两爪式轴承拆卸拉拔工具结构设计

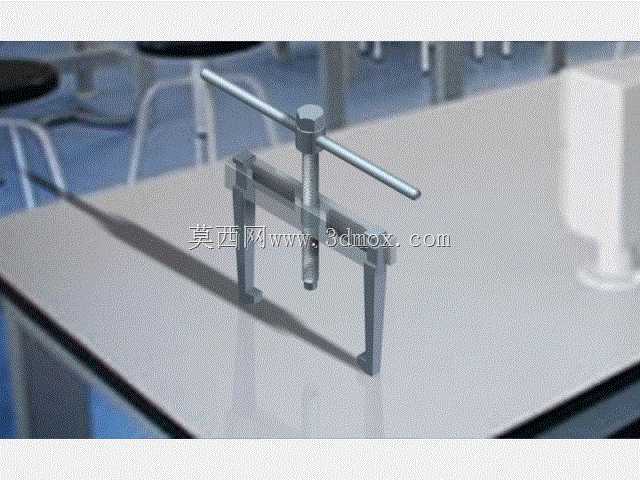

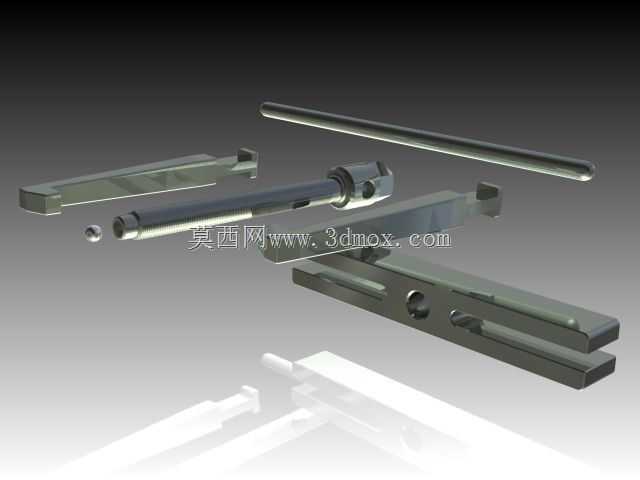

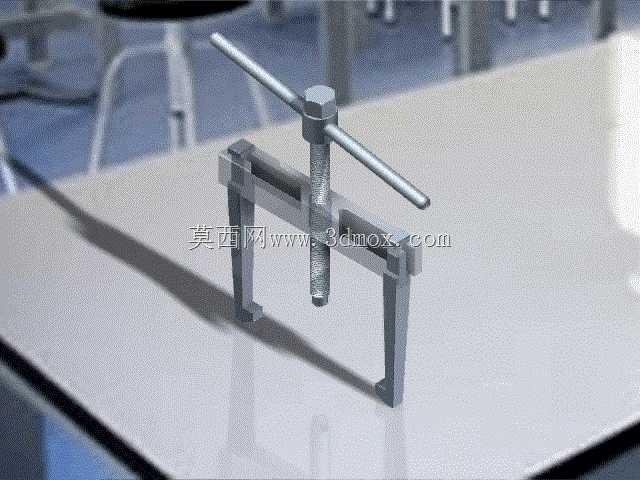

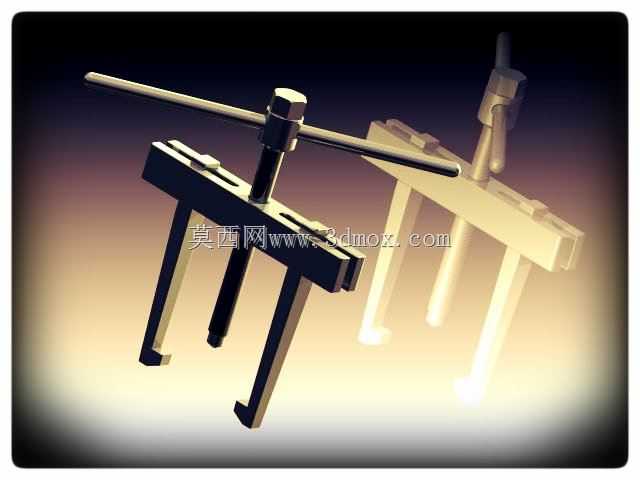

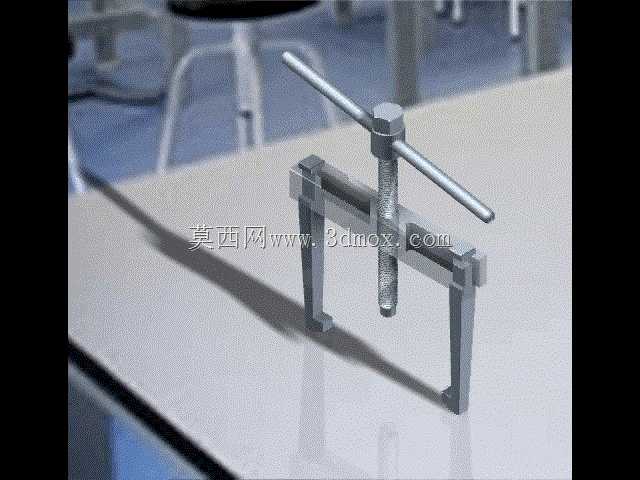

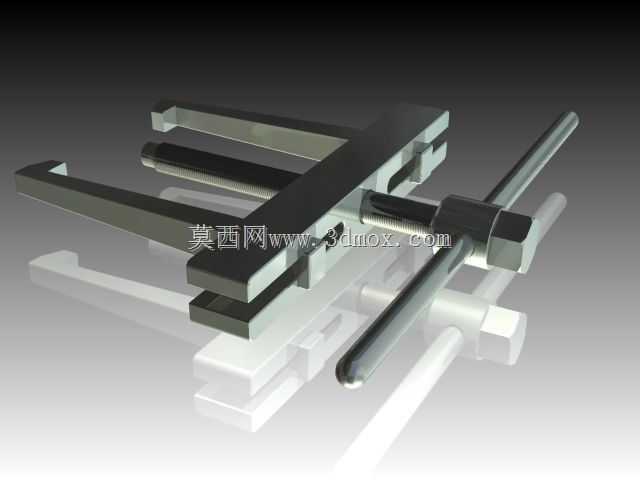

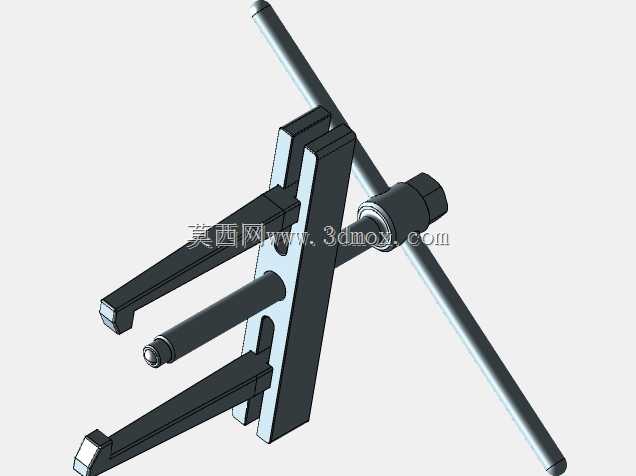

在设备运维与机械装配场景中，过盈配合部件的拆卸一直是一线维修人员需要谨慎处理的环节，尤其是轴承、皮带轮、联轴器这类与轴类零件紧配的构件，直接敲击拆卸极易造成轴面损伤、轴承内圈变形甚至配合基座开裂，两爪拉拔器正是针对这类作业需求设计的专用拆装工具。这款拉拔器的核心受力结构采用对称双爪布局，作业时两个卡爪可同步勾住待拆卸部件的受力端面，中心位置的顶丝螺杆正对轴端中心，旋转顶部的横杆转臂时，螺杆会沿轴向平稳顶推轴端，反向作用力通过横梁传递到两个卡爪上，将待拆部件沿轴向均匀拉出，整个施力过程同轴度可控，不会出现偏载撬弯轴件的问题。设计阶段重点考量了不同作业空间的适配性，卡爪与横梁的连接位置预留了多档调节槽位，可根据待拆卸部件的外径尺寸调整两个卡爪的跨距，适配不同直径的轴承、传动轮拆卸需求；卡爪的勾头做了加厚处理，受力面做了直角限位结构，避免拉拔过程中卡爪滑脱弹出造成安全隐患。顶部的转臂采用贯穿式横杆设计，相比单臂T型结构，旋转施力时可双手同时加力，受力更均衡，螺杆的螺纹采用梯形传动螺纹，承载能力强，长期使用不易滑牙，螺杆顶端做了球面处理，顶推轴端时可自动适配微小的角度偏差，避免顶伤轴端中心孔。从安装边界来看，这款拉拔器的卡爪开合范围覆盖常规小型设备的轴承拆卸尺寸，整体结构紧凑，在设备周边操作空间有限的场景下，无需完全拆解周边附属构件即可完成作业，相比三爪拉马，双爪结构可卡入更窄的部件缝隙，适配部分带遮挡法兰的轴承拆卸场景。实际使用中需要注意，拉拔前要确认卡爪完全勾住部件的刚性受力面，螺杆顶推中心与轴的轴线重合，初始预紧后再逐步加力旋转，禁止加接延长杆过度施力，避免螺杆过载变形或卡爪断裂。这类工具的三维建模过程中，需要重点验证横梁的抗弯强度、卡爪的抗拉刚度以及螺杆的传动同轴度，装配时要保证两个卡爪的滑动槽间隙均匀，避免调节时出现卡滞，影响作业时的受力同步性。
