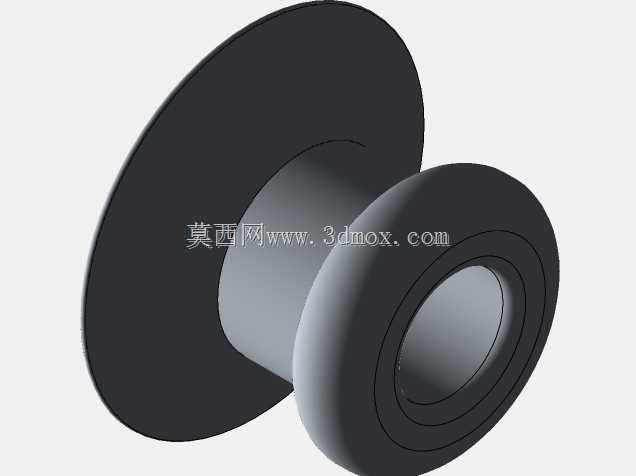

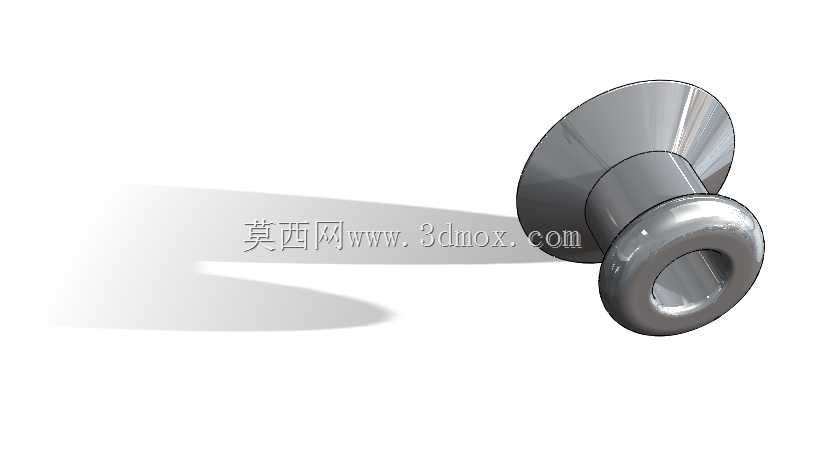

DIN7337B标准沉头铆钉结构设计

沉头铆钉作为不可拆卸式紧固连接件，在薄板拼接、框架铆合、壳体封接等场景中应用广泛，尤其适合对连接后表面平整度有要求的装配工况，比如钣金机箱的外板拼接、装饰性金属构件的连接、航空航天薄壁结构的紧固，铆接完成后铆钉头部可完全沉入预制的沉孔内，不会突出工件表面，既能够避免突出结构剐蹭操作人员或其他装配部件，也能保证构件外表面的平整美观，减少后续打磨找平的工序。这款符合DIN7337B标准的沉头铆钉，设计阶段首先明确了沉头角度的公差匹配要求，头部锥面角度严格适配对应标准沉孔的加工角度，保证铆接过程中头部锥面能够与沉孔锥面完全贴合，避免出现局部应力集中导致的铆接松动或者工件表面凹陷问题。铆钉杆部的直径公差按照过渡配合的要求设定，既能够顺利穿入预制的安装孔，又不会因为间隙过大导致铆接后杆部晃动，影响连接的抗剪性能。从安装边界来看，使用这类沉头铆钉前，需要在待连接的上层工件上加工对应规格的沉头孔，沉孔的深度需要与铆钉头部的高度匹配，保证铆接完成后头部端面与工件表面齐平，下层工件只需要加工与杆部适配的直孔即可，孔位的同轴度误差需要控制在杆径公差的三分之一以内，避免穿钉困难。设计时还考虑了铆接成型的工艺需求，铆钉尾部预留了足够的铆接余量，在使用压铆或者冲铆工艺进行紧固时，尾部能够均匀镦粗形成封闭的铆头，将两层或多层工件牢牢压紧，不会出现铆接开裂、镦头偏斜的问题。在实际设备选型过程中，这类沉头铆钉的抗剪、抗拉载荷需要根据被连接件的受力工况计算确定，不同杆径的铆钉对应不同的许用载荷，选型时需要预留足够的安全系数，避免长期受载后出现铆钉剪断或者拉脱的问题。相较于螺栓连接，沉头铆钉的连接结构不需要配套螺母，在薄板或者封闭腔体的连接场景中，能够从单侧完成装配操作，不需要在工件背面预留操作空间，非常适合封闭壳体、狭小空间内的构件连接，而且铆接完成后不会出现螺纹松动的问题，在承受振动载荷的设备结构中，连接可靠性优于普通螺纹连接。建模过程中对铆钉头部与杆部的过渡圆角做了优化，避免直角过渡导致的应力集中问题，提升铆钉在交变载荷下的疲劳寿命，杆部的圆柱度公差也做了严格设定，保证穿装过程顺畅，不会卡滞在安装孔内。
