多款工业设备用紧固调节手轮旋钮

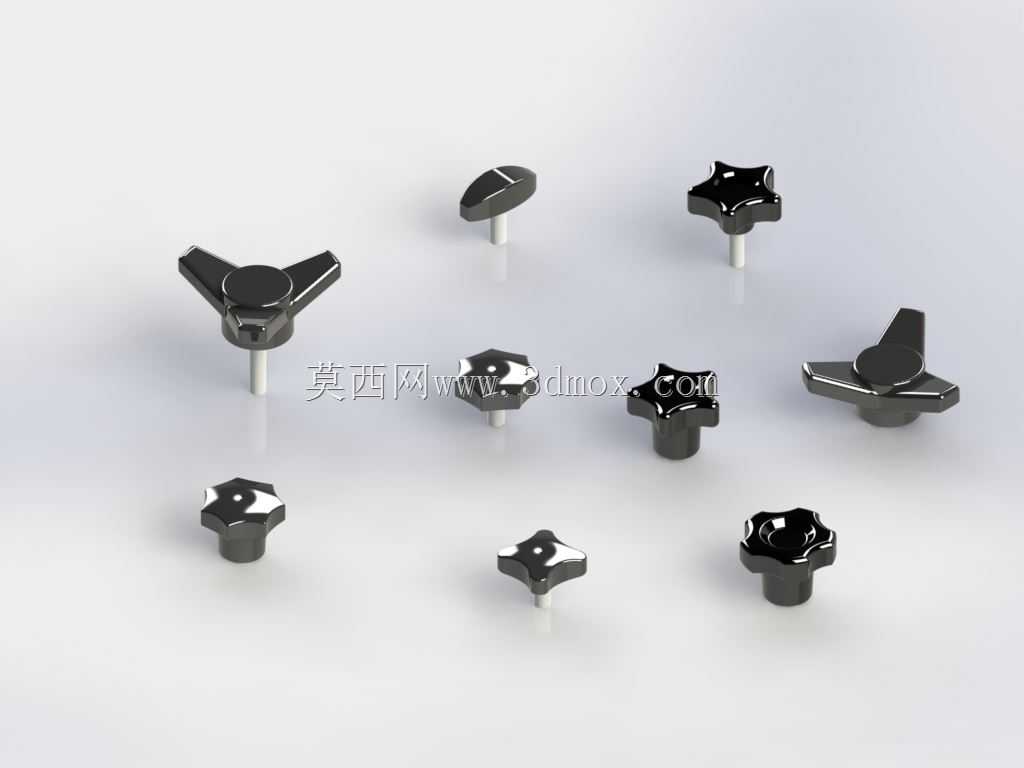

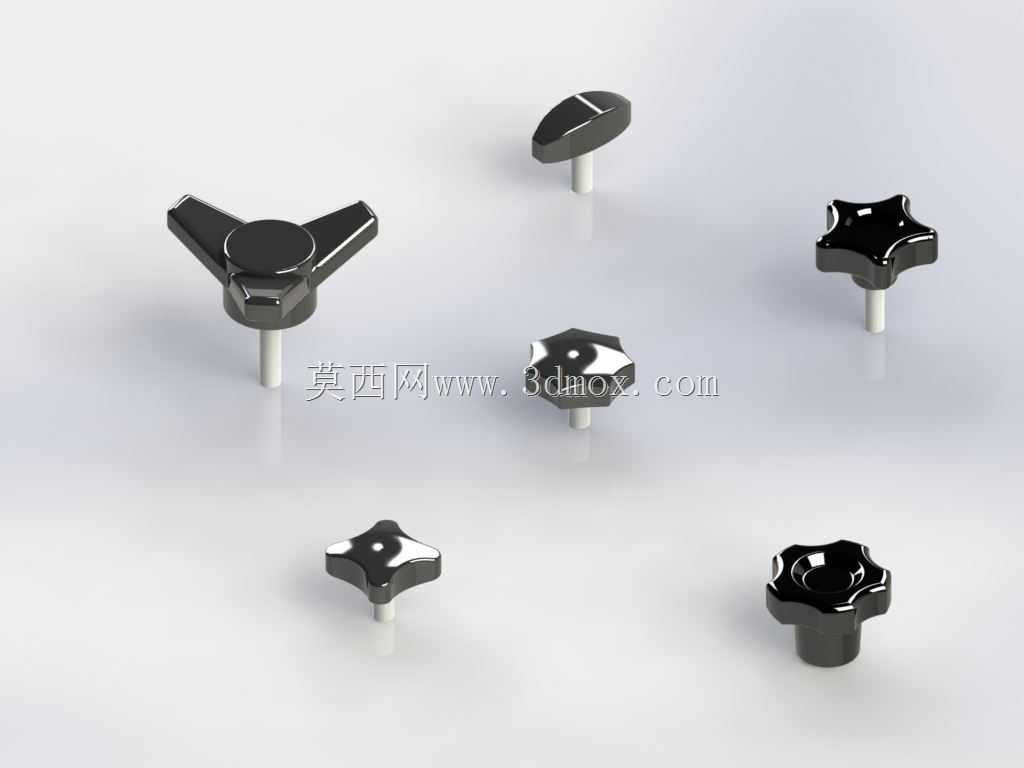

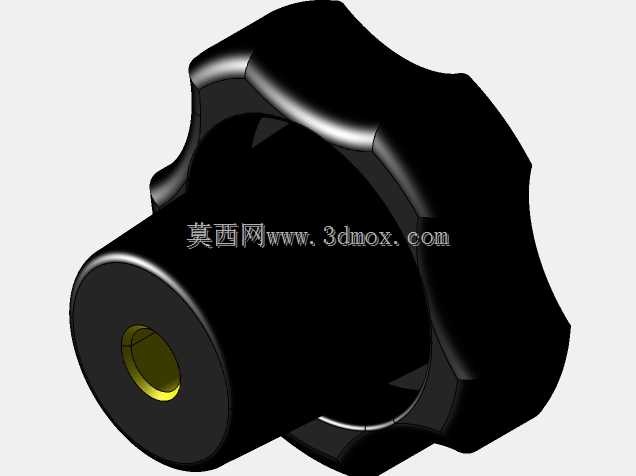

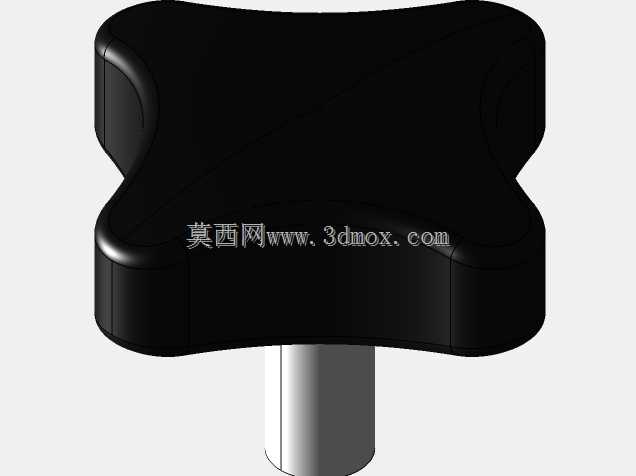

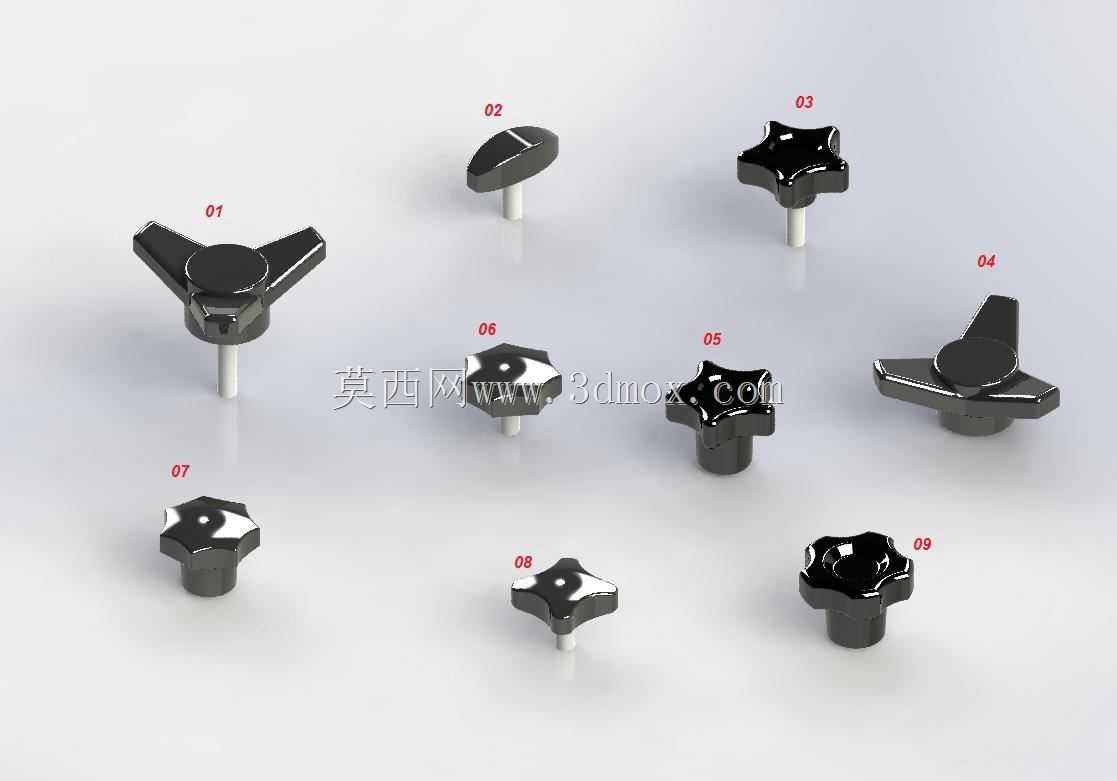

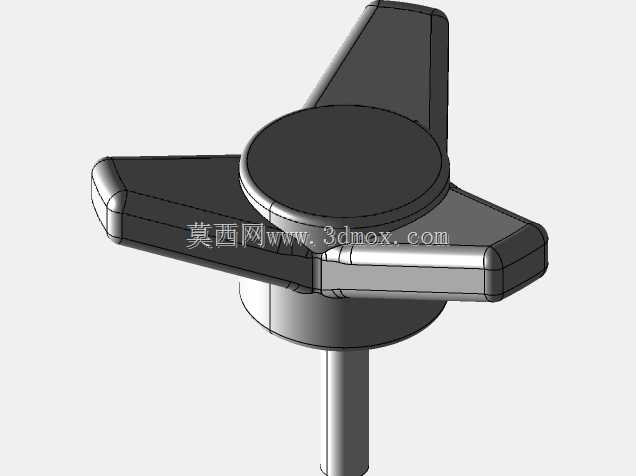

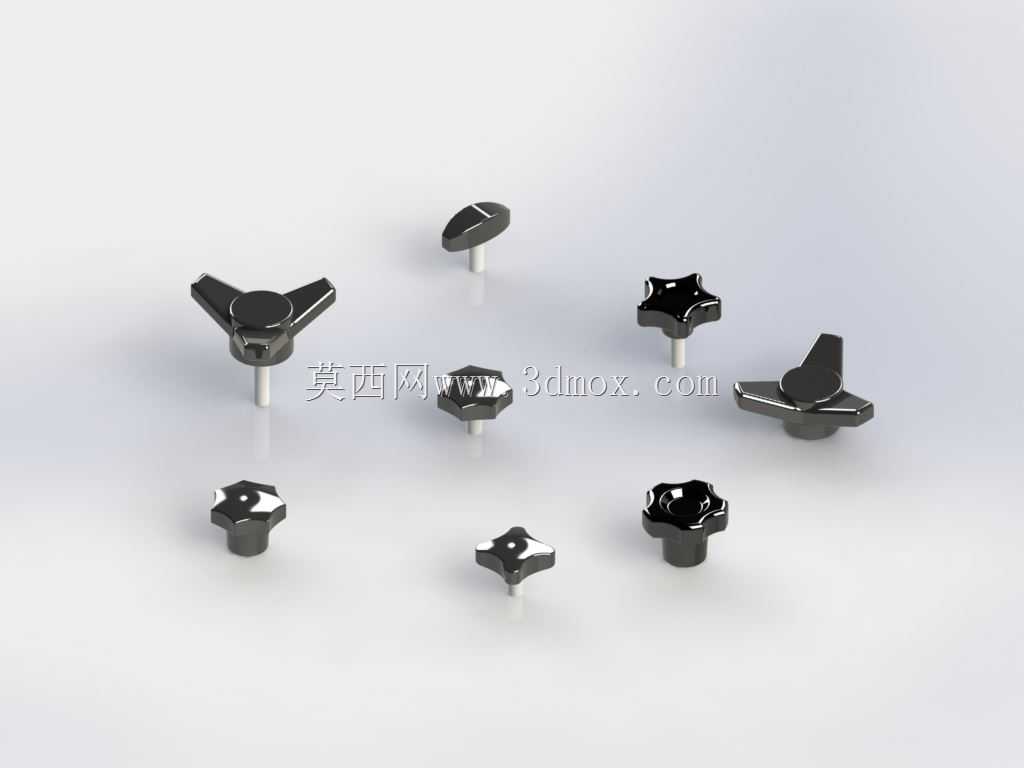

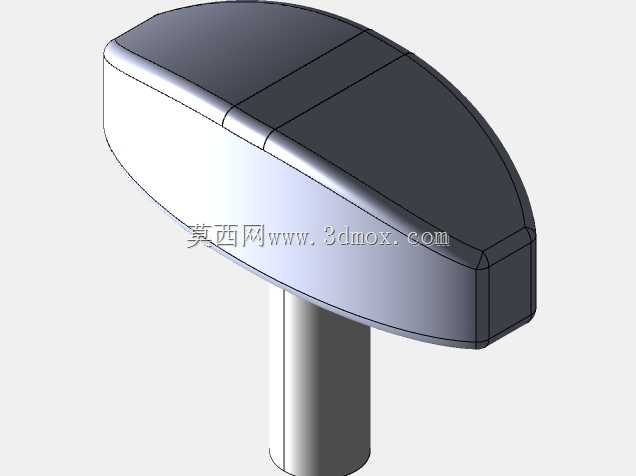

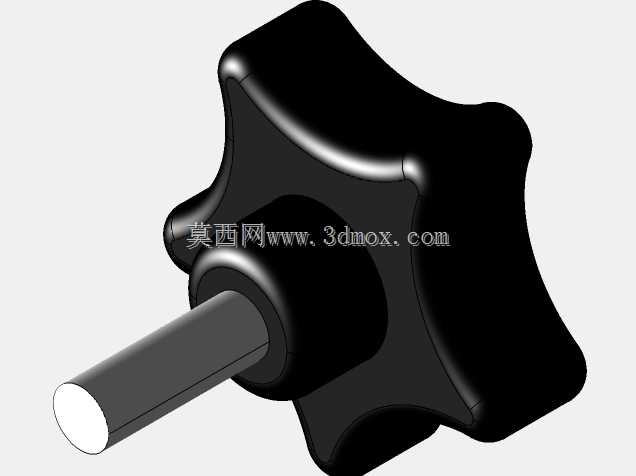

这类手轮旋钮属于工业设备里最常见的手动操作紧固调节元件，日常在工装夹具、检测设备操作台、小型机床调节端、自动化生产线旁的手动微调工位都能见到，不同结构的款式对应完全不同的操作力矩需求与安装场景。从结构设计逻辑来看，不同外形的款式分别适配不同的操作场景：三翼式的大尺寸手轮，握持时能提供更大的力臂，适合需要较大锁紧力矩的工位，比如工装夹具的快速压紧、设备侧门的紧固锁止，操作时不需要额外工具，徒手就能施加足够的锁紧力，安装端的螺杆长度根据安装板厚预留了足够的啮合长度，螺杆与头部的连接位置做了防转结构，避免长期旋拧后头部与螺杆松脱。一字型的小旋钮适合操作空间狭窄的位置，不需要大角度转动就能完成锁紧，常见于小型检测仪器的面板调节、电子设备机箱的侧盖固定，头部的防滑棱做了圆弧过渡，不会在操作时划伤操作人员手部。五角星形、梅花形的旋钮兼顾了操作力矩与空间占用，多个凸角的设计让操作人员不管从哪个角度都能找到施力位置，适合需要频繁调节的工位，比如印刷设备的走纸张力微调、包装机械的导向杆位置锁紧，头部的亮面处理不是单纯为了美观，而是表面做了硬化镀层，长期接触手部汗液也不会生锈，同时光滑的表面不容易积攒生产车间的粉尘油污，日常清洁维护更方便。从安装边界来看，不同款式的安装螺杆直径覆盖了常用的M4到M10规格，安装时只需要在对应面板上加工匹配的螺纹孔或者光孔配合螺母锁紧即可，头部的外径从20mm到60mm不等，选型时可以根据操作空间的大小、需要的锁紧力矩灵活选择，部分带内螺纹安装孔的款式可以直接拧在设备自带的螺柱上，不需要额外配置螺杆，安装效率更高。设计时所有款式的握持边缘都做了倒钝处理，没有尖锐的棱角，即使操作人员戴薄劳保手套操作也不会勾挂织物，头部与螺杆的同轴度控制在合理公差范围内，旋拧过程中不会出现偏摆卡滞的情况，长期反复旋拧的耐磨性能满足工业场景的使用要求，不同高度的安装柱适配不同厚度的设备面板，不会出现安装后头部突出过多影响操作或者啮合长度不足导致锁紧失效的问题。
