自定心三爪卡盘精密三维结构设计

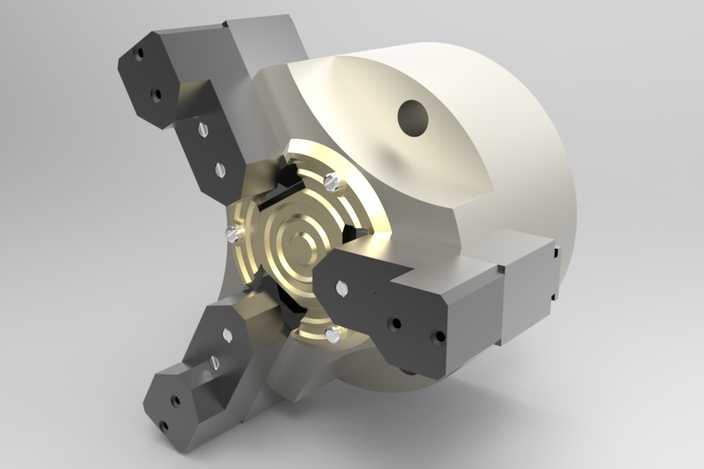

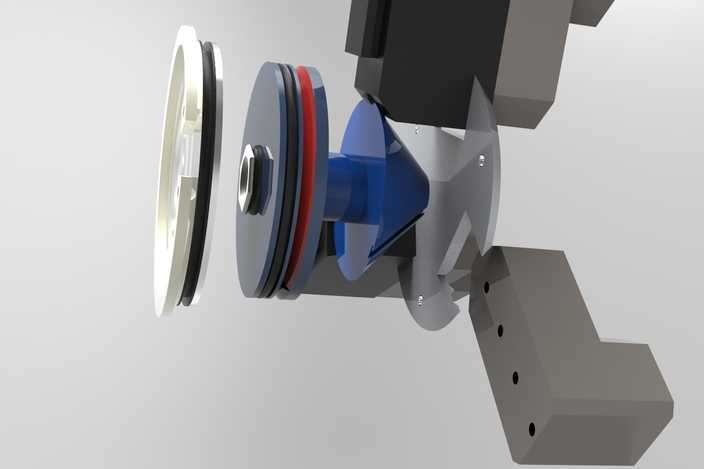

本作品为自定心三爪卡盘的三维结构设计，建模过程严格遵循机床夹具的实际生产尺寸规范，对卡盘的各个组成部件进行了全参数化的精准构建。首先从卡盘的盘体基体开始建模，还原了盘体上的安装定位孔、内部的螺旋盘传动槽、中心定位轴孔等核心结构，所有孔位的同轴度、端面的平面度公差都在建模阶段通过几何约束进行了预设，确保结构符合实际加工装配要求。三个卡爪组件采用独立建模后装配的方式完成，分别构建了卡爪基座、活动滑座、夹持牙块等细分零件，还原了卡爪与盘体滑槽的配合间隙、传动啮合的齿形结构，保证卡爪在径向滑动时的顺畅性与同步性。渲染阶段采用金属材质组进行表现，盘体主体使用哑光银白金属材质模拟调质处理后的合金钢表面质感，卡爪部分使用深灰磨砂金属材质体现淬火后的硬质合金特性，内部传动结构使用亮面金属材质突出传动副的精密配合效果，场景采用柔和的三点布光，通过侧光突出卡盘的立体结构与零件间的装配层次，阴影参数调整至软阴影级别，避免生硬阴影遮挡结构细节。设计思路围绕自定心卡盘的核心功能展开，重点还原了三个卡爪同步径向移动的传动逻辑，通过对内部螺旋槽与卡爪啮合齿的结构复刻，体现该卡盘在装夹圆形工件时自动找正定心的工作原理，所有活动部件的装配约束都按照实际运动关系进行设置，可直观演示卡爪开合的动作过程，清晰展示自定心卡盘从外部装夹面到内部传动结构的完整设计逻辑，为机床夹具的结构学习、原理演示提供精准的三维参考模型。
