鱼浮挤出机工业设备三维结构设计

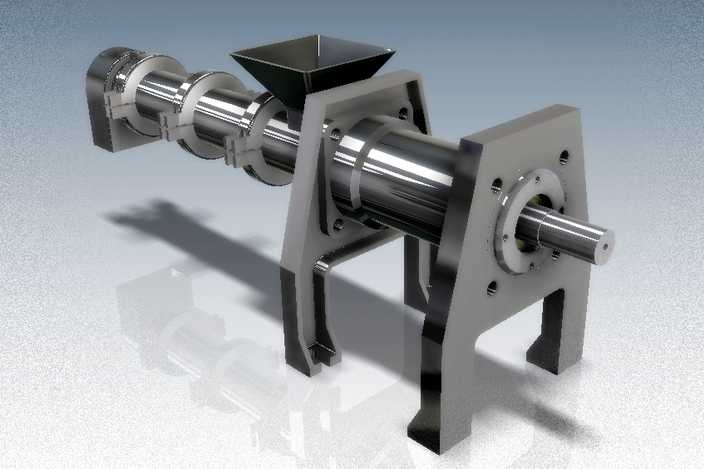

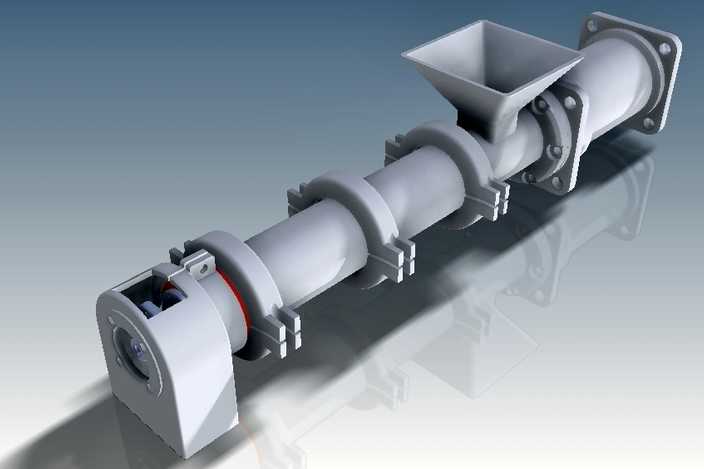

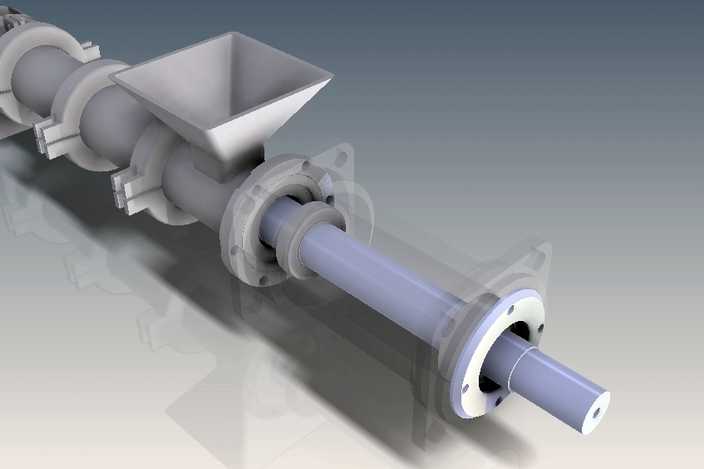

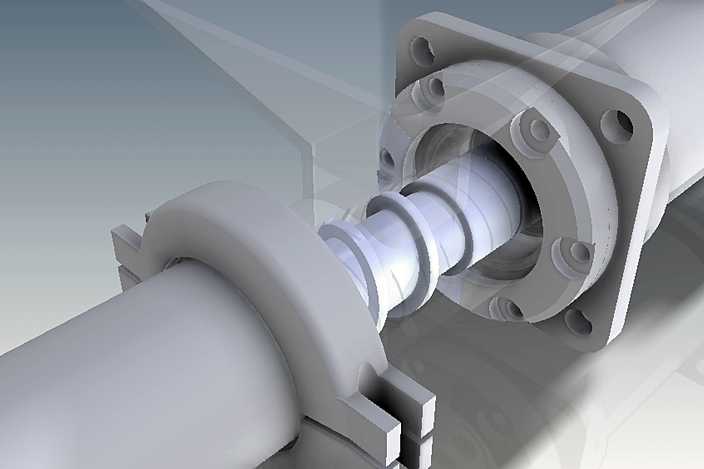

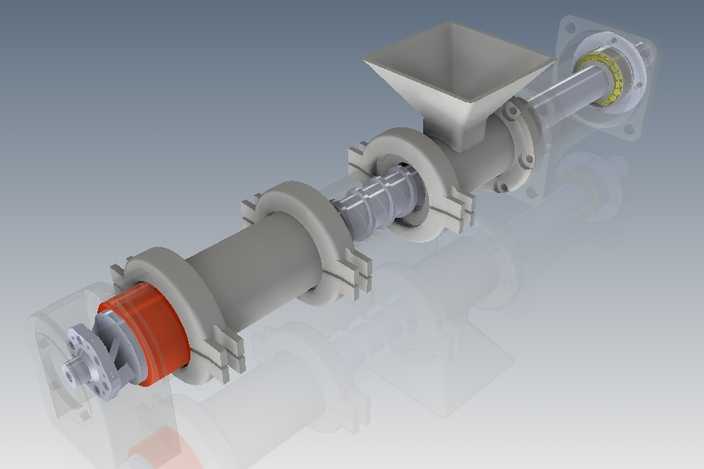

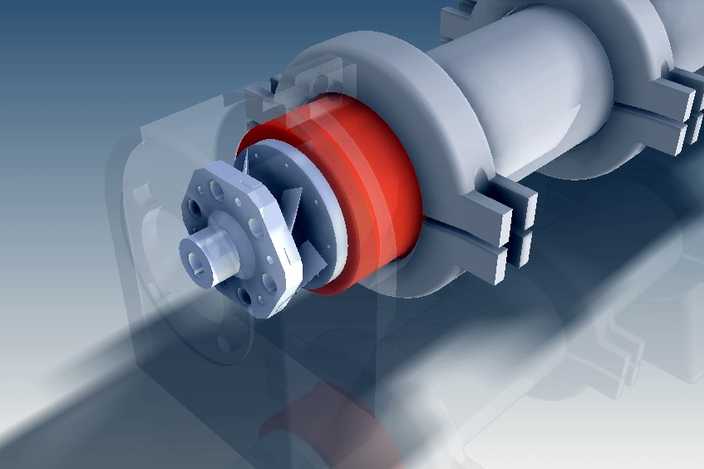

本模型为鱼浮生产专用挤出设备的三维设计成果，建模过程中严格遵循螺杆挤出类设备的工程设计逻辑，先完成核心功能部件的参数化建模，再依次完成支撑结构、连接部件的装配校验。核心挤出螺杆采用变螺距参数化建模，还原了挤出段的输送、压缩、计量三段式结构，表面赋予抛光金属材质，模拟实际加工中镀铬螺杆的高光金属质感，精准还原螺杆与机筒的配合间隙，保证装配关系符合实际设备的公差要求。进料料斗采用倒方锥结构设计，建模时做了内壁圆角过渡处理，避免物料卡滞，材质赋予哑光磨砂金属效果，还原工业料斗的实际表面处理工艺。两侧支撑机架采用立式支脚结构，建模时还原了机架上的安装定位孔、螺栓连接位，材质做了铸铁喷塑的哑光深灰金属质感，区分于螺杆的亮面金属效果，同时通过材质粗糙度的参数调整，还原铸件表面细微的颗粒质感。输出端的连接法兰做了均布螺栓孔的阵列建模，还原法兰与机筒的止口配合结构，保证后续对接成型模具的安装精度。渲染阶段采用三点布光方案，主光从侧上方投射，打出金属部件的高光轮廓，辅光补亮机架底部的暗部细节，背景采用浅灰渐变工业场景，添加柔和的地面投影增强模型的立体感，同时通过环境光遮蔽效果强化部件之间的装配层次。设计过程中优先保障结构的合理性，所有部件的连接位置、支撑受力点都参考实际小型挤出机的布局，料斗位置对应螺杆的进料段，机架支脚的跨度保证设备运行的稳定性，输出轴的同轴度经过装配校验，避免出现结构干涉问题，整体模型完整还原了鱼浮挤出机从进料到挤出输出的完整结构逻辑，可用于设备结构展示、生产工艺演示等场景。
