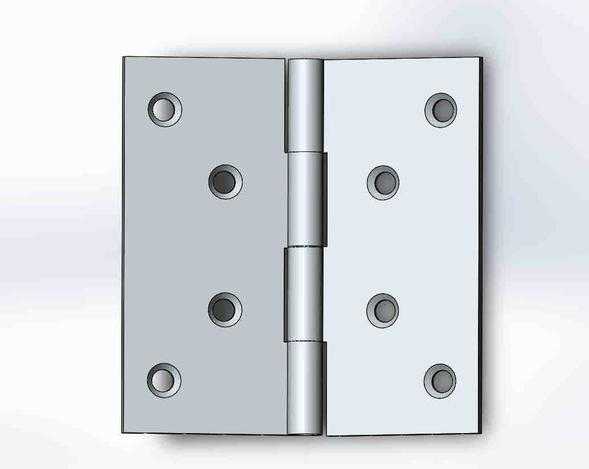

100X100规格不锈钢平开合页三维设计

本模型为100X100规格的平开合页三维设计作品，建模过程严格遵循实物尺寸比例，在SolidWorks软件中完成全参数化建模，确保各部件尺寸精度符合五金构件的实际生产公差要求。建模时首先绘制单侧合页片的草图，通过拉伸特征生成合页片的基础实体，对合页片上的四个安装孔分别执行拉伸切除操作，精准还原沉头孔的结构形态，保证沉头深度与直径匹配常规自攻螺丝的安装尺寸，避免安装时螺丝凸起影响合页与安装面的贴合度。合页中间的转轴部分采用多段轴套拼接的结构设计，分别绘制两侧合页片对应的轴套实体，通过同轴心配合确保轴套之间的转动间隙控制在合理范围，既保证开合转动的顺滑度，又避免间隙过大导致的合页松动晃动问题。材质渲染阶段选用哑光不锈钢材质，调整材质的金属度、粗糙度参数，还原不锈钢合页表面的细腻磨砂质感，对合页边缘的倒角位置做了高光处理，模拟金属构件边缘加工后的轻微反光效果，同时对安装孔的内壁做了哑光处理，还原钻孔加工后的表面质感。结构设计上充分考虑合页的实际使用场景，两侧合页片的厚度均匀，轴套部分的壁厚做了加强处理，提升合页承重时的结构强度，避免长期开合使用后轴套变形断裂。建模过程中对所有特征做了参数化关联，若需要调整合页的尺寸规格，仅需修改草图中的对应尺寸参数即可快速生成新规格的合页模型，无需重新绘制全部特征，大幅提升同系列产品的建模效率。模型完成后进行了装配体干涉检查，验证开合过程中两侧合页片与转轴之间不存在干涉问题，转动行程内无卡顿，完全符合平开合页的实际运动逻辑，可用于门窗五金产品的结构展示、安装模拟以及生产前的结构校验工作。
