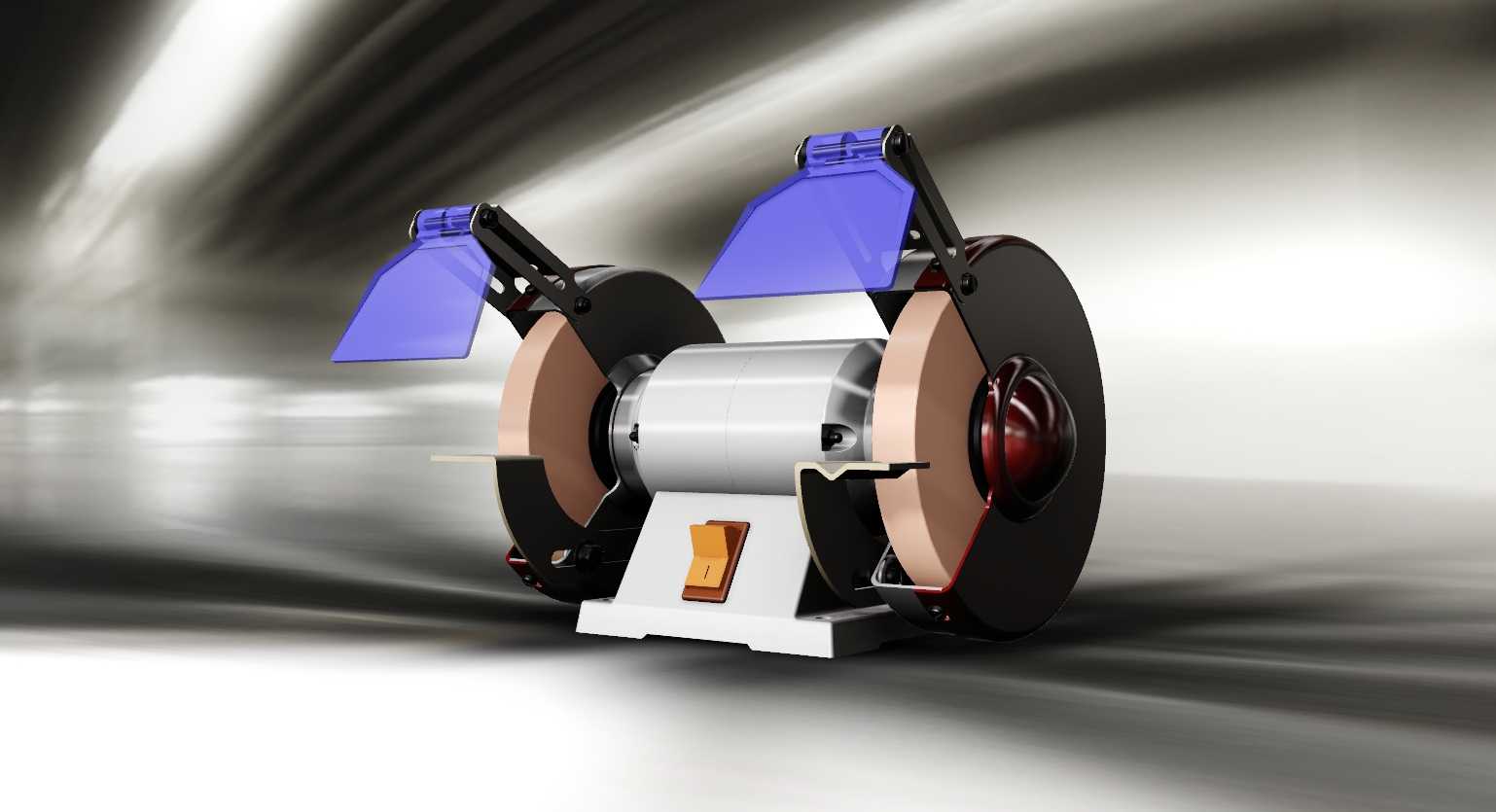

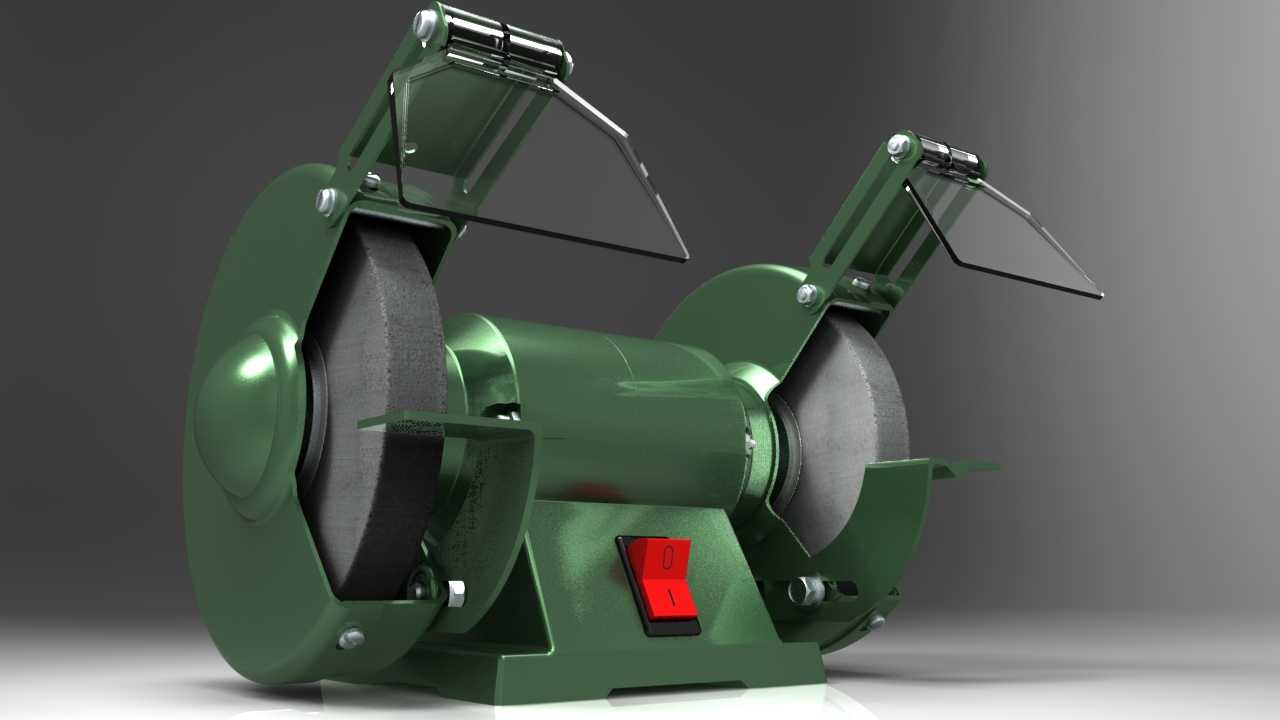

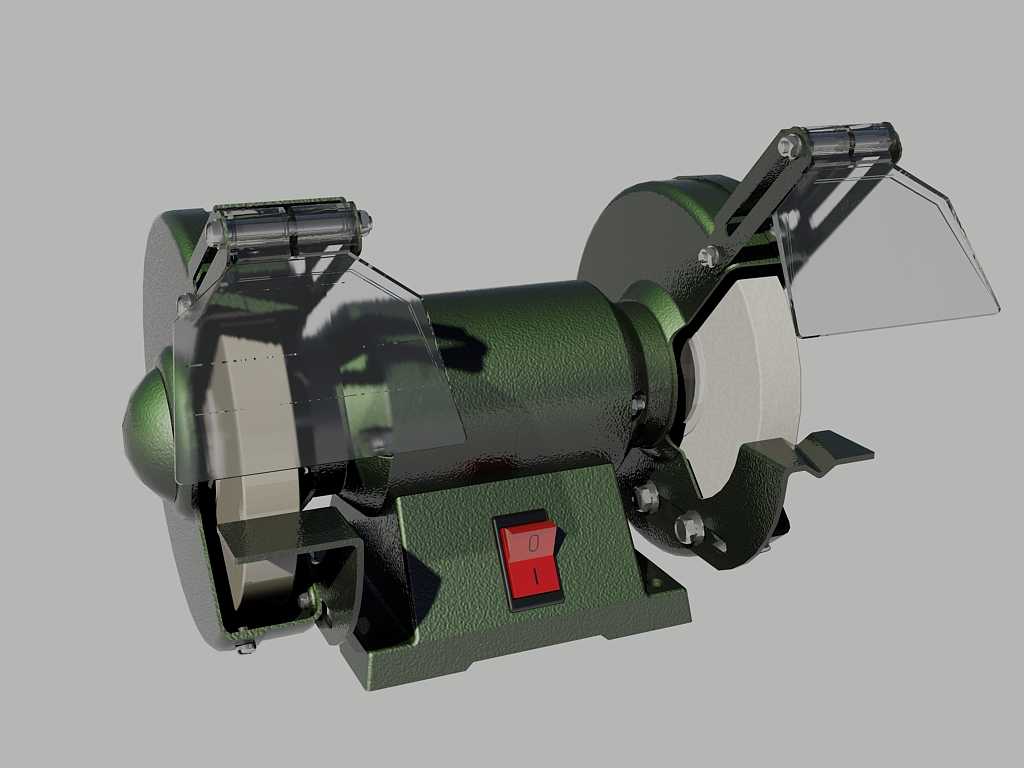

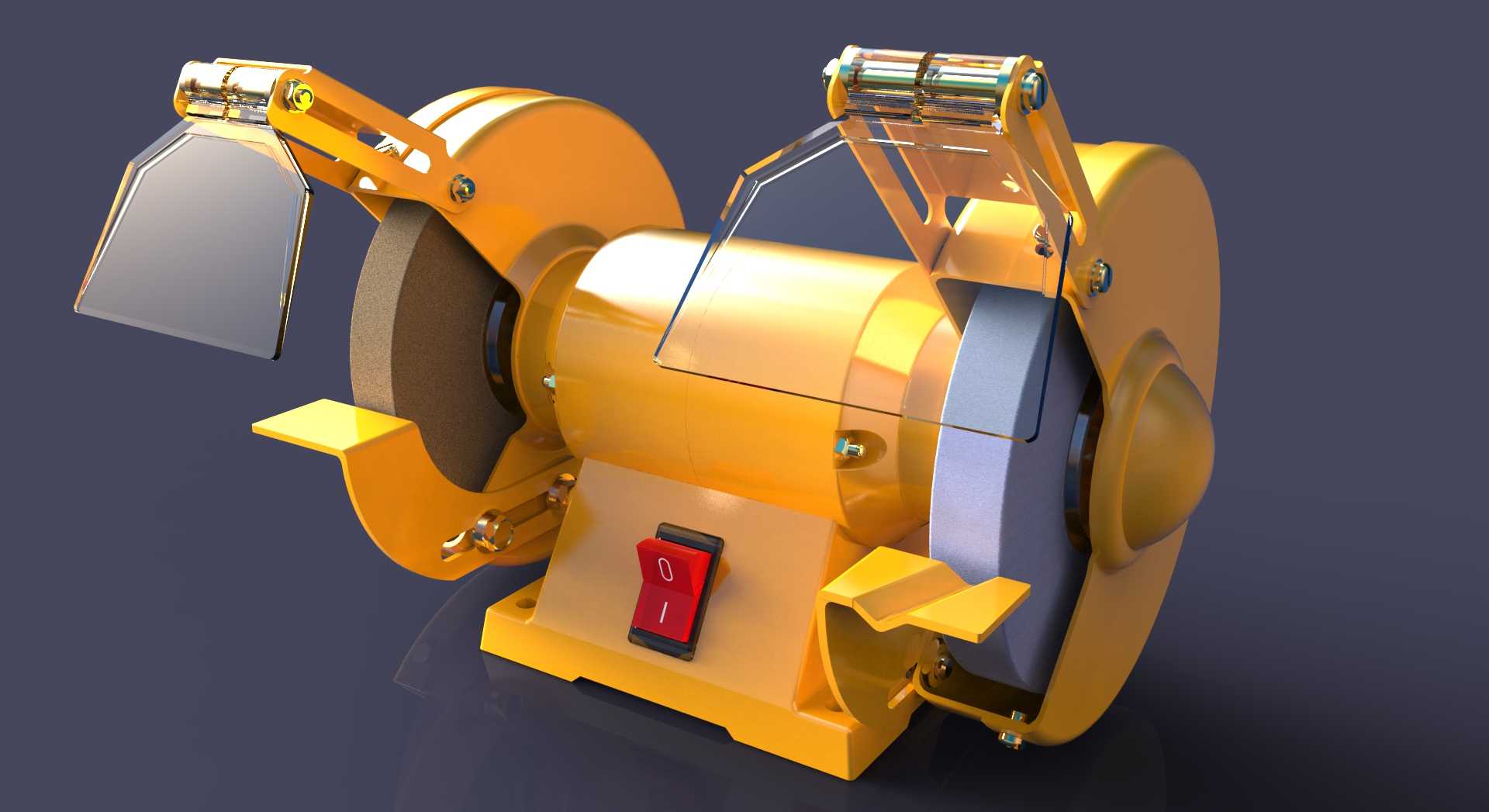

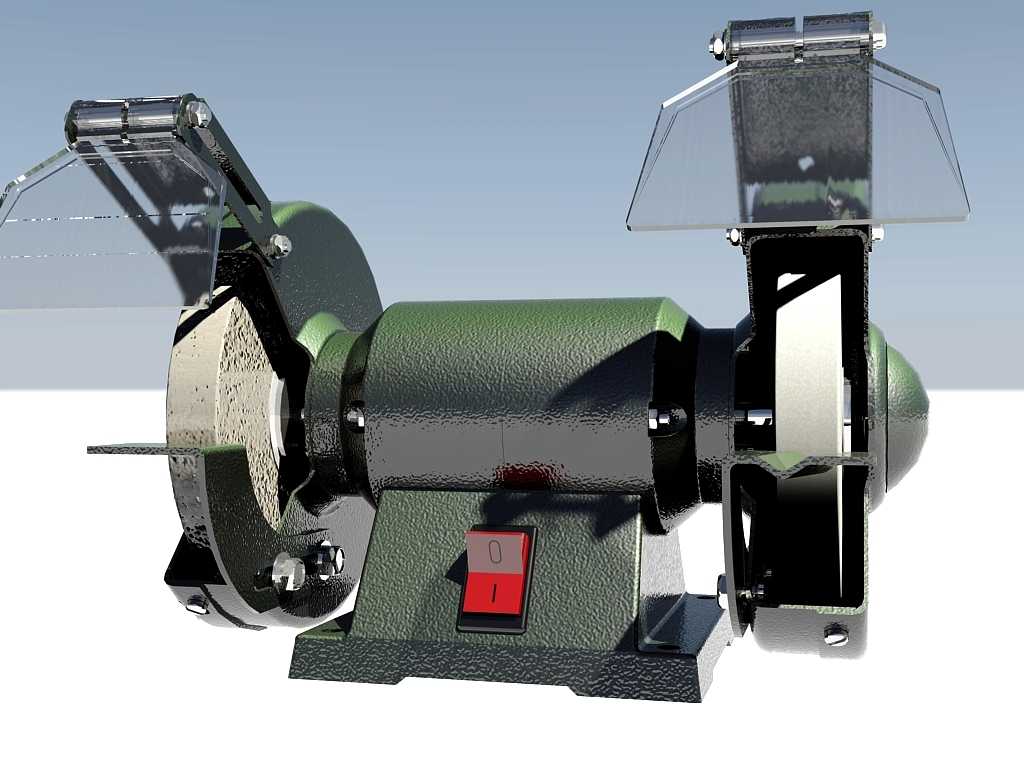

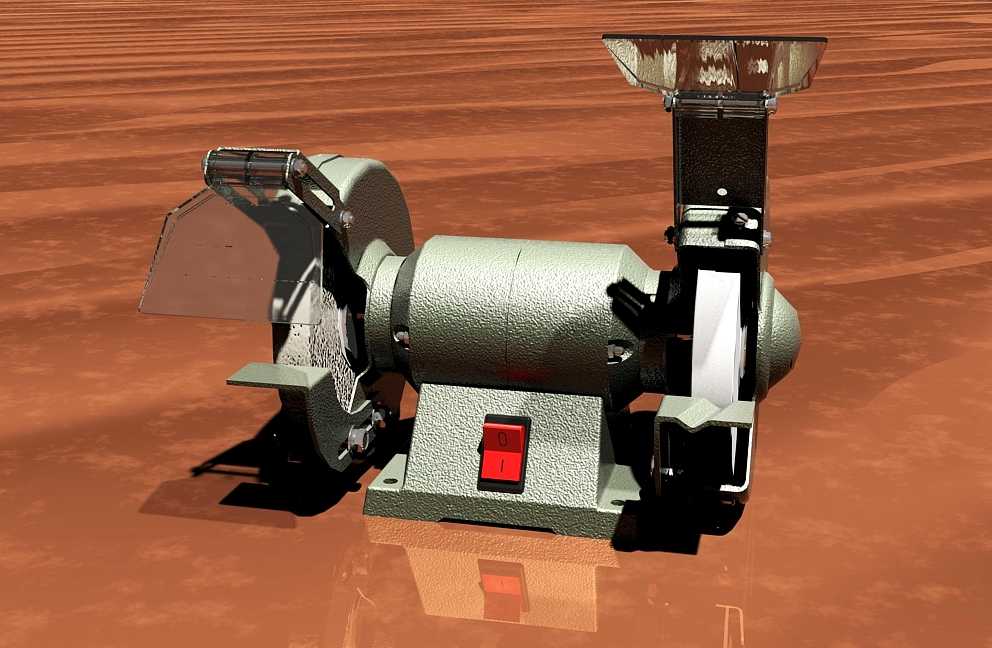

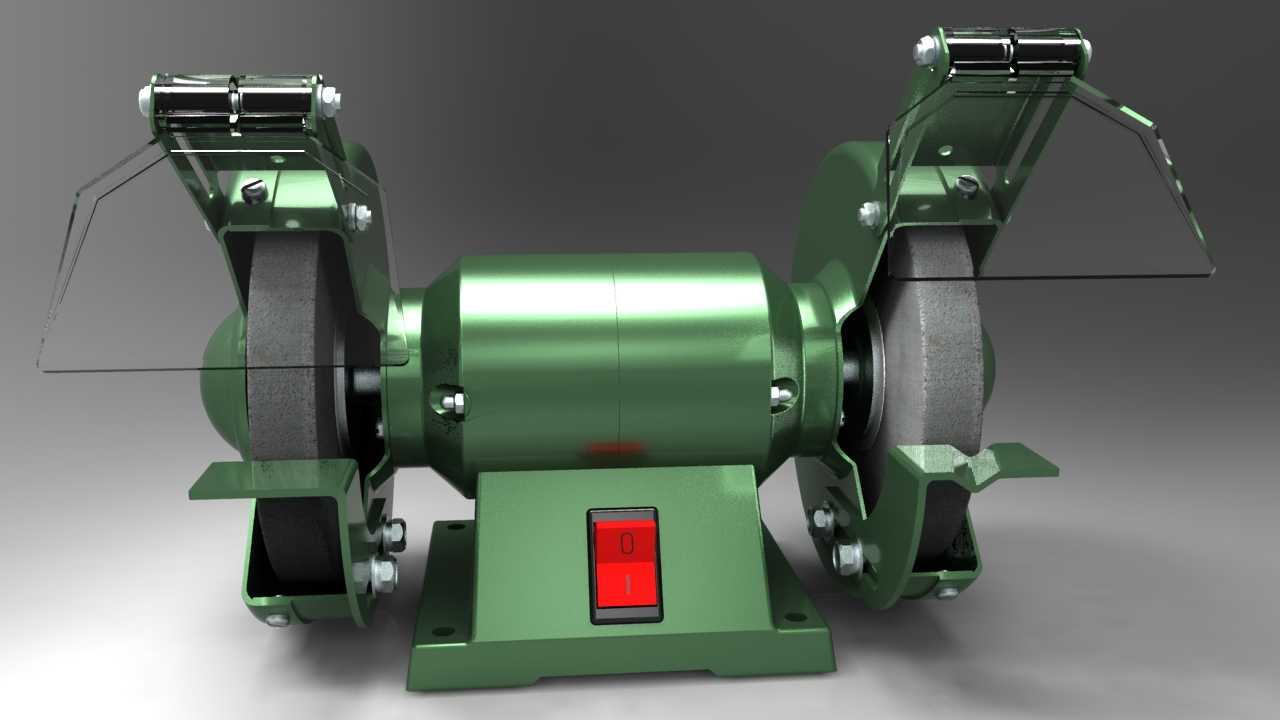

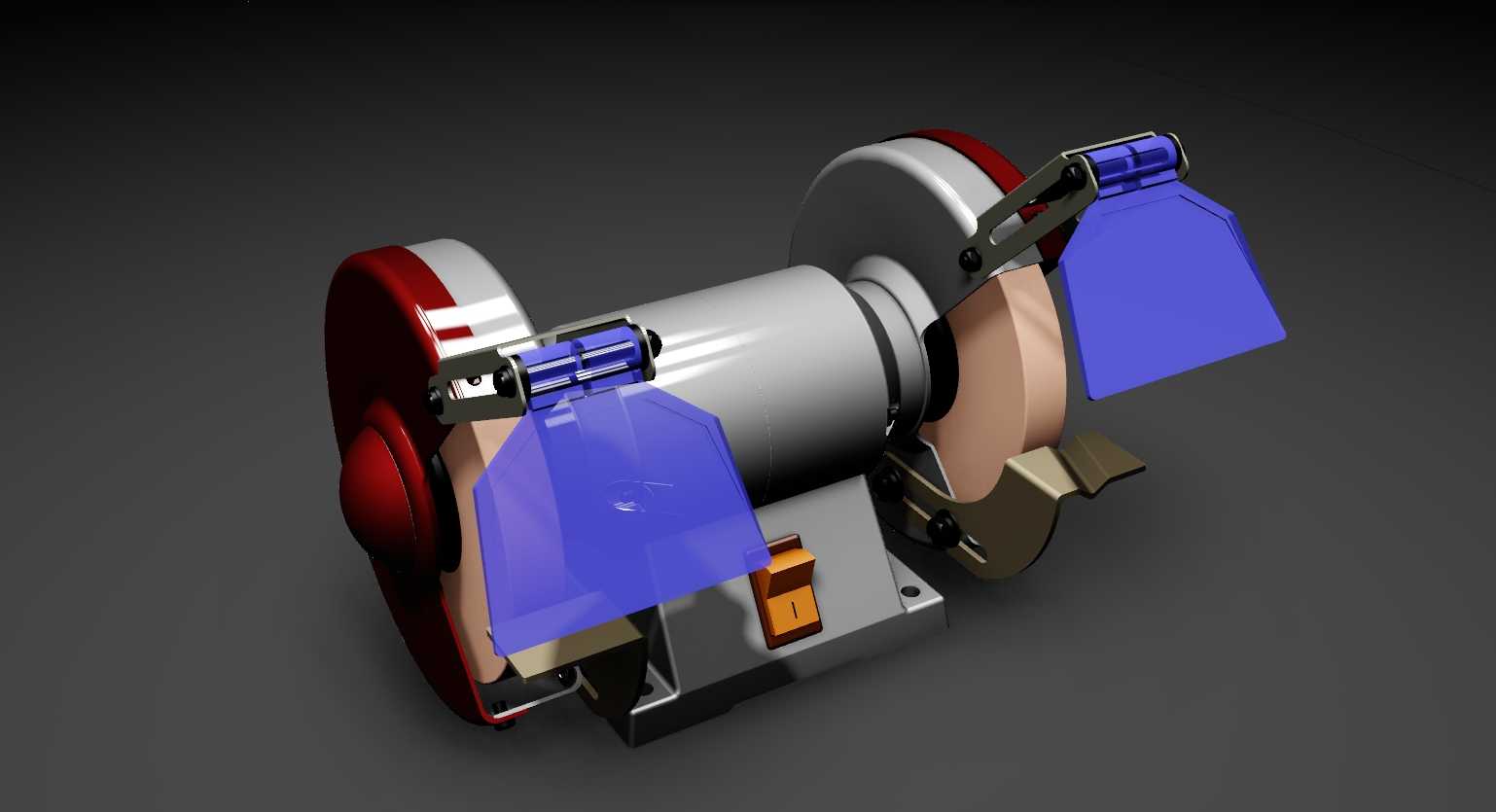

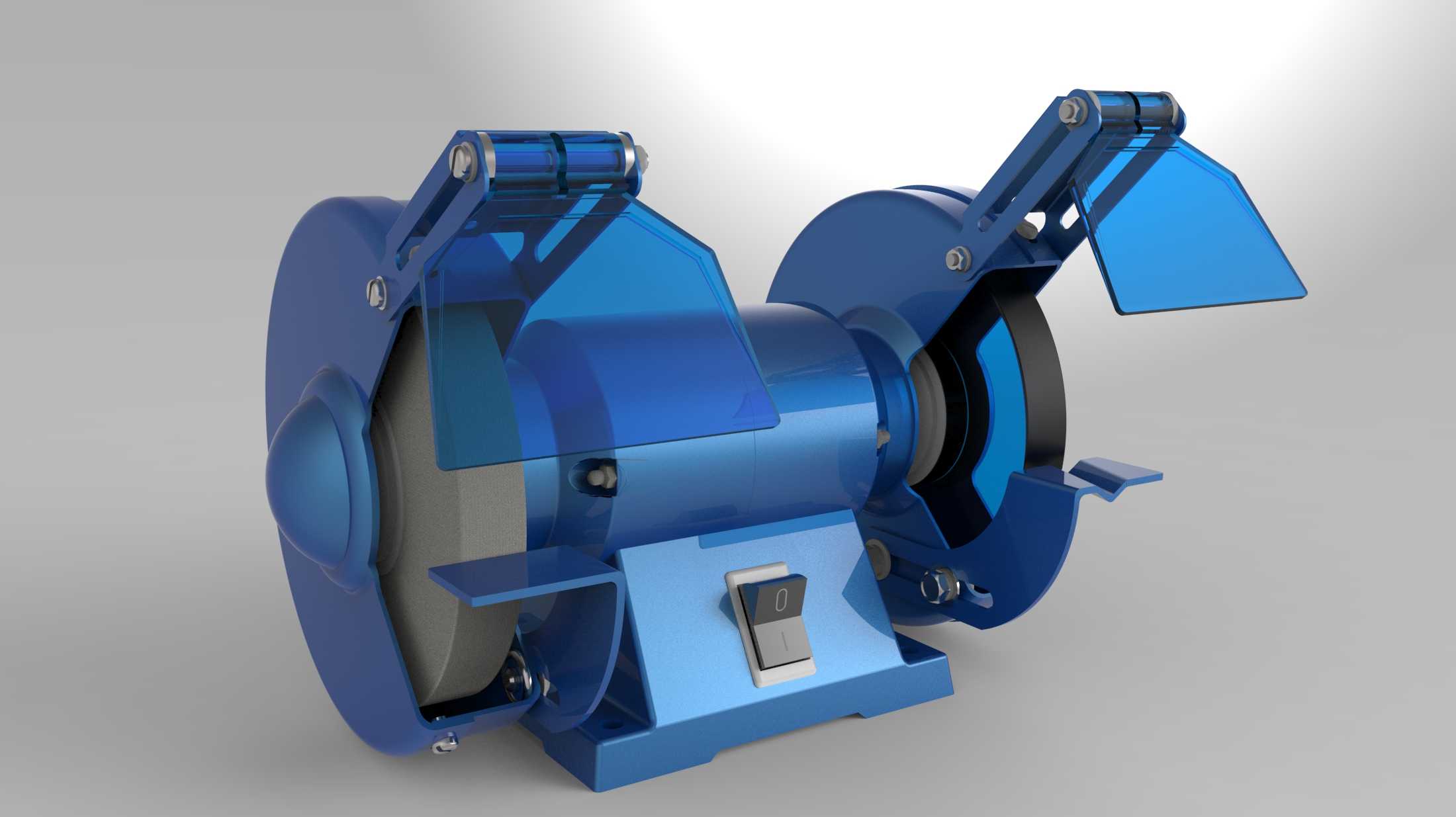

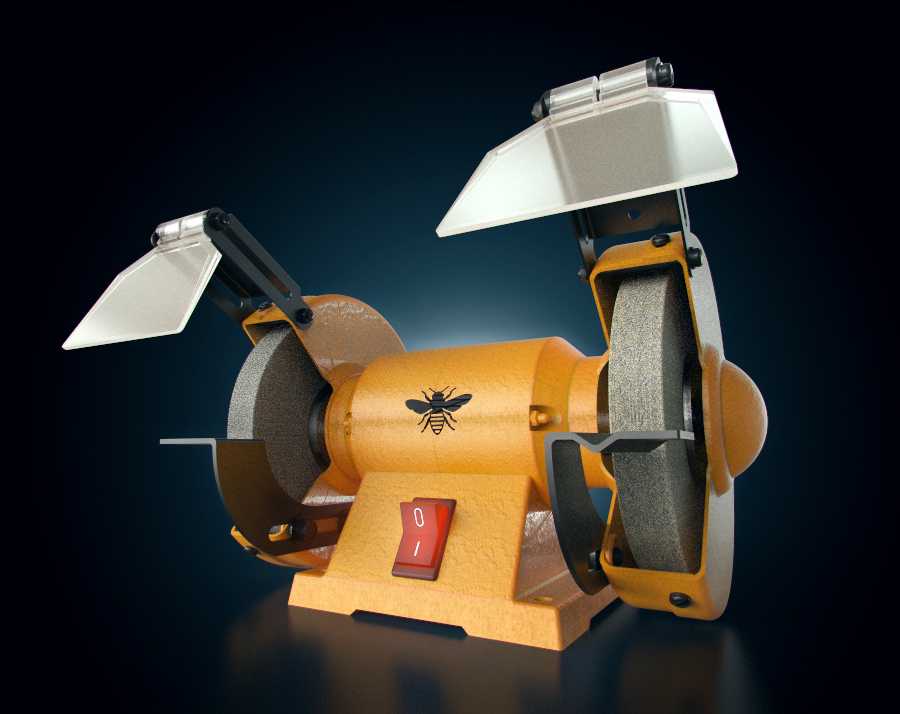

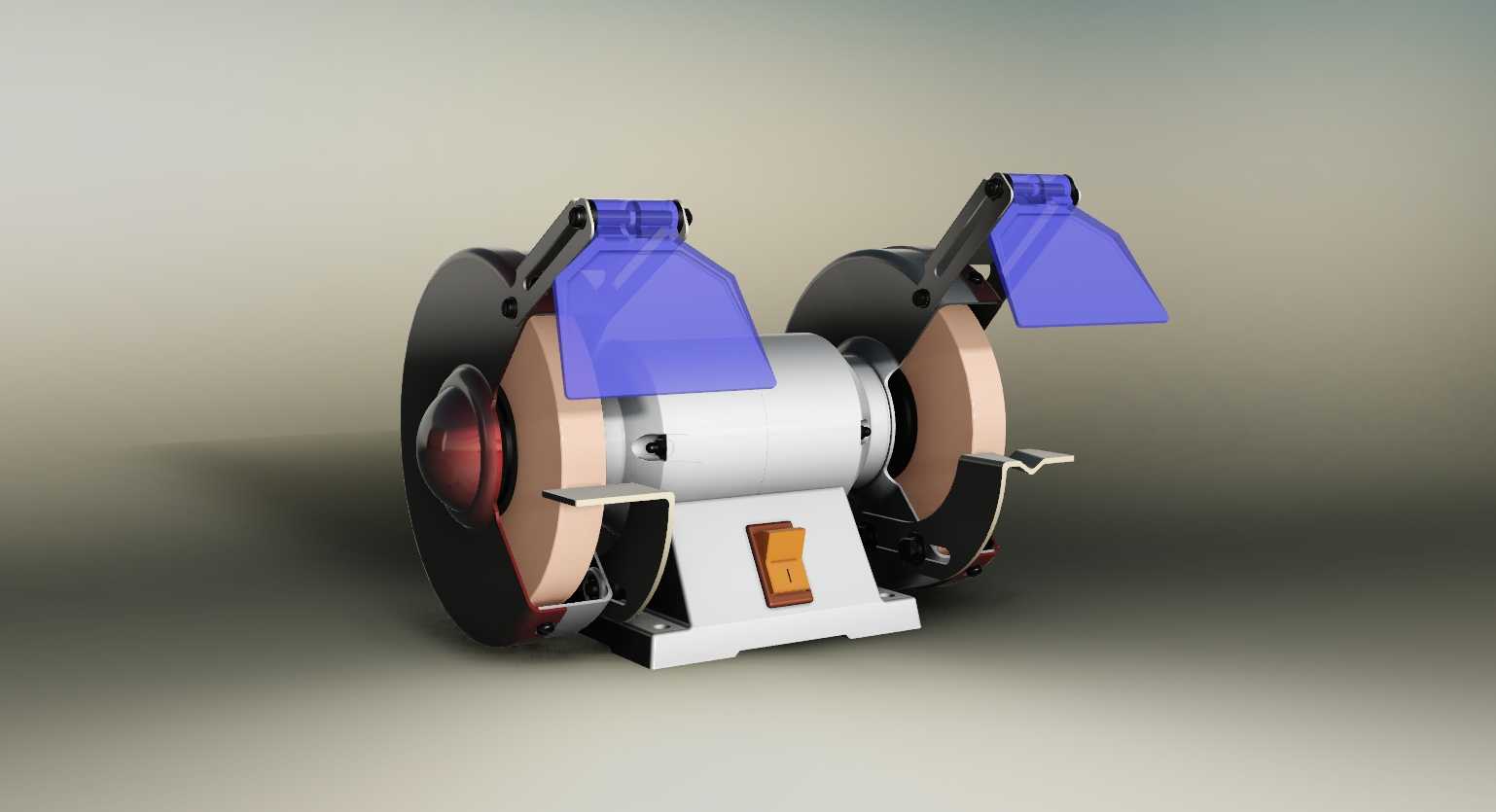

台式双轮砂轮机结构设计三维数模

这款台式双轮砂轮机的三维结构设计，完全围绕小型机加工车间、五金维修工位、模具修配场景的实际使用需求搭建，日常可用于普通刀具刃磨、小型工件去毛刺、金属件表面打磨、焊接焊缝余高修平这类高频作业，是工位旁不可或缺的基础磨削设备。设计阶段优先考虑了工位安装的适配性，整体底座采用加宽下沉式结构，安装孔位预留了适配标准工作台的固定间距，整机重心落在底座几何中心偏下位置，即使满负荷磨削作业也不会出现明显晃动，无需额外浇筑安装基础，直接通过螺栓固定在常规木质或钢制工作台上即可使用，整体占地尺寸控制在小型工位的可容纳范围内，不会占用过多操作空间。两侧砂轮配置了不同粒度的磨削轮，一侧采用粗粒度棕刚玉砂轮，负责快速去除工件余量、打磨焊缝、粗磨刀具刃口，另一侧采用细粒度砂轮，负责精磨刃口、工件表面抛光、去除粗磨留下的划痕，无需频繁更换砂轮就能完成从粗加工到精加工的全流程磨削作业，大幅提升工位作业效率。设备的安全防护设计覆盖了全操作流程，每侧砂轮上方都配置了可调节角度的透明防护挡板，挡板采用耐冲击透明材质，可根据操作人员的作业角度调整倾斜位置，有效阻挡磨削过程中飞溅的磨屑与砂轮碎粒，避免碎屑飞溅伤人；砂轮外侧配置了半包围式钢制防护罩，防护罩开口角度严格符合磨削作业安全规范，仅留出作业所需的操作空间，最大程度降低砂轮意外碎裂时的碎片飞溅风险。工件托架采用可调节式结构，可根据砂轮磨损后的实际直径调整托架与砂轮表面的间隙，始终保持托架与砂轮的安全间距，避免工件被卷入砂轮与托架的缝隙中引发安全事故，托架表面做了防滑压纹处理，放置小型工件时不会出现打滑偏移。设备的启停开关采用带防水防尘罩的翘板开关，安装在底座正面操作人员伸手可及的位置，开关带有明显的启停标识，即使手上沾有切削液或金属碎屑也能可靠操作，避免误触。电机部分采用同轴双输出结构，直接带动两侧砂轮转动，省去了皮带传动的冗余结构，减少了传动环节的功率损耗，同时降低了设备运行时的振动与噪音，电机外壳设置了散热筋结构，长时间连续作业时也能保证散热效率，避免电机过热烧毁。两侧砂轮上方还预留了除尘接口的安装位置，可对接工位小型除尘系统，将磨削产生的金属粉尘直接抽走，改善工位作业环境，减少粉尘对操作人员的健康影响。整体结构的装配逻辑完全按照实际生产的装配流程搭建，各个部件的连接关系、紧固件位置、间隙预留都符合实际加工装配要求，可直接用于设备改型、结构优化、教学演示等场景，结构设计中充分考虑了易损件的更换便利性，砂轮的锁紧结构采用快拆式设计，更换砂轮时无需拆解过多部件，日常维护操作十分便捷。
