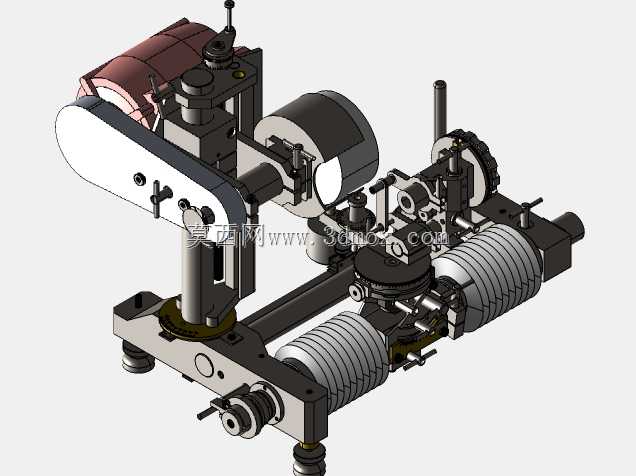

博内尔小型刀具刃磨加工设备结构

这款小型刀具刃磨设备，主要面向小型机械加工车间、工具修磨工位以及五金刀具生产的小批量工序场景，可完成各类小型金属切削刀具的刃口修磨、角度成型加工，适配直柄铣刀、小型车刀、刻线刀等多种刃具的精加工需求，能替代部分大型工具磨床完成小规格刀具的修磨作业，减少大型设备的占用时长，适配多品种小批量的工具加工节奏。从结构布局来看，设备采用卧式双导轨滑移基座作为核心承载结构，底部设置可调支撑脚，可在常规铸铁工作台面上完成调平安装，整体安装边界控制在小型工位可容纳的范围，不需要额外做地基固定，适配车间灵活排布的工位需求。设备的磨削执行端采用双磨轮配置，分别对应粗磨与精磨工序，磨轮的进给通过手轮驱动丝杠副实现，可精确控制磨削进给量，避免进刀过量导致刀具退火或者刃口崩缺；夹持刀具的工作台带有回转刻度盘，可根据不同刀具的刃磨角度需求调整回转角度，刻度盘的分度精度可满足常规刀具的角度公差要求，不需要额外加装角度量具即可完成角度定位。传动结构上，磨轮的动力通过带传动传递，可根据磨轮的加工需求调整传动比，适配不同材质磨轮的线速度要求，带传动的缓冲特性也能减少磨削过程中的振动传递，提升刃口加工的表面质量；设备的进给导轨采用圆柱导轨配合铜套滑移结构，维护成本低，在车间常规润滑条件下即可长期保持进给顺畅，不会因为磨削产生的细微金属粉尘导致导轨卡滞。设计过程中优先考虑了工位操作的人机便利性，所有操作手轮、锁紧手柄都布置在操作人员可触及的范围内，不需要探身或者挪动位置即可完成进给、锁紧、角度调整等全套操作；设备的动力单元布置在机身尾部，和磨削区域做了结构分隔，减少磨削粉尘进入动力部件的概率，延长核心动力件的使用寿命。夹持机构采用快换式夹具设计，可根据不同柄径的刀具更换对应的夹套，不需要复杂的调整即可完成不同规格刀具的装夹，装夹定位基准统一，能保证同批次刀具刃磨后的角度一致性。整机的结构件多采用型材与铸件结合的方式，承载磨削力的基座采用铸铁材质，可吸收磨削过程中的振动，外围的支架类零件采用型材加工，在保证结构刚性的前提下控制整体重量，方便设备在车间内的移位与调整。
