台式立式钻床工业加工设备结构设计

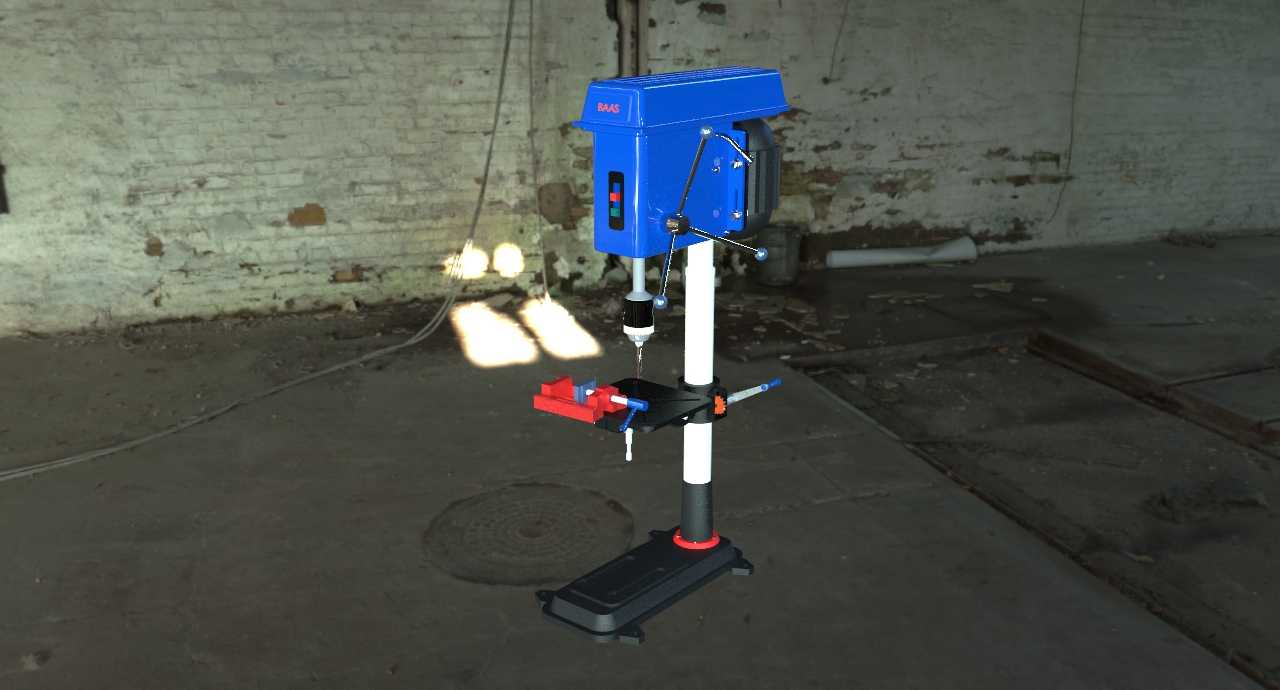

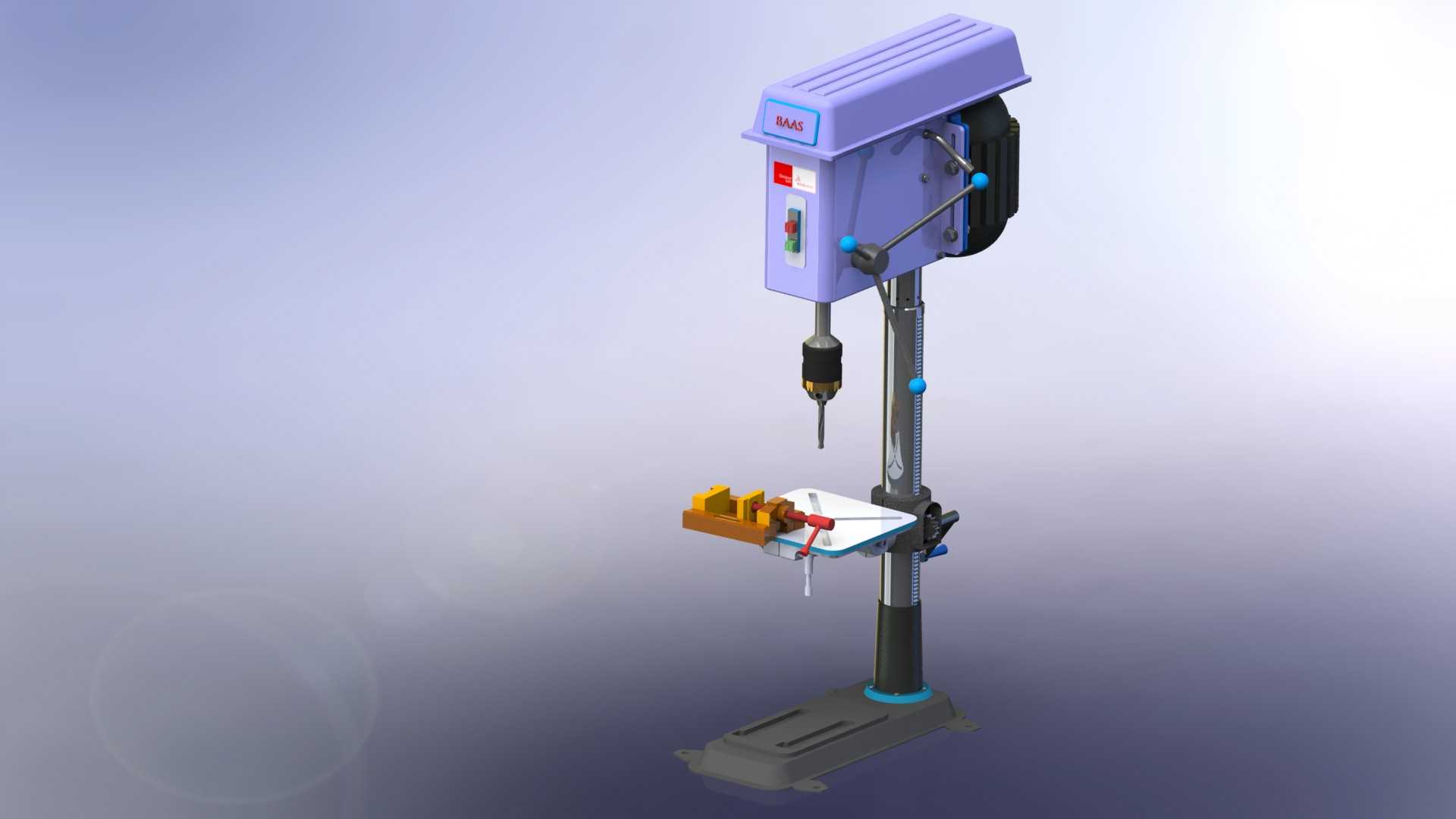

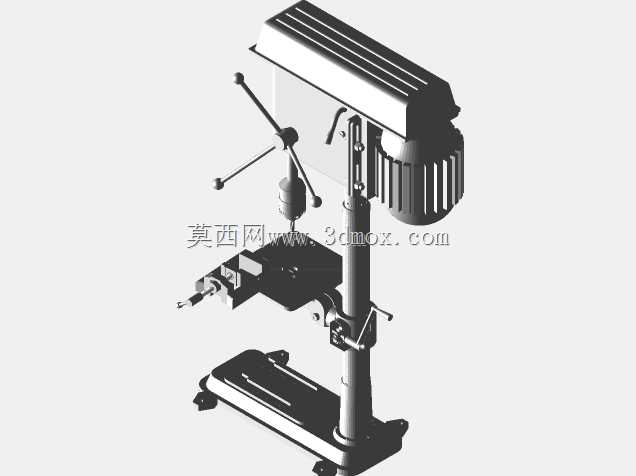

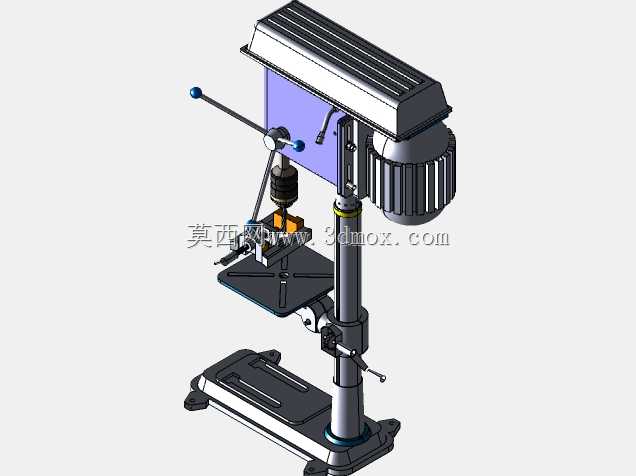

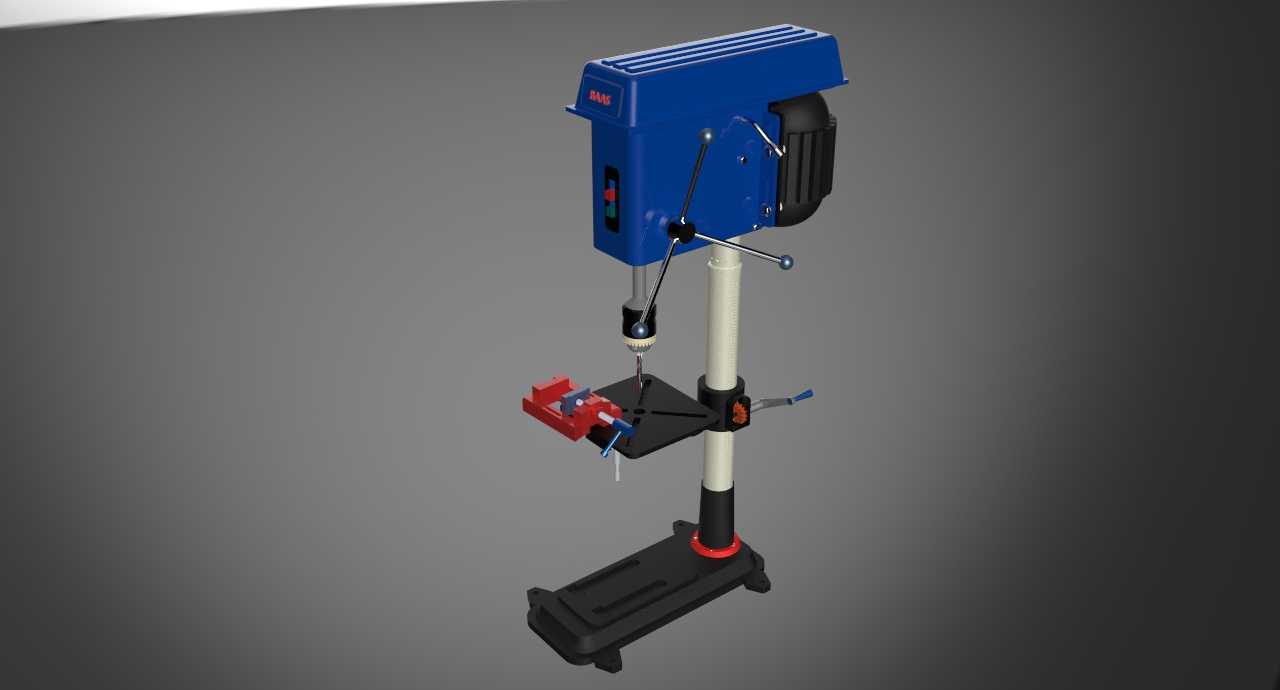

这款立式钻床的结构设计完全围绕中小批量机加工场景的实际钻孔需求展开，在五金加工车间、模具维修工位、职业院校实训场地、小型机械装配车间都有极高的适配性，主要承担金属工件的钻孔、扩孔、铰孔、攻丝等常规钻削工序，针对小型钢件、铝件、塑料件的孔加工都能稳定输出加工精度。从结构布局来看，设备采用落地式立柱支撑结构，底部为加厚铸铁底座，既承担整机的承重作用，也预留了工件装夹的T型槽安装位，可直接搭配平口钳、简易钻模工装完成工件定位，底座的配重设计经过重心校核，即使主轴伸出至最大行程位置，整机也不会出现倾覆风险，安装时无需额外打膨胀螺栓固定，放置在平整的水泥地面或钢制工作台上即可投入使用。中间的立柱采用无缝钢管加工而成，表面经过高频淬火与磨削处理，保证主轴箱上下滑动的顺畅度与长期使用的耐磨性，主轴箱的升降锁紧机构采用偏心凸轮结构，操作人员扳动手柄即可快速完成高度定位，相比螺纹锁紧结构调整效率提升40%以上，能适配不同高度工件的加工需求。顶部的主轴传动单元采用皮带调速结构，搭配多楔带传递动力，运转时噪音更低、传动更平稳，可根据不同加工材质调整主轴转速，钻削钢材时切换低速大扭矩档位，加工铝件、塑料等软质材料时切换高速档位，兼顾切削效率与刀具寿命。主轴进给采用手动操作结构，操作手柄的力臂经过人体工程学优化，操作人员施加较小的力即可完成进给动作，长时间操作也不易产生疲劳，主轴的锥孔采用标准莫氏锥度，可快速装夹不同规格的钻头、铰刀、丝锥等刀具，换刀过程无需额外辅助工具。工作台部分采用可旋转可升降的铸铁台面，台面开设多条T型槽用于装夹工件或工装，可根据加工需求调整工作台的倾斜角度，完成斜孔的钻削加工，工作台侧面还设置了刻度标尺，方便操作人员快速调整加工高度。设备的电气控制单元集成在主轴箱侧面，设置了急停按钮、启停开关与过载保护装置，当钻削负载超过额定值时会自动切断电源，避免电机烧毁或刀具崩断的安全风险。整体结构没有冗余的设计部件，所有零部件都围绕钻削加工的稳定性、操作便捷性做优化，拆解后可分为底座、立柱、工作台、主轴箱、进给机构、传动系统六个独立模块，方便后期的维护保养与易损件更换，对于三维建模从业者来说，该模型的装配关系完全还原真实设备的装配逻辑，可作为通用立式加工设备的结构参考模板，也可用于机加工车间的布局仿真、实训教学的演示模型搭建。
