气力输送用旋转加料器空气锁结构设计

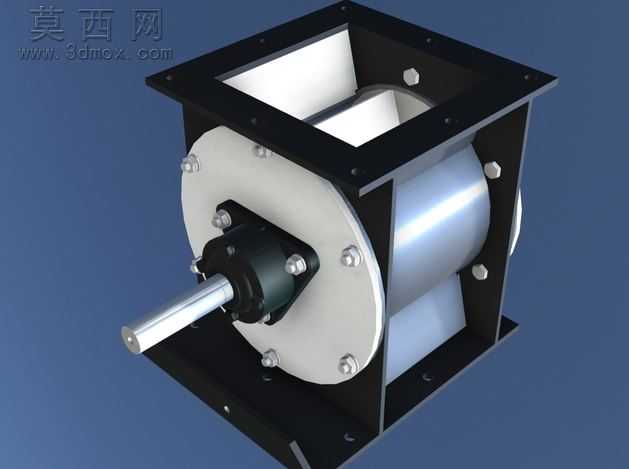

本模型为气力输送系统核心配套的旋转加料器，又称空气锁，整体采用三维参数化建模完成，建模过程严格遵循机械加工与装配工艺要求，所有零部件尺寸参数可根据实际工况需求灵活调整。模型整体采用上下方形法兰接口设计，可直接与料斗、收料设备及气力输送管路对接，无需额外设计转接结构，大幅降低现场安装适配成本。

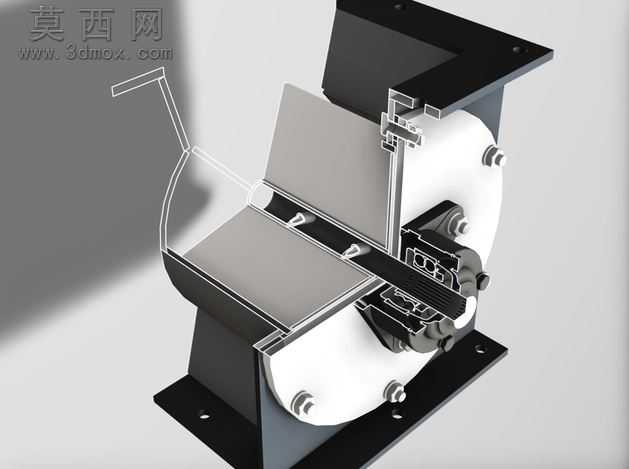

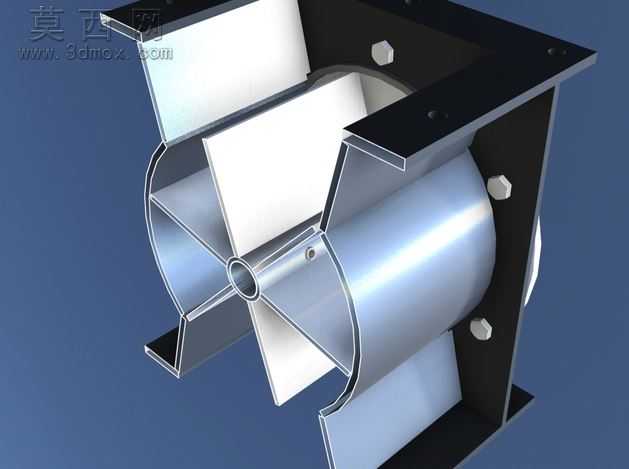

模型核心为带多格料腔的叶轮转子结构，转子与壳体之间采用精密间隙配合设计，建模时严格控制配合公差，既保证转子转动过程无卡滞，又能实现上下腔的气压隔离，避免气力输送系统的压力泄漏，保障正压或负压输送工况下的系统稳定性。转子两端采用端盖压紧密封结构，端盖通过圆周均布的内六角螺钉与壳体紧固连接，螺钉排布经过受力校核，保证端盖受力均匀，密封面贴合严密无泄漏。

转子伸出端设置独立的轴封安装位，可适配填料密封、机械密封等多种密封形式，满足不同粉体特性、不同压力等级的输送需求。伸出轴采用标准轴径设计，可直接匹配减速电机、链轮传动等多种驱动方式，通用性极强。壳体外部做加强筋结构设计，在保证壳体整体刚性、承受输送系统压力的前提下，尽可能降低壳体壁厚，减少整体设备重量，降低材料成本。

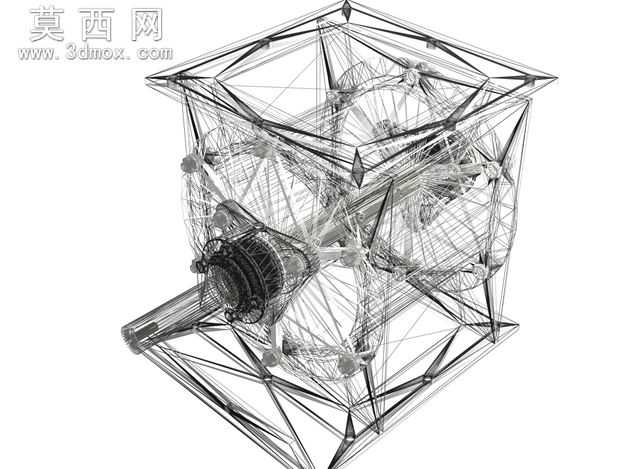

渲染阶段对不同部件做了差异化材质赋值：壳体法兰与支架采用哑光黑色喷塑金属材质，还原工业设备的实际涂装效果；端盖采用喷砂银白色金属材质，突出机加工面的质感；转子叶片与传动轴采用抛光不锈钢材质，体现金属加工的光洁度；轴封部件采用黑色橡胶材质，清晰区分不同功能部件。模型装配过程完全按照实际装配顺序搭建，可直接生成爆炸视图用于装配指导说明书制作，也可导入工程图模块生成全套加工图纸，还可导入仿真软件进行转子动平衡校核、物料填充率仿真、气压泄漏量仿真等工程分析，为设备的优化改进提供可靠的三维数据支撑。该结构可广泛应用于粮食加工、化工粉体输送、建材粉料输送、环保除尘卸料等多个行业的散料处理场景，具备极高的工程实用价值。
