离心径向流压气机叶轮结构设计

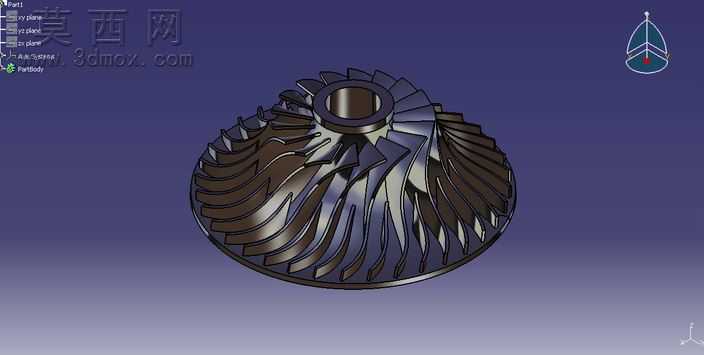

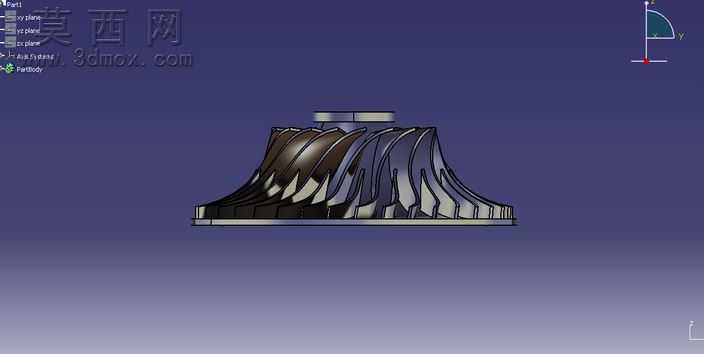

本模型为离心径向流压气机叶轮三维结构设计，整体采用三维参数化建模方式完成全结构构建，建模过程中严格遵循压气机气动设计准则，对叶轮的核心气动结构进行了精准还原。模型主体包含中心轮毂安装段、主叶片、分流叶片三个核心结构部分，中心轮毂处设计有标准同轴安装孔，可适配压气机主轴的装配定位需求，孔位周边做了加厚过渡处理，保障叶轮高速旋转时的结构强度与装配稳定性。叶片部分采用三元扭曲翼型设计，主叶片沿轮毂周向均匀排布，相邻主叶片之间设置分流叶片，有效优化叶道内的气体流动状态，降低气流分离损失，提升压气机的工作效率与压比范围。建模过程中对叶片的前缘、后缘做了符合气动要求的圆角过渡处理，避免尖锐结构带来的应力集中与气动损失，叶片与轮毂的连接位置采用光滑曲面过渡，既保障了结构的一体性，也符合实际加工的工艺要求。模型渲染阶段采用金属质感材质，还原了叶轮实际加工后的金属表面质感，通过光影效果清晰展现叶片的扭曲形态与叶道的空间走向，可直观观察叶轮的整体结构与叶片排布规律。该叶轮作为离心压气机的核心做功部件，其结构设计直接决定压气机的增压性能与运行稳定性，建模过程中充分考虑了高速旋转工况下的结构强度需求，各部位壁厚设计均匀，避免质量分布不均带来的动平衡问题，可直接用于压气机的结构验证、气动仿真分析、装配干涉检查以及教学演示场景，为离心压气机的相关设计工作提供精准的三维结构参考。
