石油化工用卧式压力储罐三维设计

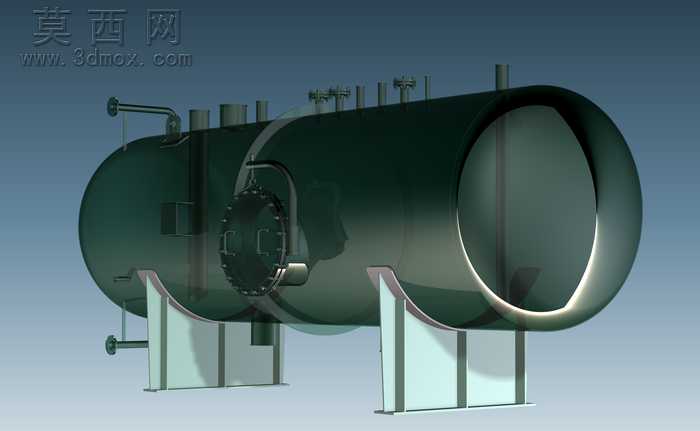

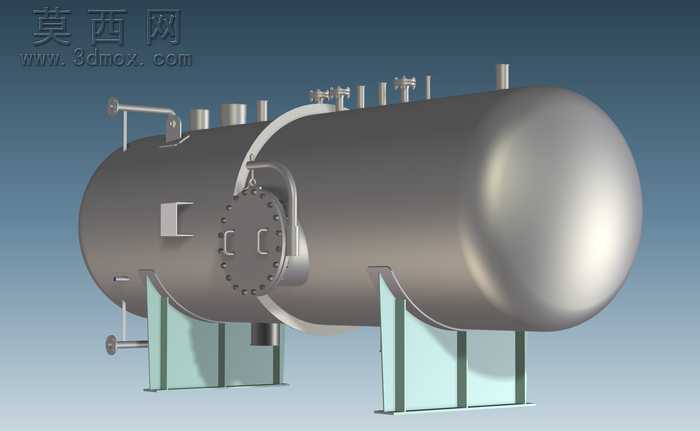

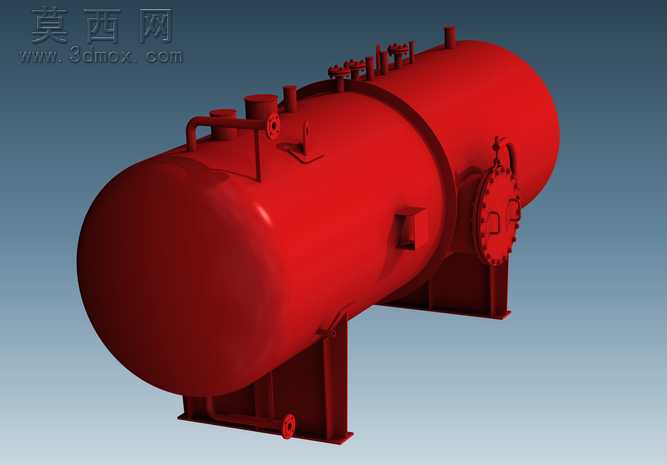

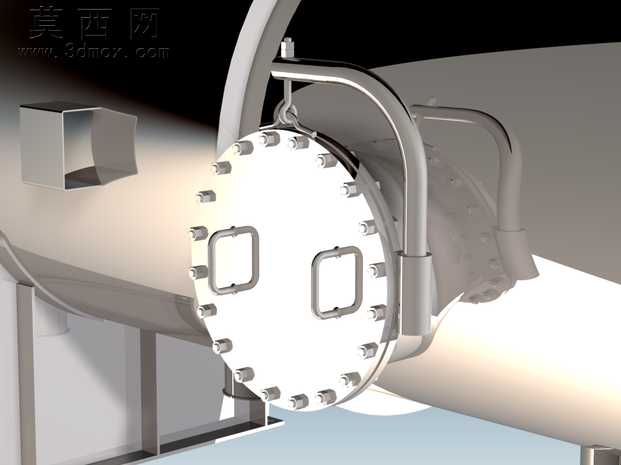

本模型为石油化工领域常用的卧式压力储罐，采用三维参数化建模方式完成整体结构设计，建模过程严格遵循压力容器设计规范，对罐体各部分结构进行了1:1比例还原。模型首先构建了卧式圆柱罐体主体，采用等壁厚筒体结构，两端搭配标准椭圆封头，保证罐体承压时的应力分布均匀，避免应力集中带来的结构风险。罐体侧面设置了多组工艺接管，包括进料口、出料口、排气口、排污口以及仪表安装接口，接管位置排布符合化工管路设计规范，兼顾操作便利性与管路布局合理性。罐体端部设置了人孔结构，搭配快开式人孔盖与紧固螺栓组件，方便后期设备检修与内部清理，人孔密封结构做了细节还原，可直观展示密封面与压紧结构的配合关系。罐体底部设计了鞍式支座，支座与罐体采用焊接连接结构，支座底部设置安装底板，预留螺栓安装孔，可直接与基础平台固定，支座的筋板结构做了完整建模，保证支撑结构的强度还原。模型材质渲染采用工业设备常用的防锈大红漆质感，表面做了哑光金属漆面处理，还原真实工业储罐的外观质感，各接管法兰、螺栓、人孔紧固件等细节部件均做了分色处理，清晰区分不同结构部件。建模过程中对罐体壁厚、接管直径、支座间距等关键参数做了合理设定，整体结构无干涉，各部件装配关系准确，可用于压力容器结构教学、化工设备布局演示、管路系统配套设计等场景。模型完整还原了卧式压力储罐的典型结构特征，从筒体、封头、接管、人孔到支撑支座均做了精细化建模，没有省略关键结构细节，能够直观展现卧式储罐的整体构造与各部件的装配关系，为相关设备的设计优化、结构展示提供了精准的三维参考。
