原木拼装滑移式推土机玩具结构设计

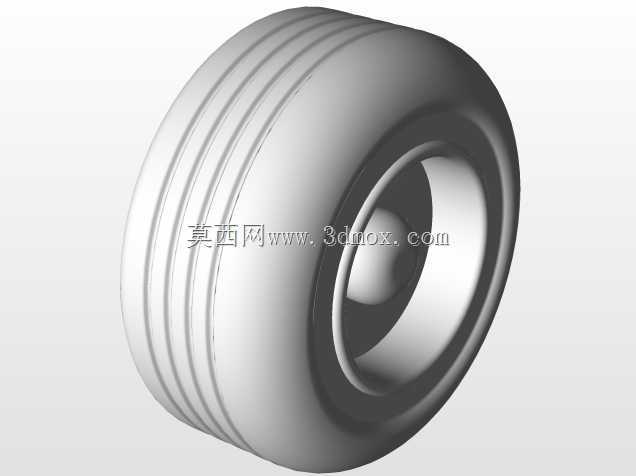

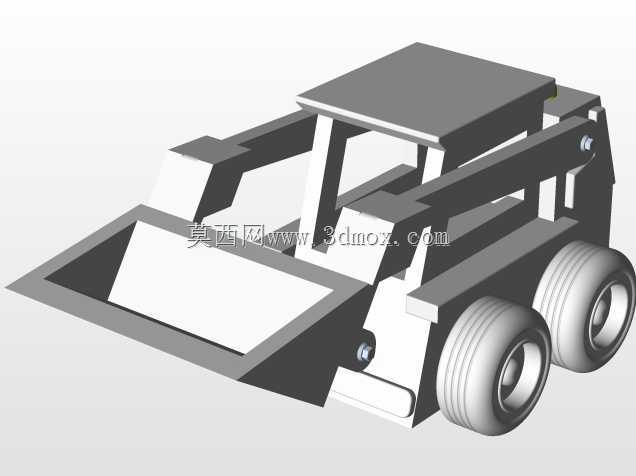

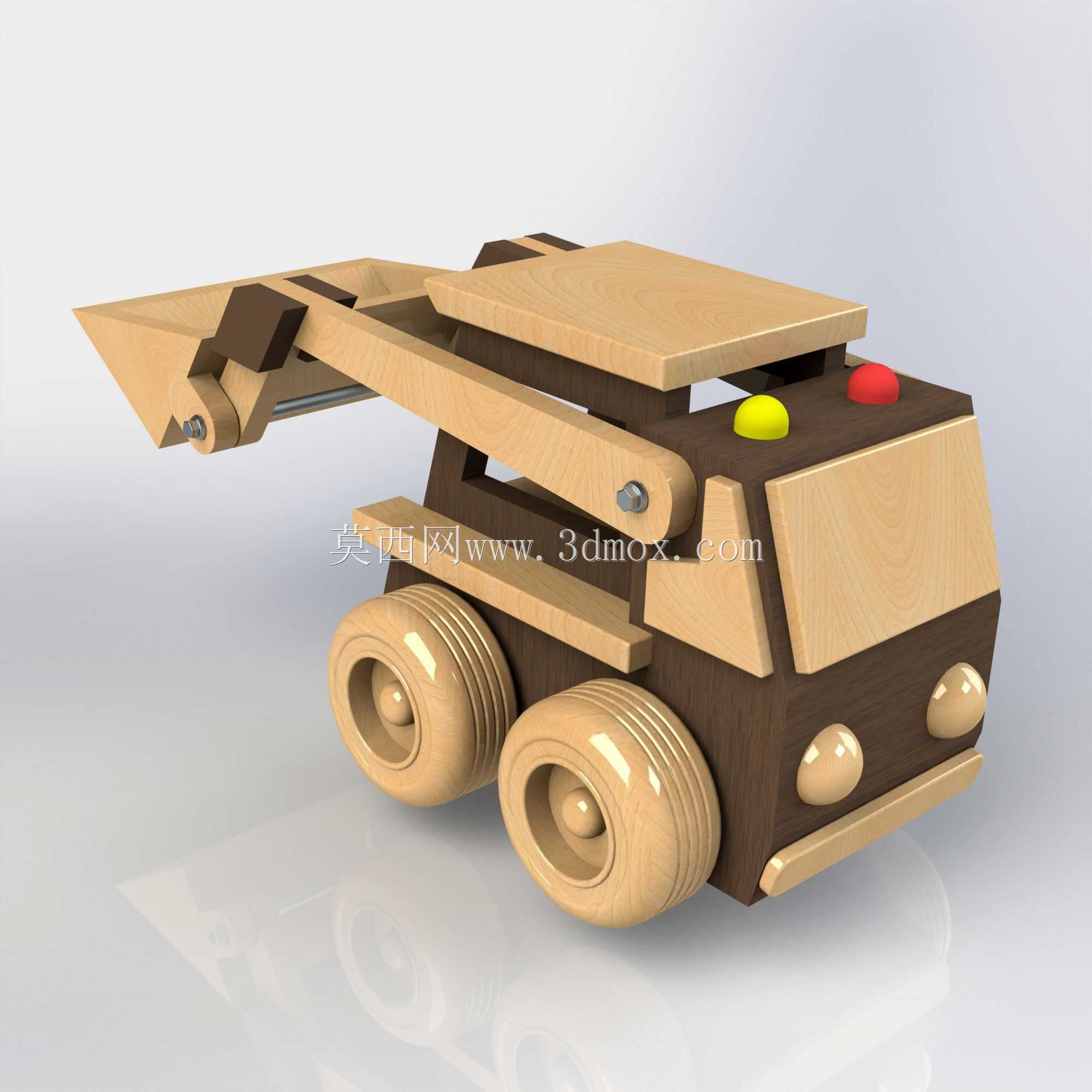

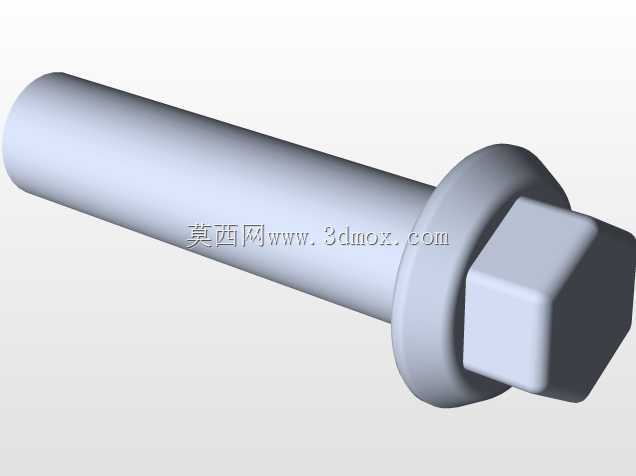

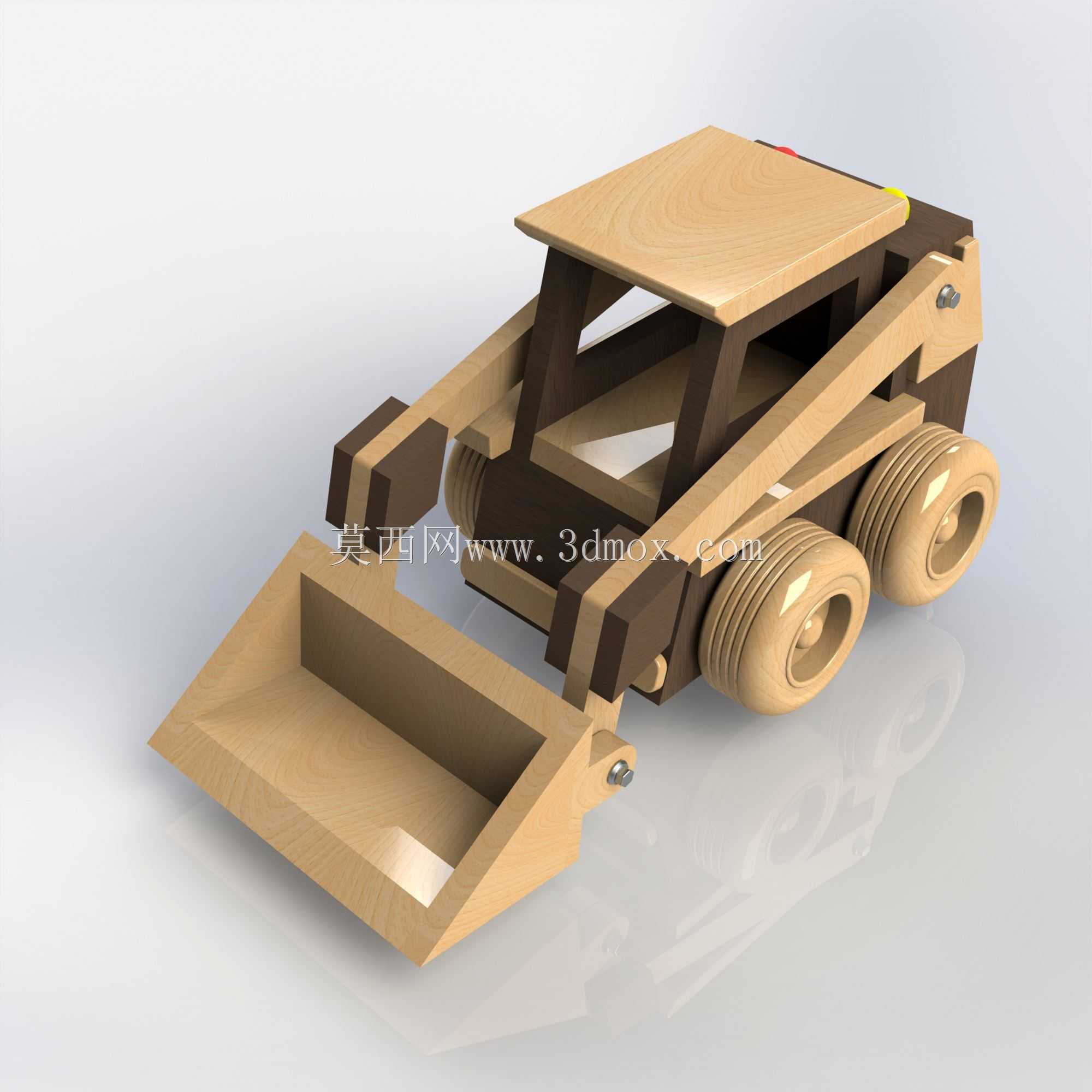

这款木质滑移推土机玩具的设计，核心围绕低龄儿童动手操作与认知启蒙的实际场景展开，区别于工业级工程设备的复杂结构，整体采用实木拼接工艺，全程规避金属尖锐连接件，所有外露棱边均做R3以上圆角处理，适配3-8岁儿童的抓握与把玩需求。从功能实现逻辑来看，前端推铲采用铰接式连接结构，可实现上下15度的俯仰调节，模拟真实推土机的铲料、推平作业动作，推铲与机身连接部位采用木质销轴定位，既保证转动阻尼适中不会随意松垮，又避免了金属轴件可能带来的磕碰划伤风险。行走部分采用双排同轴木质滚轮设计，滚轮与轮轴之间预留0.2mm的转动间隙，无需额外加装轴承即可实现顺畅滑行，滚轮表面加工有环形凹槽纹路，模拟真实工程轮胎的防滑纹理，同时增加木质构件之间的接触摩擦力，在木质桌面、地板等常见把玩平面上不会出现打滑空转的情况。设计过程中优先考虑构件的加工可行性，所有零件均采用平面激光切割即可完成下料，无需复杂的五轴加工工序，单个零件的最大外轮廓尺寸控制在120mm以内，适配常规小型激光加工设备的加工幅面，零件之间的拼接采用过盈配合加木质楔块定位的方式，装配时无需胶水粘接，用户可自行拆解重组，满足益智拼装的使用需求。机身整体外形尺寸控制在180mm*90mm*100mm的范围内，推铲完全收回时的整机最小长度为150mm，不会占用过多收纳空间，机身驾驶舱区域采用镂空框架结构，既还原真实滑移装载机的舱体造型，又能减轻整体重量，整机总重量控制在180g左右，儿童单手握持即可完成移动、推铲等操作动作。结构设计上特意规避了细小易脱落零件，所有连接销轴的端部都做了防脱限位处理，避免零件脱落造成误吞风险，不同功能的构件采用深浅两种不同的木材进行区分，推铲、滚轮、车顶盖采用浅色系原木，机身框架、连接臂采用深色木材，无需额外喷涂油漆即可通过材质色差形成清晰的视觉层次，既保留原木的自然质感，又能帮助儿童快速识别不同的功能部件。从实际把玩场景出发，该结构可适配儿童沙池、桌面积木游戏等多种场景，推铲的承载面做了2度的内倾角度，推运小型积木、细沙等物件时不会出现物料轻易滑落的情况，连接臂的摆动行程经过反复校核，推铲下放至最低位置时与地面的间隙控制在1mm以内，能够贴合平面完成推平动作，抬升至最高位置时的离地高度为35mm，可满足越过小型障碍物的使用需求。
