节能型空腔塑料建筑砌块结构设计

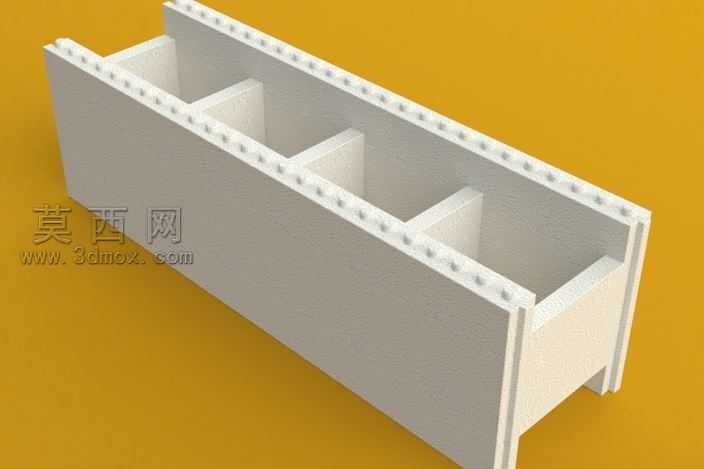

本作品为面向低能耗建筑应用的节能塑料块构件，采用三维参数化建模方式完成全结构设计，建模阶段先依据建筑模数确定砌块的整体长宽高尺寸，再通过拉伸、切除、阵列等特征操作构建内部的多道竖向分隔肋，形成连续的独立空腔结构，肋板的厚度、间距均经过受力模拟校核，既保证砌块整体的结构强度满足墙体砌筑的承重要求，又能通过空腔内的静止空气层实现优异的隔热保温性能，降低建筑使用阶段的采暖制冷能耗。建模过程中对砌块上下边缘的拼接企口、侧边的咬合卡槽做了精细化设计，确保砌筑时相邻砌块可以精准对位拼接，减少砌筑砂浆的使用量，提升墙体的整体密封性。渲染阶段采用哑光浅灰白色硬质塑料材质，还原改性聚苯乙烯泡沫塑料的真实质感，材质参数调整了漫反射粗糙度、轻微的环境反射效果，避免塑料表面出现过度反光的失真问题；背景选用暖黄色纯色背景，搭配柔和的侧上方打光方案，通过光影的明暗过渡清晰展现砌块的内部空腔结构、肋板分布以及边缘的企口细节，阴影参数调整为软阴影，弱化生硬的阴影边界，让整体渲染效果更贴近实物展示的视觉感受。设计思路上围绕建筑节能的核心需求，选用泡沫聚苯乙烯类塑料作为基材，这类材料本身具备自重轻、导热系数低、耐潮耐腐蚀的特性，配合内部的多空腔结构，相比传统混凝土砌块重量降低60%以上，保温性能提升40%，同时塑料材质的加工性能优异，可通过挤出或模压工艺实现批量生产，构件的标准化程度高，适配装配式建筑的快速施工需求。建模时还预留了后续穿设管线的空间余量，空腔结构可在不破坏砌块整体强度的前提下方便建筑水电管线的布设，兼顾了结构性能、节能效果与施工便利性，适用于低层建筑的非承重墙体、钢结构建筑的外围护墙体等多种应用场景。
