火箭质量测量工装结构设计方案

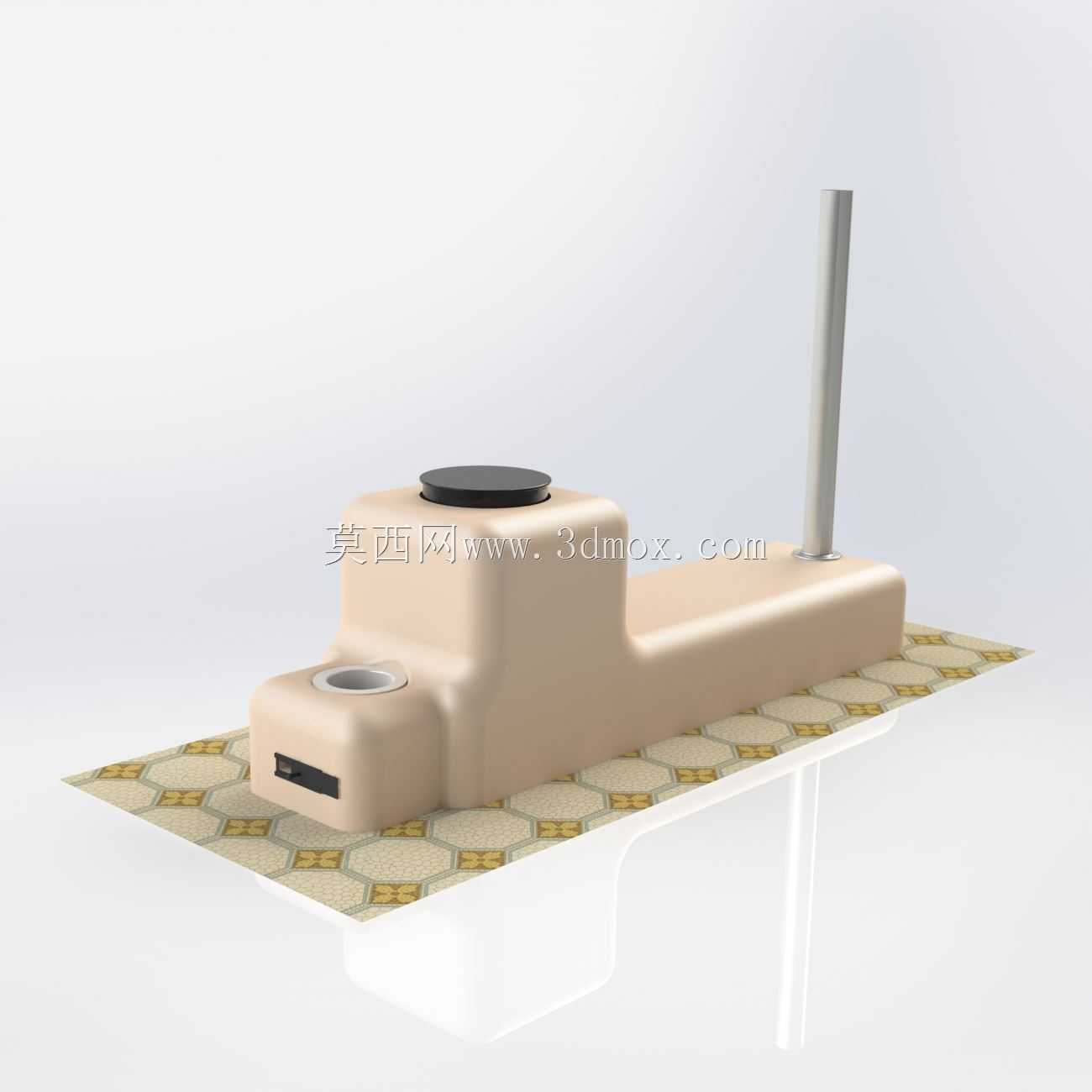

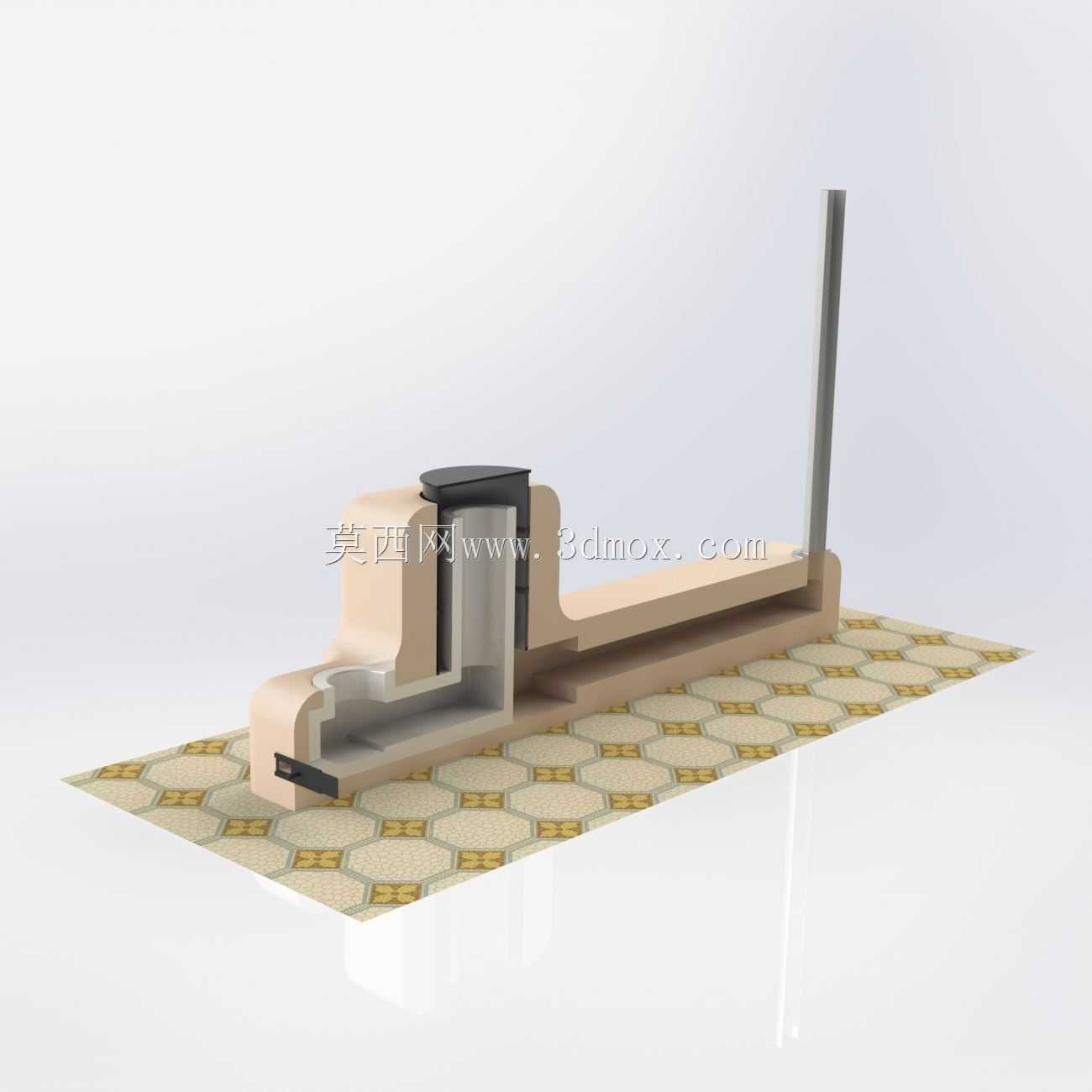

这套结构主要面向航天制造环节中小型火箭部段、固体火箭发动机壳体类部件的静态质量检测场景，在部段装配前的入厂检验、工序间流转校验环节使用，替代传统吊装称重的粗放方案，解决细长类火箭部件称重时易倾斜、支撑点受力不均导致的测量值偏差问题。从结构布局来看，整体采用卧式长基座设计，基座长度适配直径300mm以内、长度不超过1200mm的箭体部段安装，底部支撑面预留了T型槽安装位，可直接固定在计量实验室的减震地坪上，安装时需保证基座上平面的平面度公差不超过0.05mm/m，避免基础倾斜带来的系统测量误差。支撑端采用分体式抱夹结构，左侧固定支撑座集成了应变式称重传感模块，抱夹内弧面粘贴聚四氟乙烯防滑衬垫，既避免夹伤箭体表面的复合材料蒙皮，又能保证称重时载荷垂直传递到传感单元；右侧为可滑动的辅助支撑座，可根据被测箭体的长度调整安装位置，滑动导轨采用线性导向结构，锁止后支撑座的轴向窜动量不超过0.02mm，防止测量过程中部件窜动影响读数。设计过程中优先考虑了载荷传递路径的合理性，所有称重受力路径上的结构件均采用40Cr调质处理，屈服强度不低于785MPa，避免长期承重出现结构蠕变导致测量精度漂移；非受力的护罩、走线槽等部件采用铝合金阳极氧化处理，在降低整体重量的同时兼顾实验室环境下的防腐蚀要求。结构上还预留了水平调节支脚，每个支脚的调节行程为15mm，可适配不同平整度的安装地面，安装完成后通过基座上集成的水平泡完成粗调，再配合百分表完成上平面的精度校准。实际使用时，先将右侧辅助支撑座滑动到适配被测件长度的位置锁止，再将箭体部段水平吊放到两个支撑座的V型定位面上，调整抱夹的夹紧力至刚好约束部件径向自由度即可，避免过约束带来的附加力影响称重结果，待传感单元数值稳定后即可读取被测件的实际质量，相比传统吊带吊装称重的方式，可将测量重复精度控制在0.1%以内，同时避免吊装过程中部件滑落的安全风险。结构的走线全部集成在基座内部的走线腔中，传感线缆从支撑座底部引出后沿腔体连接到后端的信号采集端口，外部无裸露线缆，避免实验室日常清洁、部件转运过程中刮蹭损坏线缆。
