三脚式汽修安全支撑支架设计

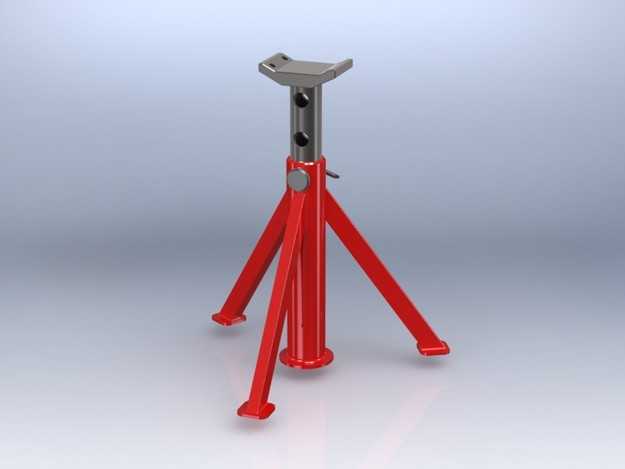

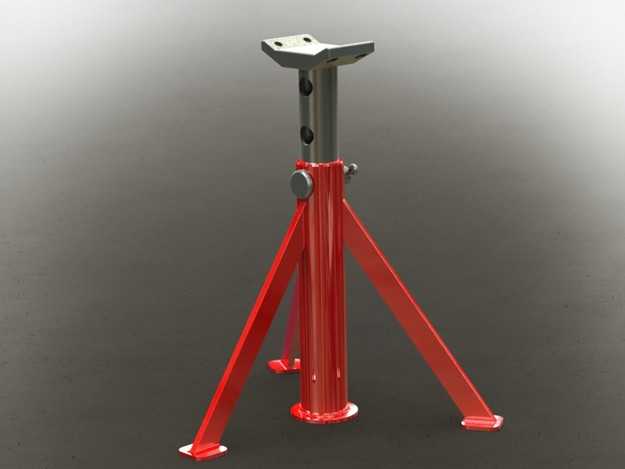

本模型为汽修场景使用的三脚式安全支撑支架，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计的尺寸规范，对每一处结构细节都做了精准还原。整体建模从中心升降立柱开始搭建，先完成立柱主体的柱体特征绘制，预留出高度调节的锁止孔位，再依次构建顶部的承载托台，托台采用适配车辆底盘支撑点的凹槽造型，边缘做圆角过渡处理，避免尖锐棱边对车辆底盘造成剐蹭损伤。中部的高度调节锁止机构单独做了装配体建模，还原了锁止销、复位弹簧、拨杆的完整配合关系，可直观展示高度调节的动作逻辑，能够模拟不同支撑高度下的锁止状态。底部的三脚支撑结构采用等角度均分设计，每根支腿都做了变截面处理，从与立柱连接的根部到触地端逐步收窄，既保证了支撑结构的强度，又尽可能降低整体重量，支腿触地端设计有加宽的防滑脚垫结构，增大与地面的接触面积，提升支撑时的稳定性，避免使用过程中出现滑移侧翻的风险。材质渲染阶段，主体支撑结构采用高饱和度的红色金属漆材质，还原汽修工具常用的警示色设计，金属漆面添加了细微的颗粒质感，模拟真实工业喷涂的表面效果，金属部件的反光度调整为中等数值，避免过度反光影响结构展示；顶部托台、锁止机构等受力部件采用深灰色金属材质，表面做哑光处理，模拟铸钢部件的磨砂质感；脚垫部分采用黑色橡胶材质，添加轻微的凹凸纹理，还原橡胶制品的防滑表面特征。渲染时采用影棚级柔光布光，主光源从侧上方45度角照射，勾勒出支架的整体轮廓，辅助光源补亮支腿下方的阴影区域，避免暗部细节丢失，背景采用浅灰色渐变背景，突出模型主体的结构特征。设计过程中充分考虑了实际使用的安全需求，三脚支撑结构相比传统四脚支架拥有更好的地面适应性，在不平整的汽修场地也能保证稳定支撑，多档高度调节的孔位设计可以覆盖不同车型的底盘支撑高度需求，整体结构无多余冗余设计，在保证支撑强度的前提下尽可能精简部件，降低生产制造成本，所有部件的连接关系都符合实际装配逻辑，可直接用于工程出图、3D打印验证或者产品演示动画制作。
