带称重功能的辊道输送电子秤结构

在电商仓储分拣、汽配零部件产线、食品包装后段、化工原料分装这类需要连续输送同时完成重量检测的场景里，这类集成称重功能的辊道输送设备是衔接上下游工序的核心节点，不需要额外安排人工搬卸称重，能在物料沿辊道持续行进的过程中完成重量数据采集，既可以做缺件检测、超重欠重剔除，也能对接仓储系统完成入库重量数据自动录入，避免人工称重的效率瓶颈与数据误差。

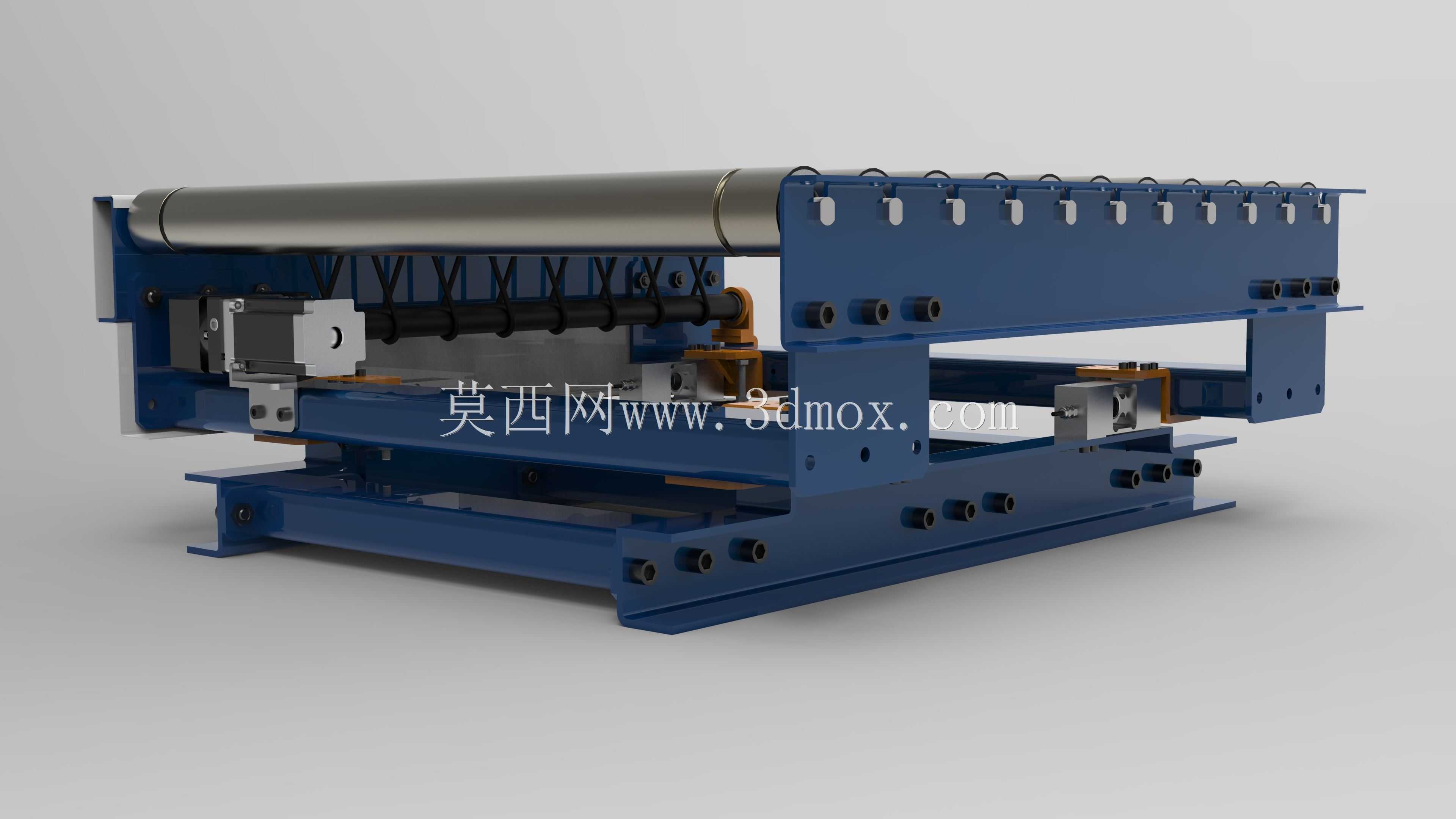

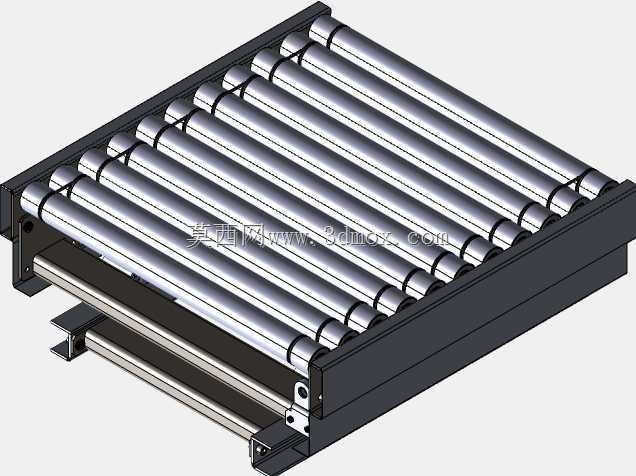

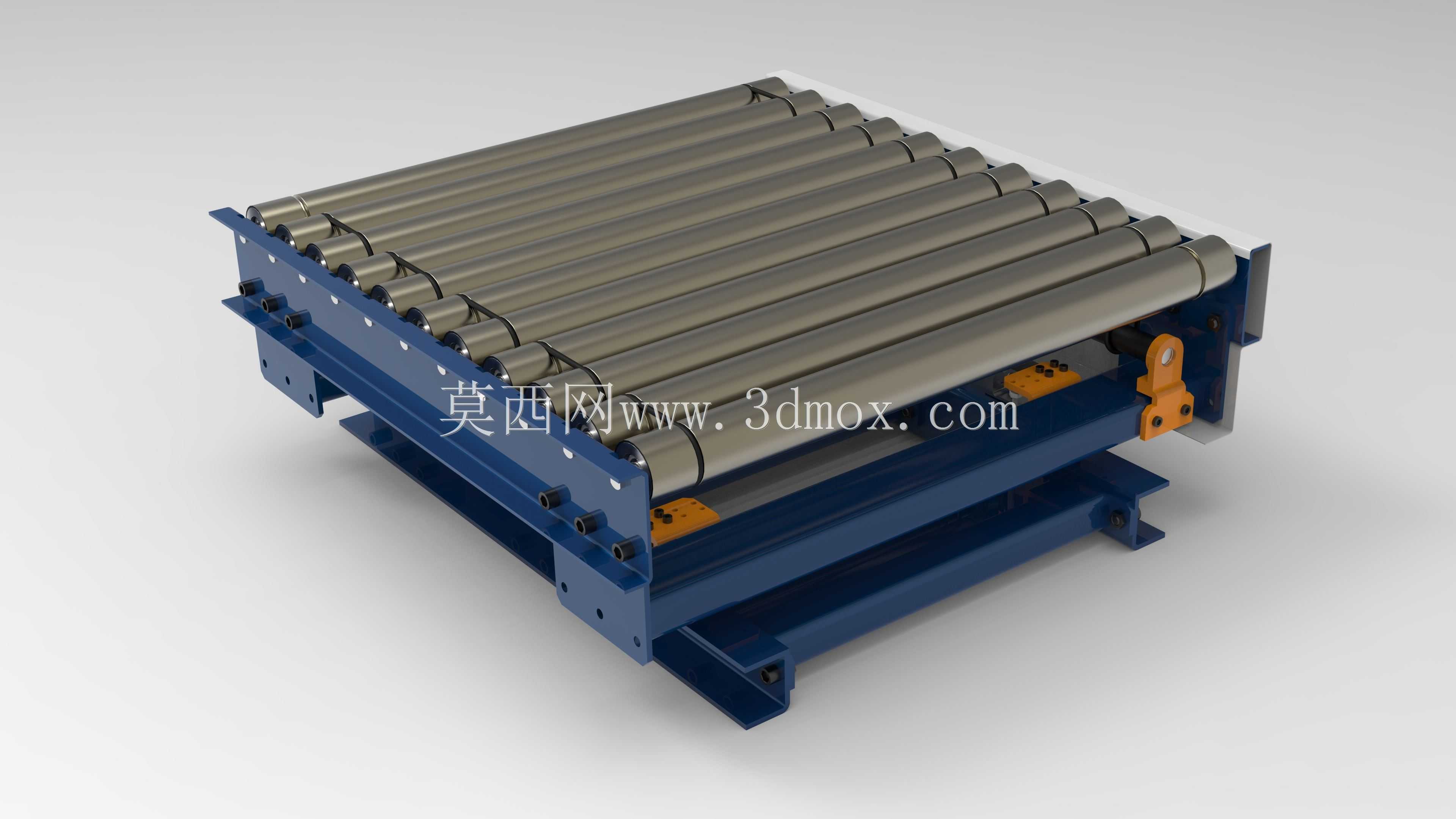

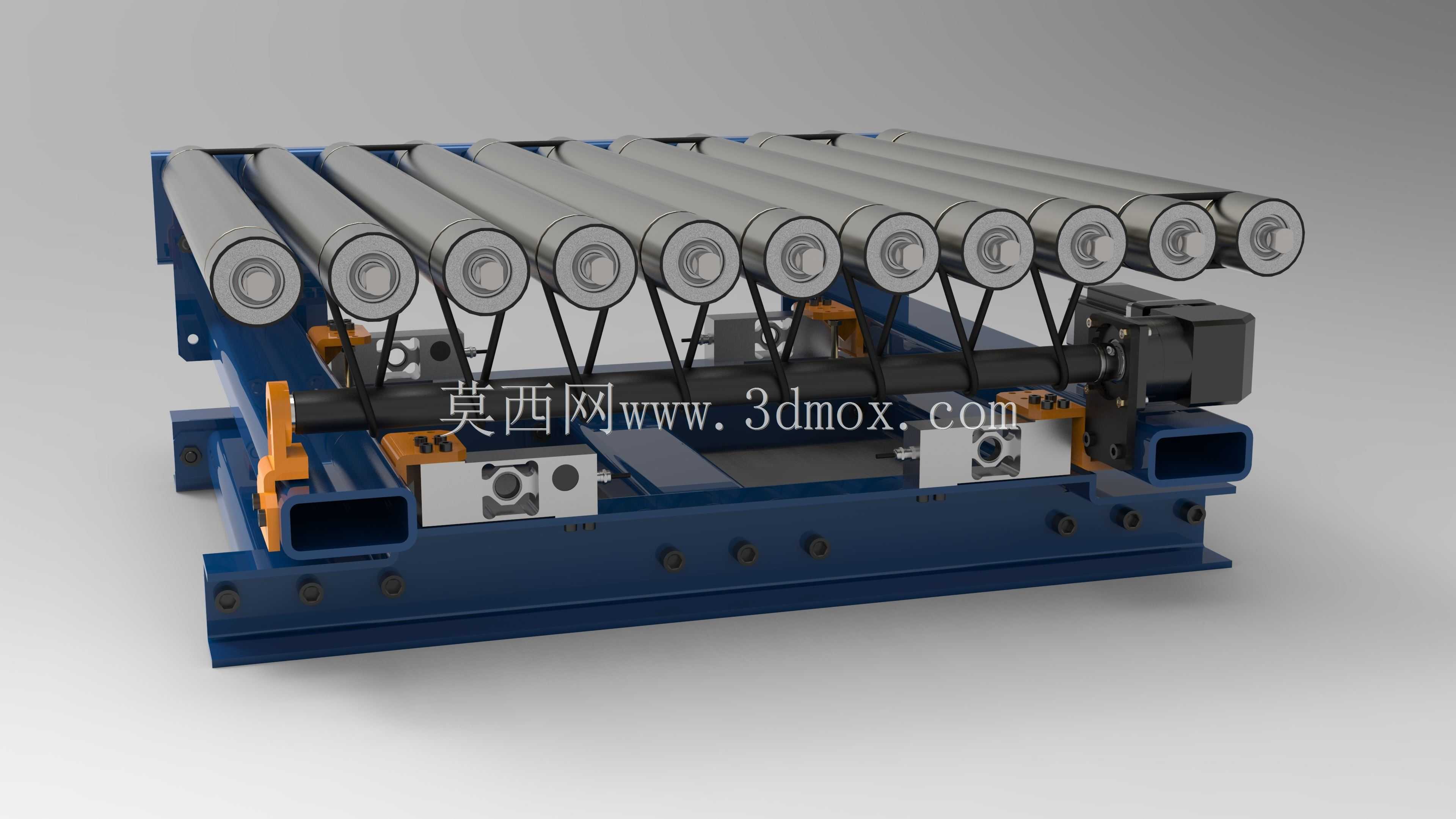

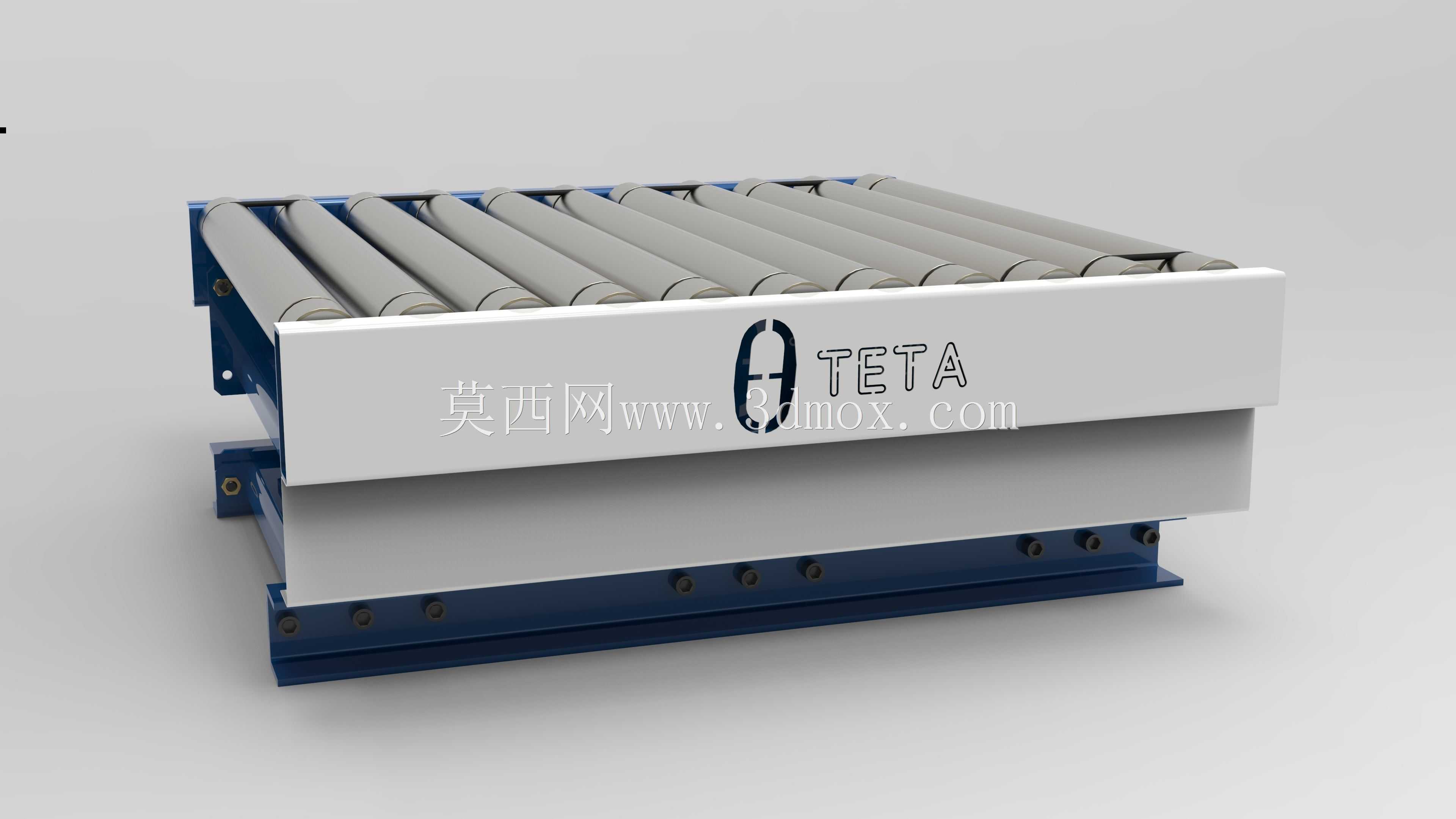

从结构设计逻辑来看，整套设备采用模块化集成思路，没有将称重模块作为独立设备拼接在输送段首尾，而是直接将称重传感组件嵌入辊道机架的承载框架内，上层输送辊组的安装基准面与称重传感器的受力端直接刚性连接，避免了额外转接结构带来的测量精度损失。驱动端配置的NEMA34规格驱动器适配常规工业产线的供电与控制逻辑，辊筒采用单根通轴搭配双轴承座的安装形式，辊面间距根据常规输送包装物的最小支撑尺寸设定，避免小件物料卡滞在辊缝之间，同时辊筒表面做硬质氧化处理，兼顾耐磨性能与输送过程的顺滑度，减少物料输送过程中的卡顿跳变对称重数据的干扰。

设备底部的支撑框架采用型钢焊接后整体去应力处理，安装脚位预留了水平调节螺栓的安装空间，现场安装时可以根据地面平整度调整机架水平度，保证四个称重传感器的受力均匀，避免偏载带来的测量偏差。机架侧边预留了光电传感器、扫码设备的安装孔位，不需要二次打孔加工就能直接对接产线的物料检测、信息采集组件，称重模块的信号输出端预留标准工业通讯接口，可以直接对接PLC、产线MES系统，实现重量数据的实时上传与异常件的触发剔除。

考虑到产线布局的兼容性，这套辊道电子秤的进出料端辊面高度与常规通用辊道输送机的标准高度匹配，两端的连接法兰可以直接和同规格的输送段对接，不需要额外做过渡转接架，设备整体宽度控制在常规输送线的标准宽度区间内，不会额外占用产线的横向安装空间，称重段的有效长度覆盖常规包装箱、工业料箱的长度尺寸，能保证物料完全进入称重段时完成稳定数据采集，不会出现物料部分在相邻输送段导致的称重不准问题。日常维护层面，称重传感器的安装位置预留了检修间隙，不需要拆解整段辊道就能完成传感器的校准与更换，驱动端的传动组件采用外置式安装，日常张紧、润滑维护都可以在设备侧边完成，减少停机维护的时间成本。
