交叉辊道式纸箱货物分拣输送线

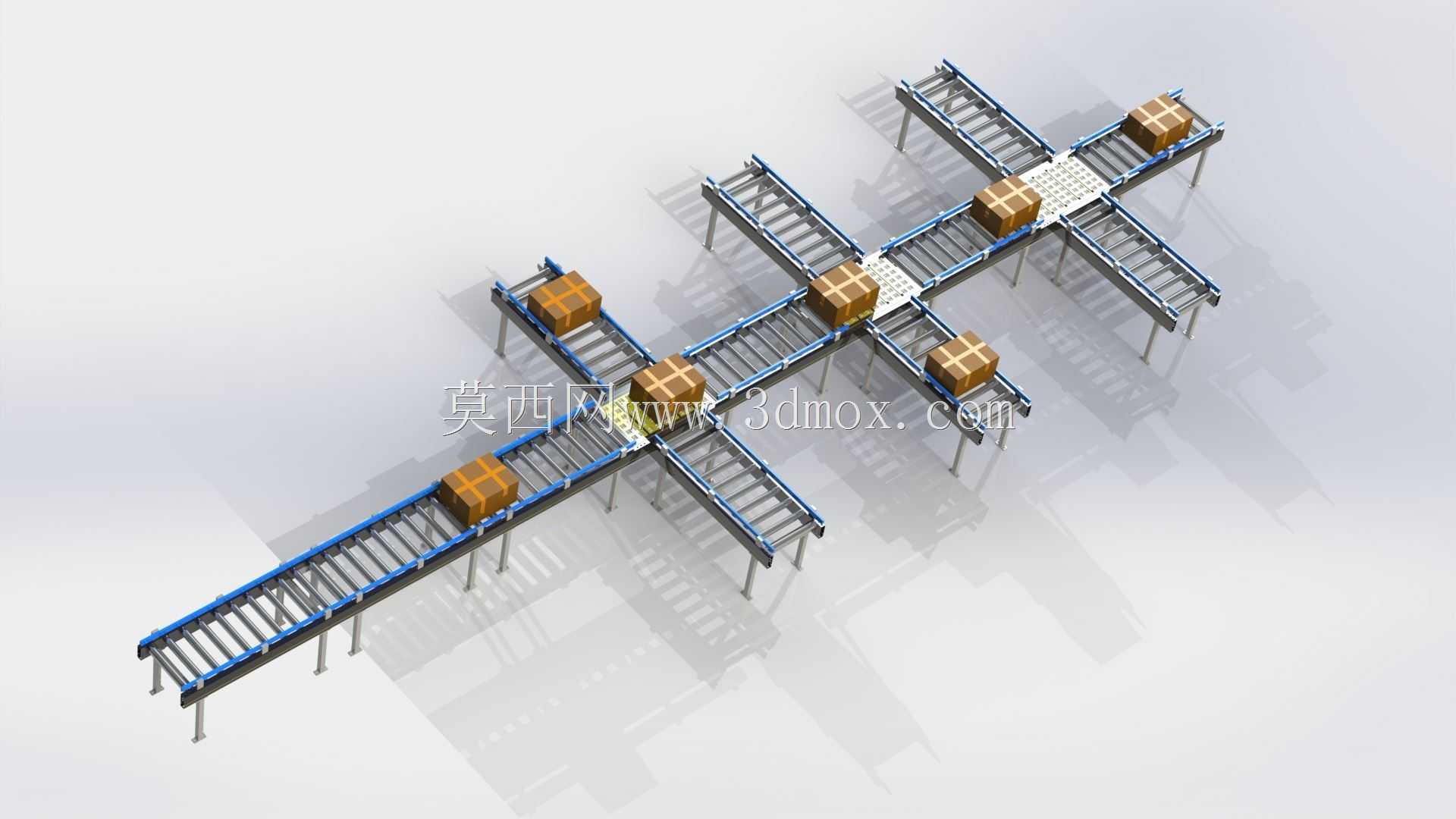

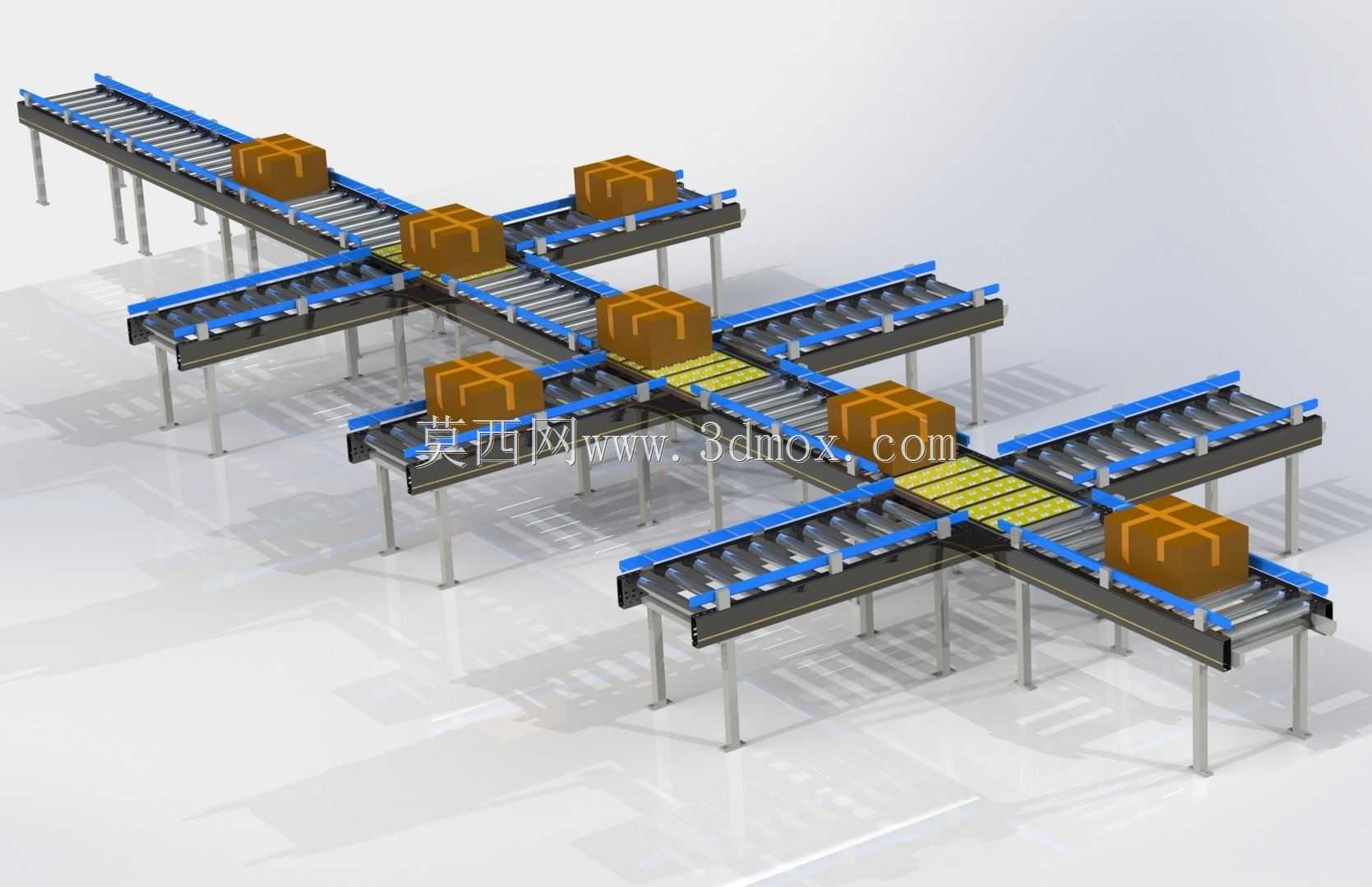

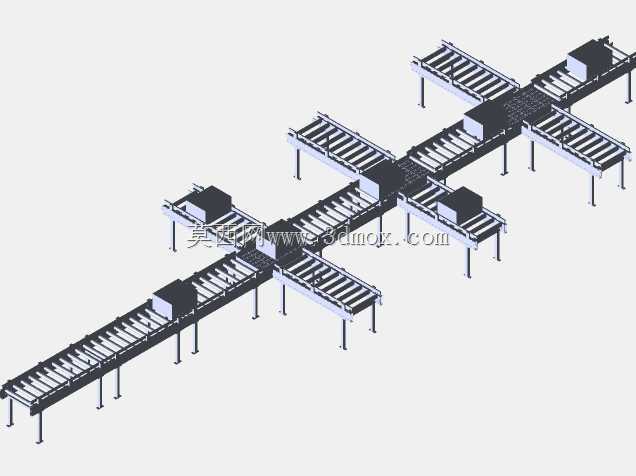

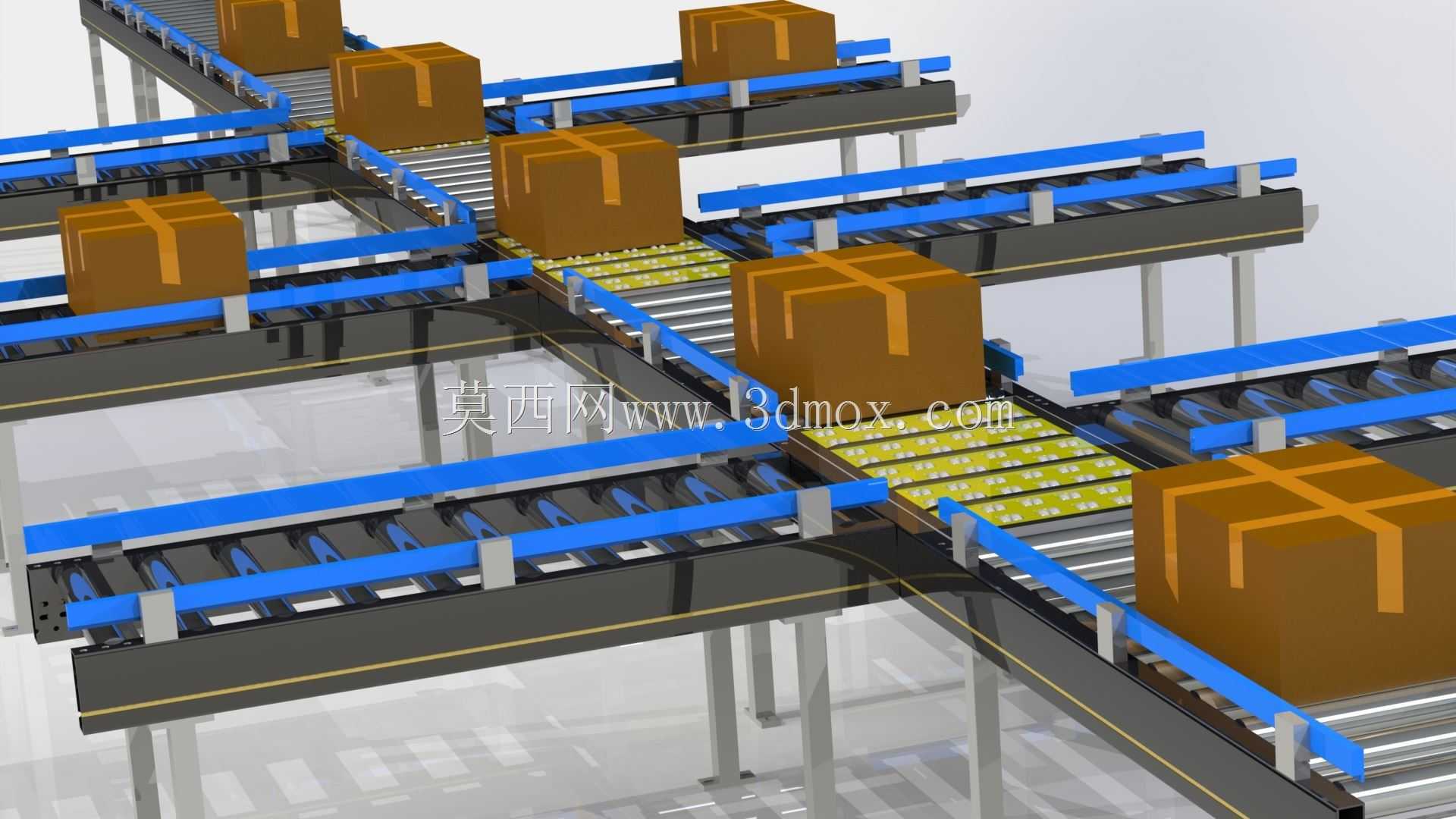

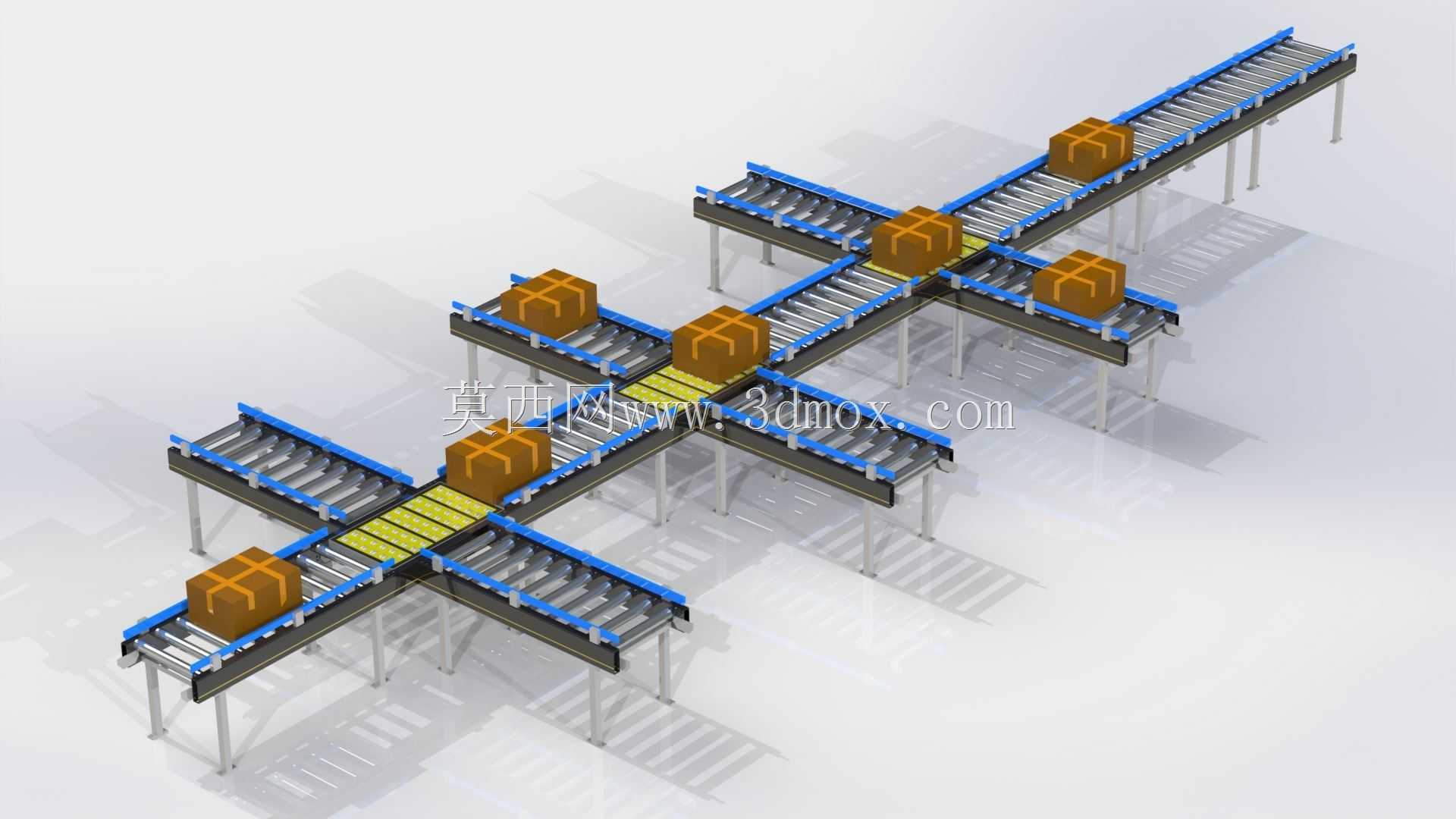

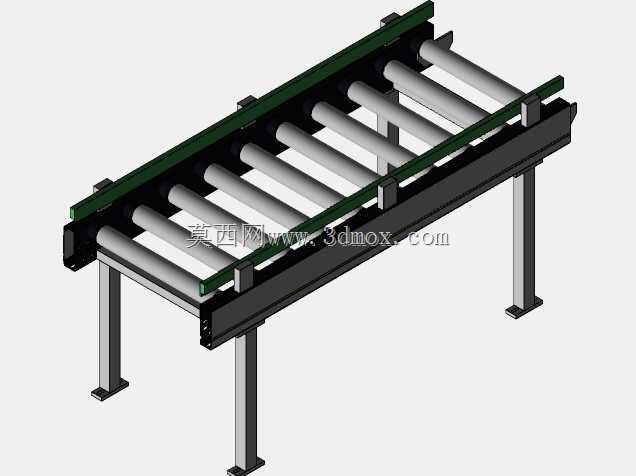

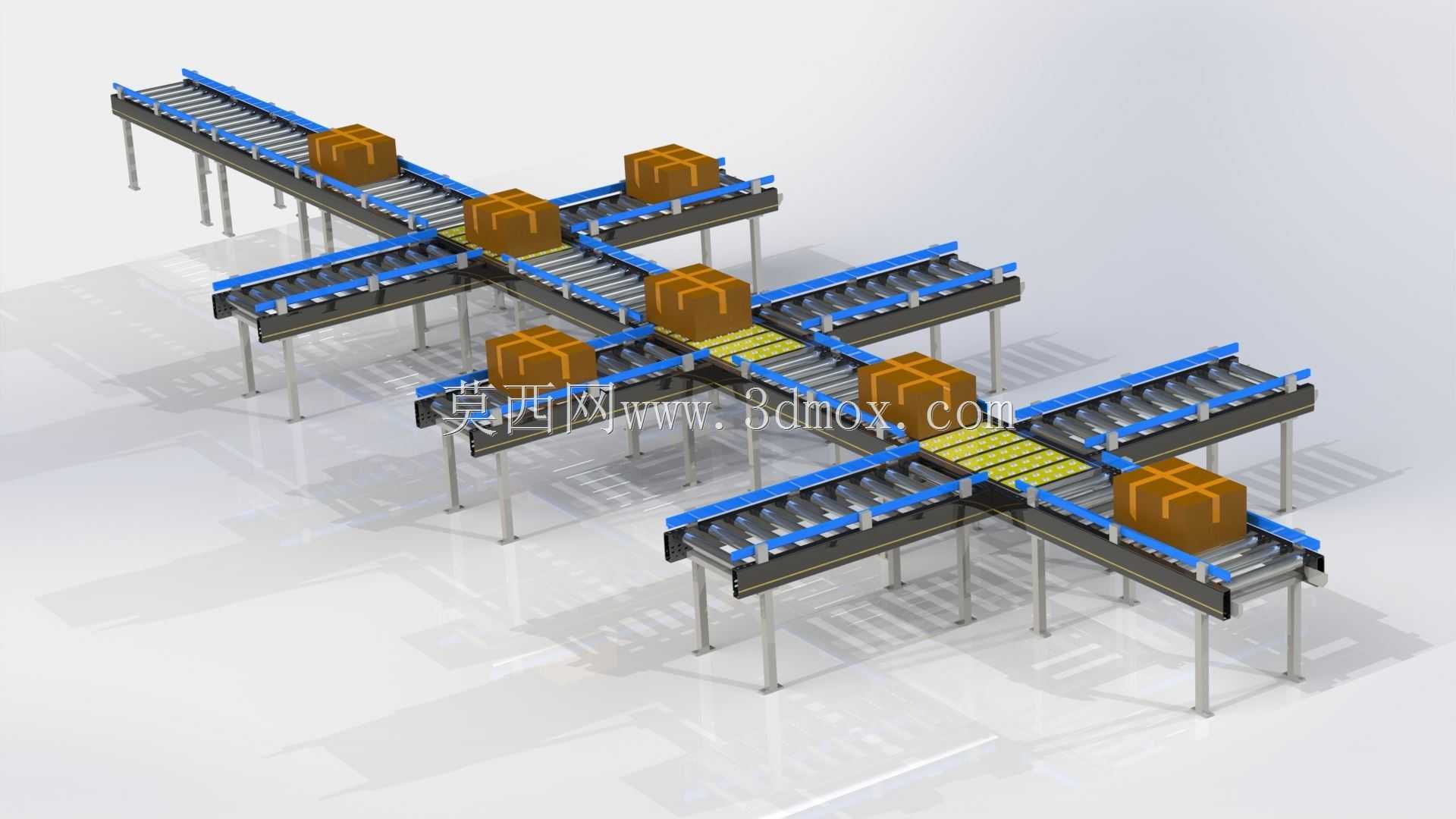

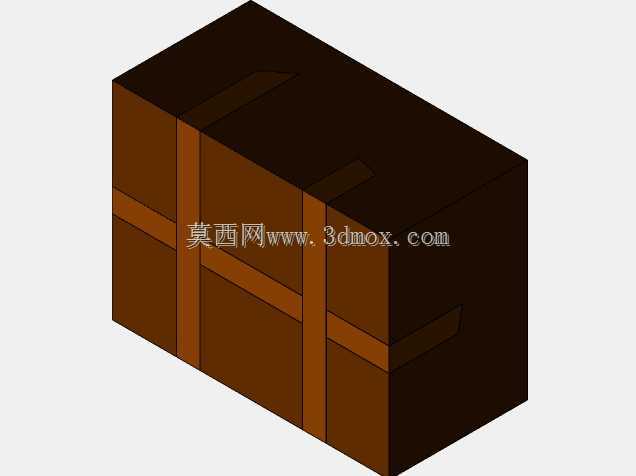

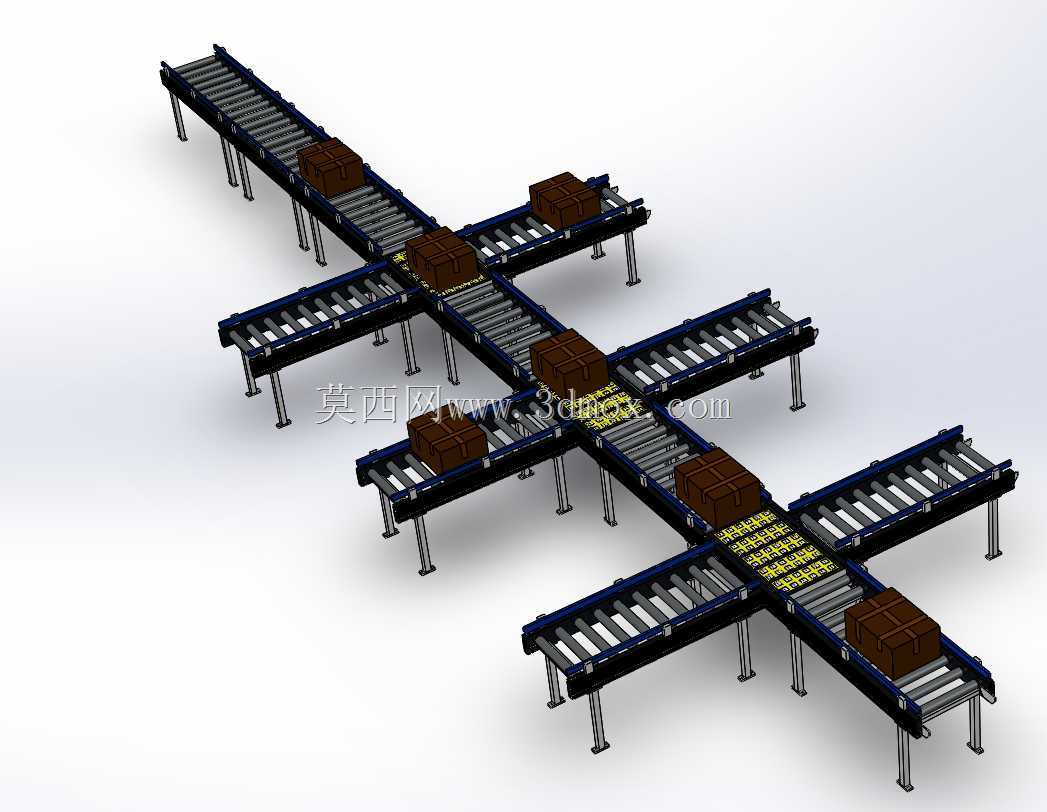

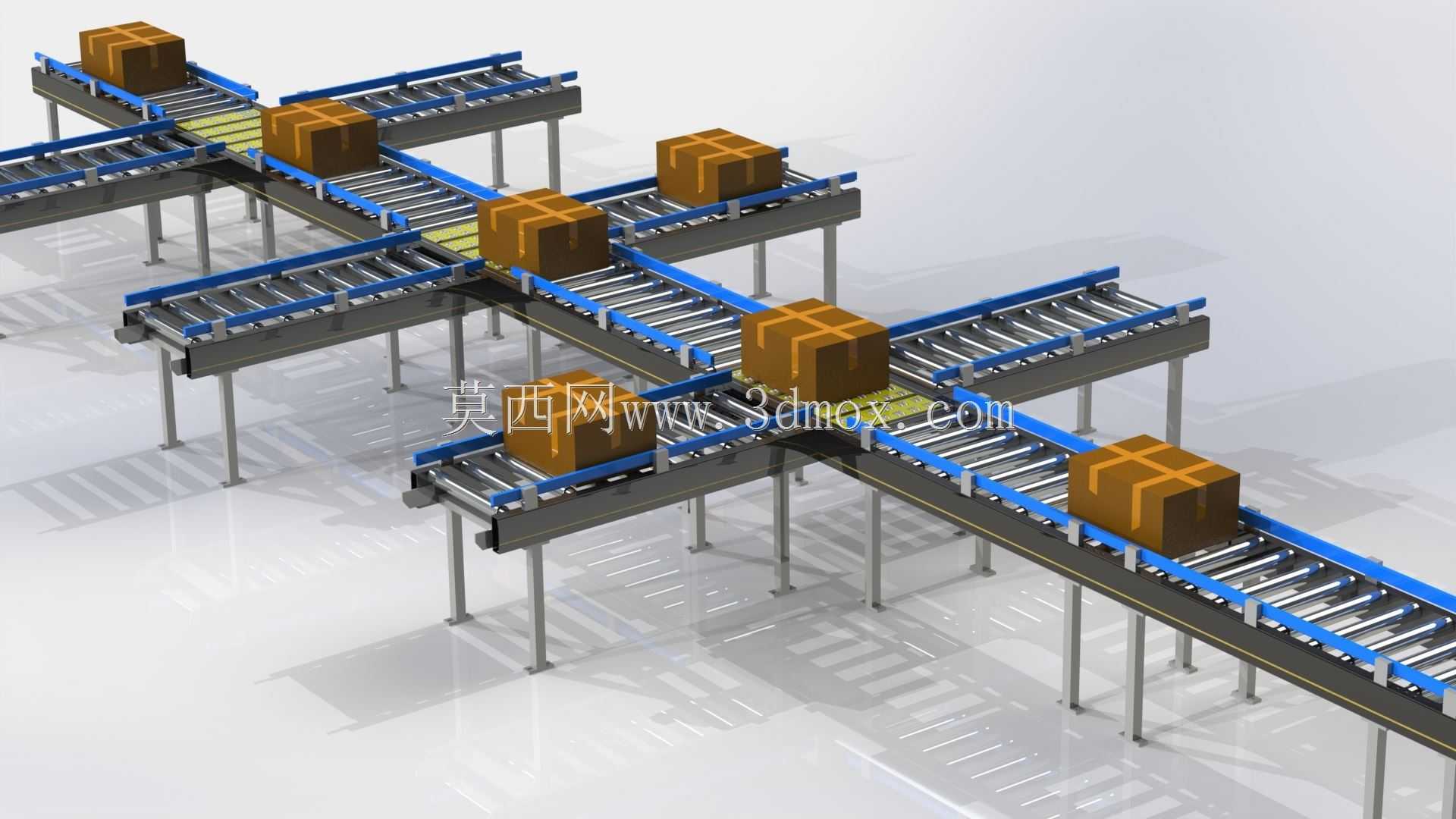

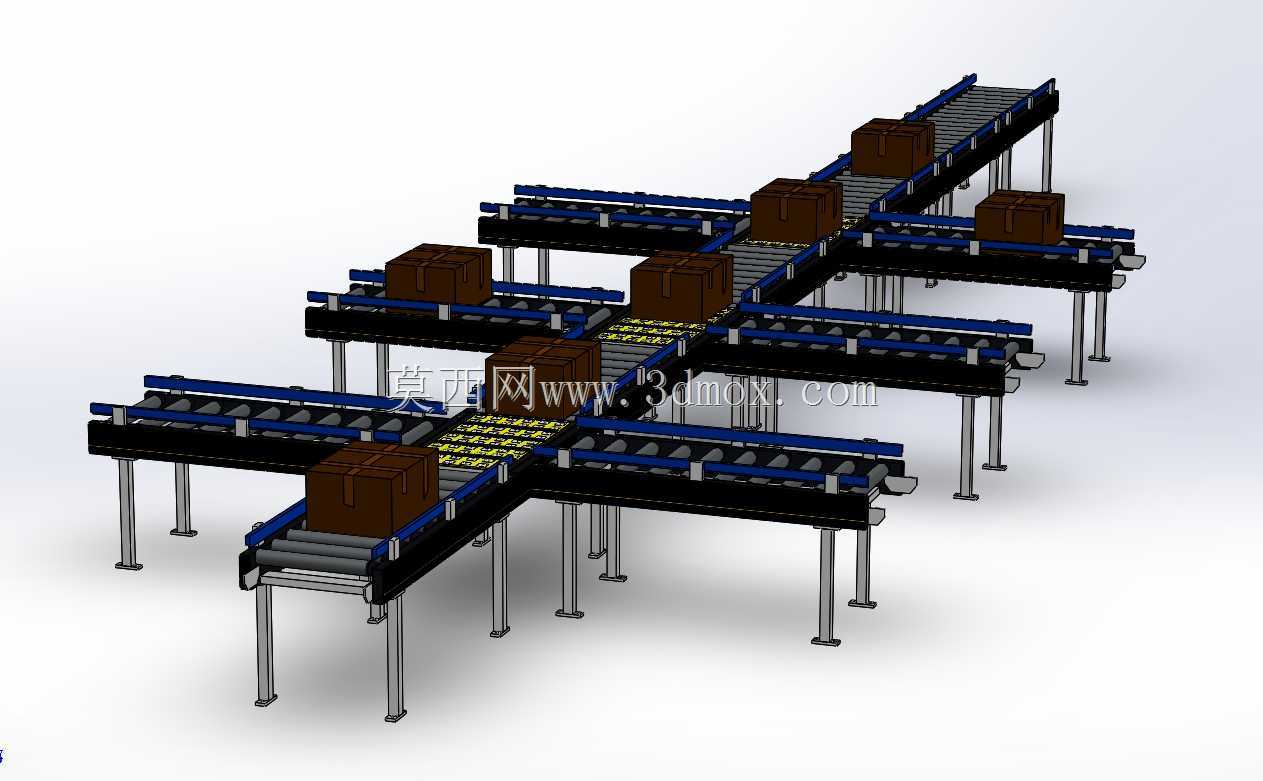

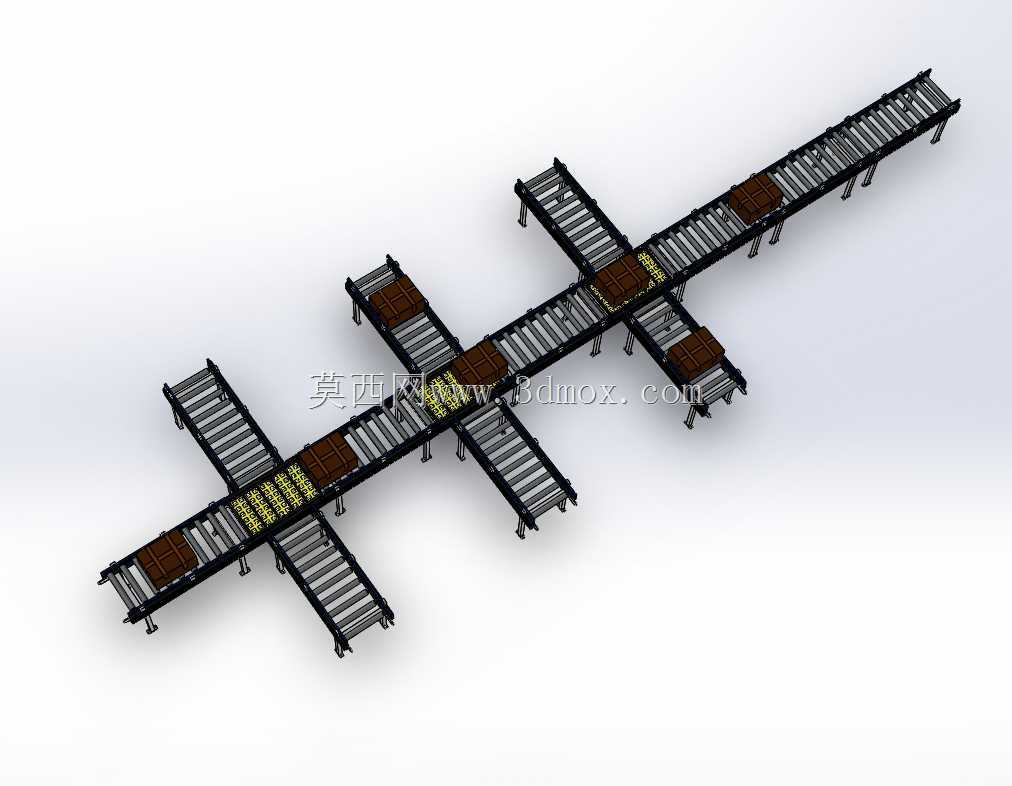

这套交叉布局的辊道分拣输送结构，主要面向电商仓储、快消品周转、生产车间成品出库这类需要多流向货物分流的场景，替代传统人工分拣搬运的低效模式，可实现箱体类货物在不同输送支路间的自动转向分流，适配标准瓦楞纸箱、周转箱等底面平整的单元化货物。从结构设计逻辑来看，整体采用模块化分段拼接思路，主输送段与分流段呈十字交叉排布，每段辊道的机架采用型钢焊接后做表面喷塑处理，支腿配置可调脚杯，可适配地面存在30mm以内高度差的安装现场，无需额外做地面预埋处理，单段标准输送单元的有效输送宽度适配常见的400-600mm宽度规格箱体，支腿高度常规设置在750mm，符合人工辅助操作的人机工程高度，若有高位对接需求也可调整支腿长度适配不同进出料口高度。功能实现层面，直线输送段依靠密集排布的动力辊筒带动货物沿主路径行进，交叉位置的转向模块采用顶升式移载结构，当货物抵达分流点位时，对应位置的顶升机构抬升横向输送组件，将货物从主输送线托离后沿横向支路送出，完成不同流向的分拣动作，整套结构的辊筒间距设置为75mm，可避免尺寸偏小的箱体在输送过程中出现卡滞、下陷问题，同时辊筒端部采用双轴承支撑结构，长时间运行下的径向跳动量控制在0.2mm以内，保证货物输送过程平稳无明显颠簸。设计过程中充分考虑了现场安装的边界条件，各模块之间采用连接板螺栓拼接，无需现场焊接作业，单段模块的最大长度控制在2m以内，可通过标准货梯完成楼层转运，适配老旧厂房、高层仓储的安装运输限制；输送线侧边预留了传感器安装位与电气走线槽，可直接对接光电传感器、扫码设备，实现货物信息识别后的自动分流控制，无需额外对机架做二次打孔加工。在实际应用中，这套结构可根据场地布局灵活拓展支路数量，既可以做单十字交叉的两向分流，也可多组拼接形成多节点的分拣网络，适配不同规模的仓储分拣需求，输送速度可根据前端产能调整在0.2-0.8m/s区间，常规配置下单路分流效率可达每小时1200件，能够匹配多数中小规模仓储的出库分拣节拍，同时辊道两侧预留了护栏安装孔位，针对易滑落的货物可加装侧护栏，避免输送过程中货物掉落。
