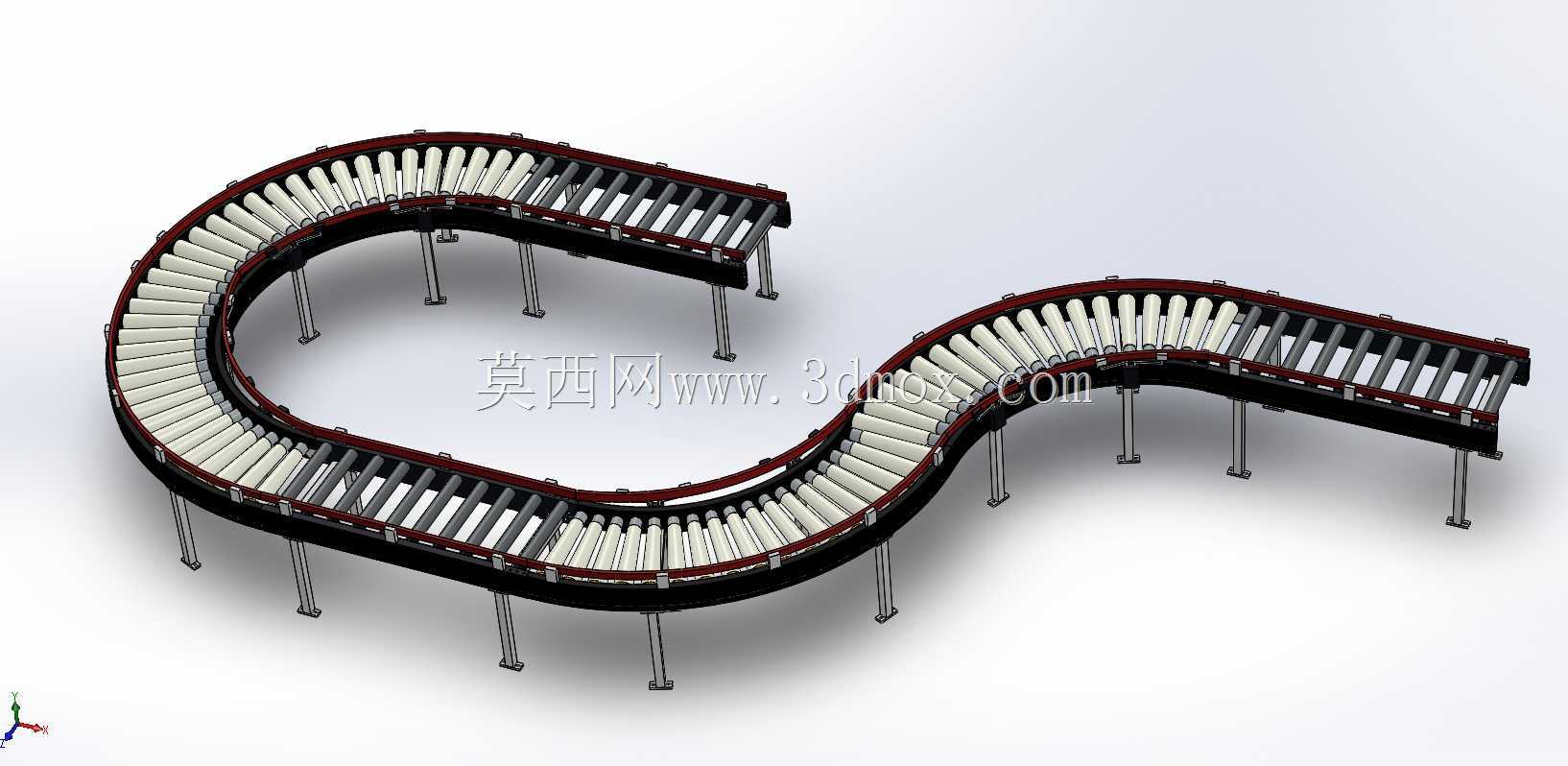

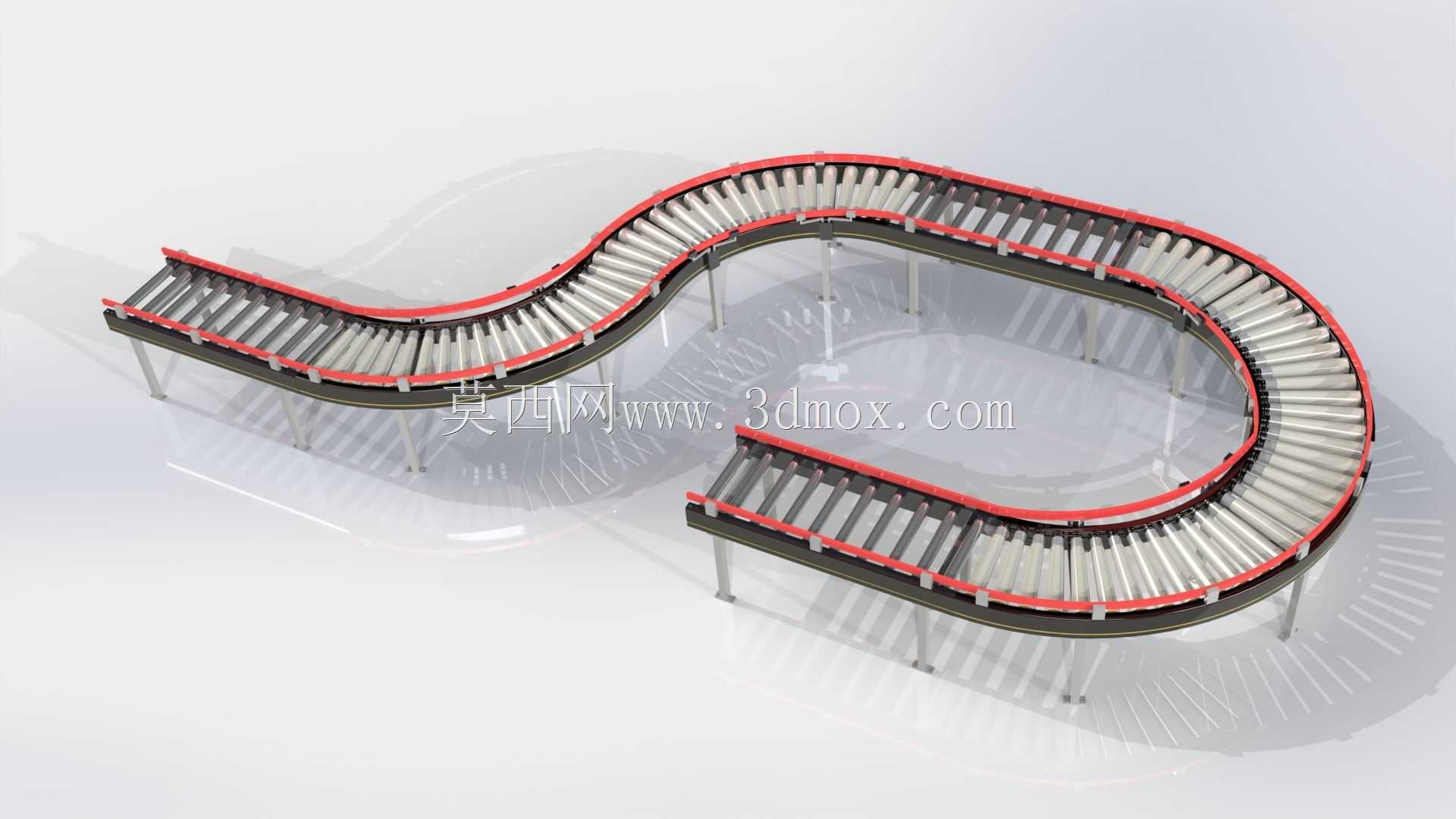

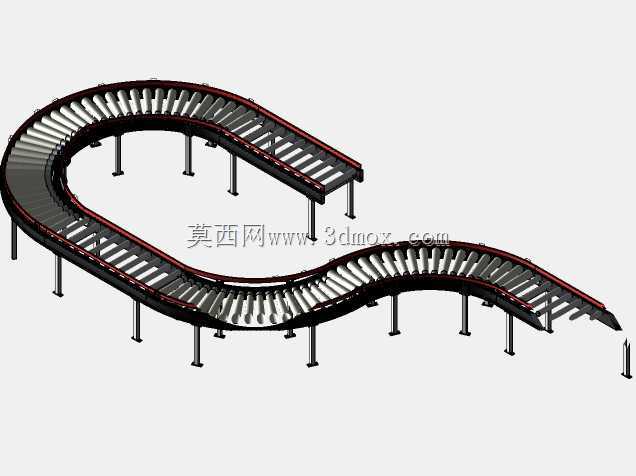

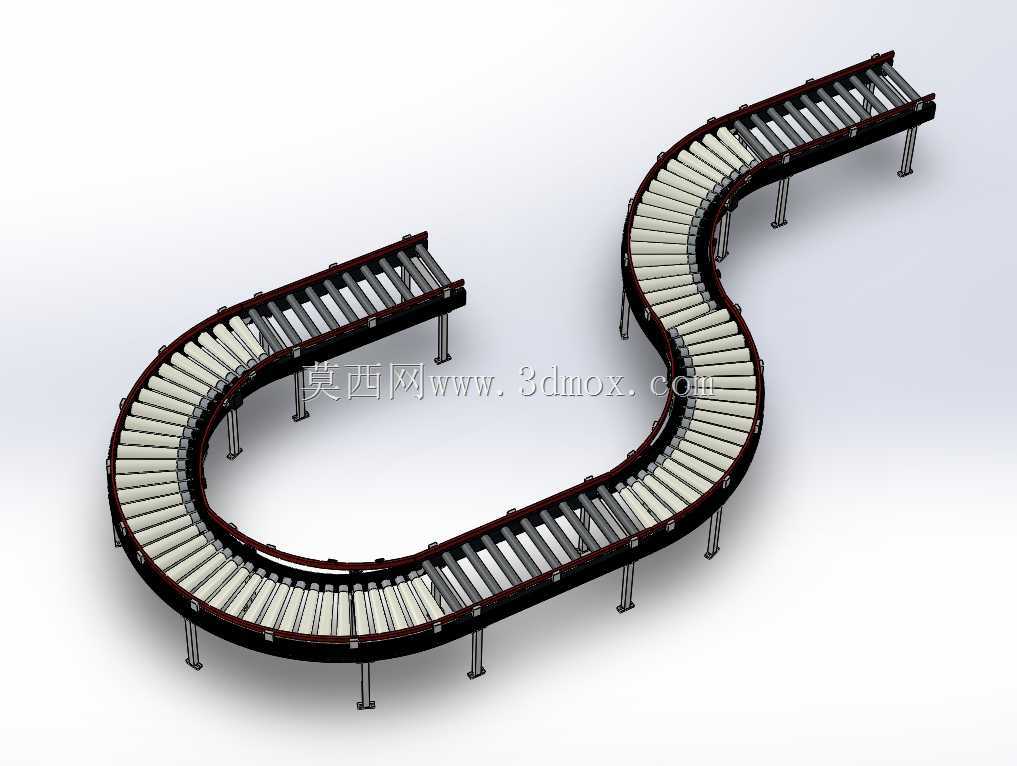

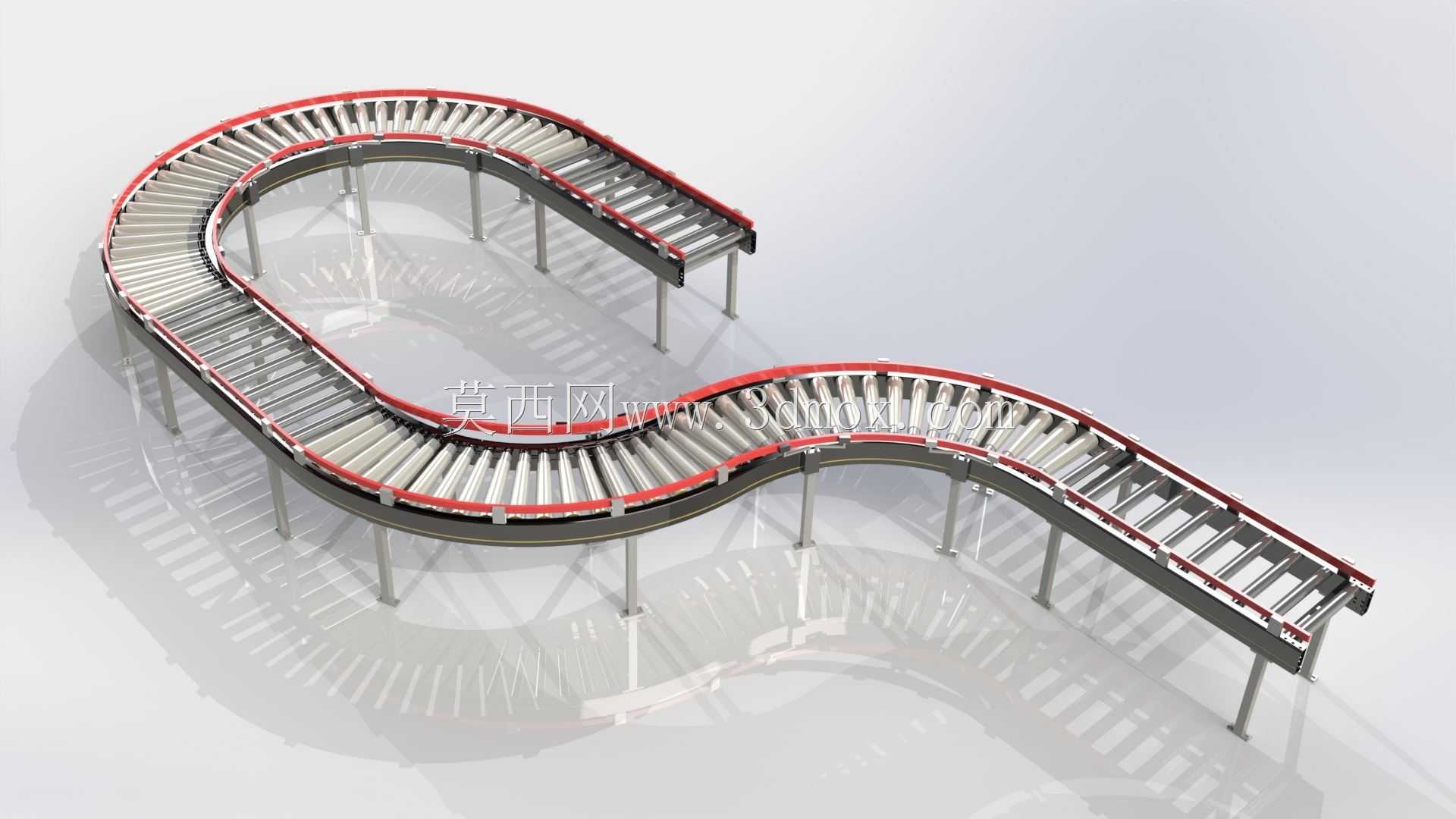

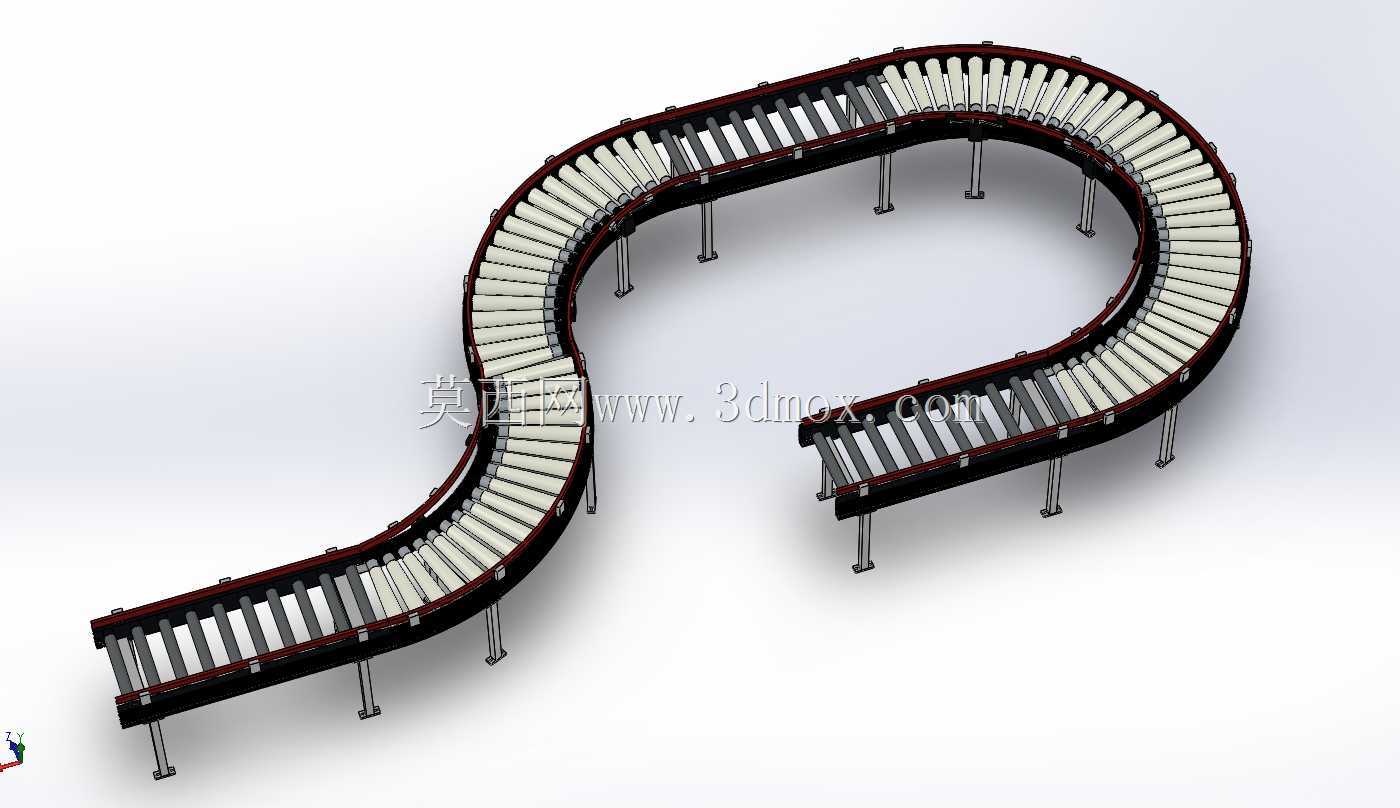

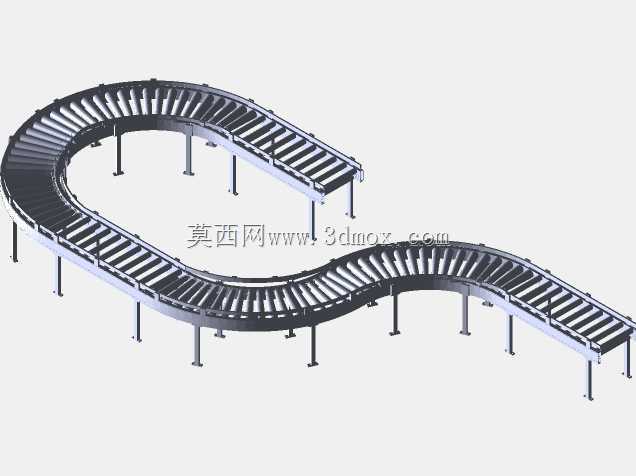

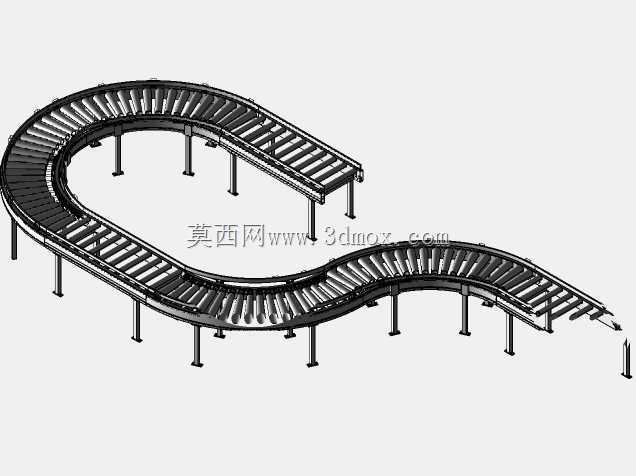

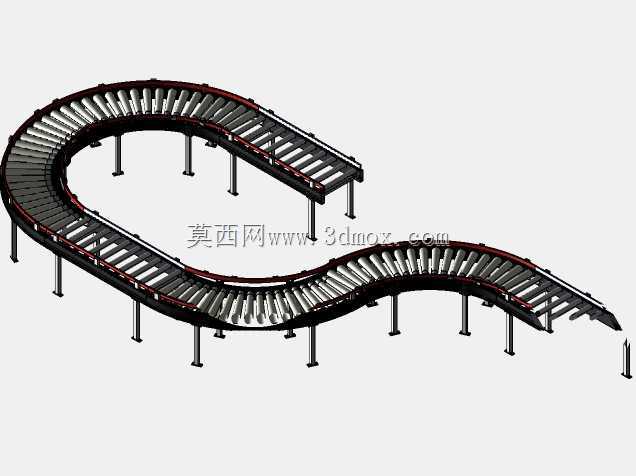

S型弯道动力滚筒输送线结构设计

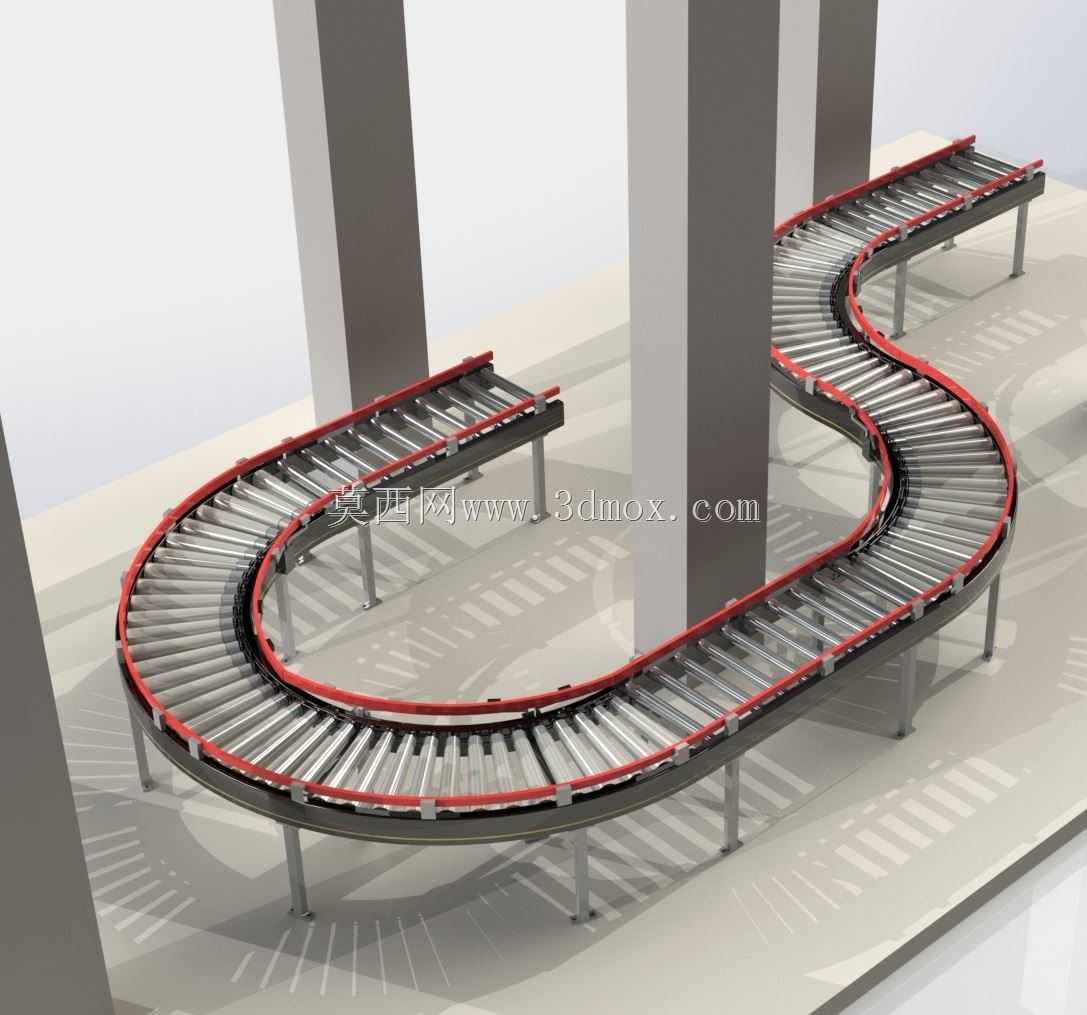

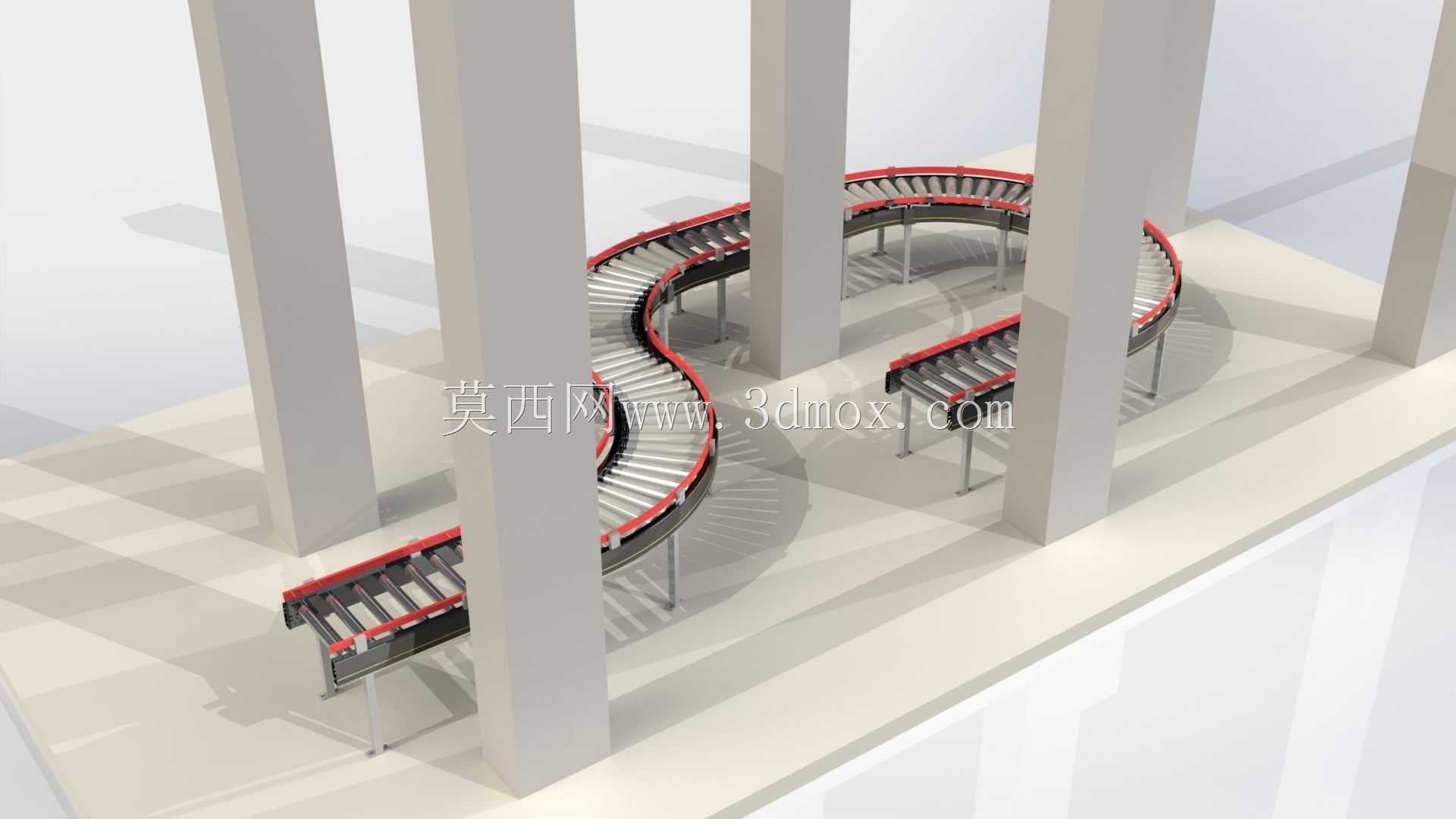

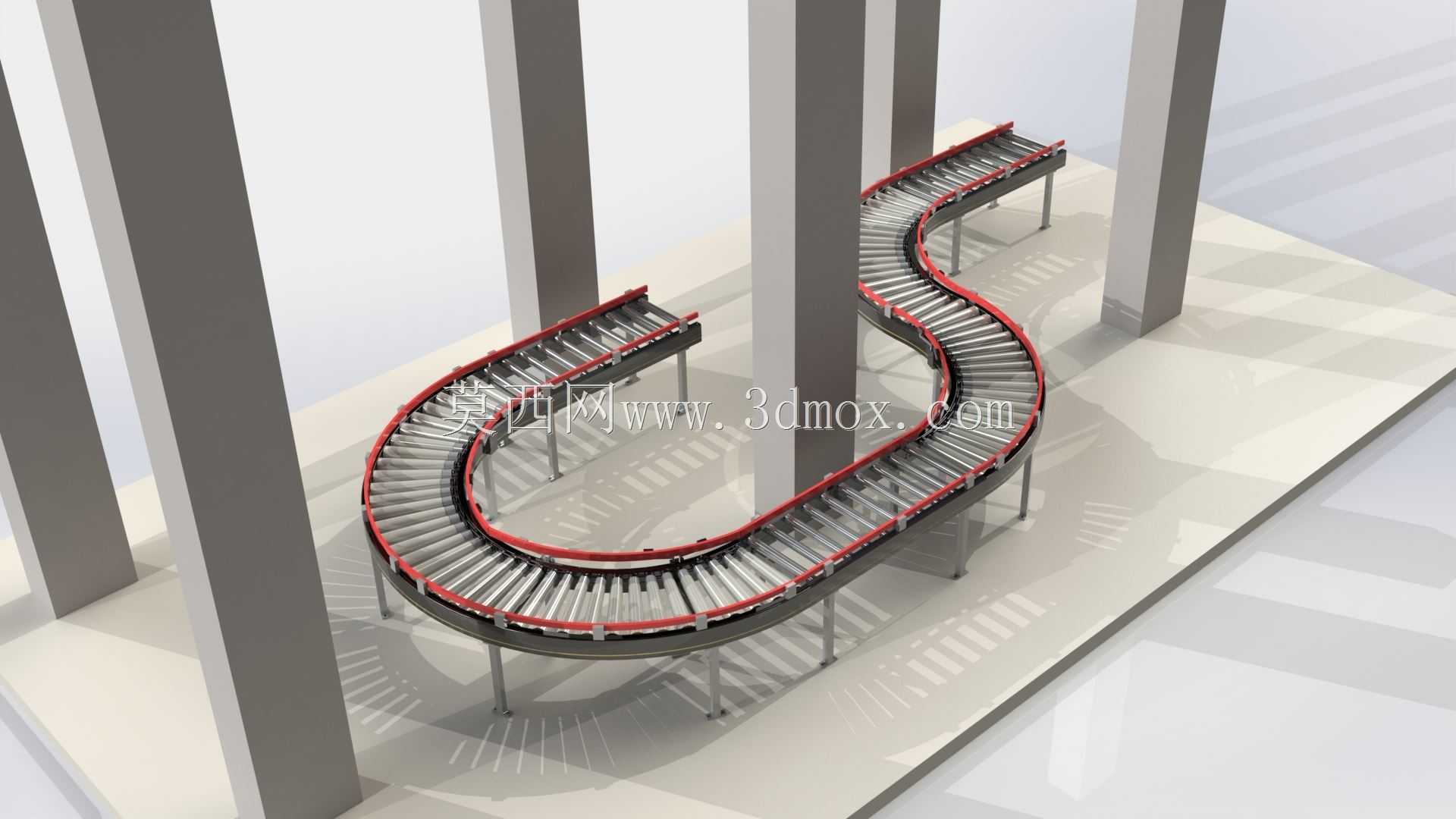

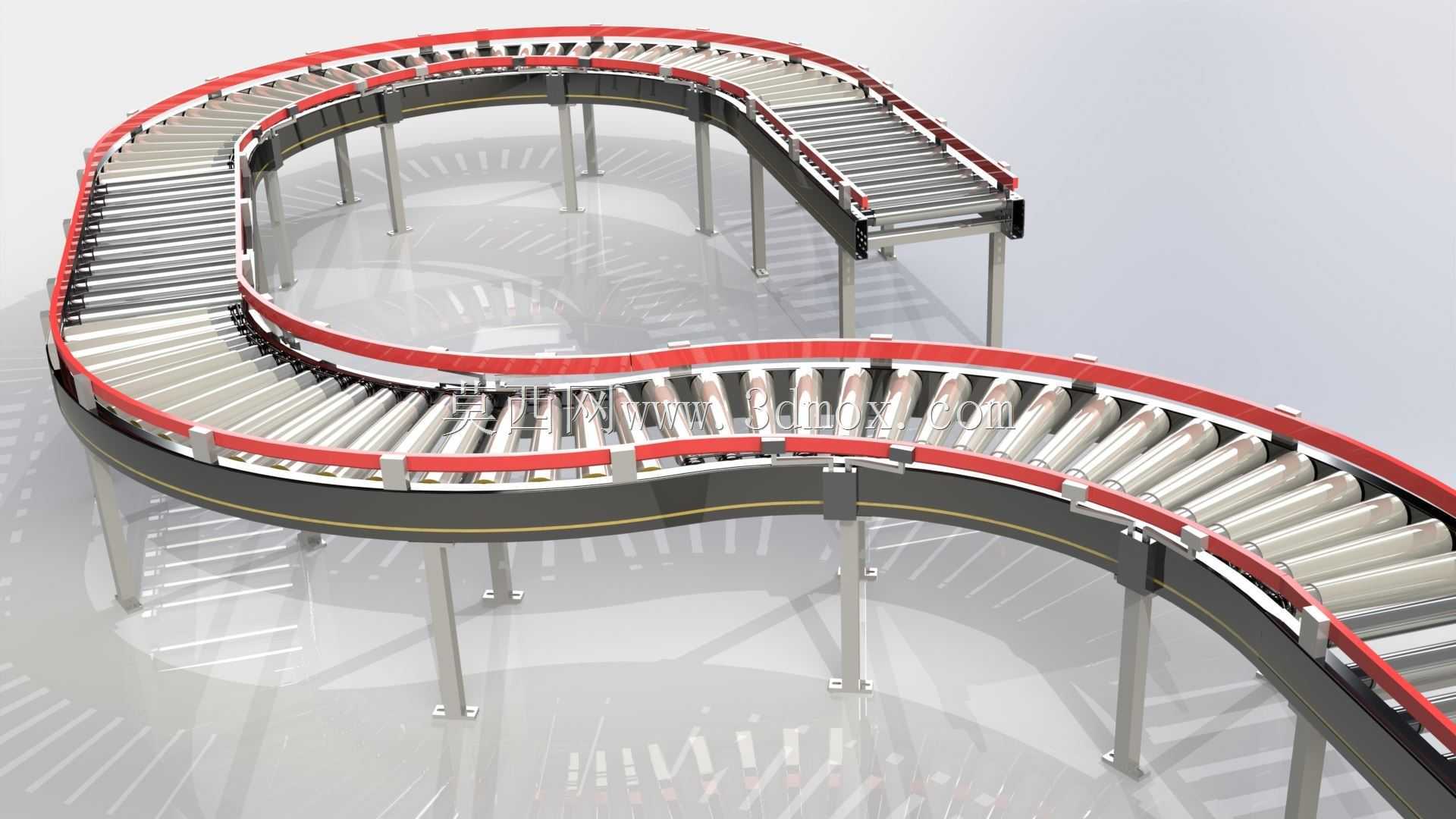

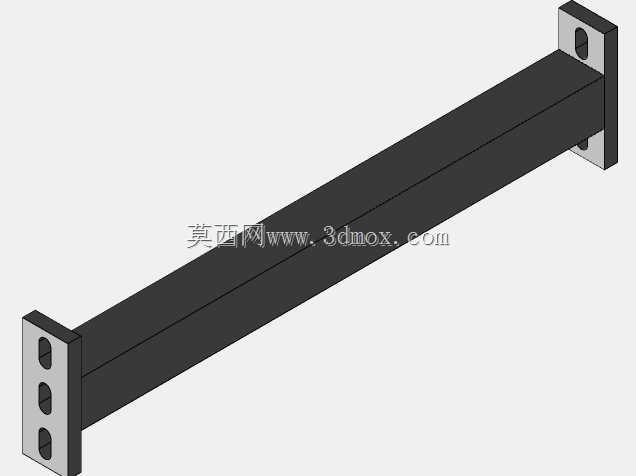

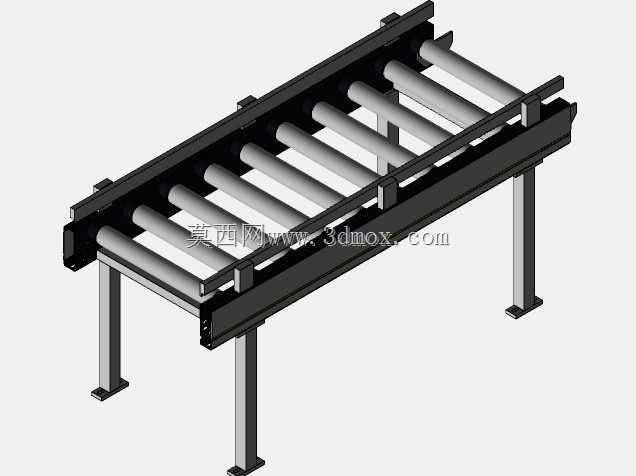

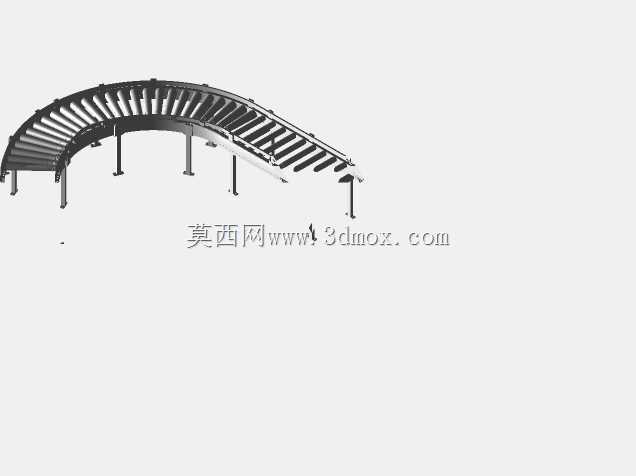

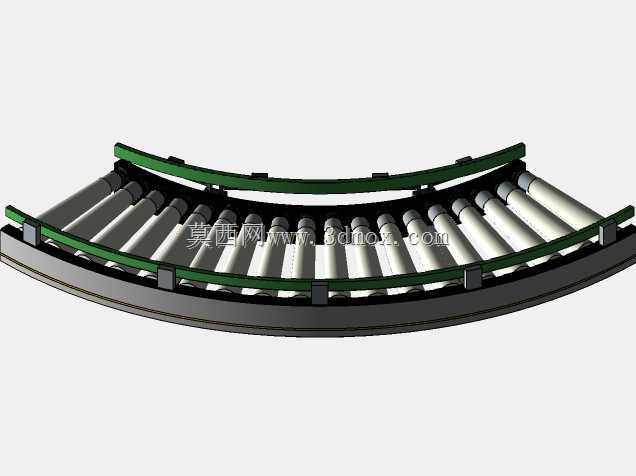

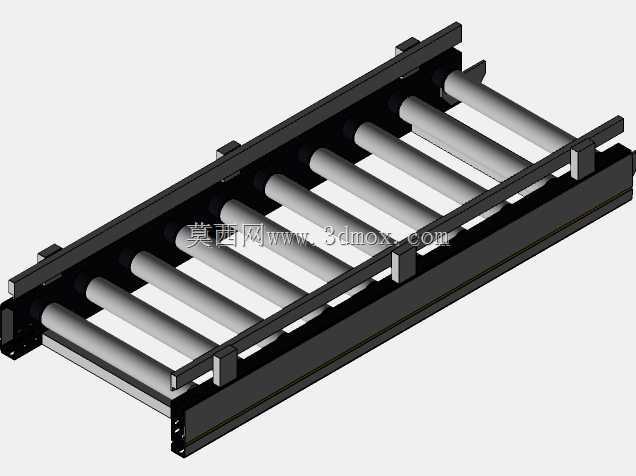

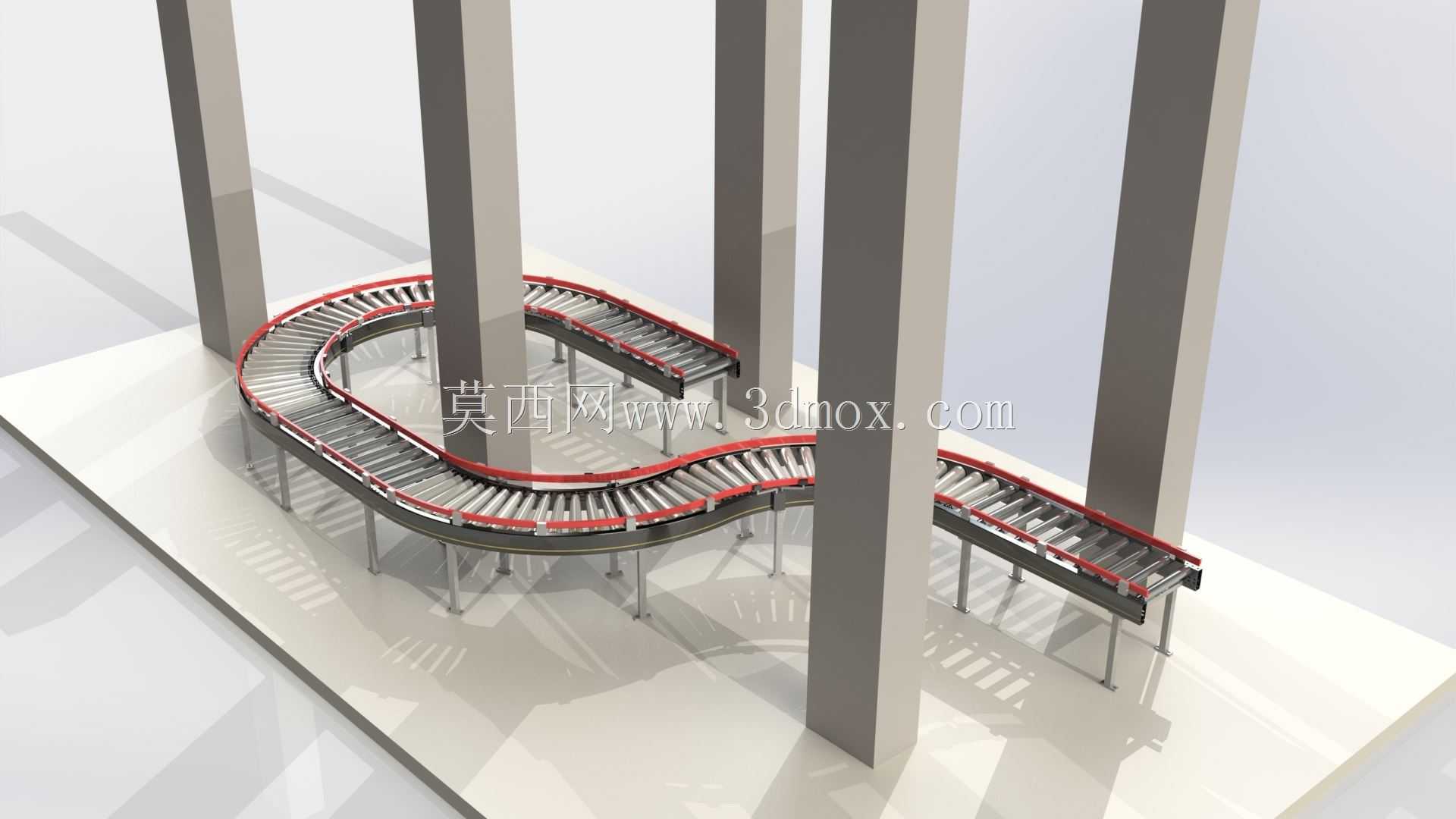

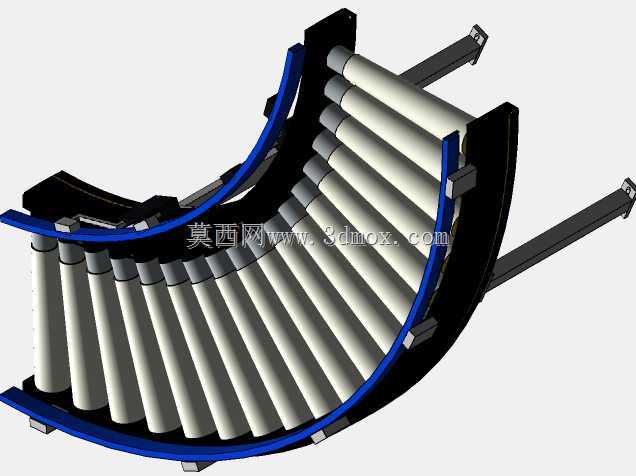

这套S型弯道滚筒输送结构，主要适配车间内存在立柱遮挡、通道弯折的生产布局场景，常见于电商仓储分拣区、电子组装生产线、包装成品转运段，用来解决直线输送无法绕开固定建筑结构、多工位折线衔接的输送需求，可实现箱装物料、工装托盘、规则包装件的连续转向输送，无需额外设置转角移栽机构，减少物料在转角处的二次搬运与对位调整环节。从结构设计逻辑来看，整体采用分段式机架拼接方案，直线段与弯道段的机架采用标准化型材焊接底座，支腿配置可调脚杯，可根据现场地面平整度调整整体水平度，支腿间距经过载荷校核，避免长段输送过程中机架出现下挠变形。弯道段的滚筒采用锥形设计，锥度根据转弯半径匹配计算，保证输送过程中物料在弯道处内外侧线速度匹配，不会出现物料偏移、卡滞或者甩出现象，滚筒两侧设置导向挡边，挡边高度根据常规输送物料的底部尺寸设定，既可以引导物料沿弯道轨迹行进，又不会对物料侧面造成剐蹭磨损。滚筒的驱动采用多楔带传动方案，相邻滚筒之间通过带轮传递动力，相比单滚筒独立驱动的方案，传动结构更简洁，维护成本更低，同时可以保证整线输送速度的一致性，避免段差导致的物料堆积。安装边界方面，整线的转弯半径可根据现场空间调整，直线段的单节长度可根据输送距离灵活拼接，机架宽度适配常规400-800mm宽度的输送物料，支腿的高度调节范围覆盖车间常用的700-1200mm作业面高度，可直接对接生产工位、包装台、仓储入库口等不同高度的对接设备。在实际选型应用中，该结构可根据输送物料的单重调整滚筒壁厚、轴径以及驱动电机功率，针对较重的工装托盘输送场景，可将普通碳钢滚筒替换为加厚镀锌滚筒，同时加密滚筒间距，避免物料底部悬空导致的输送卡顿；针对轻型包装件输送场景，可适当放大滚筒间距，降低整线制造成本。弯道段的内侧导向边可根据需求加装耐磨条，减少长期输送过程中导向边的磨损，延长设备整体使用寿命。整线的动力段可根据布局需求设置多个驱动单元，长距离输送时避免单电机负载过大导致的传动打滑，同时可在直线段位置加装阻挡机构、扫码工位、分拣拨爪等功能模块，适配不同生产工艺的拓展需求，无需对主体机架做大规模改动。
