多款FAG微型深沟球轴承三维选型参考模型

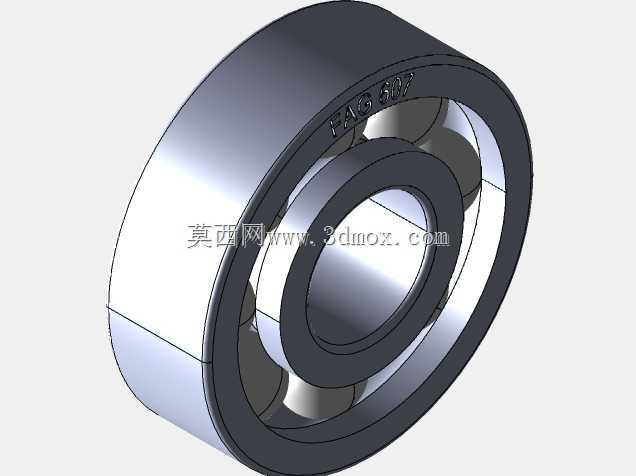

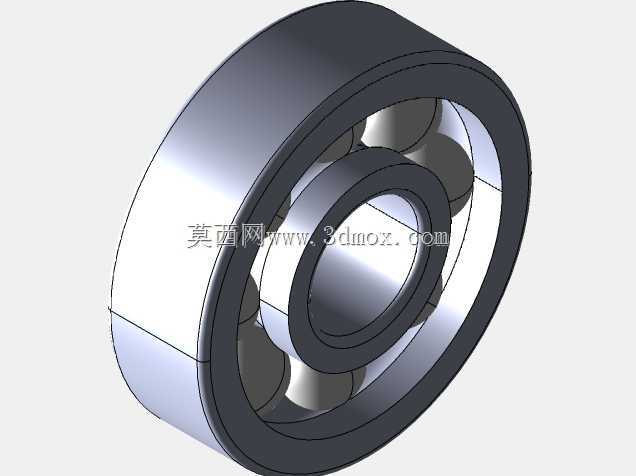

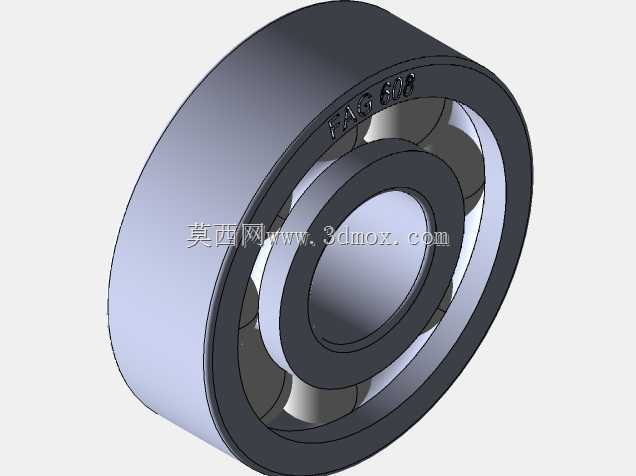

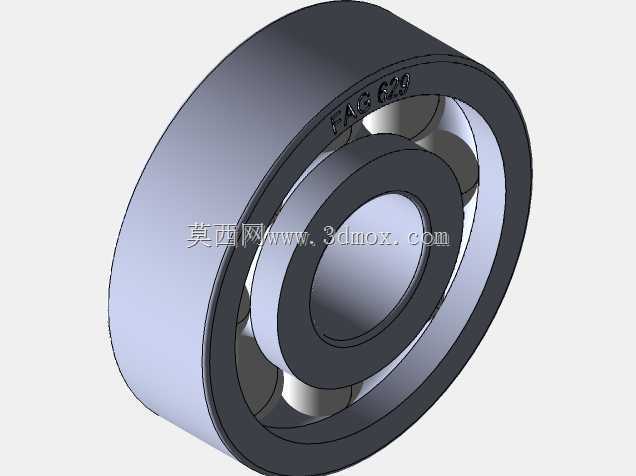

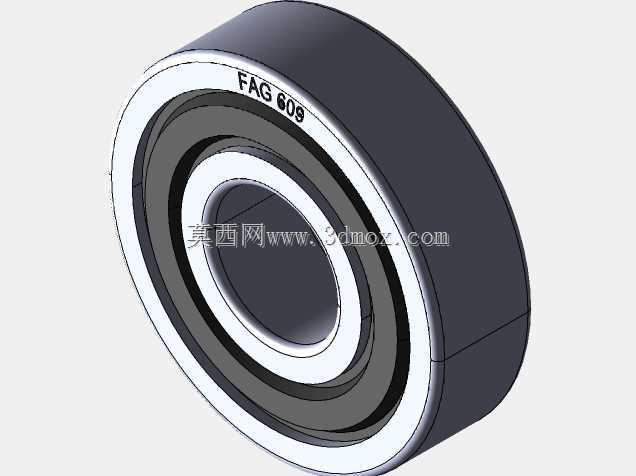

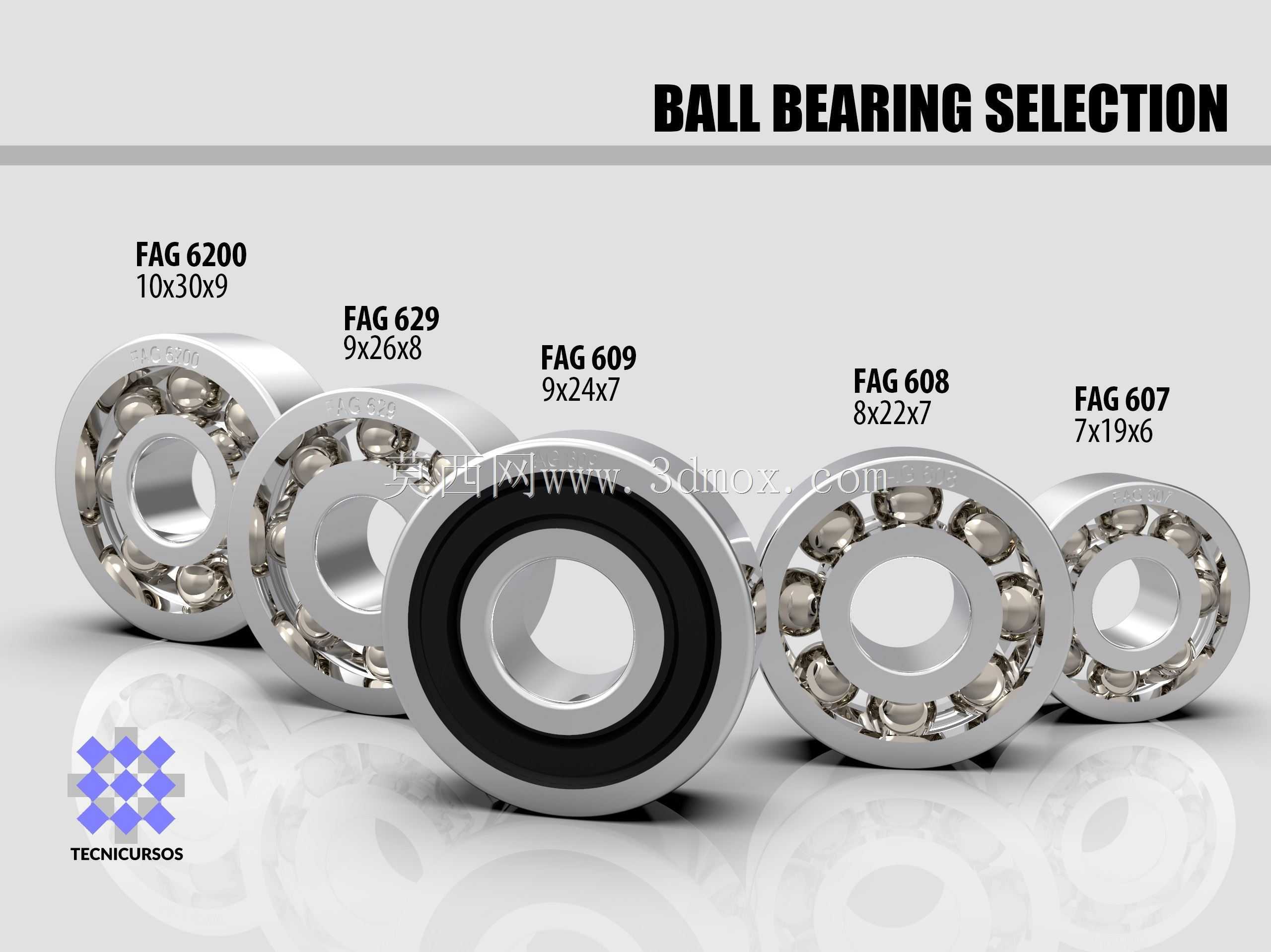

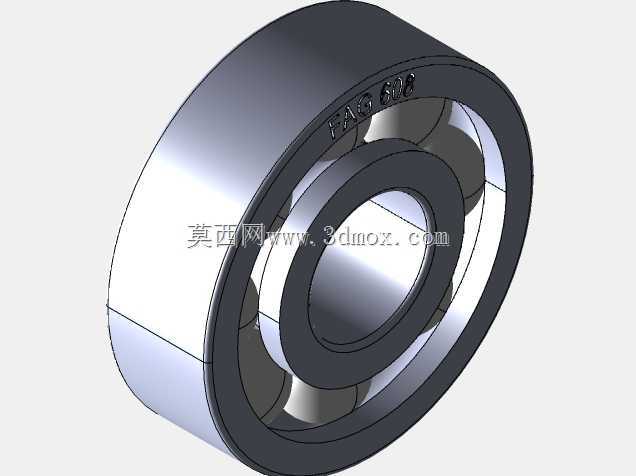

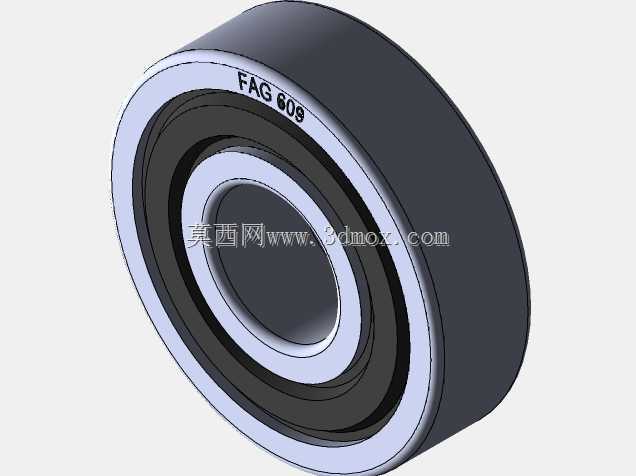

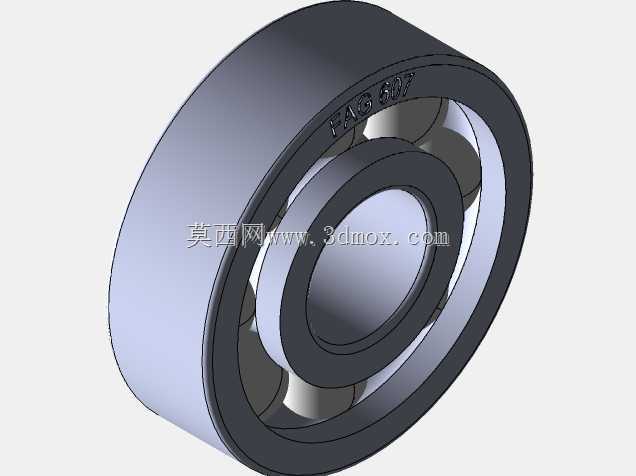

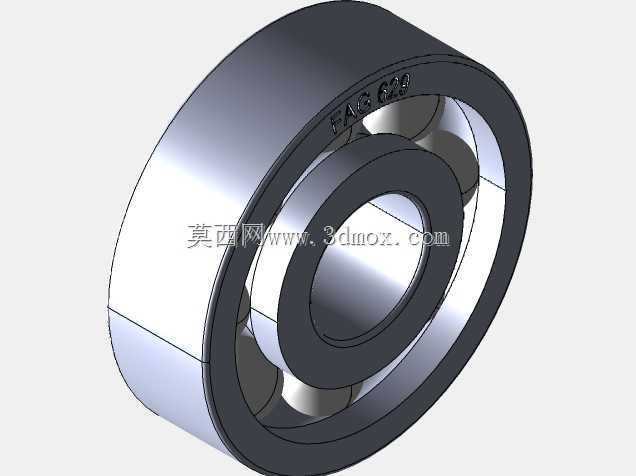

日常做非标设备传动结构选型时，微型深沟球轴承是小载荷回转部位最常用的标准件，这次整理的几款FAG系列微型轴承模型，覆盖了从小型检测设备、精密仪器到小型电动工具、家用小电器的常见安装场景，能帮结构工程师在方案阶段快速完成装配干涉检查，省去反复查样本核对尺寸的冗余步骤。做小载荷回转结构设计时，首先要明确安装边界的限制，这几款轴承分别对应不同的内径、外径与宽度尺寸，比如内径7mm的款适配小型传动轴的轻载传动场景，内径10mm的款可承载稍大的径向载荷，选型时要结合轴的配合公差、轴承座的安装孔位公差做匹配，避免过盈量过大导致轴承运转卡滞，或是间隙过大引发回转精度不足、运转异响的问题。从功能特性来看，这类微型深沟球轴承主要承受径向载荷，也可承受一定程度的轴向载荷，在低转速、轻载荷的回转场景下运转平稳，摩擦阻力小，能有效降低传动过程中的能量损耗，延长设备的维护周期。设计建模时严格遵循轴承的实际结构特征，还原了内圈、外圈、滚动体、保持架的相对位置关系，其中带密封结构的款型也还原了密封圈的安装位置与尺寸，方便设计时核对密封件与周边零件的间隙，避免装配时出现密封圈被剐蹭破损的情况。实际设备应用中，这类轴承常被用在小型电机输出端、精密检测仪器的回转工作台、3D打印机的传动辊轴、小型风扇的支撑部位，还有手持电动工具的回转结构里，不同的尺寸款对应不同的载荷与转速要求，选型时除了核对安装尺寸，还要结合实际工况的转速范围、载荷大小、工作环境的粉尘与湿度情况，判断是否需要选用带密封结构的款型，防止外界粉尘、水汽进入轴承滚道，加剧滚动体与滚道的磨损。建模过程中对轴承的倒角、安装定位台阶都做了精准还原，工程师在做装配设计时，可以直接调用模型完成轴肩高度、轴承座挡边高度的匹配设计，避免出现轴肩过高顶到密封圈、或是挡边高度不足导致轴承轴向定位失效的问题。同时模型还原了轴承的实际外观质感，在做设备方案演示、装配动画制作时，也能更直观地呈现传动部位的结构细节，提升方案展示的真实度。做结构设计时，这类标准件的三维模型不需要从零开始绘制，准确的选型参考模型能大幅缩短方案设计的周期，把更多精力放在核心传动结构的优化上，同时也能减少因尺寸核对失误导致的加工装配问题，降低后续改模、返工的概率。
