伺服驱动水平螺旋装填输送装置

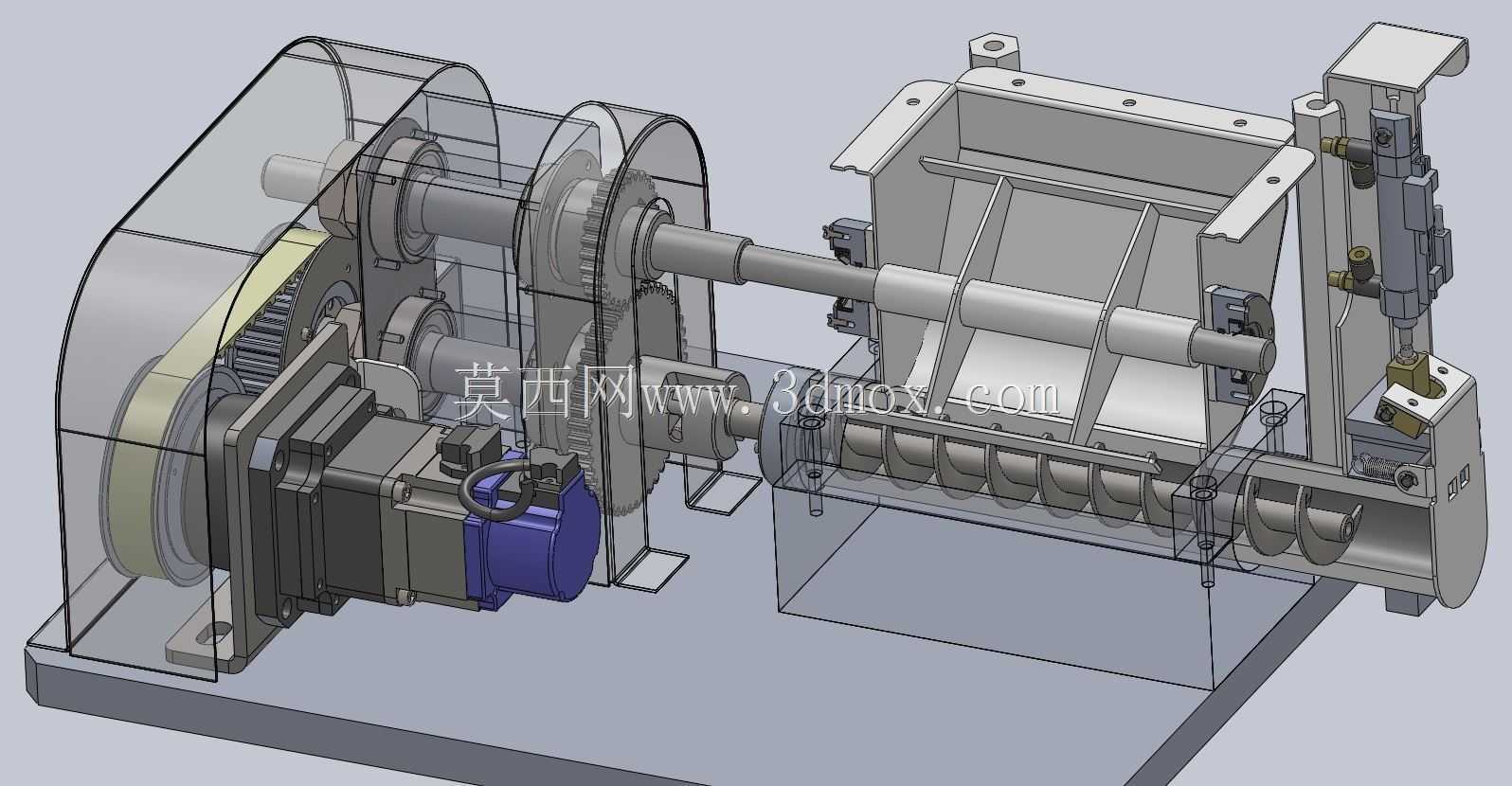

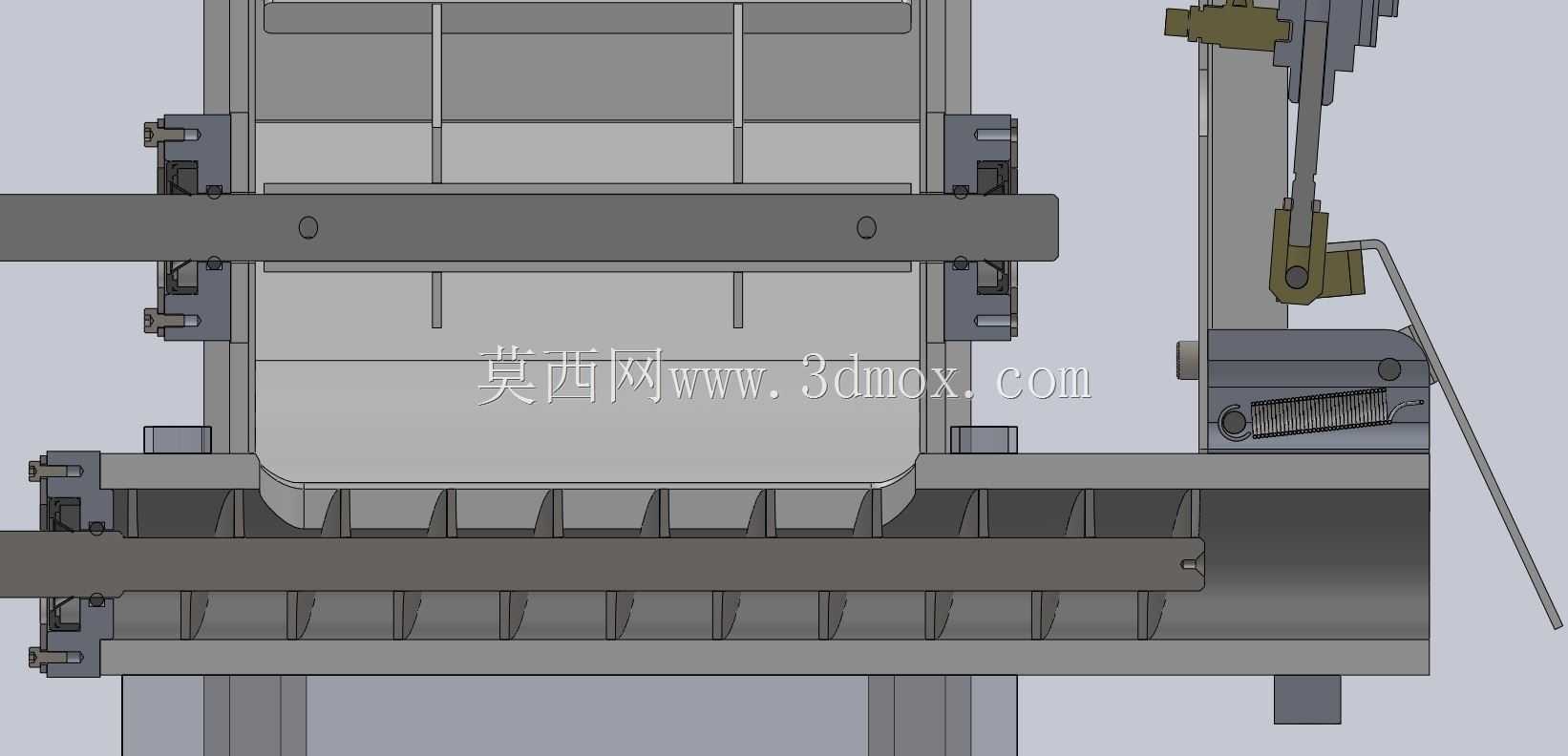

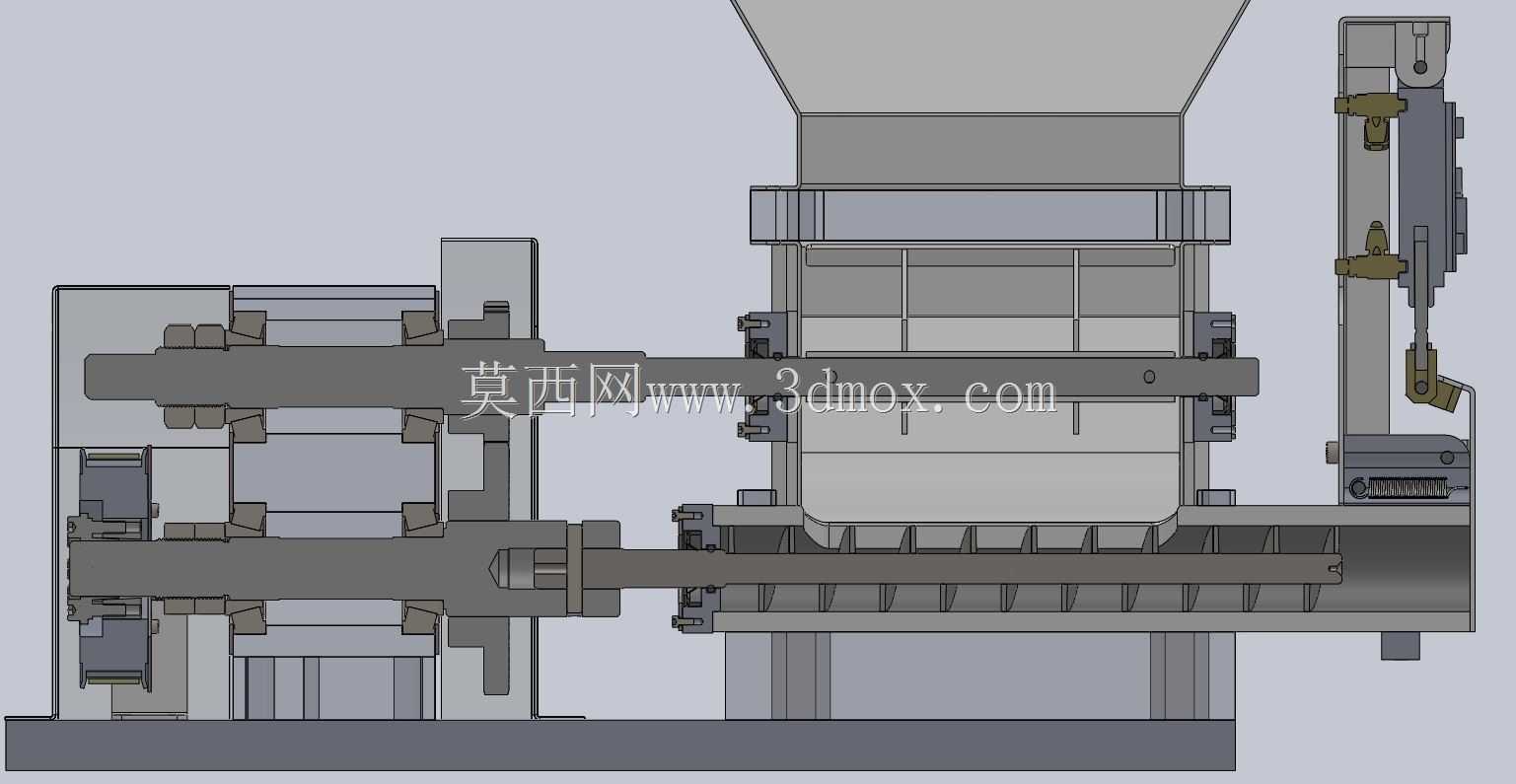

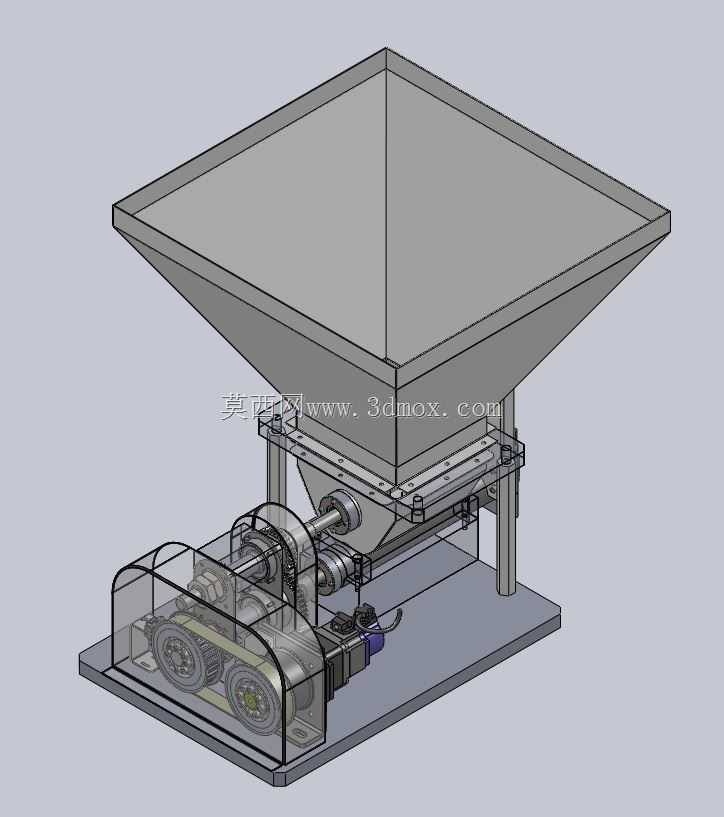

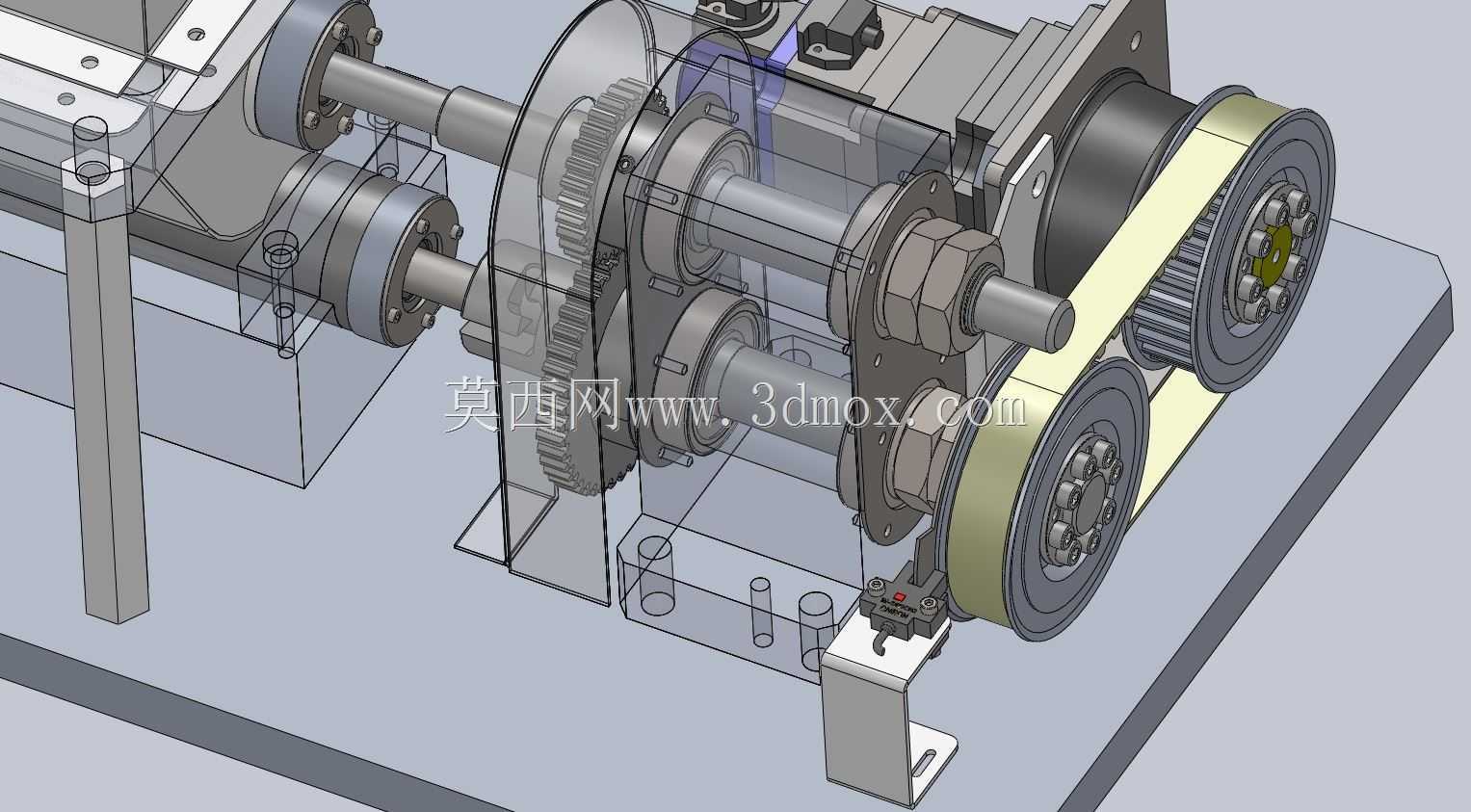

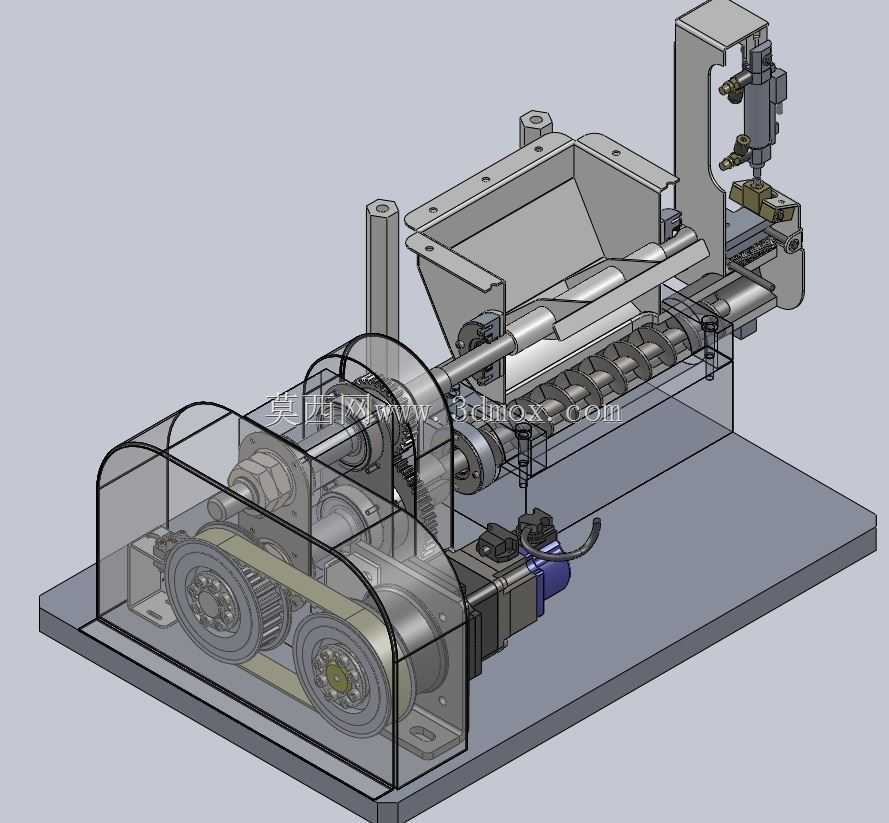

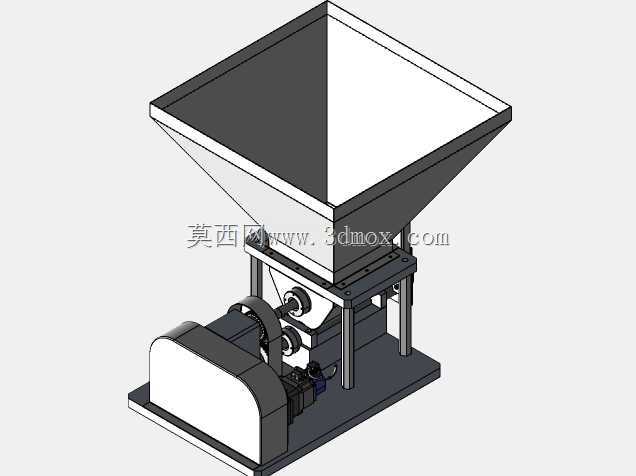

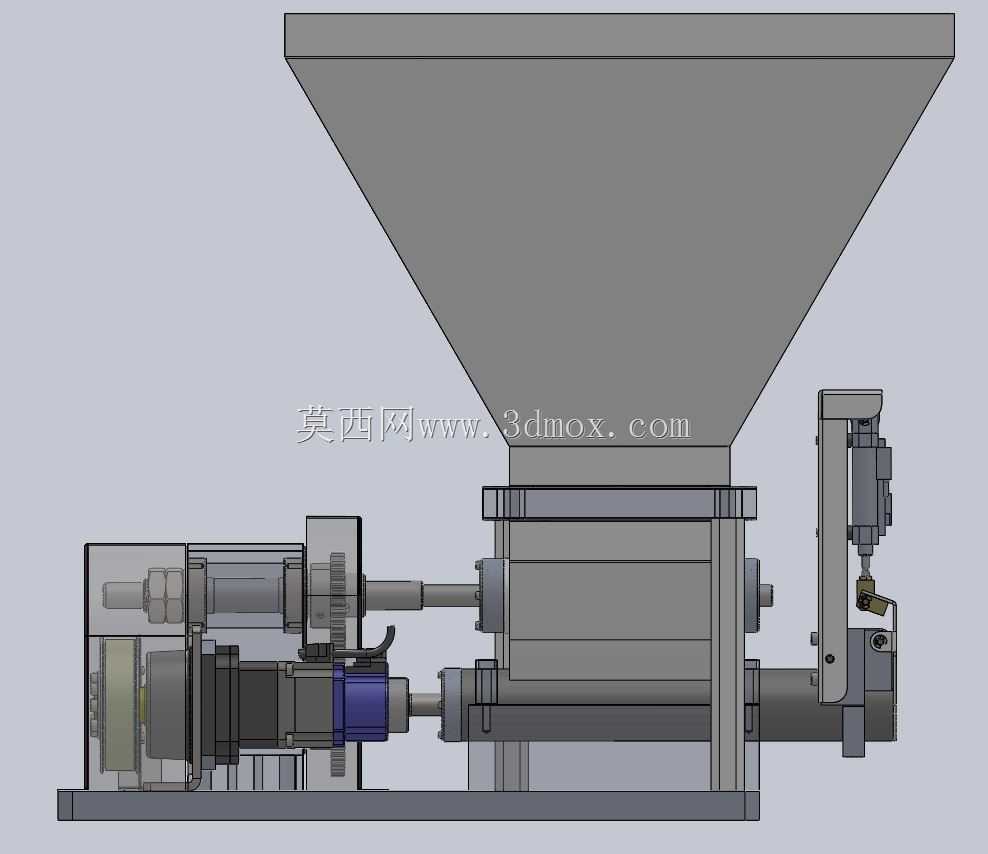

这套水平螺旋装填结构，核心面向小颗粒、粉状物料的定量输送与装填工位，常见于食品分装、精细化工配料、小型五金件排序给料这类对给料精度有要求的生产场景，区别于大倾角螺旋输送设备，水平布置的结构能更好适配平面排布的生产线工位，减少物料输送过程中的垂直落差带来的破碎或分层问题。从结构设计逻辑来看，驱动端采用1:5减速比的齿轮头搭配伺服电机，能精准控制螺旋轴的转动圈数与转速，匹配不同装填量的工况需求，传动段设置同步带轮组做一级减速，既可以缓冲伺服启停的冲击，也能把电机输出的扭矩平稳传递到螺旋主轴，外部设置透明防护外罩，既满足生产现场的安全防护要求，也能直观观察传动部件的运行状态，方便日常点检维护。料斗部分采用敞口式斜壁设计，侧壁倾斜角度匹配常见粉状、小颗粒物料的安息角，避免物料在料斗内架桥堵塞，料斗与螺旋输送腔的衔接处做了圆弧过渡，减少物料残留死角。螺旋轴采用等距变径？不，是等距等径的螺旋叶片设计，叶片与输送腔内壁的间隙控制在0.2-0.5mm区间，既避免叶片刮蹭腔壁，也能减少小粒径物料从间隙漏流导致的给料精度偏差。输出端设置了定位夹持结构，能对接不同规格的装填容器，配合伺服的定量转动，实现每一次装填的物料量误差控制在较小范围内。安装层面，整套装置采用底板式安装结构，底板预留了对应规格的安装孔位，整体安装边界的长宽尺寸适配常规的生产线台面安装需求，不需要额外做复杂的支架改造，传动侧的部件集中布置在底板一端，重心偏向驱动侧，安装时可以针对性做地脚固定，减少高速运行时的振动。设计过程中特意将电机接线端、传动维护位都朝向设备外侧，日常更换同步带、检查齿轮润滑状态时不需要拆解主体输送结构，降低后期维护的拆装工作量，螺旋输送腔采用分段式连接设计，需要清理残留物料或者更换不同规格螺旋叶片时，只需要拆解端盖即可抽出螺旋轴，适配多品类物料的换产需求。
