ArduinoUnoR3CH340开源控制板三维结构

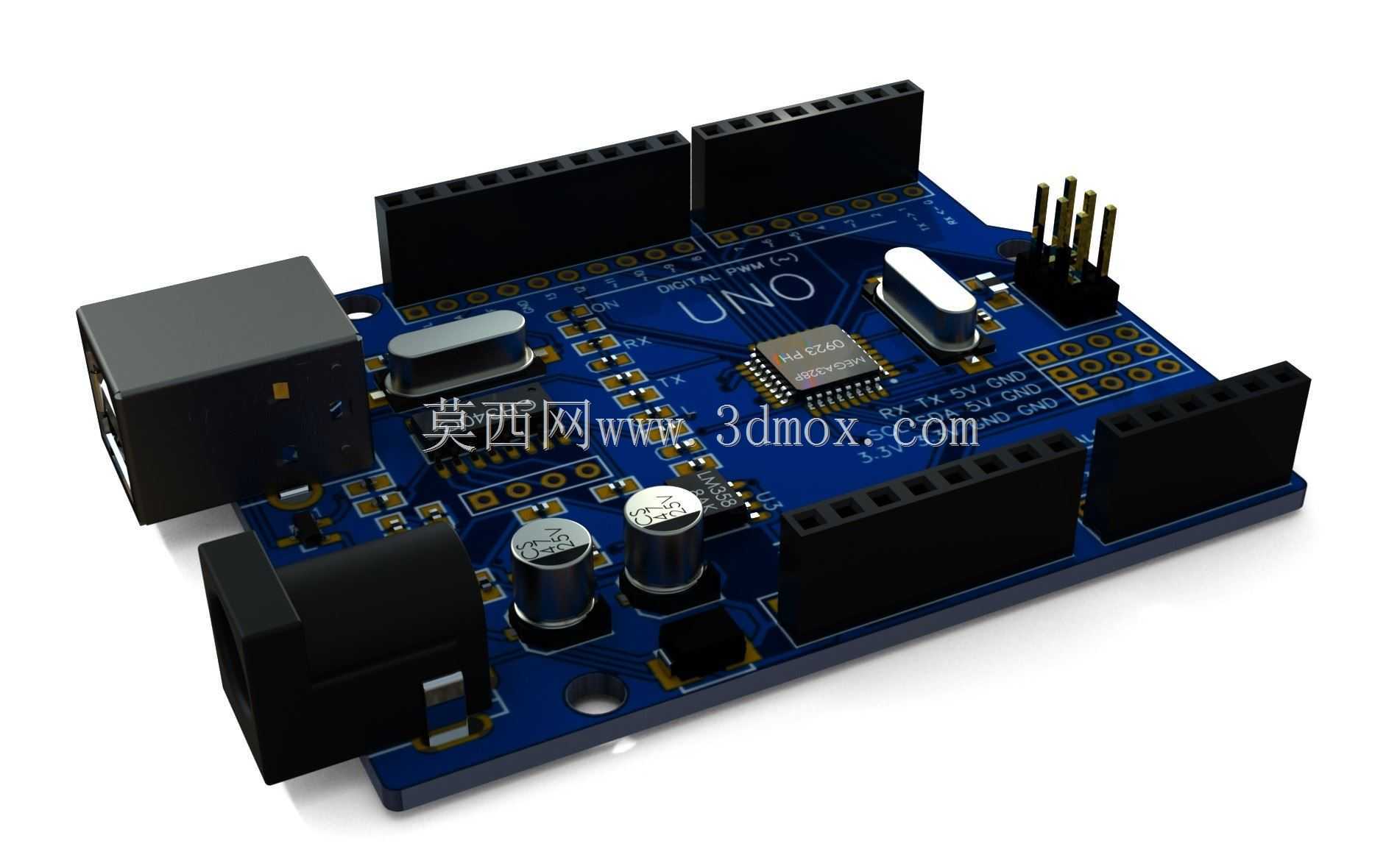

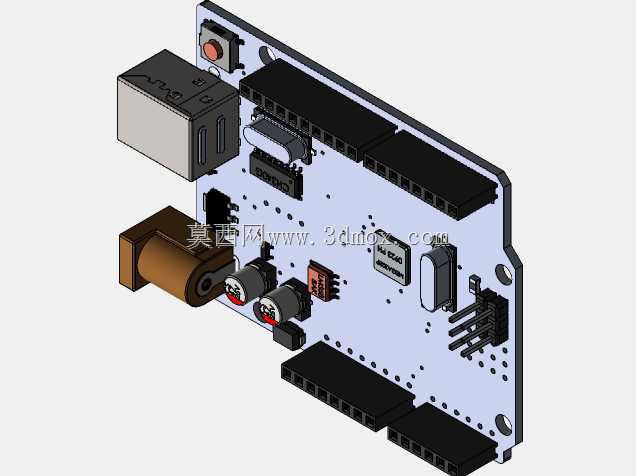

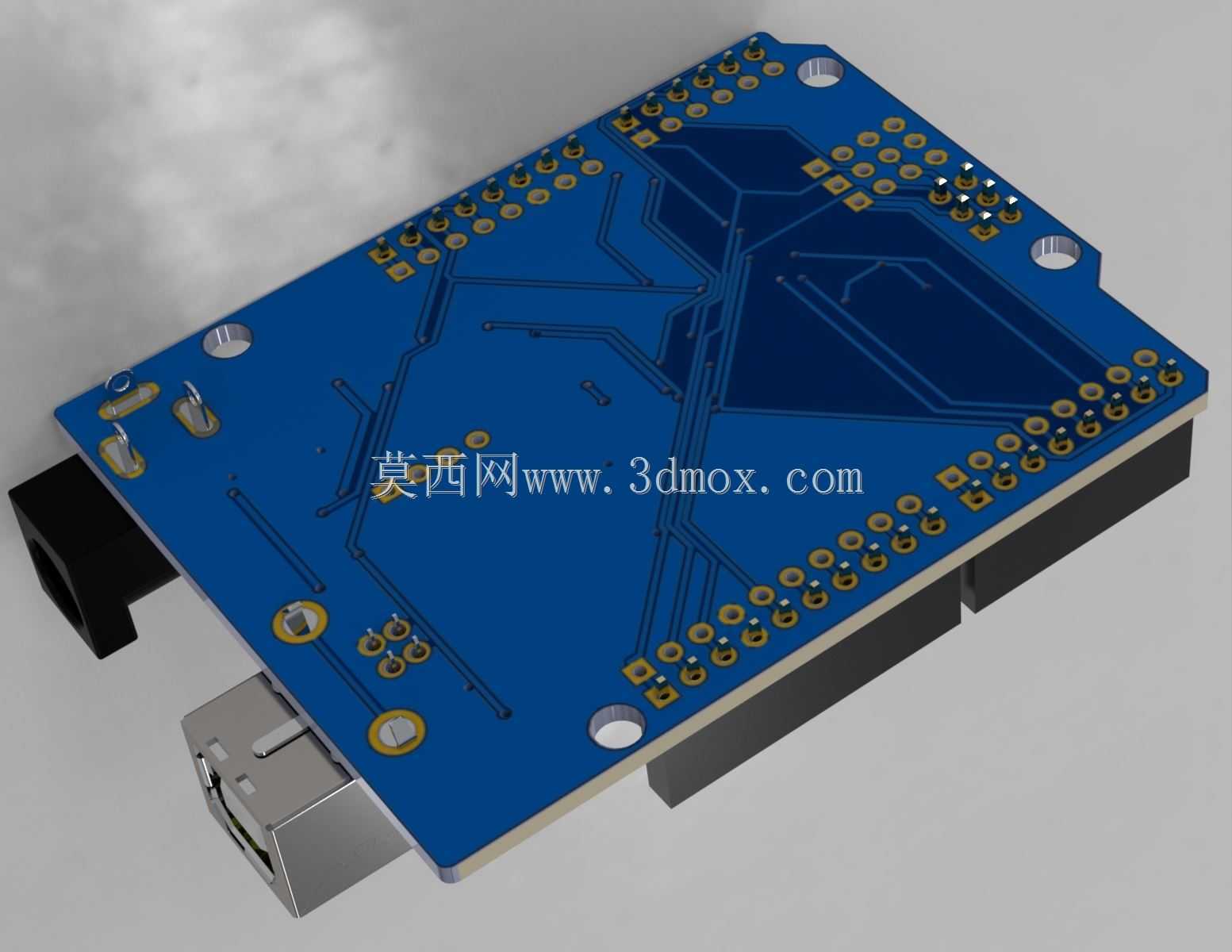

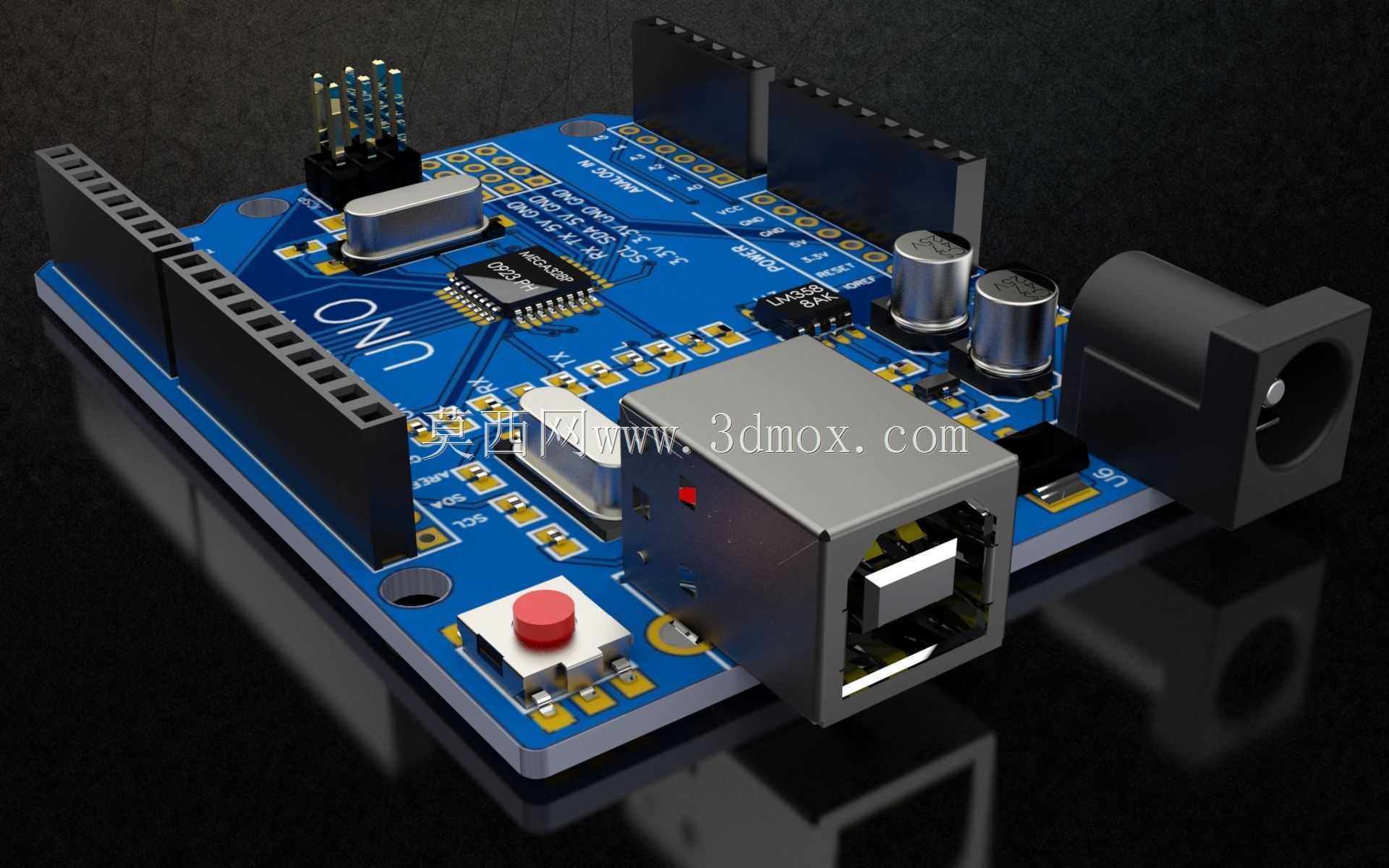

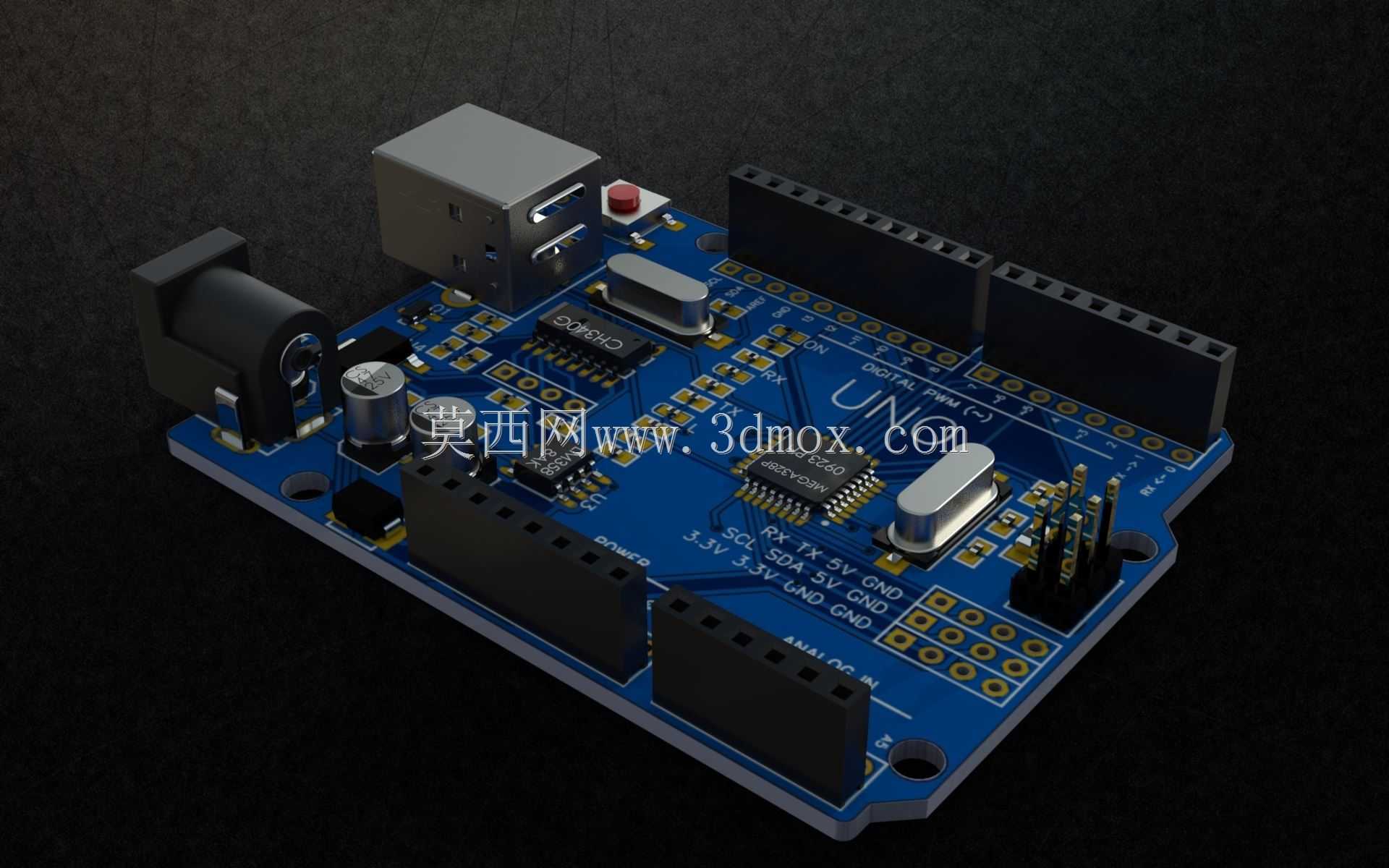

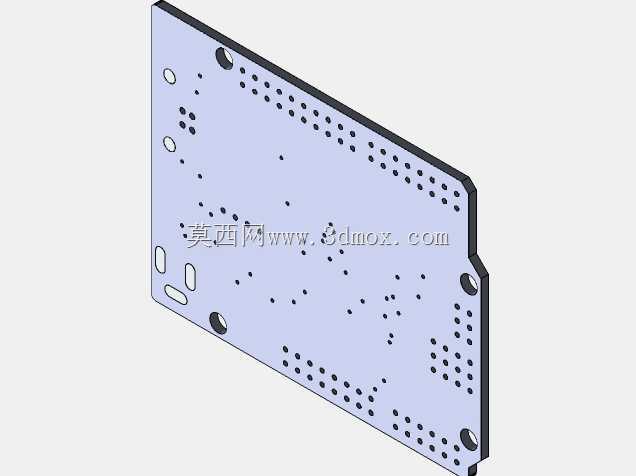

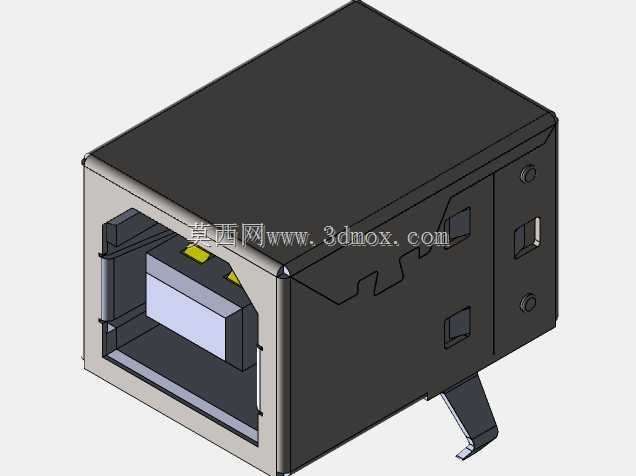

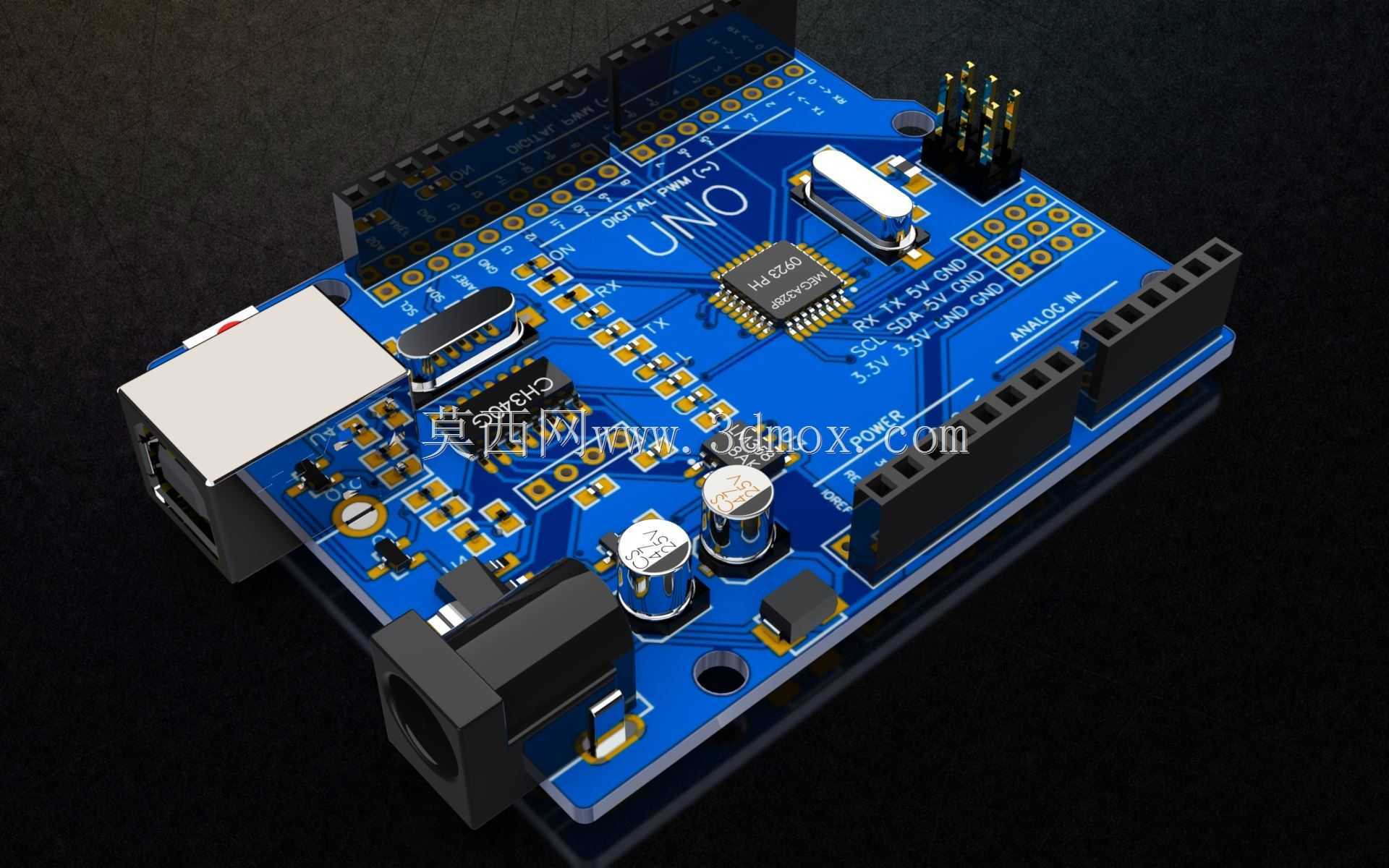

这款开源控制板的三维结构还原，完全贴合实际量产硬件的装配逻辑，所有板载元件的排布、接口的安装边界都严格参照实物测绘尺寸搭建，没有做任何美化或简化处理，能直接用于小型自动化设备的电控仓布局校核、教学演示教具的结构设计、创客项目的硬件适配参考。从实际工程应用场景来看，这类控制板常被用于小型桌面级自动化装置的主控单元、学生电子设计竞赛的硬件载体、工业现场简易数据采集节点的控制核心，建模时特意保留了所有外接接口的突出尺寸，包括USB接口的插拔预留空间、DC电源座的外径边界、排针的插装高度，能让结构设计人员在做外壳或安装支架时，直接调取模型做干涉检查，不用再反复核对实物尺寸。板载的CH340串口转换芯片周边的电容、晶振布局都按照实际PCB的元件高度做了还原，复位按键的按压行程空间、电源指示灯的透光位置也都做了对应结构预留，设计时没有把PCB板做成简单的平板，而是还原了板上四个安装孔的位置与沉头尺寸，安装孔的间距完全匹配通用的开源硬件安装规范，不管是叠装扩展板还是固定在亚克力支架、铝型材安装面上，都能直接对齐孔位。从功能特性对应的结构设计来看，USB接口旁的过流保护元件、电源输入端的滤波电容都做了独立的零件建模，没有和PCB板合并成整体，方便设计人员在做结构防护时，针对易发热元件预留散热间隙，排针的针脚长度、塑料基座的高度都按照实际接插件的尺寸还原，叠装扩展板时的层间间距也和实际使用场景一致，不会出现模型里能装上、实际装配时空隙不足的问题。建模时还考虑到了教学场景的使用需求，每个板载元件的外形都和实物一致，包括主芯片的丝印位置对应外形、USB接口的金属外壳轮廓、DC座的卡扣结构，能直接用于三维装配教学、硬件结构认知的演示素材，不需要再额外调整元件比例。整个模型的装配层级按照实际硬件的组装顺序搭建，PCB基板作为基础件，所有接插件、贴片元件、直插元件都按照实际焊接位置装配，没有出现元件错位、接口方向颠倒的问题，安装边界的尺寸误差控制在工业设计允许的公差范围内，不管是做设备的电控部分布局仿真，还是3D打印定制外壳，都能直接使用，不需要再做大量的尺寸修正。
