伸缩式堆垛带式输送作业设备结构

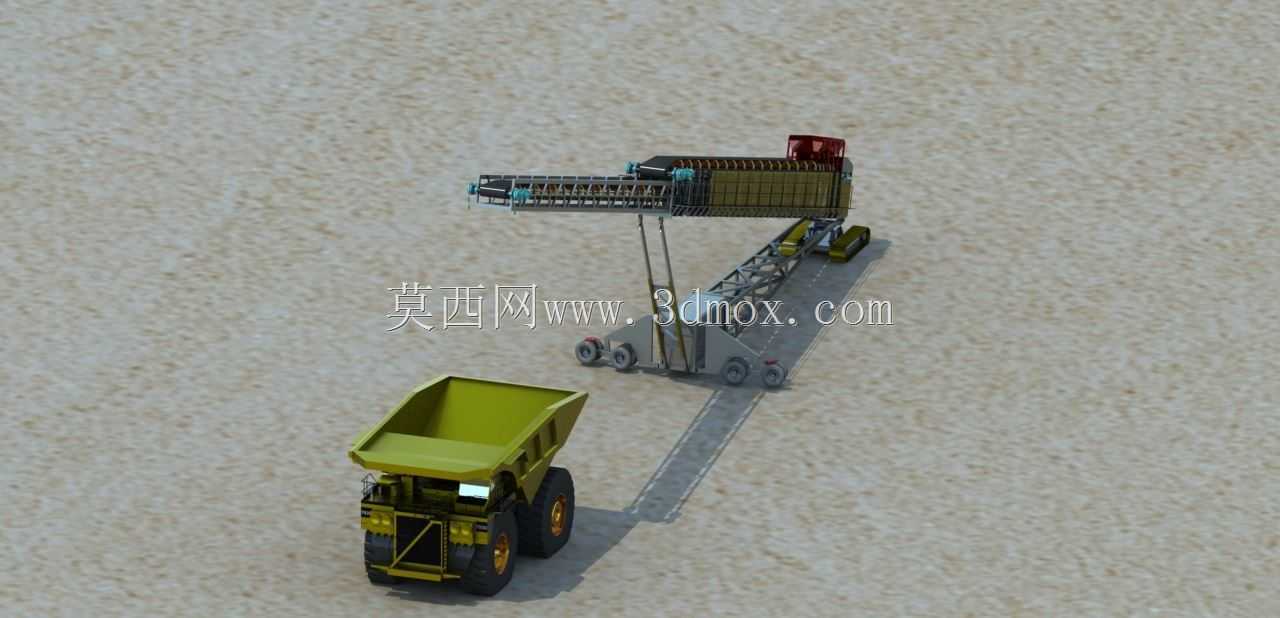

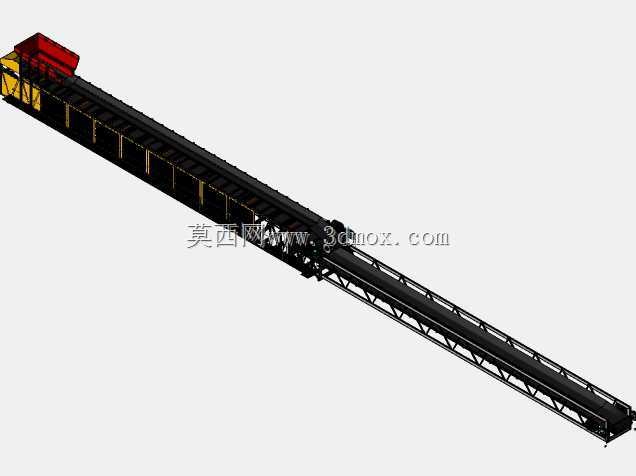

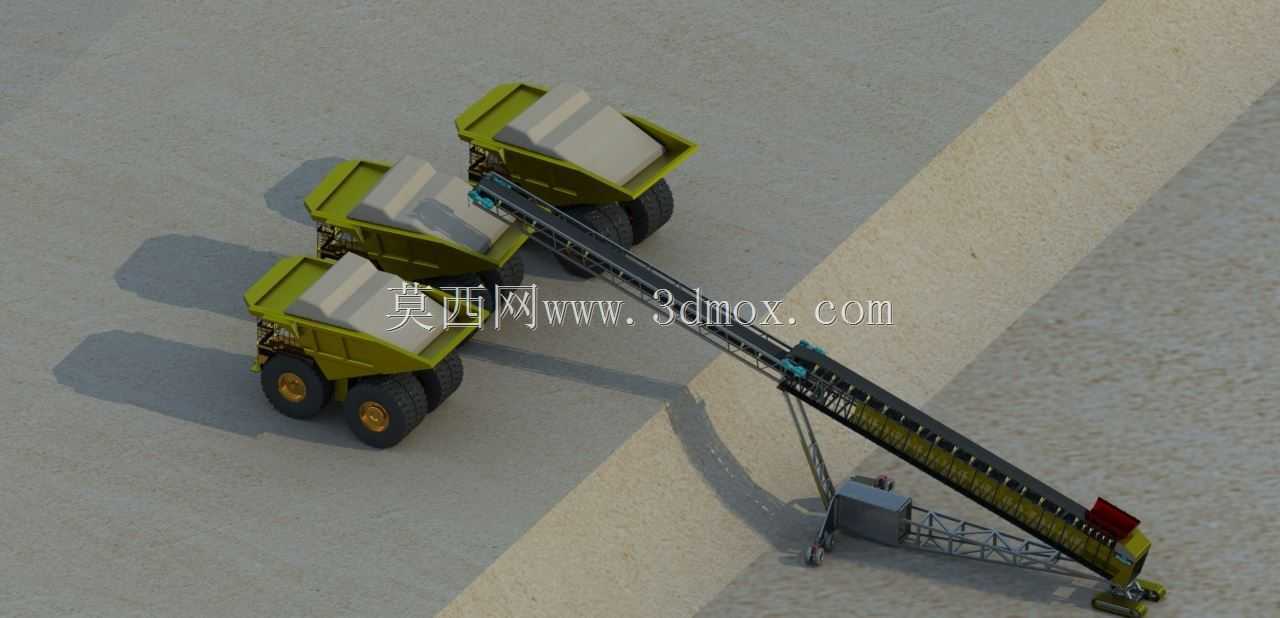

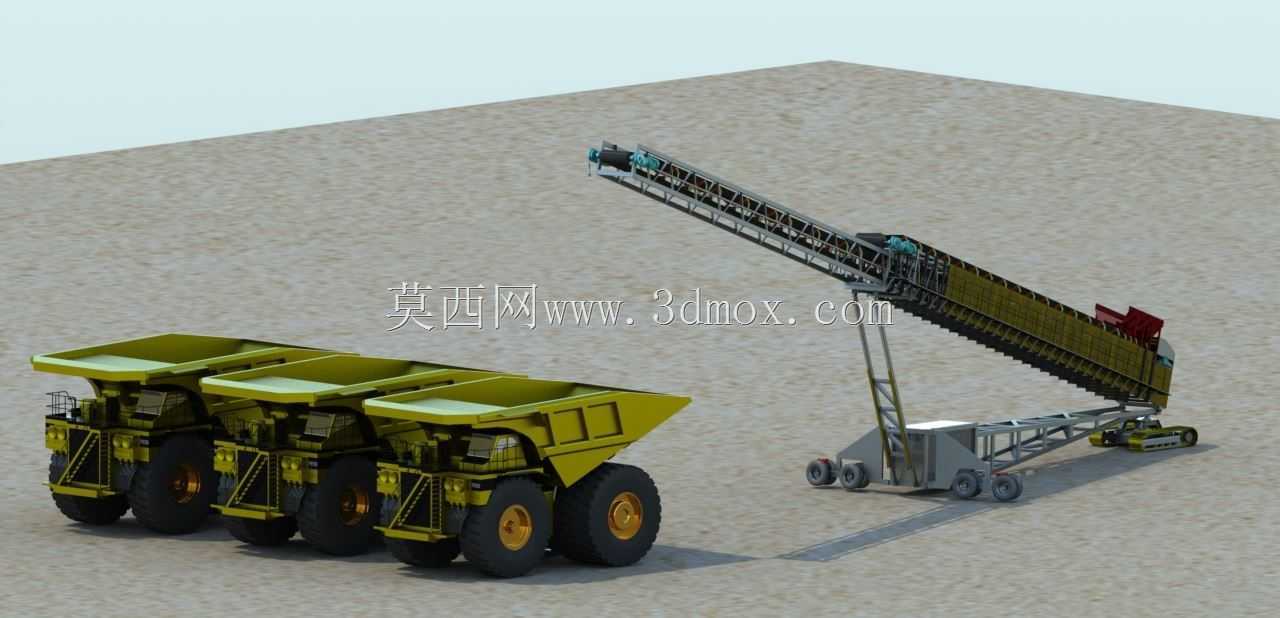

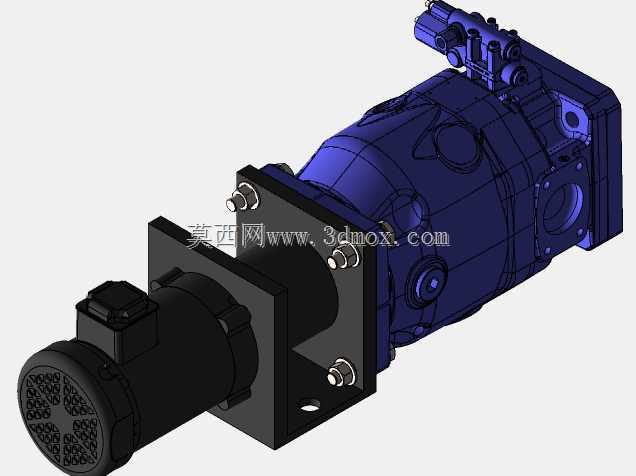

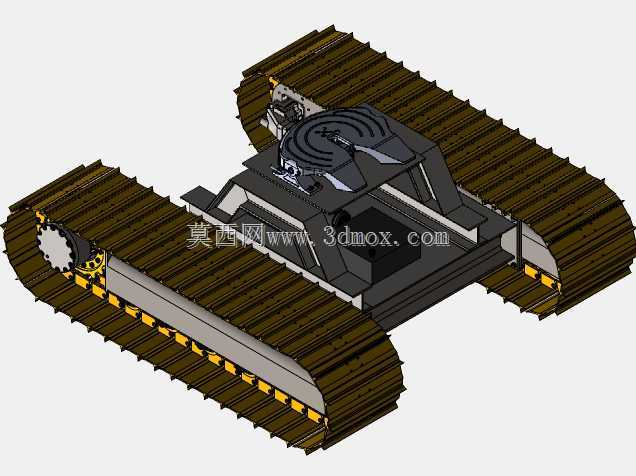

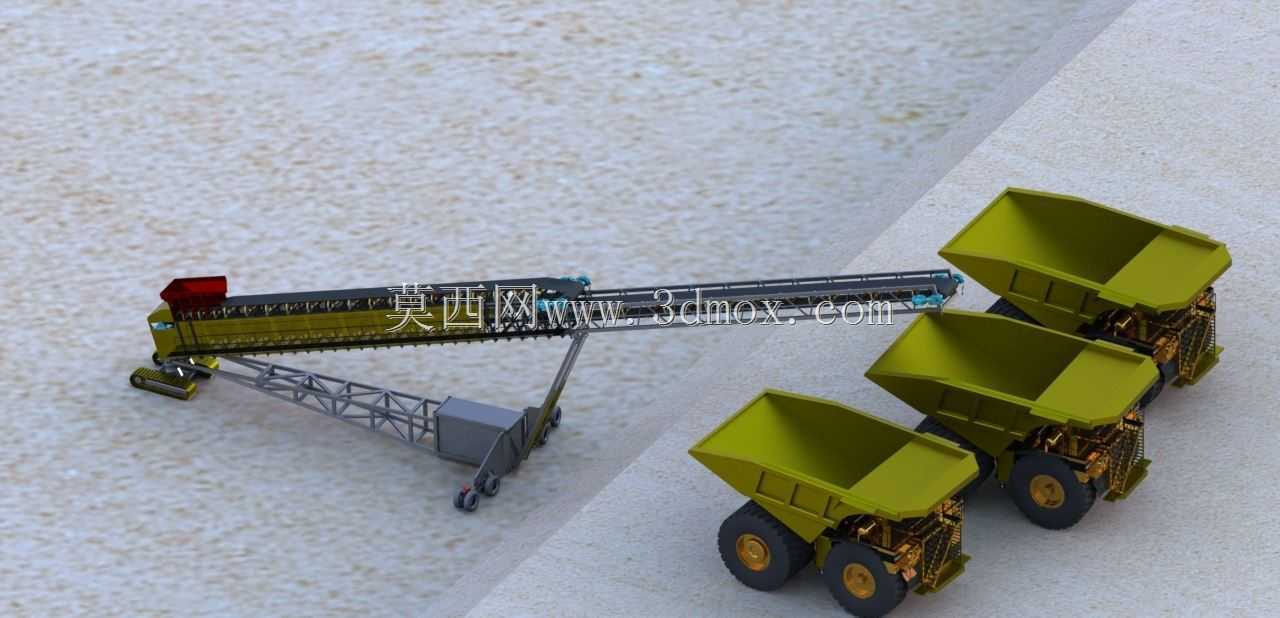

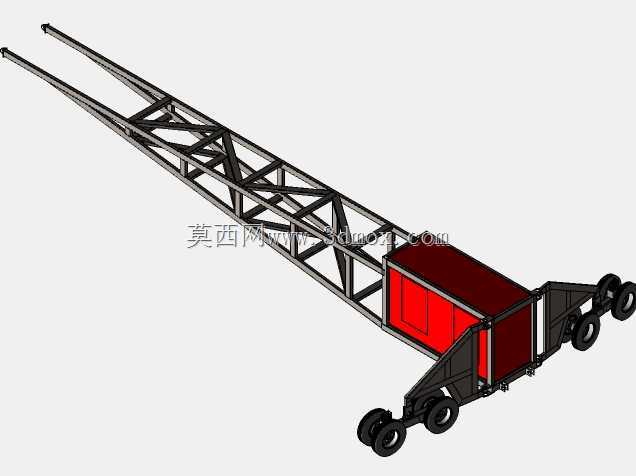

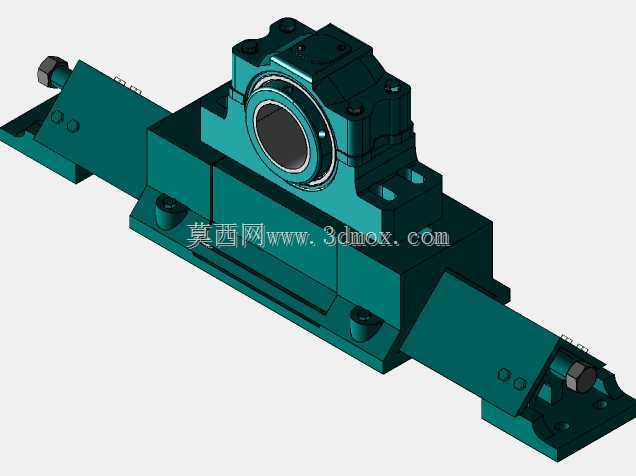

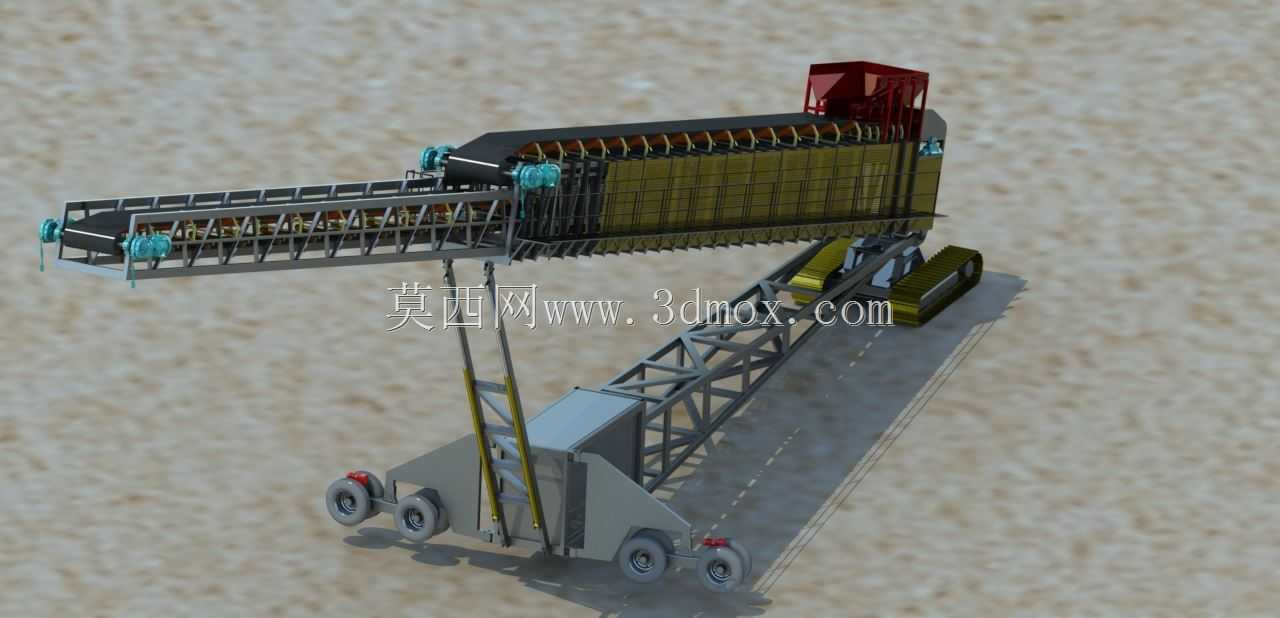

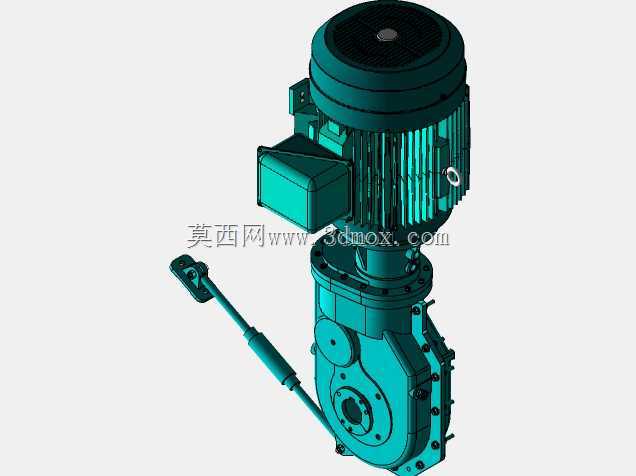

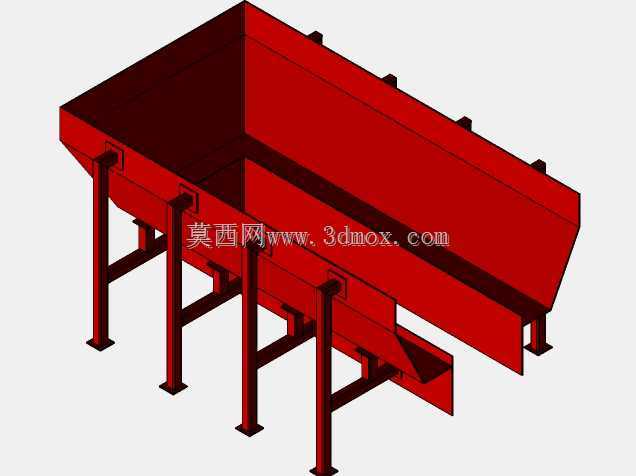

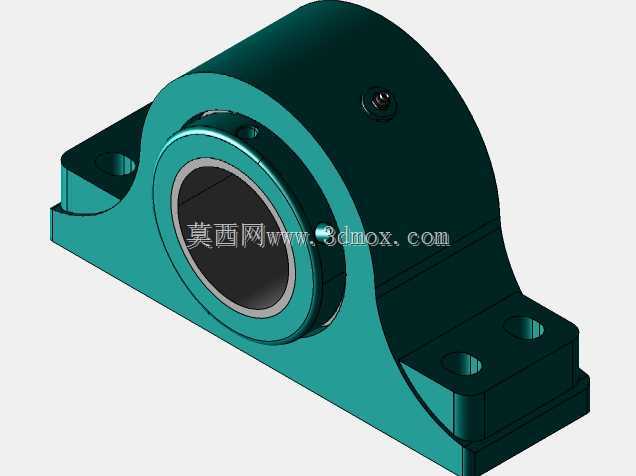

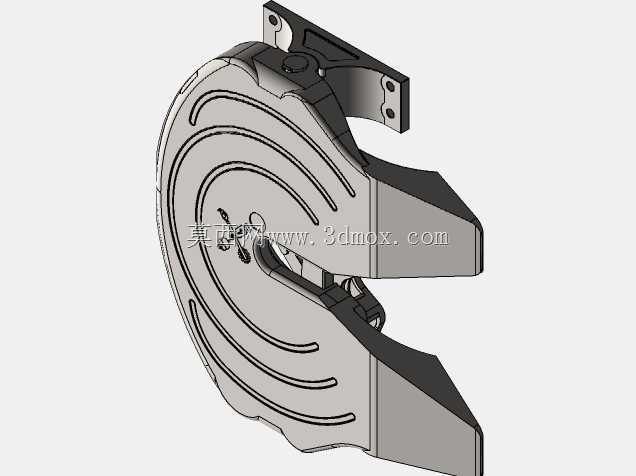

在散料仓储、港口散货中转、矿山采掘面物料转运、粮食收储堆场这类作业场景里，固定带式输送机往往无法覆盖灵活变动的堆料点位，伸缩式堆垛带式输送设备的设计初衷，就是解决固定输送线转场不便、堆料半径受限的痛点。这类设备不需要搭建固定的输送机架，可随堆料作业进度调整作业范围，减少物料二次倒运的设备投入与人力成本。从结构设计逻辑来看，设备采用履带式行走底盘搭配尾部辅助支撑轮组，兼顾非硬化场地的通过性与作业状态下的结构稳定性，履带底盘的接地比压经过核算，可适配砂石堆场、粮库地坪、矿山临时作业面等不同承载能力的地面，避免作业过程中出现沉陷、侧倾风险。主输送臂采用桁架式焊接结构，在保证整体刚度的前提下尽可能降低自重，臂架内部的托辊组按槽型角布置，可减少散料输送过程中的撒漏，伸缩段臂架嵌套在主臂内部，通过驱动机构实现长度方向的无级调整，最大伸缩行程可覆盖从设备近端到远端数十米的堆料范围，臂架俯仰角度可通过液压撑杆调节，匹配不同高度的堆料需求，最高堆垛高度可根据臂架仰角与伸出长度动态调整，满足不同库容的堆高要求。设备头部设置的导料罩可引导物料按指定轨迹落料，减少落料过程中的扬尘与物料偏析，尾部受料段设置缓冲托辊，可承接上游转载设备落下的物料，降低大块物料对输送带的冲击损伤。驱动单元布置在臂架尾部位置，平衡臂架前端伸出后的重心偏移，减少行走与俯仰过程中的配重负担，输送带张紧装置采用螺旋张紧搭配重锤缓冲的结构，可适应伸缩过程中输送带长度的动态变化，始终保持合适的张紧力，避免出现打滑、跑偏问题。安装边界方面，设备转场时可将伸缩臂完全收回、臂架降至最低运输高度，满足普通厂区道路的通行限界要求，作业时需在臂架回转与伸缩范围内预留足够的安全空间，避开高压线缆、固定建构筑物等障碍物，地面坡度需控制在允许范围内，保证行走与作业的稳定性。针对不同物料特性，设计时可调整输送带的材质、托辊间距与导料罩结构，比如输送粮食类物料时选用食品级输送带、降低托辊间距减少物料破损，输送矿石类物料时选用耐磨橡胶带、加密缓冲托辊组提升抗冲击能力，设备的行走、伸缩、俯仰动作可通过集中控制柜实现联动操作，作业人员可根据堆料形态实时调整设备参数，完成连续式堆垛作业，避免传统固定输送线堆料时需要频繁用装载机整理料堆的额外工序。
