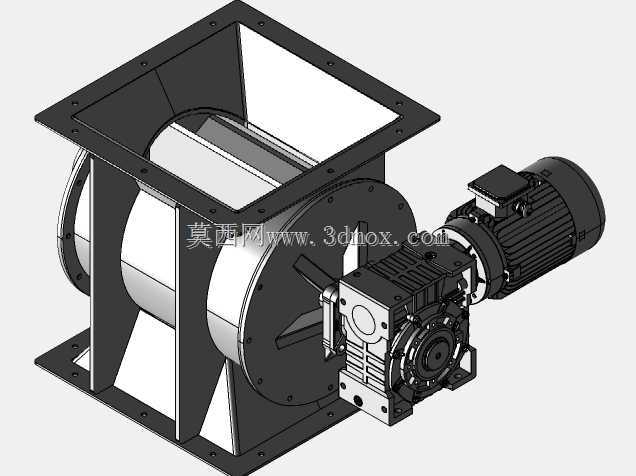

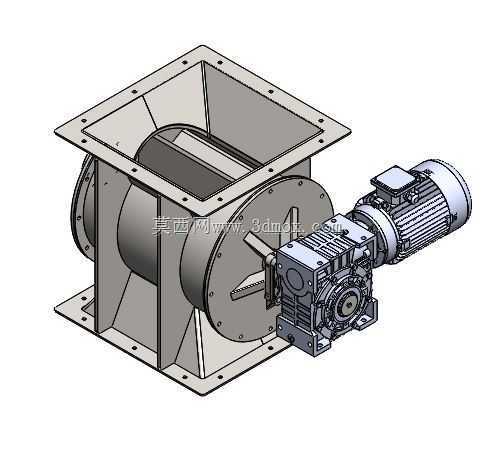

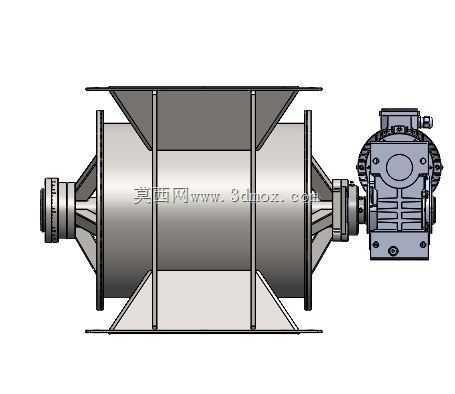

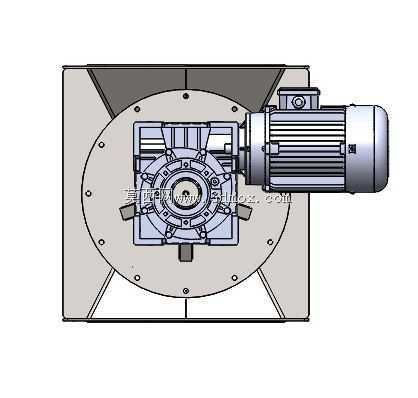

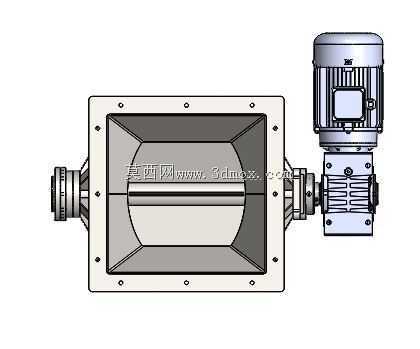

方口法兰连接电动旋转给料阀结构

这款带减速驱动的方口旋转阀，主要应用在粉体加工、粮食储运、环保除尘、化工物料输送的管网系统中，作为料仓卸料、系统锁风、定量给料的核心部件使用，能在上下存在压差的管路中维持气密性，同时连续均匀输送上部料仓落下的粉状、小颗粒状物料，避免系统漏风导致的输送效率下降、粉尘外溢问题。从结构设计来看，阀体上下两端采用方形法兰接口，适配多数方形料仓出口与方形输送管道的安装需求，法兰面预留均匀分布的螺栓孔，安装时可直接与上下游设备对接，不需要额外加装方转圆过渡接头，减少现场安装的焊缝与泄漏点。阀体内部的叶轮采用多格腔室结构，叶片与阀体内壁的间隙控制在极小范围，既保证叶轮转动时不会与壳体发生卡滞，又能最大限度减少上下腔的气体串流，实现锁风效果。驱动端采用蜗轮蜗杆减速机与电机直连的布局，减速机输出轴与叶轮轴通过刚性联轴器连接，传动效率稳定，输出转速维持在适合物料输送的低转速区间，避免转速过高导致的物料破碎、设备振动过大问题，同时蜗轮蜗杆结构具备反向自锁特性，可防止停机时物料重压导致叶轮反转出现物料泄漏。设计过程中优先考虑了安装边界的适配性，方形法兰的边长、螺栓孔间距、法兰厚度都匹配常规工业料仓的出口尺寸，驱动组件布置在阀体侧方，整体横向占用空间经过优化，不会与周边的料仓加强筋、管道支架产生干涉，安装时不需要对原有料仓结构做大规模改造。叶轮两端的轴承座设置在阀体外部，搭配密封组件隔绝阀体内的粉尘进入轴承，延长轴承的维护周期，端盖采用螺栓连接的可拆卸结构，后期检修清理叶轮卡堵的物料时，不需要将整个阀体从管路上拆下，仅拆开侧端盖即可完成维护作业。在实际工况中，这类旋转阀常搭配气力输送系统、布袋除尘器灰斗、料仓出料口使用，既可以连续均匀给料保证后续输送设备的物料流稳定，又能隔绝上下系统的气压差，避免气力输送的气流从料仓出口泄压，或是除尘器的负压区吸入外界空气影响除尘效果。针对不同物料的特性，叶片边缘可根据需求加装耐磨密封条，在输送磨琢性较强的物料时减少壳体与叶片的磨损，延长设备的整体使用寿命，整体结构没有复杂的异形构件，加工难度低，后期替换易损件的成本也相对可控。
