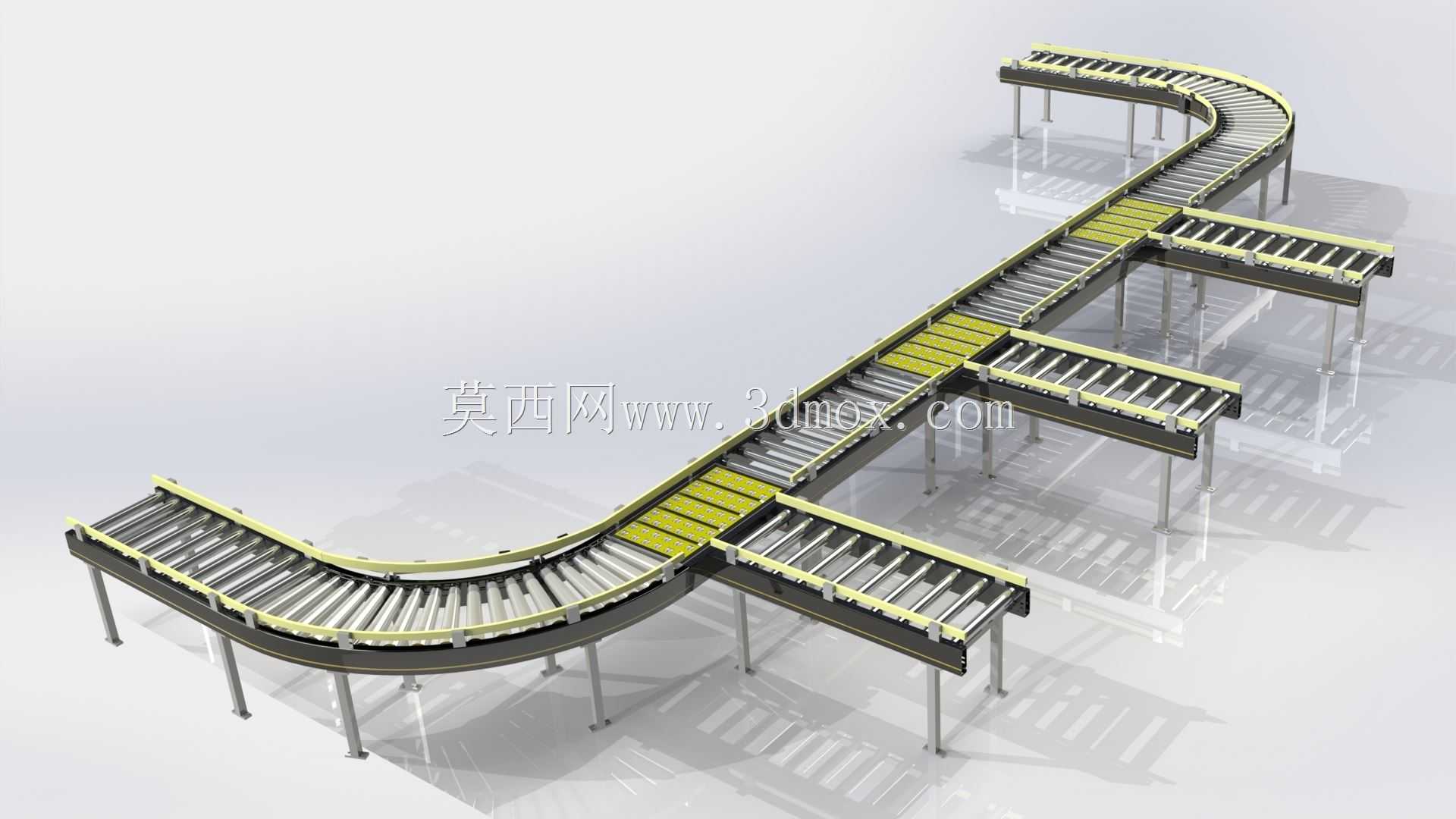

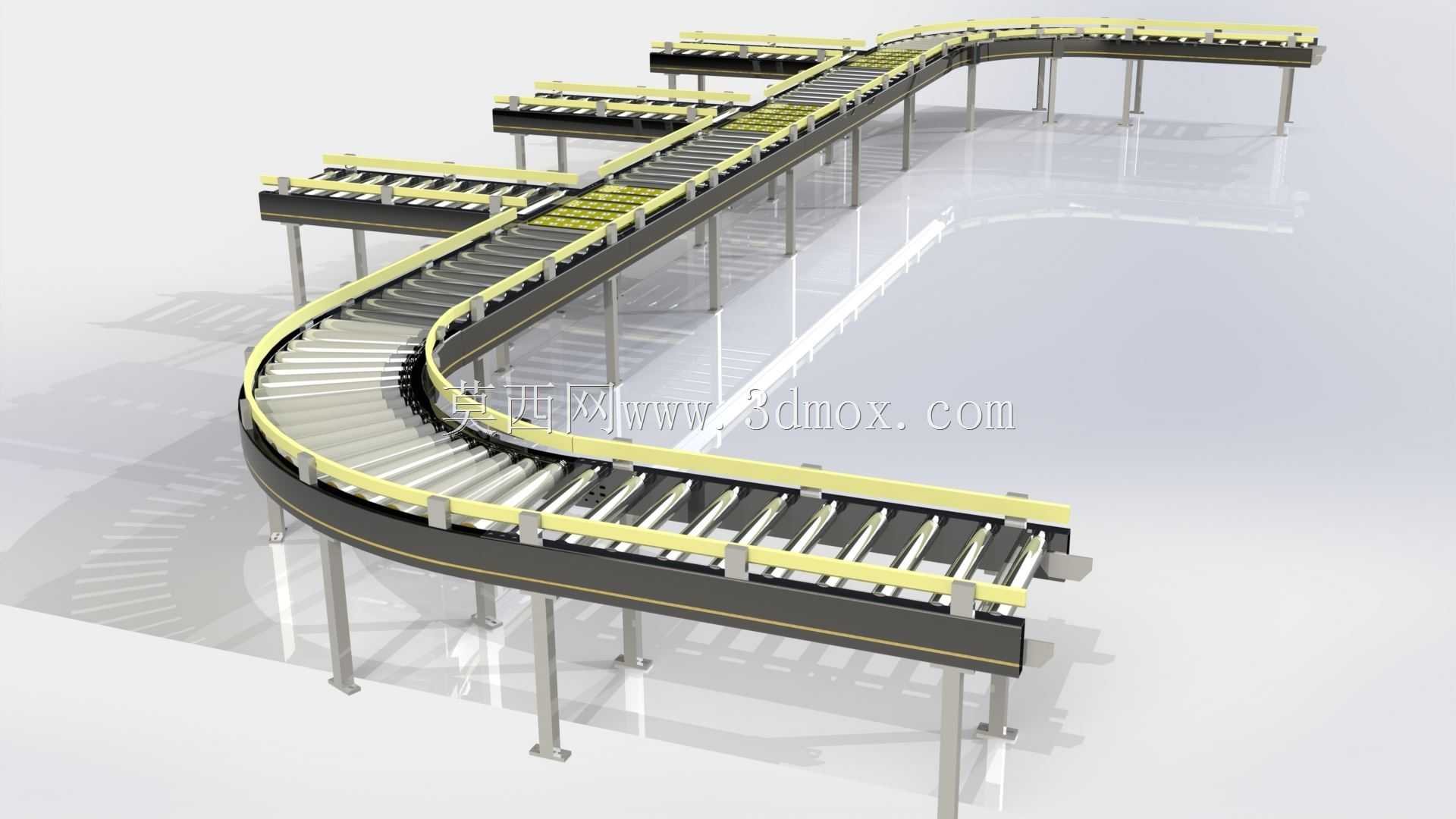

多分支弯道滚筒输送线结构设计

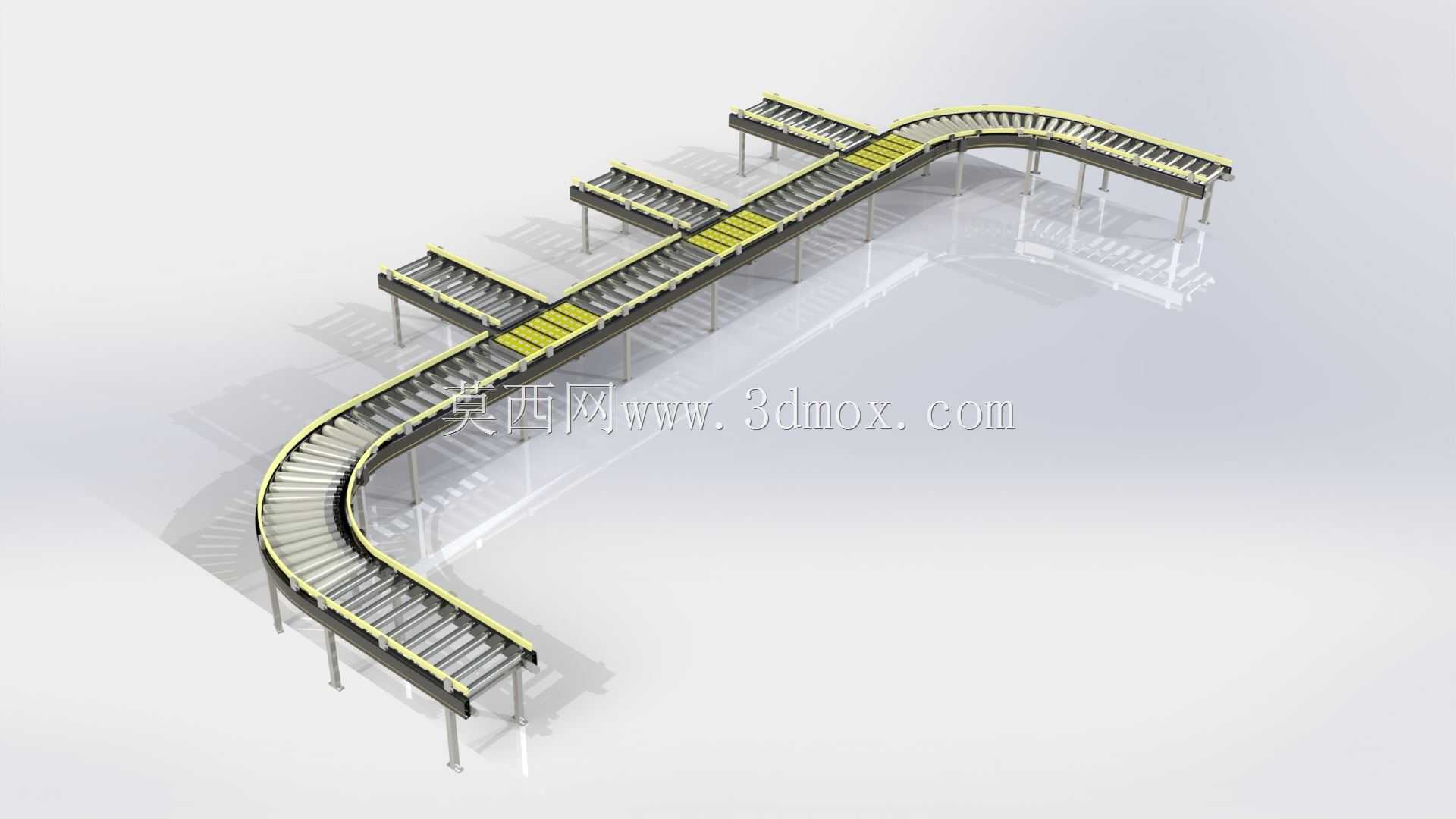

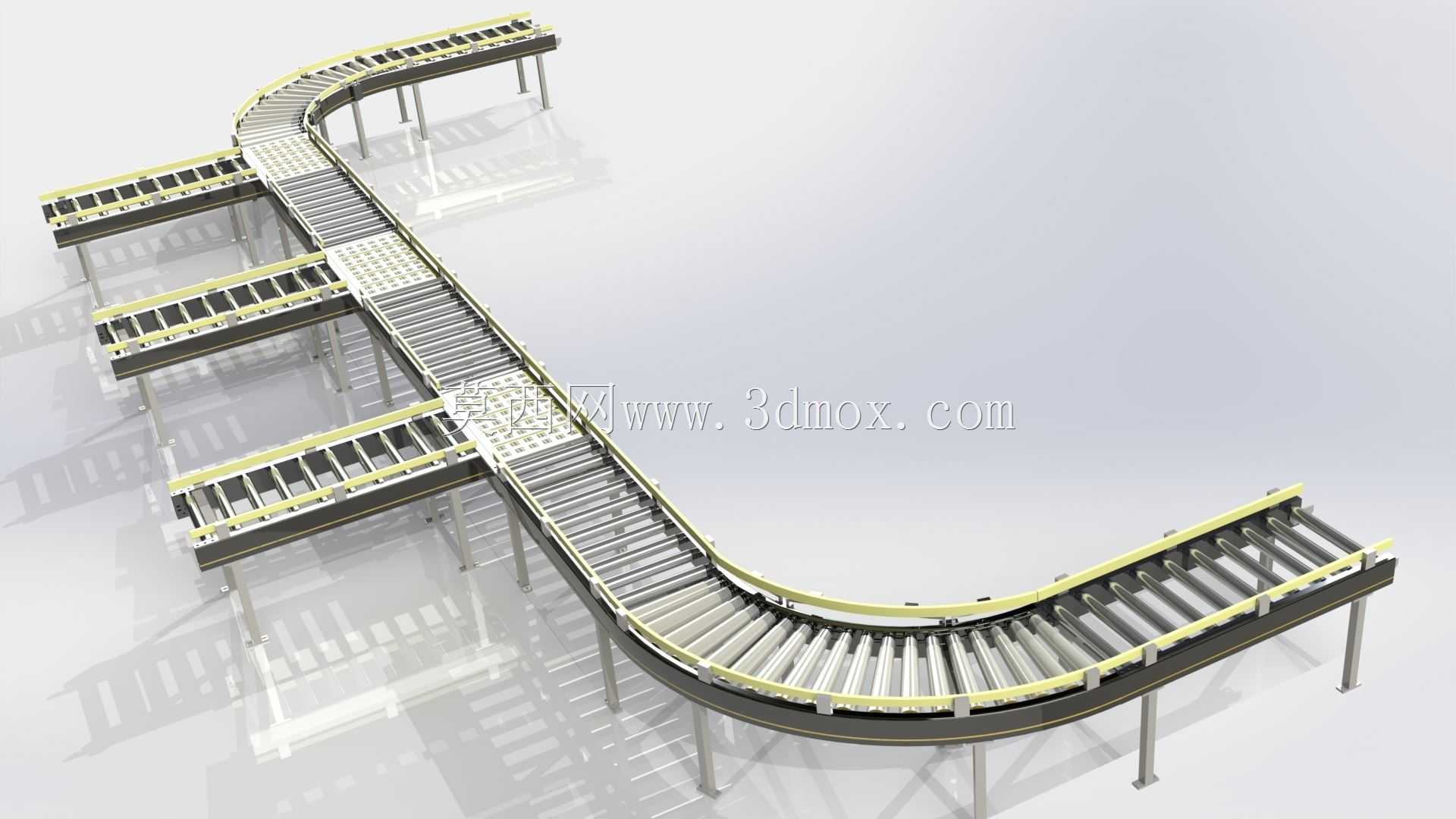

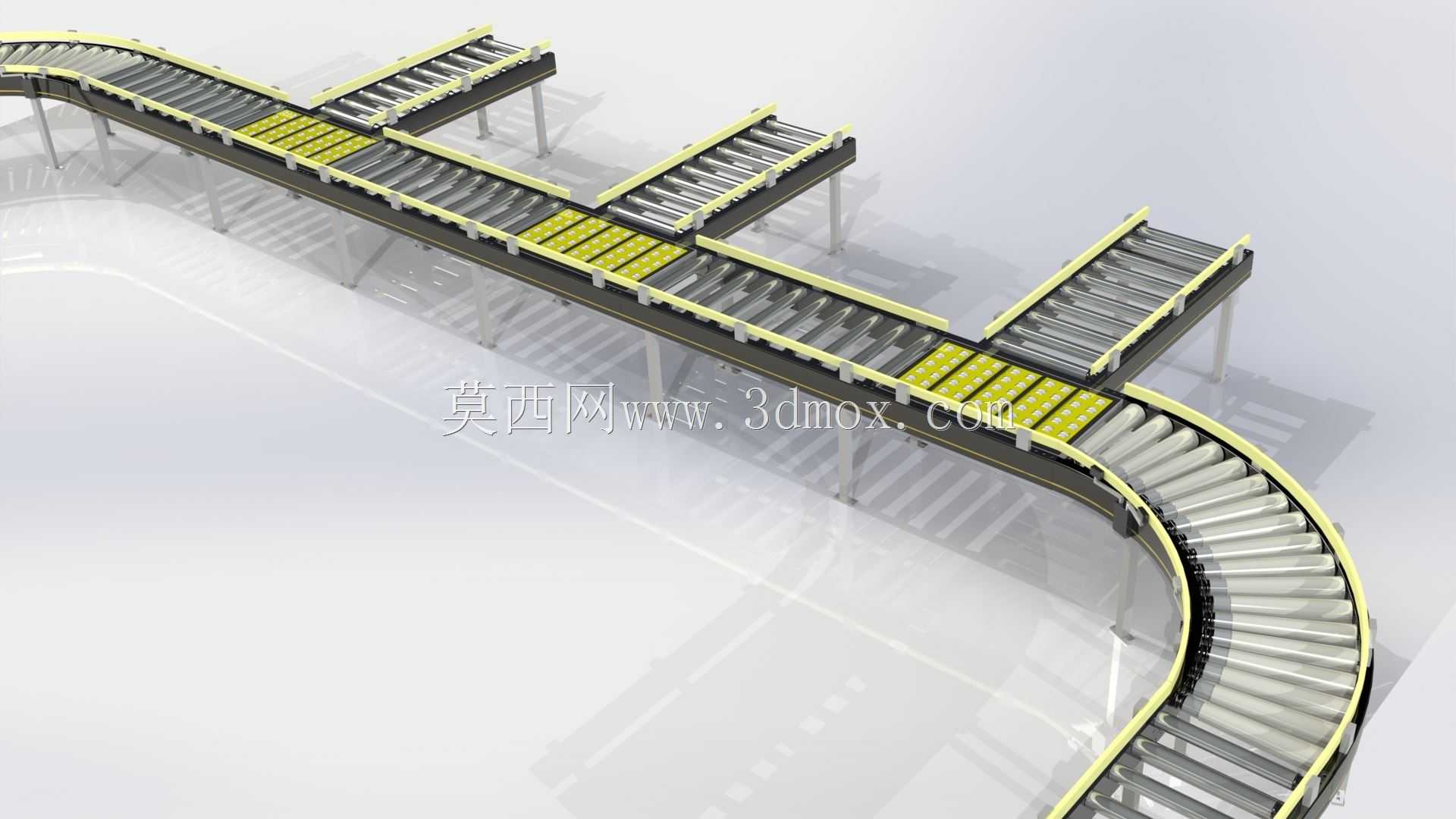

这套带弯道分支的滚筒输送结构，主要面向生产车间工序间物料转运、仓储分拣线合流分流、电商仓配包裹输送这类场景设计，可适配箱装件、工装托盘载件、规则硬质包装物料的长距离连续输送需求，能在有限的车间占地内完成输送路径的转向与多工位对接，避免直线输送线占用过多厂房横向空间，同时减少物料在不同输送段之间的人工转运频次，降低一线操作人员的重复搬运劳动强度。

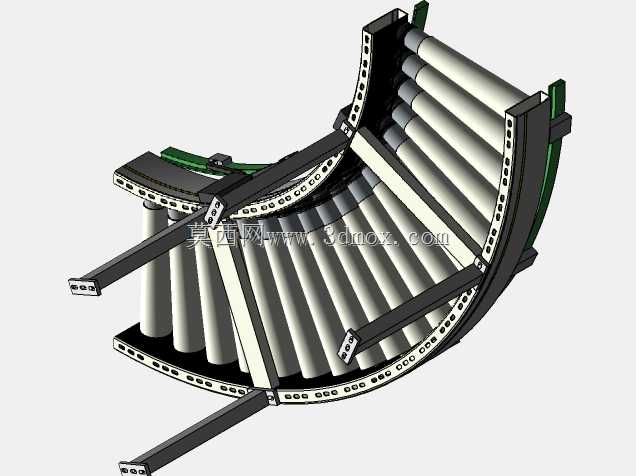

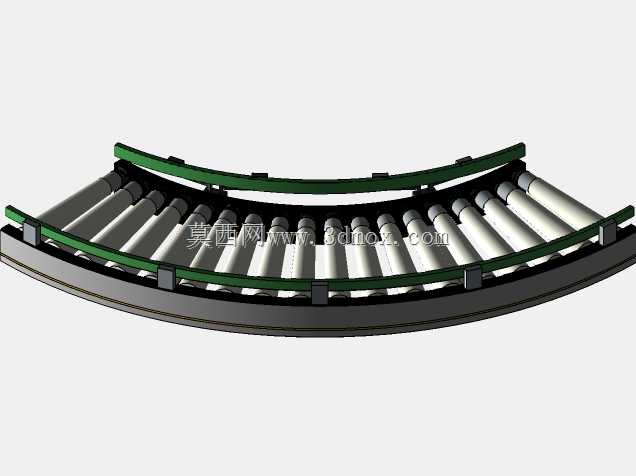

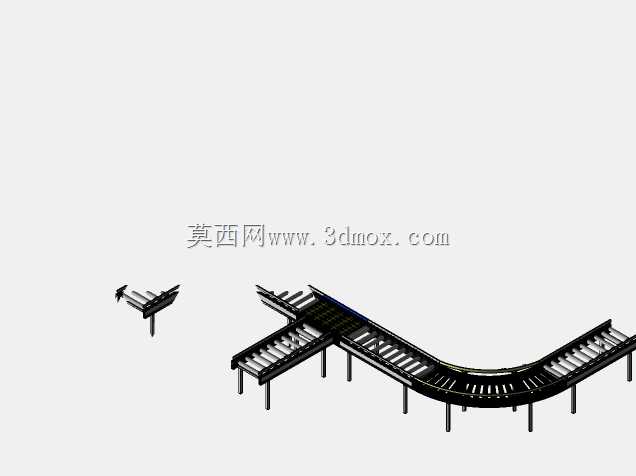

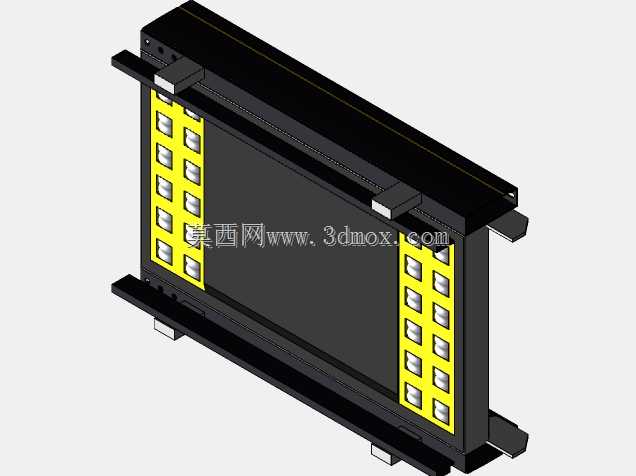

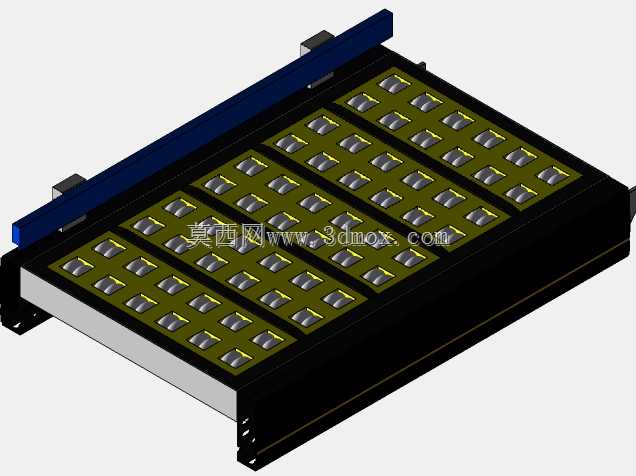

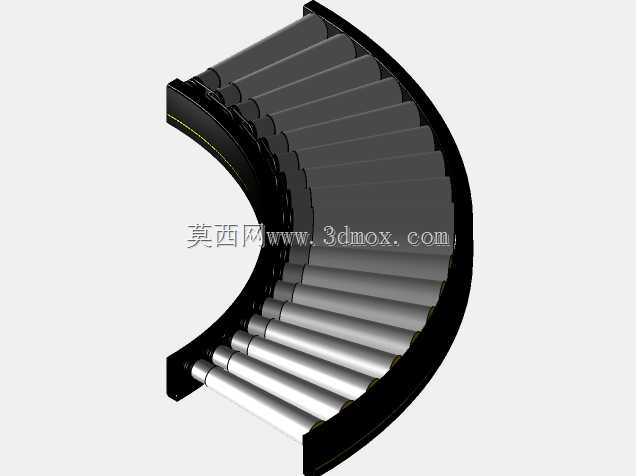

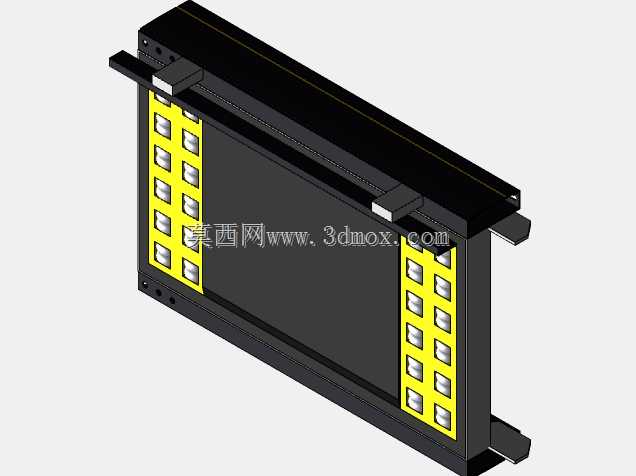

从功能特性来看，主体输送面采用标准直径滚筒排布，滚筒间距根据常规输送物料的最小底面尺寸设定，避免小件卡滞，弯道段滚筒采用锥度设计，保证物料在转弯过程中能沿弯道轨迹顺畅通行，不会出现内侧卡滞、外侧甩料的问题；多组分支接驳段设置在直道与弯道的衔接位置，可根据生产节拍需求实现物料的分流输送，将主线物料分配至不同的加工工位、质检工位或者缓存区域，也可将多个支线工位的成品物料汇流至主线进入下一工序。

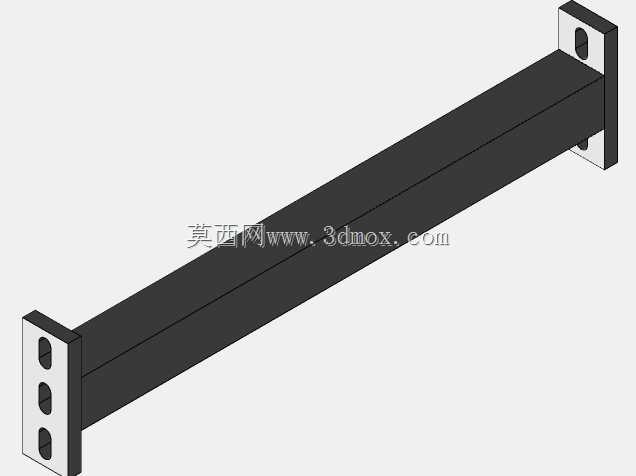

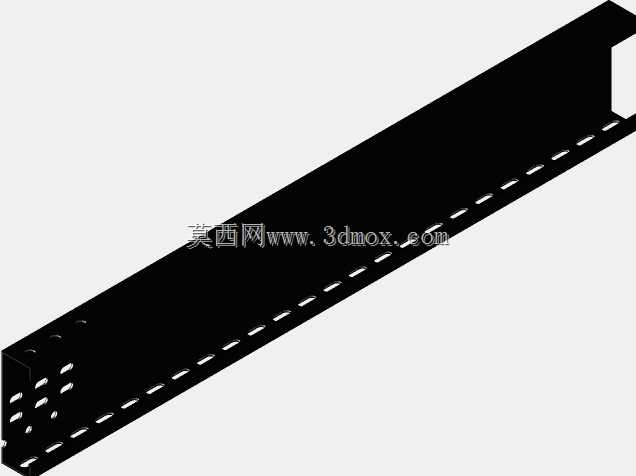

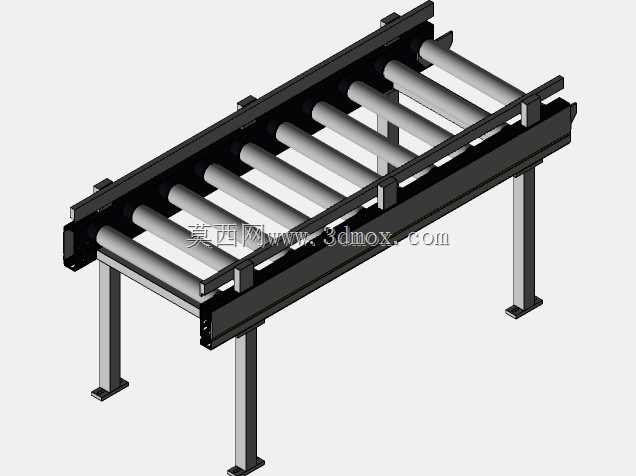

设计过程中优先考虑了安装边界的适配性，整体线体的支腿采用可调节高度结构，可适配地面存在±30mm以内高度差的安装场景，无需额外做地面找平处理；线体侧边预留了传感器安装位、驱动组件安装位，后期可根据实际使用需求加装光电检测元件、启停阻挡机构、扫码识别组件，拓展自动分拣、物料计数、工位节拍匹配的功能。弯道段的曲率半径根据常规输送物料的最大转弯半径设定，可满足长度不超过1200mm、宽度不超过800mm的载具顺畅转弯，不会出现转弯过程中物料卡滞、剐蹭侧边护板的问题。

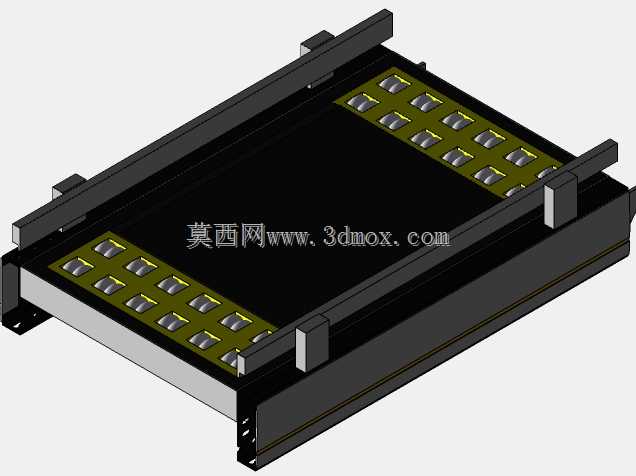

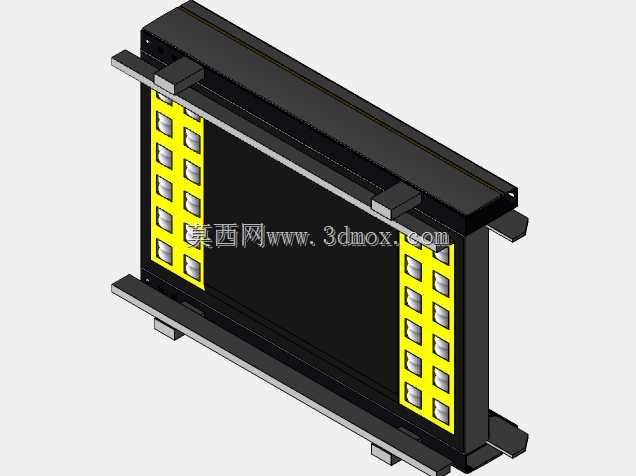

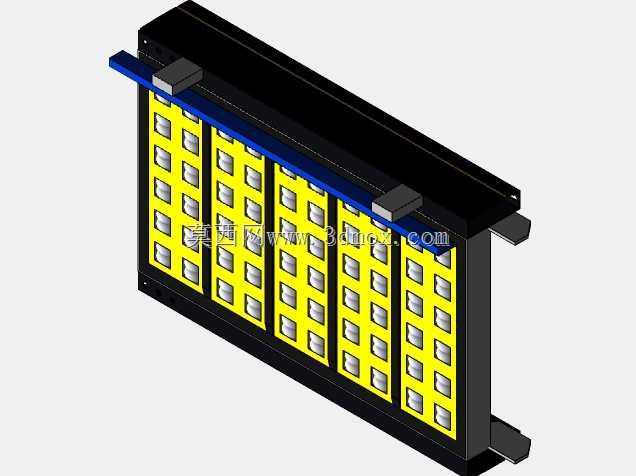

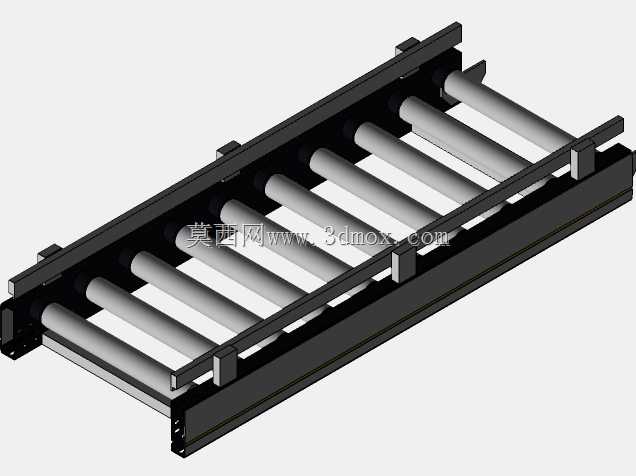

结构上采用分段模块化设计，直段、弯道段、分支接驳段均为独立模块单元，现场安装时可通过螺栓快速拼接，无需现场大量焊接作业，后期产线调整时也可根据新的布局需求快速拆解重组，减少线体改造的工程量与停机时间。滚筒的安装采用快拆式轴端卡簧结构，后期维护更换磨损滚筒时，无需拆解整段线体框架，单人即可在短时间内完成滚筒更换作业，降低设备运维的时间成本。线体两侧设置有低位护边，可避免输送过程中物料偏移掉落，护边高度根据常规物料的堆放高度设定，不会干扰物料在分支位置的横向移载动作。驱动单元可根据现场布局选择端部驱动或者中间驱动的安装方式，适配不同的厂房供电点位布置，线体运行速度可根据生产节拍需求在常用输送速度区间内调整，匹配不同工序的生产节奏。
