带防护结构的倾斜式皮带输送装置

这款倾斜布置的皮带输送结构，主要面向生产车间内不同高度工位间的散料、小件包装物、加工半成品的转运需求，常见于五金加工车间工序衔接、包装生产线物料补给、粮食加工散料提升、电商仓储货件分拣等场景，可将低位来料平稳输送至高位设备接料口，替代人工重复搬运动作，降低一线操作人员的劳动强度，同时减少人工转运过程中出现的物料掉落、磕碰损伤问题。

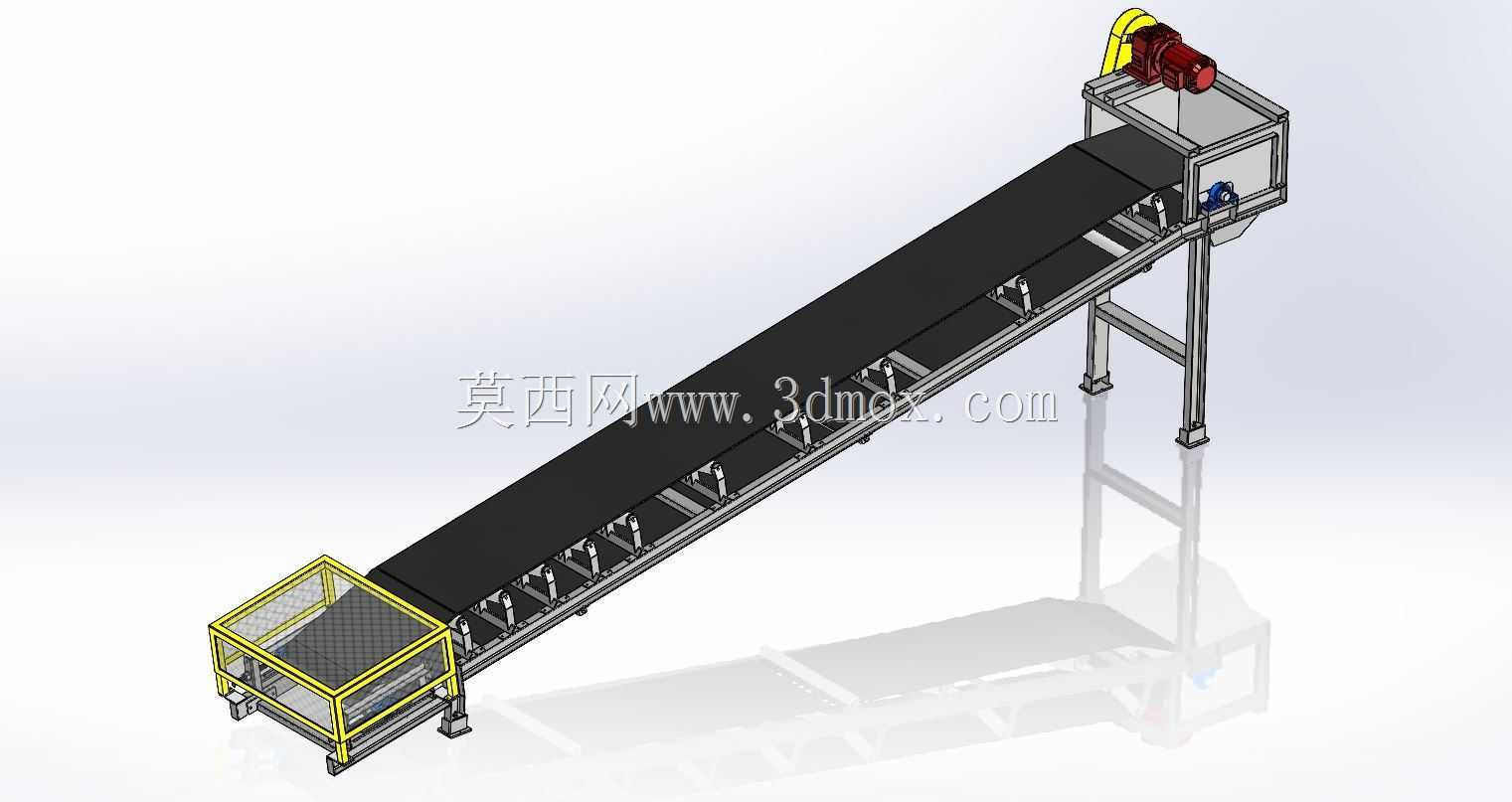

从结构设计逻辑来看，整体采用方管焊接机架作为承载主体，机架支脚配置可调脚杯，可在安装时根据现场地面平整度调整支脚高度，保证整机机架处于水平稳定状态，避免运行过程中出现皮带跑偏、机架晃动的问题。输送段采用倾斜布置，倾角设置在常规散料不发生滑落的合理区间内，皮带下方间隔布置托辊组，为皮带提供连续支撑，避免长距离输送时皮带受物料重力作用出现下凹变形，保证输送面的平整度。驱动端布置在设备高位侧，采用减速电机直接驱动主动滚筒的结构，传动路径短，动力损耗小，同时高位布置驱动单元可避免低位来料散落的粉尘、碎屑堆积在传动部件处，降低日常维护清理的频次。低位接料端加装了黄色防护网栏，对接料区域做半封闭防护，既可以避免操作人员肢体意外卷入皮带与滚筒的啮合区域，也能阻挡上料时物料从侧边洒落，接料位置的皮带下方额外设置了密集托辊，承接上料时的物料冲击，避免皮带受冲击出现过早损坏。高位卸料端设置导料结构，可让输送至顶端的物料顺着导料板准确落入下游设备接料口，减少物料撒漏。

设计过程中，机架的型材选型根据输送长度、额定载重量做了匹配计算，支脚的横纵斜撑布置充分考虑了倾斜输送时的重心偏移问题，保证满载运行时机架的稳定性。整机的安装边界需要预留两侧检修空间，用于日常调整皮带张紧度、清理托辊附着杂物，设备长度、提升高度可根据现场工位的高度差、输送距离做参数调整，皮带宽度可根据输送物料的单块尺寸、每小时输送量做对应选型，针对有防滑需求的输送场景还可更换花纹皮带，适配不同物料的输送要求。张紧结构布置在尾端滚筒处，采用螺杆调节式张紧，结构简单可靠，操作人员无需复杂工具即可完成皮带张紧度的调整，日常维护门槛低，适合中小规模生产车间的长期使用需求。
