三层链式热作业工件输送装置结构设计

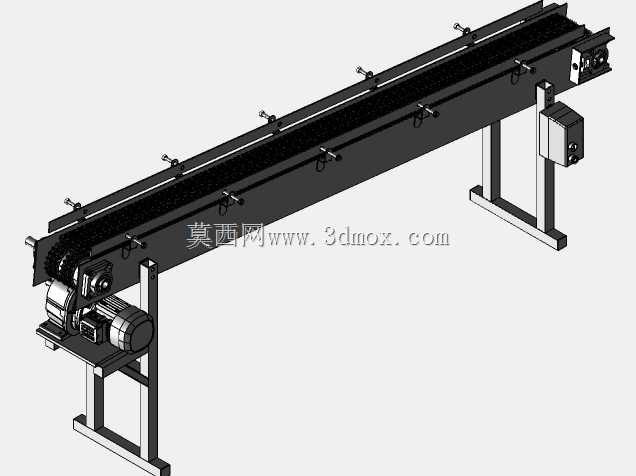

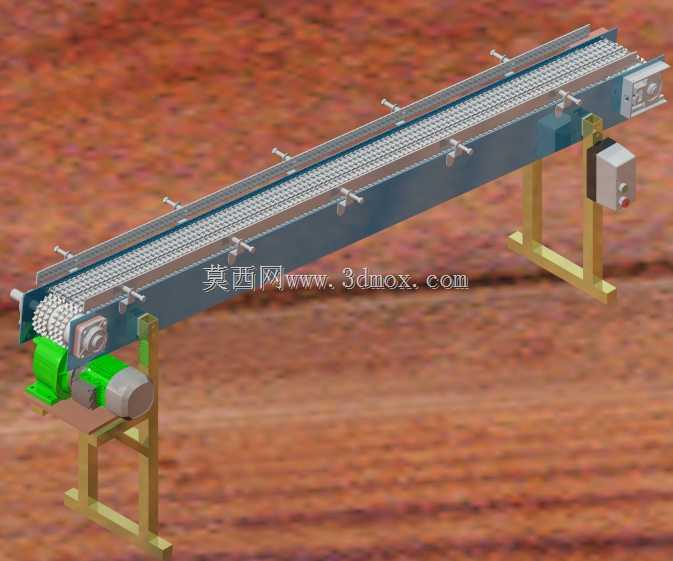

在锻压、热处理等热加工车间的产线布局中，工件在不同工序间的转运一直是影响生产节拍的关键环节，常规单层输送机往往需要多条并行布设才能满足多工序流转需求，不仅占用车间横向通道空间，还会增加电控、驱动单元的布设成本，三层链式输送结构正是针对这类场景开发的专用输送设备。该设备采用三层平行链板输送面设计，可同时承载不同工序阶段的热态锻件完成定向输送，每层输送面可独立匹配对应工序的输送节拍，无需额外增设分料、换向机构即可实现同工位多批次工件的分层流转，大幅压缩热加工产线的设备布设占地。从结构设计逻辑来看，设备主体采用型钢焊接一体式机架，支腿采用H型支撑结构，底部预留地脚螺栓安装孔位，可直接固定在车间硬化地面上，安装时需保证三层输送面的水平度偏差控制在每米0.5mm以内，避免热态工件输送过程中出现偏移、卡滞。驱动单元布置在设备进料端侧方，通过链轮链条组件将动力同步传递至三层输送链的主动轴，每层输送链的张紧机构独立设置在设备出料端，可根据链板磨损情况单独调整张紧行程，日常维护时无需拆解整体机架即可完成张紧度校准。输送链采用耐温合金材质的板链结构，链板表面冲压有防滑定位凸点，可避免表面带氧化皮的锻件在输送过程中打滑，每层输送面上方间隔布置有可调式导向压块，可根据输送锻件的外形尺寸调整压块的伸出高度，对输送路径上的工件进行侧向限位，防止高温工件在链板运行振动下偏离输送轨迹。设备侧方安装的控制盒集成了启停、调速控制元件，可根据上游锻压设备的出料速度调整链板运行速度，适配不同节拍的热加工生产需求。从安装边界来看，设备整体为长条形卧式结构，进料端与锻压设备的出料工位对接时，需保证链板上表面与设备出料导槽的高度差控制在5mm以内，出料端可直接对接热处理炉进料口、锻件冷却工位等下游工序，支腿的高度可根据现场对接需求做小幅调整，适配不同高度的工序对接要求。三层输送面的层间距经过优化设计，既保证了热态工件输送过程中的散热空间，也预留了足够的人工观察、清理氧化皮的操作空间，日常生产中可随时停机清理链板缝隙中残留的氧化皮碎屑，避免碎屑卡入链轮啮合位置造成传动故障。
