立式全自动小袋物料包装设备结构设计

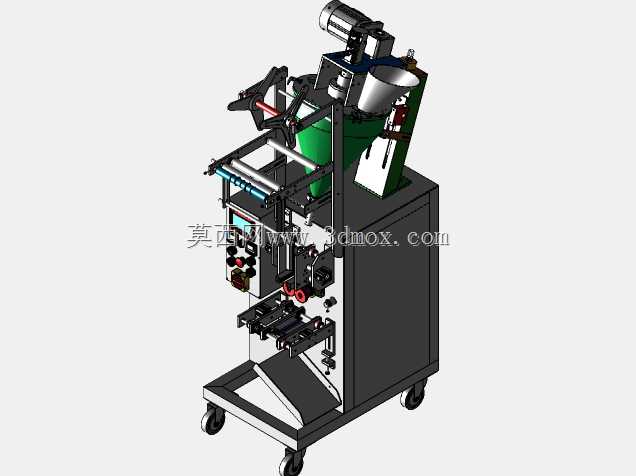

这款立式包装设备主要面向小规格散料、粉剂、颗粒类物料的袋装封装场景，常见于食品加工、日化分装、医药辅料包装等生产环节，可独立完成从物料计量、袋材成型、装填封口到成品输出的全流程作业，无需过多人工介入单工位操作。设备整体采用立式落地布局，底部配置带刹车万向脚轮，方便车间内工位调整与转线布置，安装时仅需预留对应操作与维护空间即可，无需复杂的地基固定，适配多数中小型生产车间的场地条件。从结构设计逻辑来看，设备上部设置料斗与计量输送组件，可根据物料特性适配螺杆计量、量杯计量等不同计量模块，保证装填精度的同时适配不同物性的包装物料；中部集成袋材牵引、纵封横封机构，卷装包装膜经导辊组牵引成型为筒状，先完成纵向封合形成料筒，待物料装填后再完成横向封合与裁切，直接输出独立小袋成品；下部设置成品出料导槽，封装完成的包装袋可直接滑落至接料工位或衔接下游输送线。设备侧面集成操作控制与气路元件排布区域，将控制阀件、操作按钮集中布置，既方便操作人员实时调整参数、启停设备，也便于后期维护时快速排查气路、电路故障。设计过程中充分考虑了不同包装规格的适配性，通过调整封合辊的间距、牵引行程，可适配一定宽度范围内的袋型，无需大规模更换结构件即可完成小范围规格切换；外露运动部件均做了安全防护考量，操作侧的控制区域与运动封合区域保持安全距离，避免作业过程中发生误碰风险。整机的结构排布遵循物料从上至下的重力流向，减少物料输送过程中的残留与堵塞风险，料斗与物料接触部位采用光滑过渡设计，方便换产时的清洁作业，满足不同品类物料切换时的卫生要求。设备的机架采用方管焊接框架结构，外部覆盖钣金护板，既保证整体结构刚性，减少高速运行时的振动偏移，也能隔绝内部传动部件，提升设备运行的安全性，护板采用快拆结构设计，日常维护时可快速拆卸，触及内部的传动、封合组件进行检修或易损件更换。
