纸箱自动化包装成型输送生产线结构

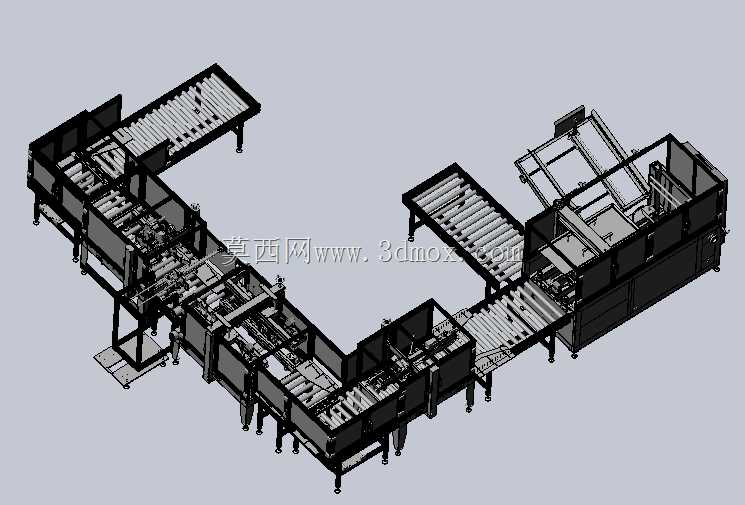

该产线采用L型布局设计，整体框架以工业铝型材搭配钣金护罩搭建，各功能段通过滚筒输送线完成工件流转衔接，可适配常规瓦楞纸箱的开箱、装填、封合全流程作业，在快消品、食品加工、日化产品的后段包装车间中可直接对接前端灌装、装箱工位，替代传统人工分工作业模式，单条线可覆盖从空纸箱上料至成品箱输出的完整工序，减少工位间物料转运的人力投入。从结构设计逻辑来看，产线各功能模块采用分段式独立安装设计，每段输送单元均配置独立的支撑脚杯，可根据车间地面平整度调整安装高度，相邻段之间通过定位销完成对接校准，避免输送面出现高度差导致纸箱卡滞；转向段采用90度滚筒转角结构，无需额外设置顶升移栽机构即可完成纸箱流向切换，降低了机构复杂度与后期维护点位。功能段划分上，入料段对接空纸箱开箱工位，输送面设置可调式侧导向条，可根据纸箱宽度调整导向间距，适配不同规格尺寸的纸箱输送；中段衔接装箱工位，预留了与灌装设备、机械手装箱机构的安装接口，输送线可根据上游工位的装箱节拍实现间歇式启停，保证纸箱停位精度满足装箱作业要求；后段集成封箱机构安装位，可直接加装折盖、封胶组件，完成纸箱上下盖的折合与胶带封合，末端输出段可直接对接码垛工位或者成品仓储输送线。安装边界方面，产线整体占地长度可根据车间场地进行模块增减，标准配置下两段主体输送长度适配常规12米以内的车间安装空间，输送面高度统一设置为符合人体工程学的作业高度，既方便人工排查卡料故障，也能匹配多数常规包装设备的出料口高度；护罩采用可拆卸式钣金结构，日常维护时可直接拆除对应段护罩接触内部传动组件，传动部分采用集中式链轮传动布局，减少分散驱动带来的布线混乱问题，各驱动电机均安装在护罩内部的预留安装位，避免外露造成安全隐患。在实际应用场景中，该产线可根据生产需求调整输送速度，间歇运行模式下可满足每分钟10-15箱的包装节拍，连续运行模式下可适配更高效率的前端生产连线，侧导向条的调节范围覆盖常规电商、工业包装用的多数瓦楞纸箱尺寸，无需更换结构件即可完成多规格产品的包装换型，适合多品种小批量的包装生产场景。
