多工位全自动立式贴标设备结构设计

该设备主要面向日化、食品、医药行业的圆柱类、方型类包装容器贴标工序，可适配玻璃、塑料、金属等不同材质的瓶身、罐体贴标需求，在瓶装生产线中可直接对接上游理瓶机、灌装机，下游衔接装箱、码垛工位，替代传统人工贴标存在的贴附位置偏移、褶皱、气泡、效率低下等问题，单工位节拍可匹配中高速包装线的连续生产需求，无需人工干预即可完成标签剥离、定位贴附、抚平压实的全流程动作。

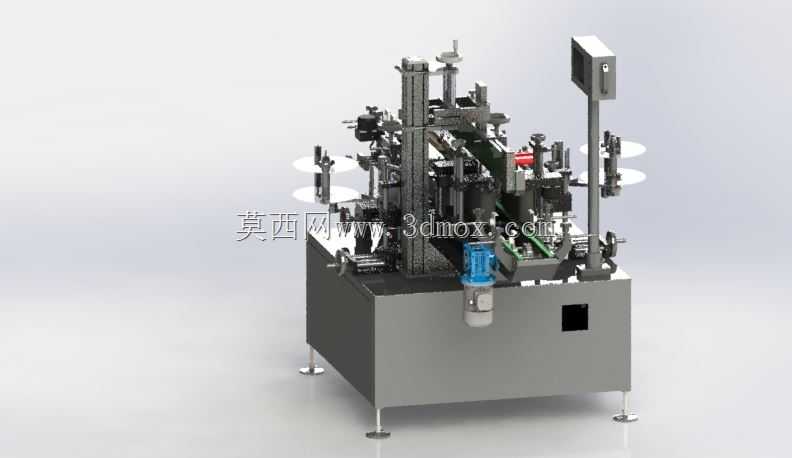

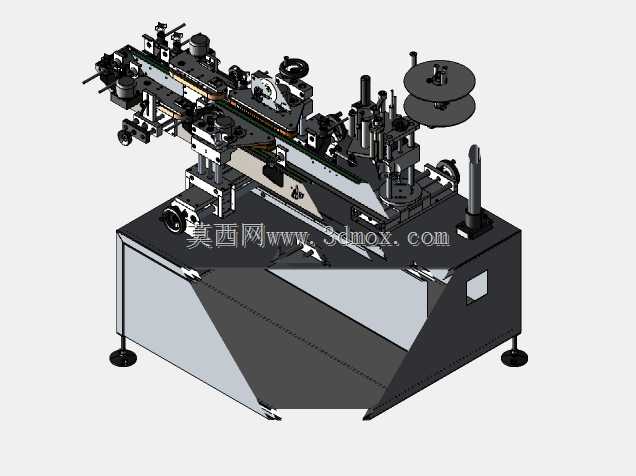

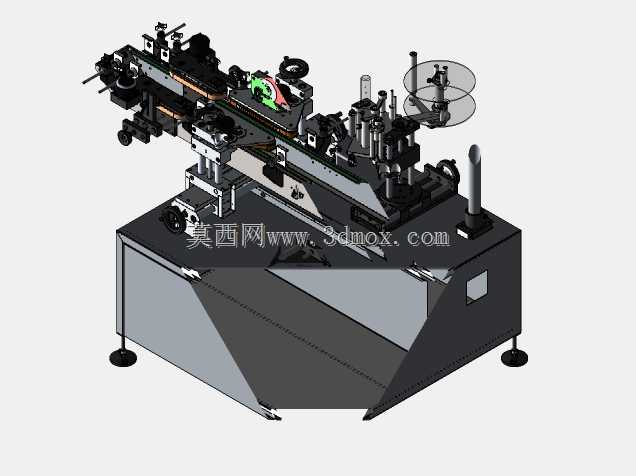

从结构设计逻辑来看，设备采用下部机架承载、上部功能模组分层布局的思路，下部箱型机架采用不锈钢折弯焊接成型，底部配置可调式支撑脚杯，可适配车间地面存在的高低差，安装时仅需预留对应长宽的水平放置空间，机架内部预留电气元件、驱动电机的安装腔体，侧面开设可拆卸检修门，方便日常维护时快速触及内部走线与传动部件。上部功能区沿物料输送方向依次排布标签放卷机构、张力控制组件、剥标刀组件、压标抚平轮、检测传感器单元，两侧对称设置的标签料架可支持双标签同时供料，满足容器正背标同步贴附的生产需求，无需二次周转重复贴标。

设备的输送模组采用同步带搭配定位治具的结构，可根据待贴标容器的外形尺寸更换适配的定位块，兼容不同直径、不同高度的容器夹持定位，避免输送过程中容器偏移导致的贴标错位。贴标执行端的压合组件采用弹性浮动设计，可自适应容器表面的微小形位误差，保证标签贴附时压力均匀，减少气泡、翘边问题的出现。顶部独立安装的人机交互操作盒可根据操作人员的站立习惯调整角度，方便参数设置与设备状态监控，操作盒旁设置的急停按钮可在异常工况下快速切断设备运行动力，保障生产操作安全。

设计过程中对各运动模组的运动行程做了边界限位处理，所有可动部件的运动范围均做了安全防护考量，外露的传动部位设置透明防护罩，既不影响日常运行状态观察，也可避免操作人员误触运动部件引发安全事故。各调节工位均设置刻度标识，换产调整时可根据刻度快速定位到对应参数位置，减少换产调试的时间消耗，适配多品种小批量的柔性生产需求。
