手动瓶体贴标作业工装结构设计

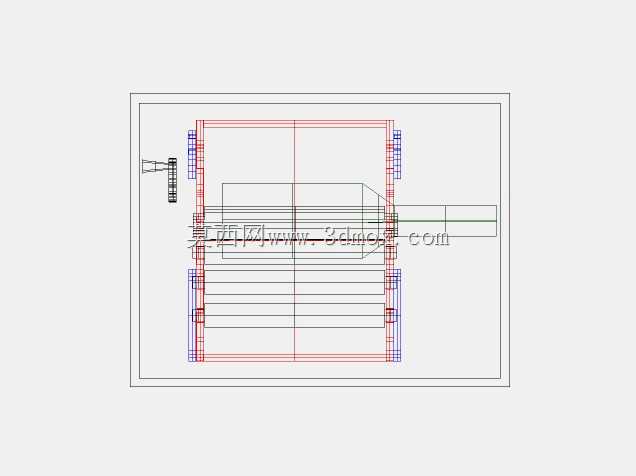

这款手动贴标工装主要面向小批量生产、多规格切换的包装作业场景，常见于小型食品加工厂、日化作坊、定制酒水灌装线等无法承担全自动贴标设备投入成本的生产环节，也可作为全自动生产线的备用补标工装，应对临时换产、小批次试产时的贴标需求。设备整体采用框架式焊接结构，主体承力部分使用钢板折弯成型，两侧立板作为标签卷支撑轴、瓶体承托辊组的安装基准，安装时需保证两侧立板的平行度公差控制在0.1mm以内，避免标签卷转动卡滞、瓶体滚动偏移的问题。标签卷安装位设置在设备上部，采用快拆式轴头设计，更换不同幅宽的标签卷时无需额外工具，松开轴端锁扣即可完成卷料更换，适配卷芯内径76mm、最大外径200mm的不干胶标签卷，标签幅宽适配范围覆盖30mm至150mm，可满足常见圆瓶、圆柱状容器的贴标需求。下部的瓶体承托辊组采用两根平行包胶辊设计，辊面的橡胶材质可增大与瓶体的摩擦力，手动转动瓶体时不会出现打滑偏移，保证标签贴合过程中瓶体线速度与标签剥离速度同步，避免标签起皱、错位。设备的标签剥离边采用锐角不锈钢刀口设计，刀口直线度经过精磨处理，标签底纸经过刀口转向时，面纸会在自身刚度作用下与底纸分离，手动推送瓶体沿辊组轴向移动时，剥离出的标签即可顺势贴合在瓶体表面，贴合过程中可通过手部按压调整标签位置，保证贴标位置偏差控制在±1mm以内。设备整体安装尺寸紧凑，宽度方向最大尺寸为320mm，深度方向为280mm，高度方向为260mm，可直接放置在常规工作台面上使用，底部预留四个M6的安装孔位，如需固定在流水线侧边作业，可通过螺栓完成快速固定，无需额外制作安装支架。设计过程中充分考虑手动作业的操作舒适度，操作位高度设置为120mm，作业时手臂自然放置即可完成瓶体取放、转动、贴标全流程，长时间作业不易产生疲劳。辊组与标签轴的转动部位均采用自润滑轴承，无需定期加注润滑脂，日常维护仅需清理刀口位置残留的胶渍即可，维护成本极低。该工装可适配直径50mm至120mm的圆柱形容器，针对锥度小于5°的瓶体也可通过调整辊组间距完成适配，无需更换额外配件，换产调整时间不超过2分钟，非常适合多品种小批量的柔性生产场景。
