高速冷却型3D打印机挤出送料组件

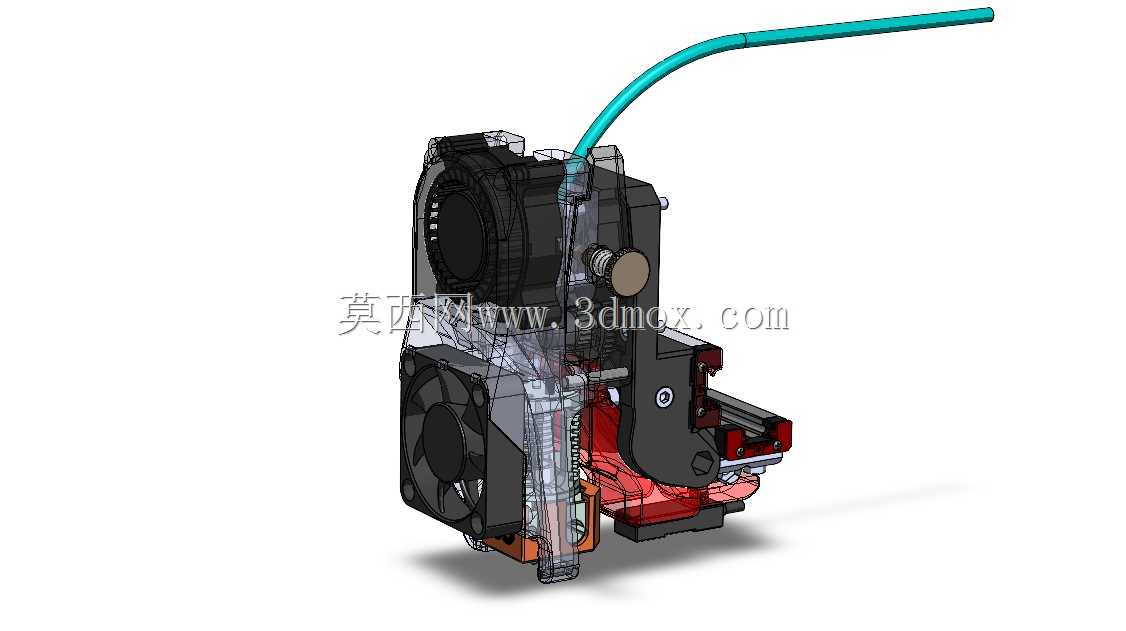

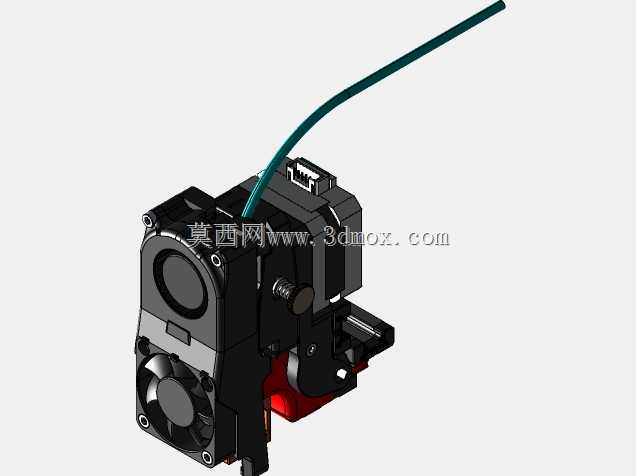

该挤出组件主要适配熔融沉积成型类桌面级3D打印设备，可直接替换沃龙、克雷等常见开源机型的原厂挤出结构，也可用于定制化改装打印设备的送料挤出单元搭建，覆盖个人DIY创作、小型工坊打样、教学实验等多类FDM打印场景，解决常规挤出结构送料阻力大、高温打印时耗材冷却不足导致的堵头、成型件边缘塌边等实际作业痛点。设计阶段优先考虑近端送料的传动精度，将送料齿轮驱动结构与加热喉管的距离压缩至最小行程，减少耗材在输送路径上的弯折余量，避免柔性耗材输送过程中出现的打折、送料失步问题，同时在结构布局上预留了双风扇的安装位，分别对应喉管散热与成型件层冷区域：其中喉管散热风扇采用侧置直吹风道，直接对准喉管散热鳍片，避免热量向上传导导致耗材提前膨胀堵头；层冷风扇通过导流风道将气流集中导向喷嘴出口的耗材落点，保证刚挤出的熔融耗材快速定型，满足高速打印时的冷却需求。组件的安装边界完全匹配主流开源3D打印机的滑车安装孔位，无需对原有设备的运动机架做二次打孔改装，进料端预留了标准PTFE管的快插接口，可兼容1.75mm直径的PLA、ABS、TPU等多类常用打印耗材，挤出压力输出稳定，可支持最高300℃的打印温度区间。结构设计上采用半透明可视化的外壳布局，可直接观察送料齿轮的咬合状态与耗材输送情况，日常维护时无需完全拆解外壳即可快速清理送料轮上的耗材碎屑，快拆式的喷嘴固定结构也降低了后期更换不同口径喷嘴的操作难度。整个组件的走线槽做了内嵌式处理，避免打印过程中运动的线缆与机架其他部件产生干涉，散热风道的曲面走向经过多次流道优化，减少风阻的同时保证出风气流集中不分散，在高速移动打印时也能保证冷却气流准确覆盖打印区域，不会因为设备运动速度快出现气流偏移的问题。
