精密推台木工台锯结构设计

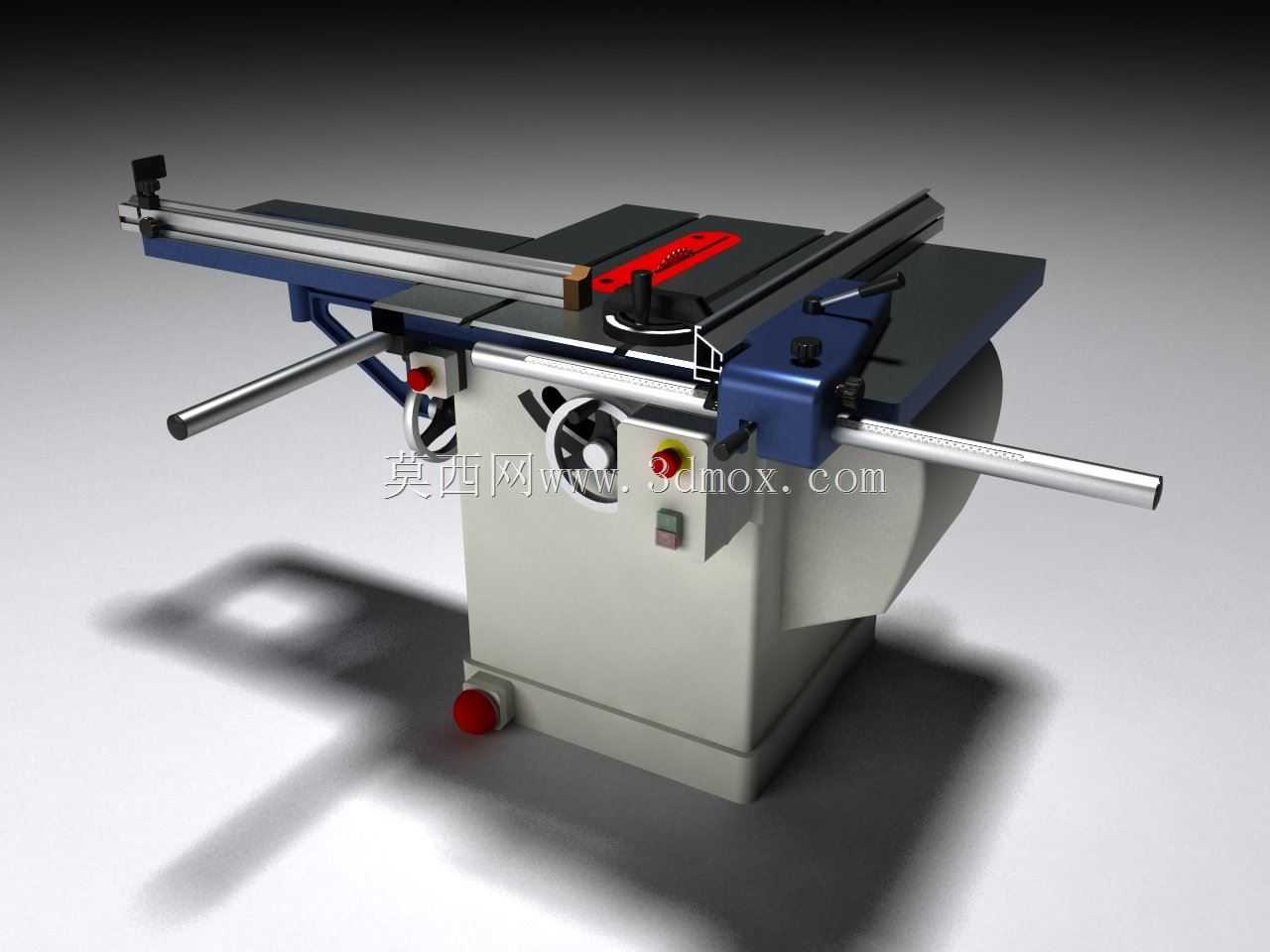

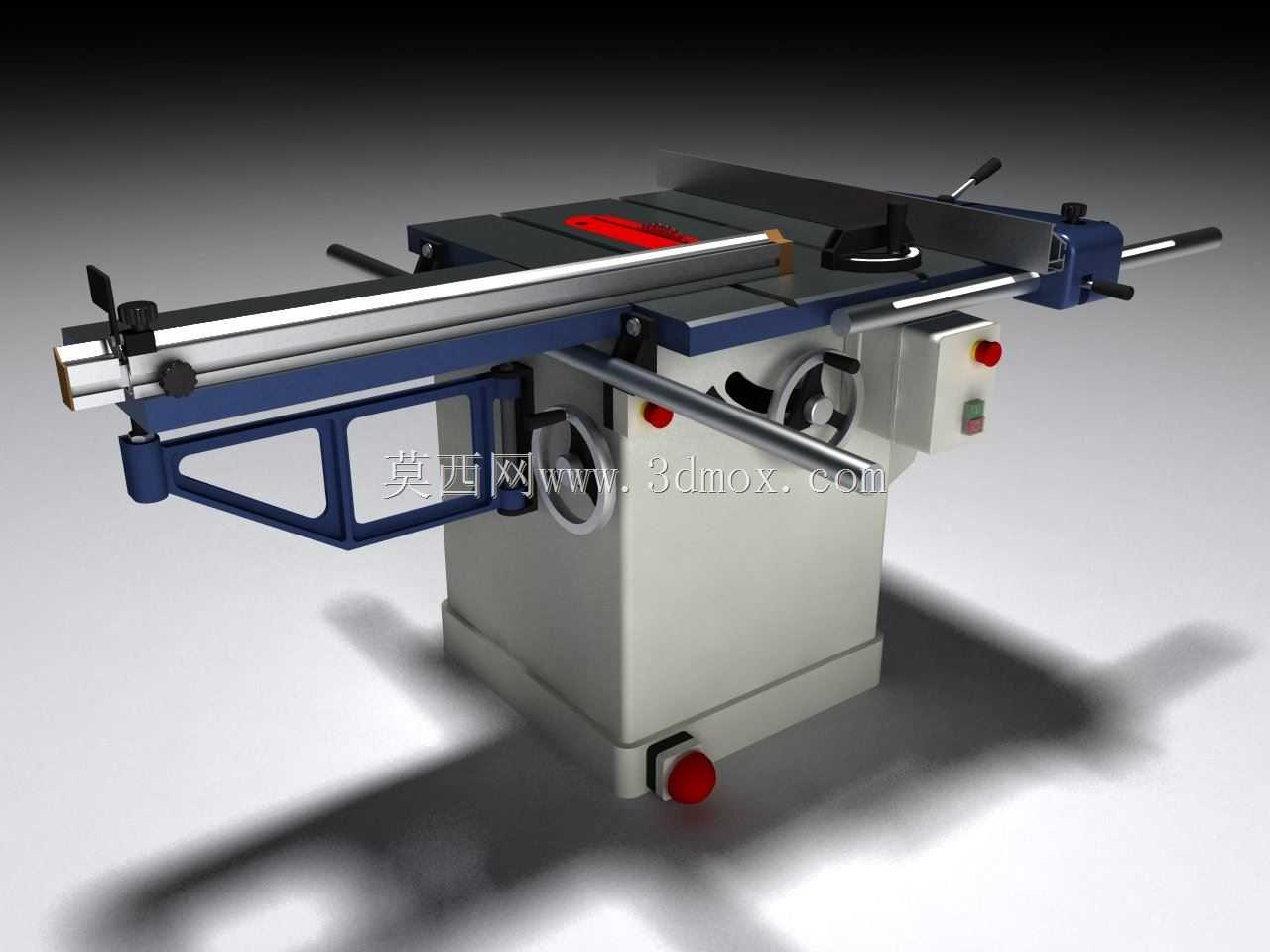

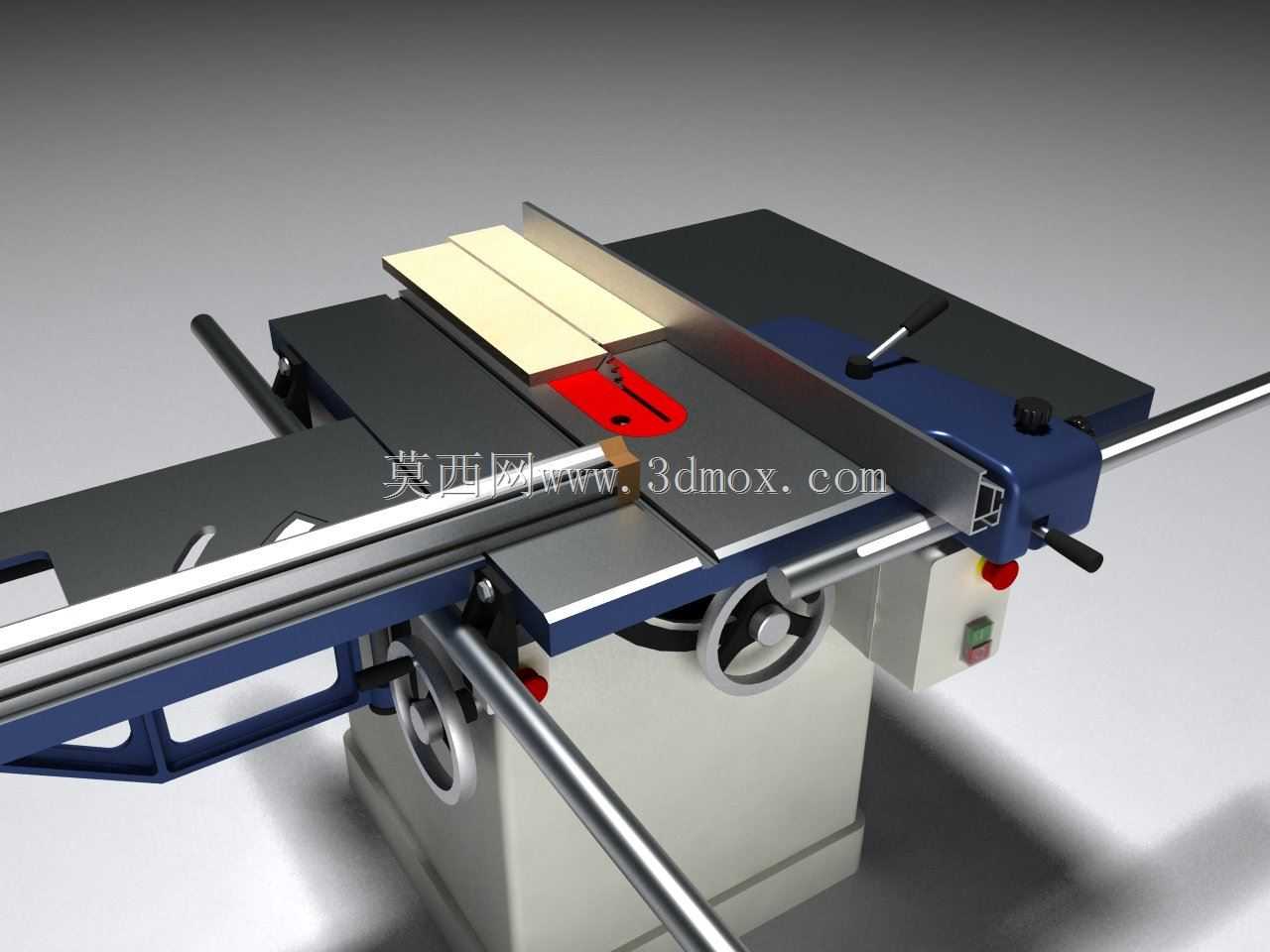

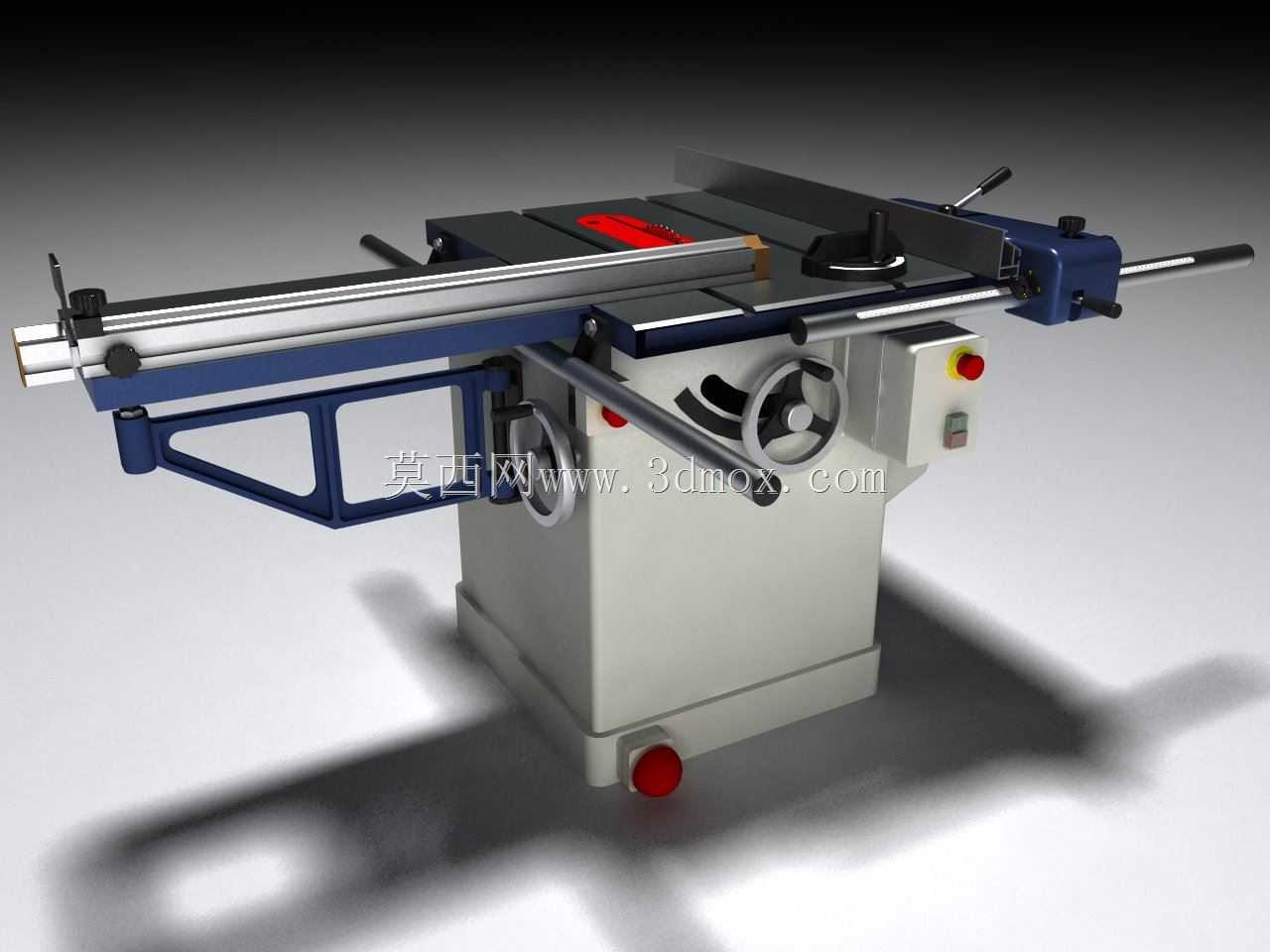

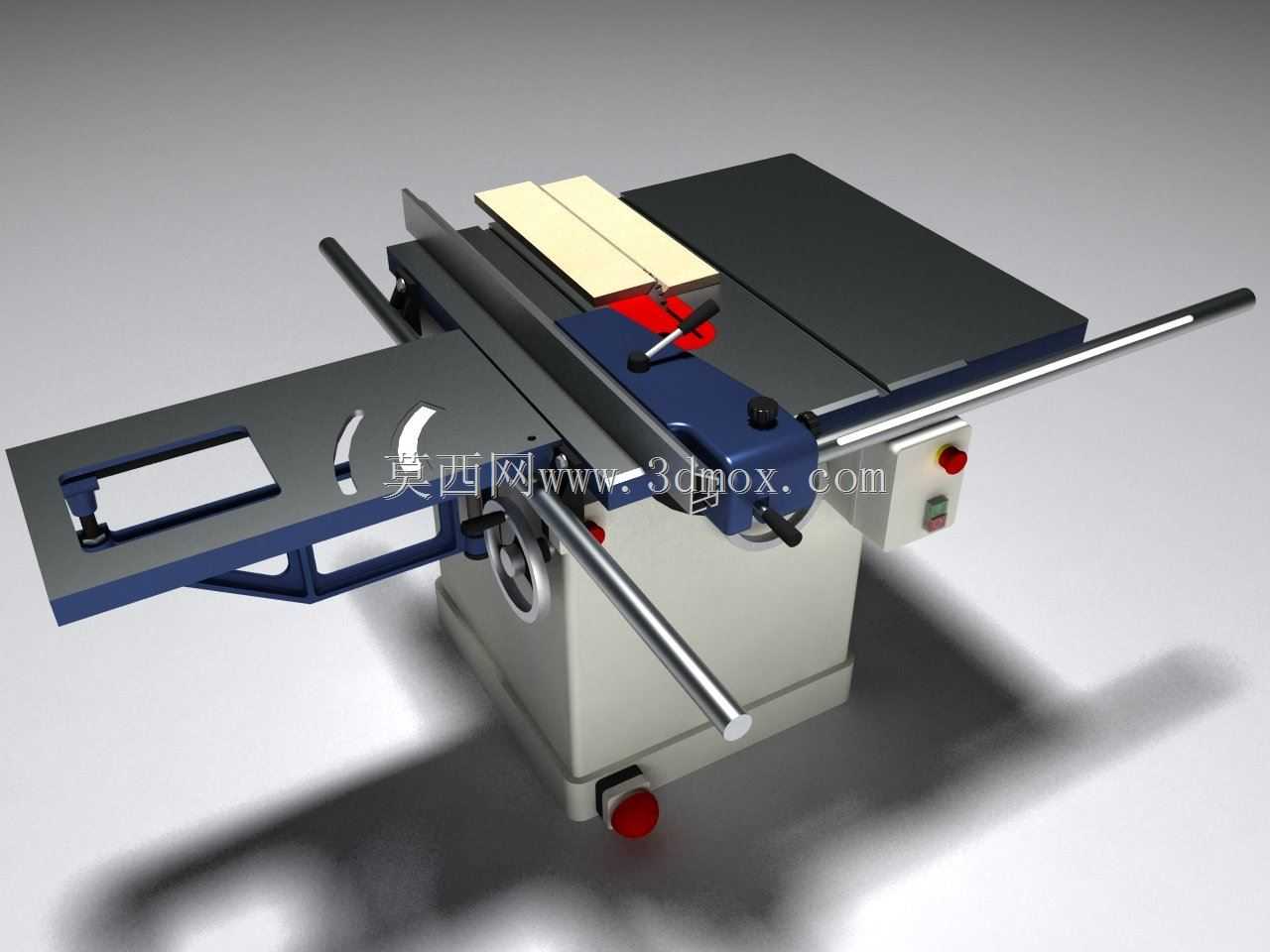

这款推台锯的结构设计完全围绕实木、人造板材的精准开料需求搭建，在定制家具、木构件加工、家装木作现场都属于核心加工设备，区别于简易圆盘锯，其核心优势在于长行程推台的导向精度，能保证大尺寸板材裁切时的直线度误差控制在极小范围内，避免出现斜边、跑锯的问题。从结构布局来看，设备主机采用铸铁基座作为承重主体，基座内部集成锯片传动机构与集尘接口，底部设置可调支撑脚，可适配不平整的车间地面安装，安装时需要预留至少前后各1.2米、左右各2米的操作空间，满足长板材送料、出料的操作边界，避免加工过程中板材磕碰周边障碍物。推台部分采用双圆柱导轨作为导向支撑，导轨表面做硬铬镀层处理，耐磨性能优异，推台台面设置靠尺与快速锁紧机构，可根据裁切尺寸快速定位，靠尺上带有毫米级刻度标识，配合可倾斜的锯片组件，能实现0-45度范围内的斜切加工，满足木构件拼接时的斜角裁切需求。锯片升降机构采用手轮驱动的丝杆传动结构，转动手轮即可精准调整锯片伸出工作台面的高度，适配不同厚度板材的加工需求，避免锯片伸出过长带来的安全隐患，也能减少锯片空转行程的功耗损失。工作台主台面采用高精度磨制钢板，平面度公差控制在0.1mm每米范围内，保证板材推送时的平稳性，台面上设置的分料刀与锯片保持同轴线安装，能有效避免裁切过程中板材夹锯、反弹的风险，推台端部设置的弹性限位块，可限制推台的最大行程，防止推台脱出导轨。设备侧面设置的操作按钮集中布局，包含急停、启动、停止功能，急停按钮采用大尺寸红色蘑菇头设计，触发后可直接切断主电机电源，符合木工机械的安全设计规范，基座侧面的集尘口可外接工业集尘器，能及时抽走锯切产生的木屑，保持加工区域的可视性，也降低车间木屑堆积的消防隐患。从设计思路上，这款设备没有冗余的功能结构，所有部件都围绕锯切精度、操作安全性、维护便捷性三个核心维度设计，比如锯片防护罩采用透明聚碳酸酯材质，既能遮挡锯片防止误触，也不影响操作人员观察锯切位置，导轨下方设置的集尘刷，可在推台移动时自动清扫导轨表面的木屑，避免木屑进入导轨滑块加剧磨损。在实际选型适配时，需要根据日常加工的板材最大幅面确认推台行程，常规2.4米标准板材加工需要推台有效行程不小于2.8米，若加工超长木构件则需要选配加长导轨组件，安装时要保证主台面与推台台面的平面度差小于0.05mm，靠尺与锯片的平行度误差控制在0.08mm以内，才能保证裁切后的板材尺寸精度满足后续拼接、封边的工艺要求。
