带气缸推料机构的滚筒分流输送装置

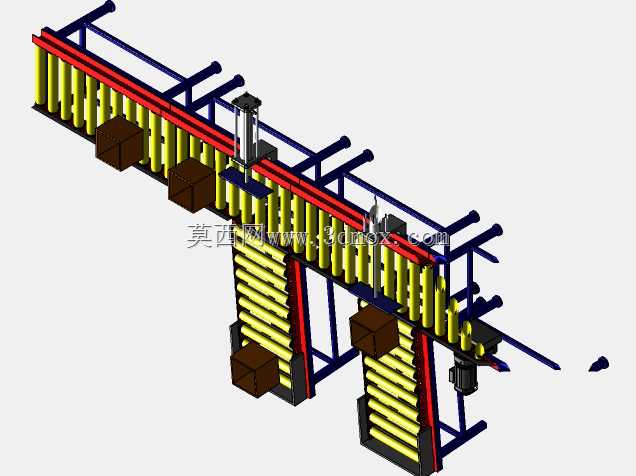

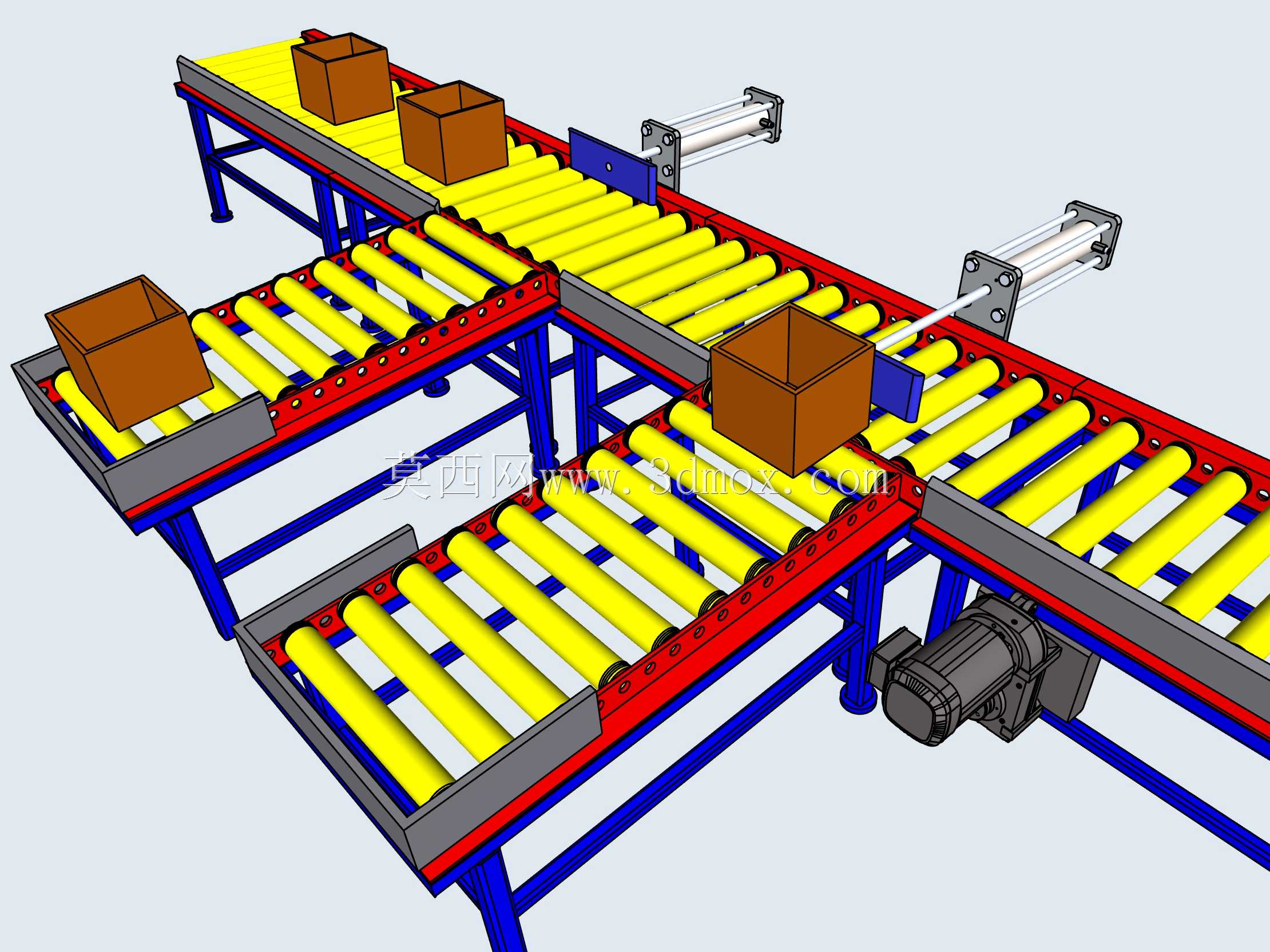

这套带气缸推进器的滚筒输送装置，主要面向电商仓储、包装后段、轻工制造车间的箱装物料分流输送场景，解决单条输送线向多个支线转运料箱的作业需求，替代人工搬运转接的低效操作，适配常规瓦楞纸箱、周转箱类硬质包装物料的输送作业。设备主体采用多段动力滚筒线拼接布局，主输送线沿直线布置，两个分流支线分别以90度夹角接驳在主线侧方，每处分流点位对应配置一套水平安装的气缸推料机构，推料板采用平板式结构，端面贴合料箱侧壁受力面，避免推料过程中刮损箱体表面。滚筒采用黄色包胶辊面，增大与料箱底部的接触摩擦力，防止输送过程中料箱打滑偏移，辊筒间距根据常规料箱的最小底面尺寸设计，保证最小规格的料箱输送时至少有三根辊筒同时承托，避免卡料、掉箱问题。机架采用蓝色方管焊接结构，支脚配置可调脚杯，可根据现场地面平整度调整整机水平度，适配不同高度的上下游设备对接需求，主输送线的驱动电机布置在主线末端下方，通过链传动带动所有主动辊筒同步运转，输送速度可根据产线节拍调整，常规工况下适配每分钟10-18米的输送速度。气缸推料机构的安装支架固定在主线机架侧方，气缸行程根据主线宽度与料箱尺寸匹配，推料动作到位后刚好将料箱完全推送至支线辊道上，不会出现料箱卡滞在主线与支线接驳缝隙的问题，接驳位置的辊筒采用密排布置，缩小辊间间隙，保证小尺寸料箱平稳过渡。设计过程中充分考虑安装边界，整机的横向与纵向尺寸预留了检修空间，气缸的气管走线沿机架方管内侧布置，避免外露剐蹭，推料动作的触发可配合光电传感器实现自动控制，料箱到达分流点位时传感器触发信号，气缸伸出完成推料后自动缩回，等待下一个料箱到位，无需人工干预即可完成自动分流作业。支线辊道可根据后续工位需求选择动力或无动力结构，当前模型中支线采用与主线同规格的包胶滚筒，可直接对接后续的打包、码垛、检测工位，整套装置的结构模块化程度高，可根据现场布局调整分流点位的数量与支线接驳角度，适配不同的车间走线需求，辊筒、气缸、驱动电机均采用行业通用标准件，后期维护更换配件无需定制，降低运维成本。
