24英寸宽10米长矿物堆垛带式输送设备

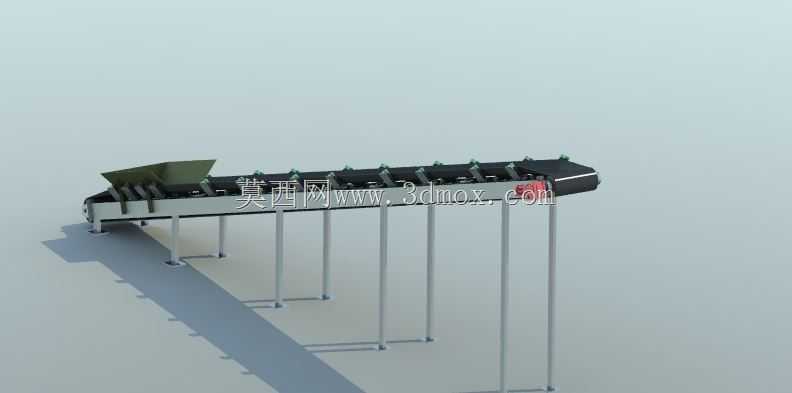

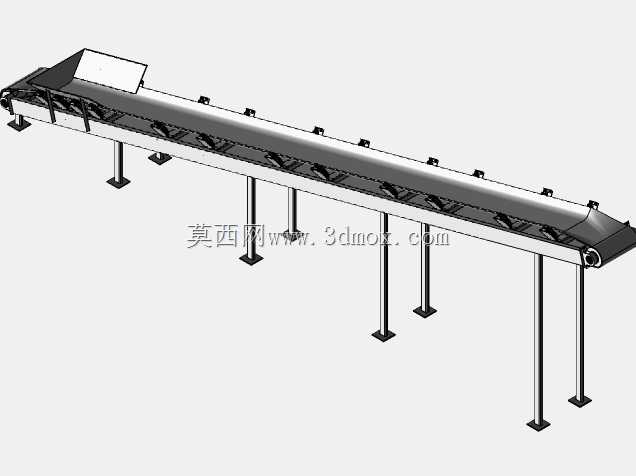

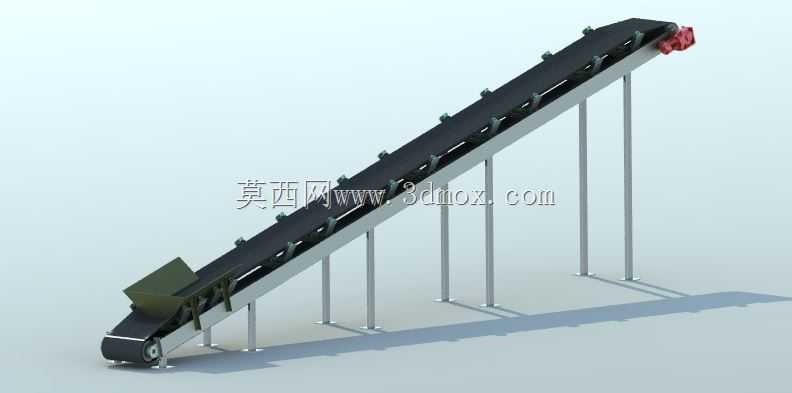

在矿山散料处理、选矿厂物料转运、露天矿堆存作业场景中，这类窄幅长距离带式输送设备是衔接破碎工序与堆存环节的核心转运装备，主要承担细碎后矿物的长距离输送与定点堆垛功能，可将破碎筛分后的矿石、煤块等散状物料持续输送至指定堆料区域，替代传统装载机短驳转运的低效作业模式，大幅降低散料转运过程中的人力投入与物料洒落损耗。设备整体采用落地式支腿支撑结构，支腿沿输送方向等距排布，每侧支腿通过横向连杆形成稳定的门型支撑框架，可直接安装在平整的硬化厂区地面，无需额外做预埋基础，适配矿山现场临时堆料点的快速布设需求，支腿高度可根据现场堆料坡度需求做小幅调整，保证输送机架体保持水平状态，避免皮带运行过程中出现跑偏撒料问题。驱动端设置在设备头部位置，配套的导料槽可承接上游破碎设备的落料，导料槽两侧加装挡边胶皮，贴合皮带表面减少落料冲击造成的物料外溢，尾部设置张紧结构，可通过调节螺杆调整皮带张紧度，补偿皮带长期运行产生的延展变形，保证皮带与滚筒之间有足够摩擦力，避免重载启动时出现打滑丢转问题。皮带宽度设定为24英寸，适配小时处理量在百吨级的散料输送需求，10米的输送长度可覆盖半径8米左右的扇形堆料区域，配合头部可小幅摆动的卸料结构，无需频繁移动设备即可完成较大范围的堆料作业，托辊组采用槽型结构布置，三节式托辊形成的凹槽可将散料集中在皮带中部，减少输送过程中物料的散落，回程段配套平托辊支撑皮带下分支，避免皮带下垂造成的运行阻力增大与异常磨损。设计过程中优先考虑矿山现场的恶劣工况，架体采用标准型材焊接成型，所有焊接位置做去应力处理，避免长期受落料冲击出现焊缝开裂问题，托辊采用密封式结构，可阻挡矿物粉尘进入轴承内部，延长转动部件的维护周期，设备整体的安装边界宽度控制在1.2米以内，长度10米，可通过平板车整体转运至不同作业点位，快速完成组装调试投入使用，适配矿山作业点分散、需频繁转场的实际使用需求。
