XB9R霹雳帧机械结构三维设计作品

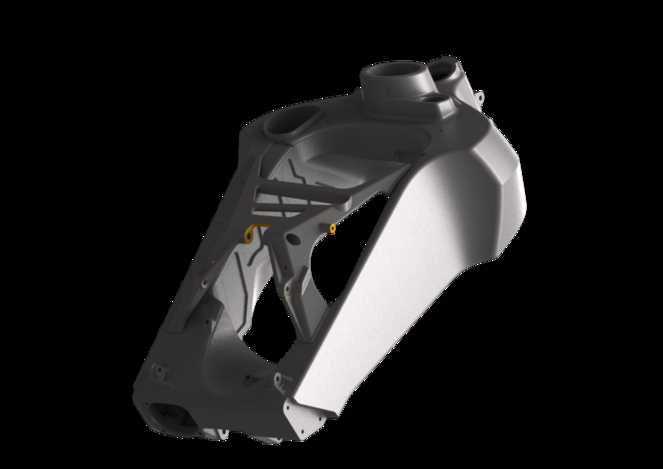

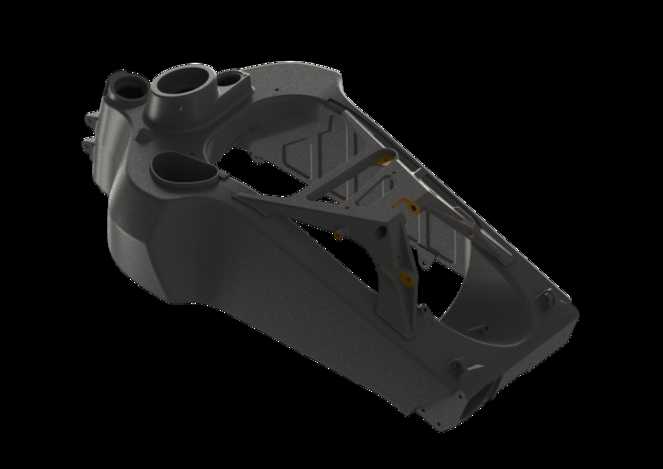

本作品为XB9R霹雳帧机械构件的三维建模设计成果，建模阶段依托主流三维工程软件完成全参数化构建，首先对构件的整体轮廓进行草绘定位，结合实物测绘的尺寸数据，依次完成主体曲面、安装位、镂空减重结构、连接孔位的特征搭建，建模过程中严格遵循机械加工的工艺逻辑，对所有棱边做了符合工业生产要求的倒角处理，避免应力集中的结构缺陷。材质渲染阶段针对构件不同部位的材质特性做了区分设置：主体承力结构部分采用哑光金属材质，调整了金属粗糙度、反射率参数还原铸铝构件的磨砂质感，局部连接点位做了亮色金属点缀，模拟紧固件的金属光泽，黑色背景下的渲染输出突出了构件本身的结构层次感，光影角度经过多轮调整，清晰展现了构件内部的加强筋布局、镂空区域的轮廓走向以及各安装面的位置关系。结构设计上，该构件采用一体化框架式布局，通过大尺寸镂空设计在保证结构强度的前提下大幅降低整体重量，内部交错的加强筋结构按照受力路径排布，可有效分散使用过程中的载荷冲击，侧面预留的多组安装孔位采用标准化尺寸设计，可适配对应规格的连接固件，主体曲面采用流线型过渡设计，既减少了冗余结构，也提升了整体的视觉质感。设计思路围绕功能性与轻量化的平衡展开，前期参考了同类高性能机械构件的结构优势，在建模过程中反复调整壁厚参数与加强筋的分布密度，通过软件自带的结构仿真模块初步验证了受力合理性，确保模型既符合工业设计的审美要求，也具备实际生产落地的结构可行性，模型的所有特征均保留可编辑参数，可根据后续的实际使用需求快速调整尺寸、修改局部结构，适配不同的安装使用场景。
