三叶容积式转子泵结构设计展示

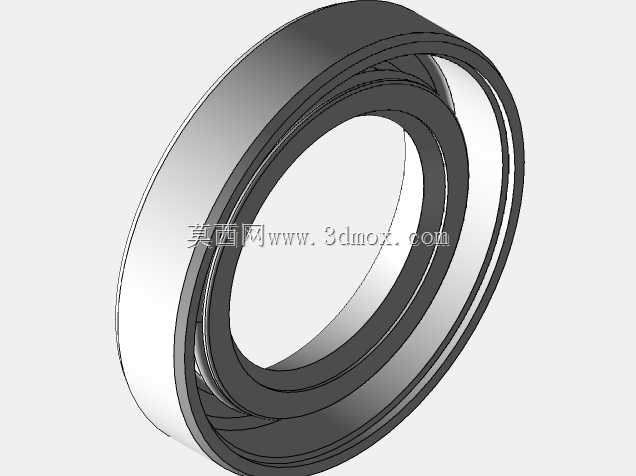

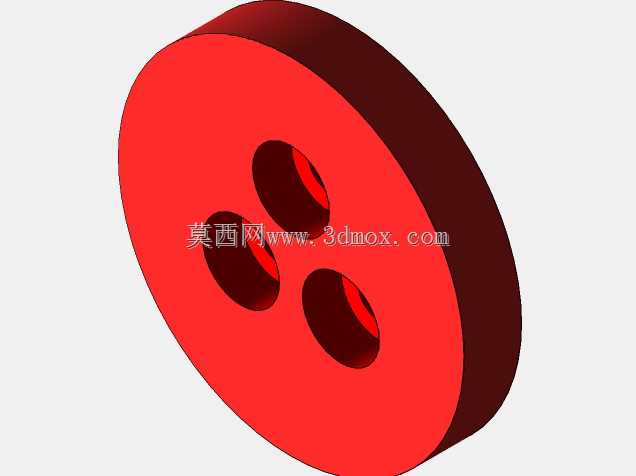

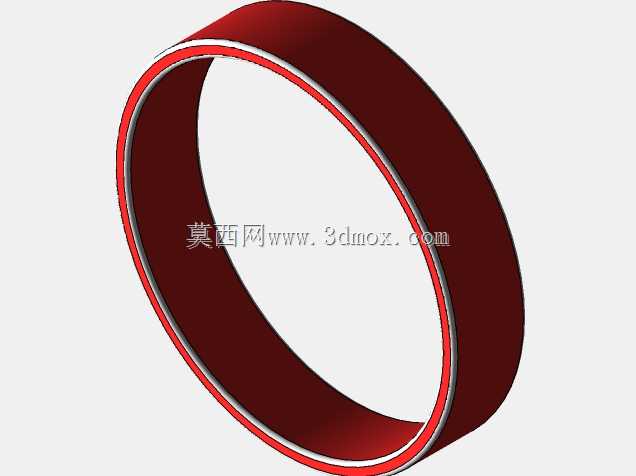

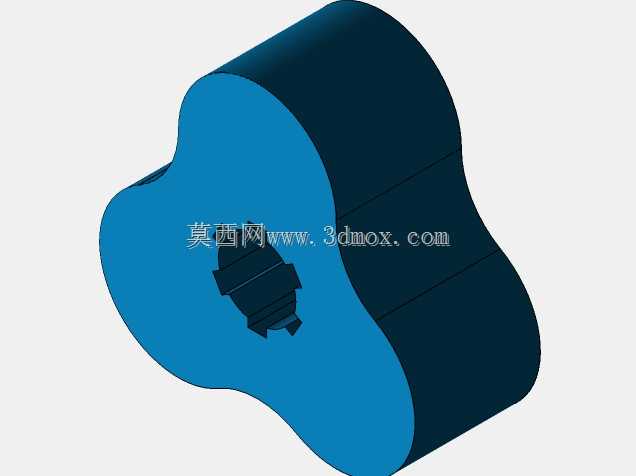

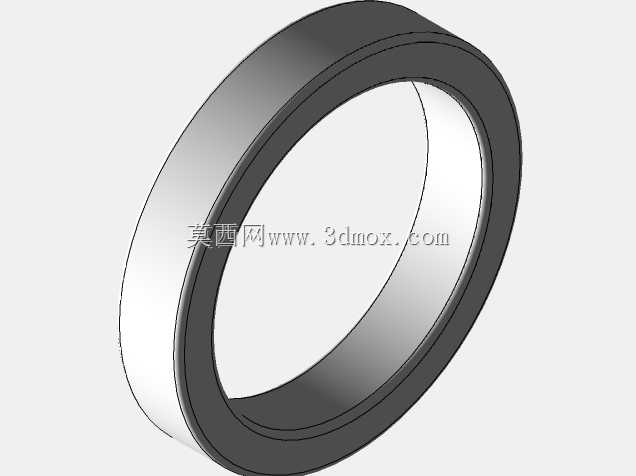

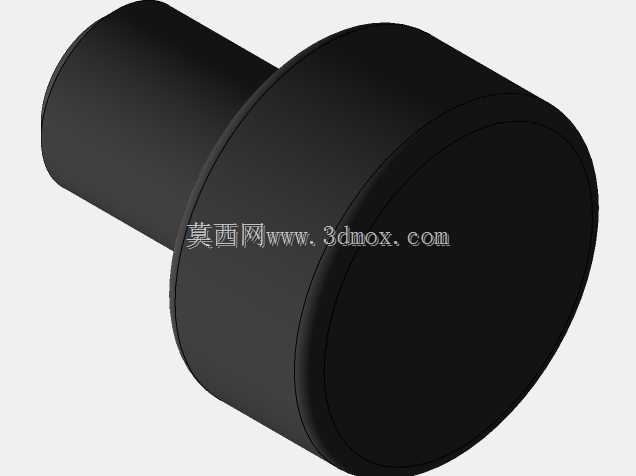

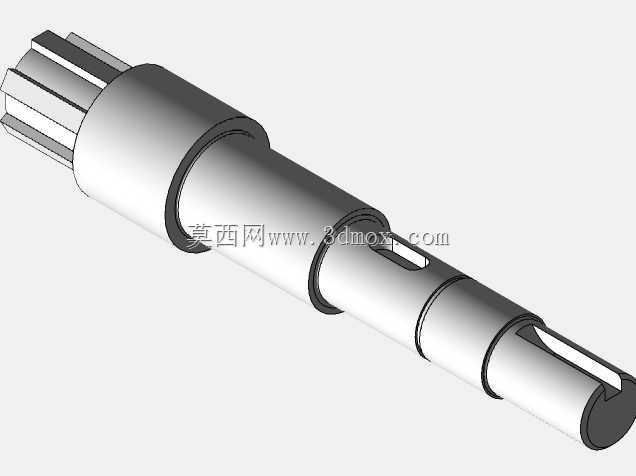

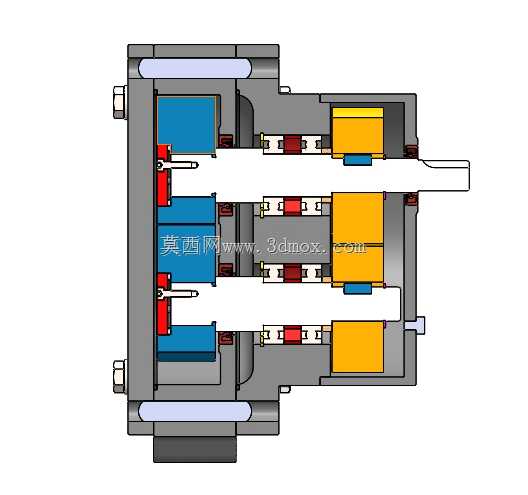

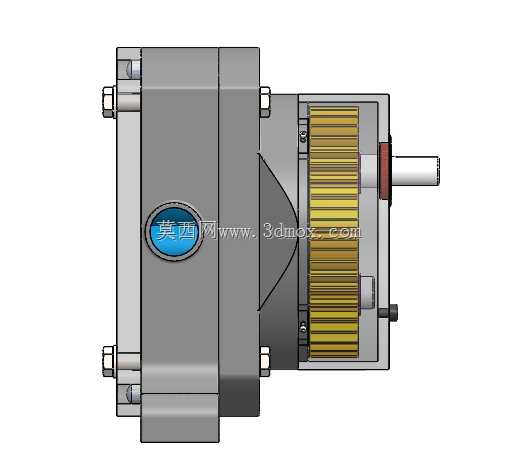

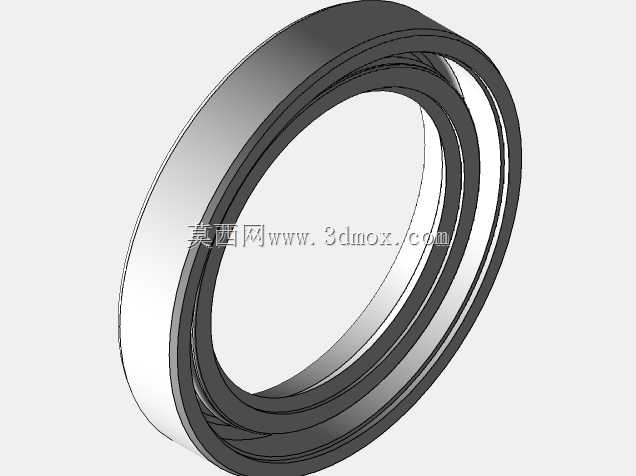

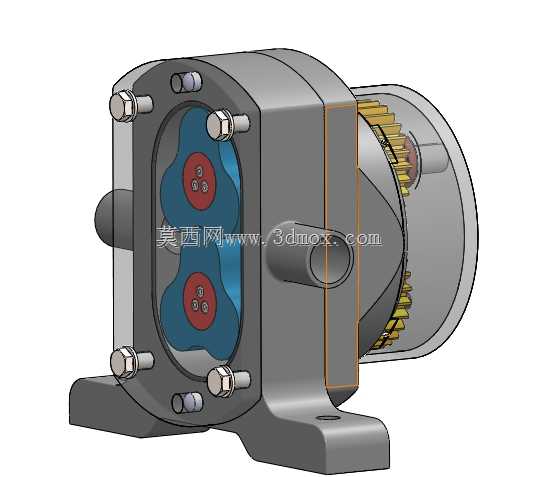

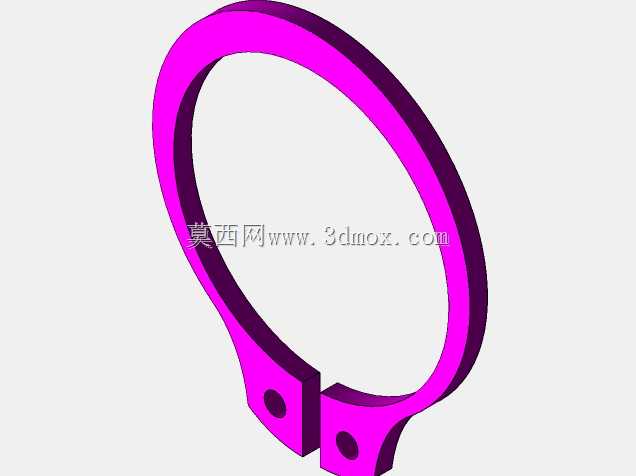

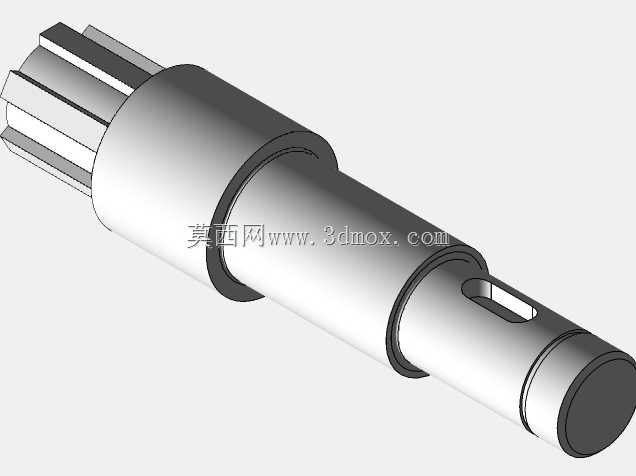

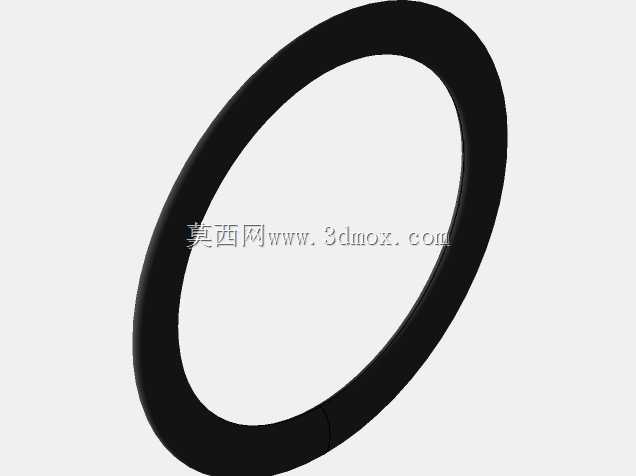

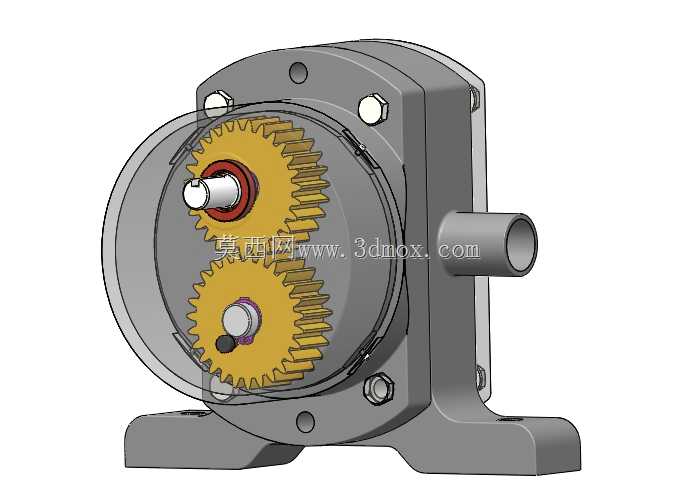

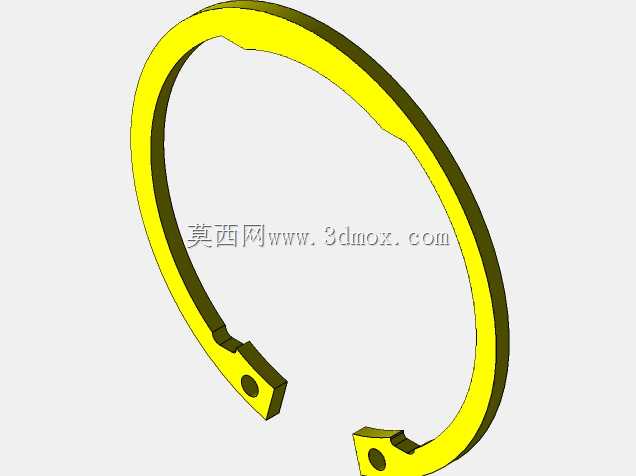

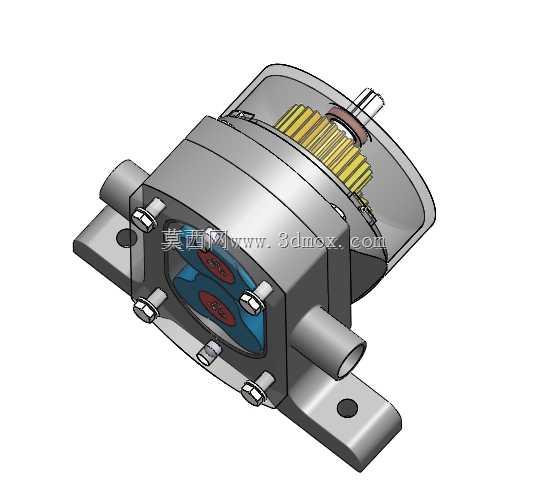

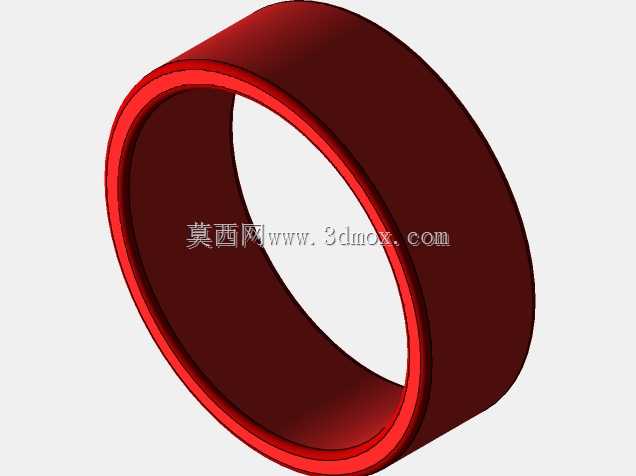

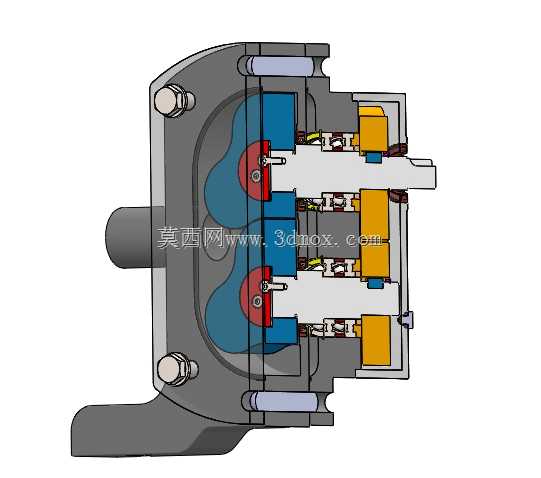

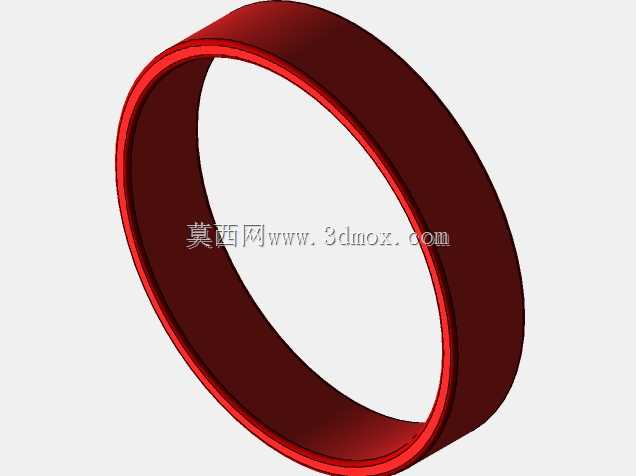

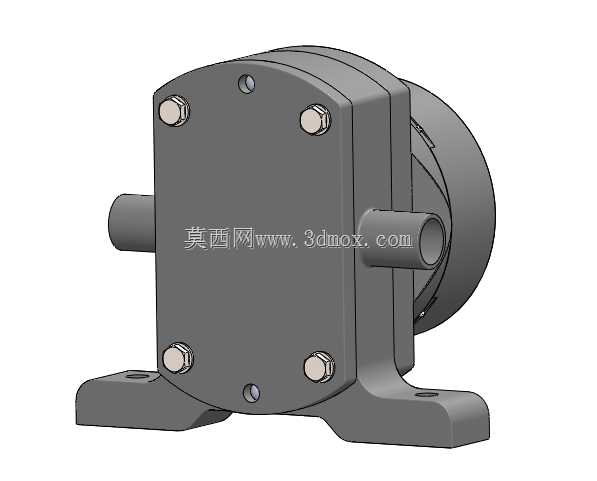

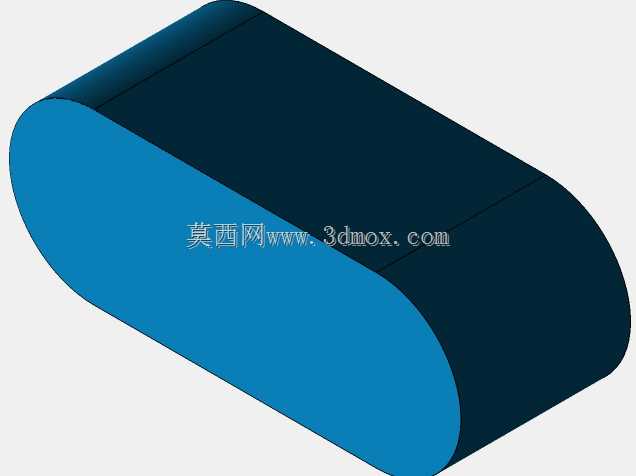

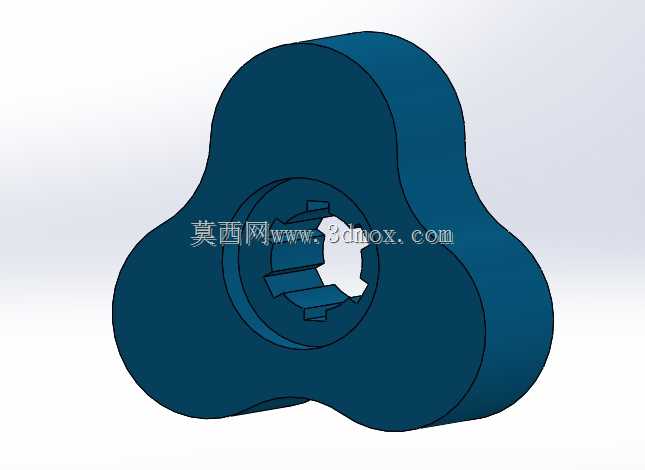

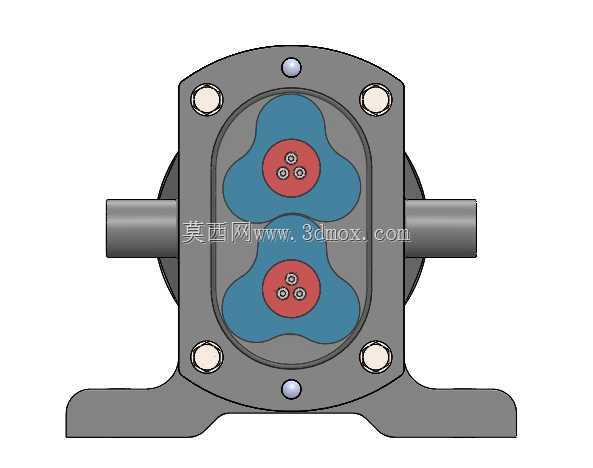

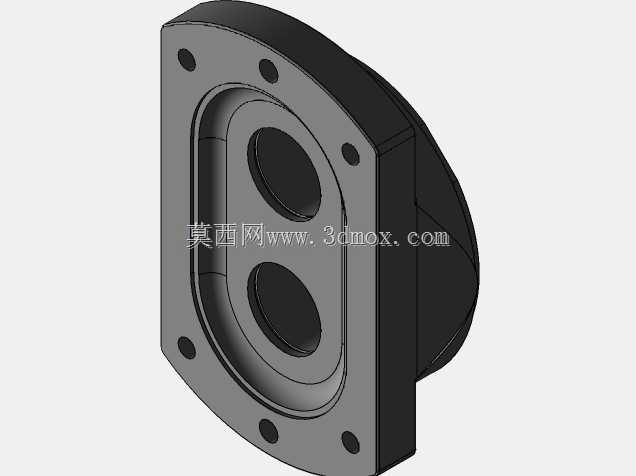

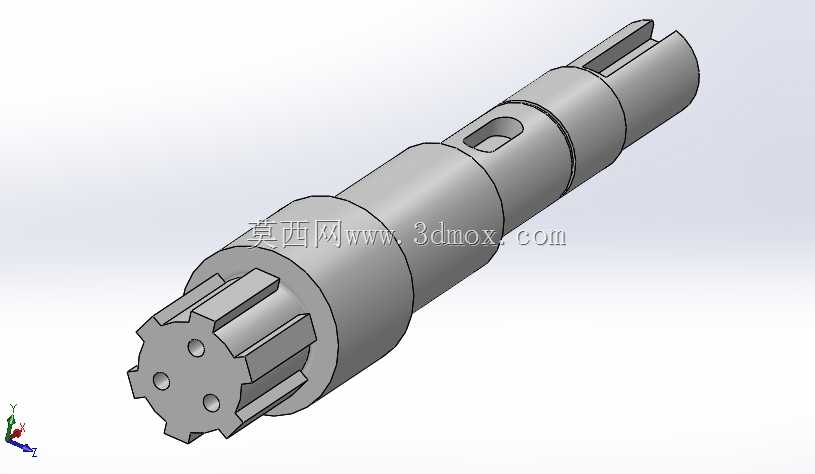

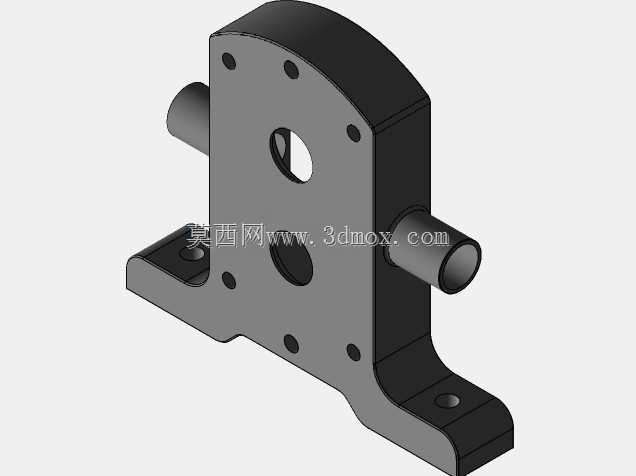

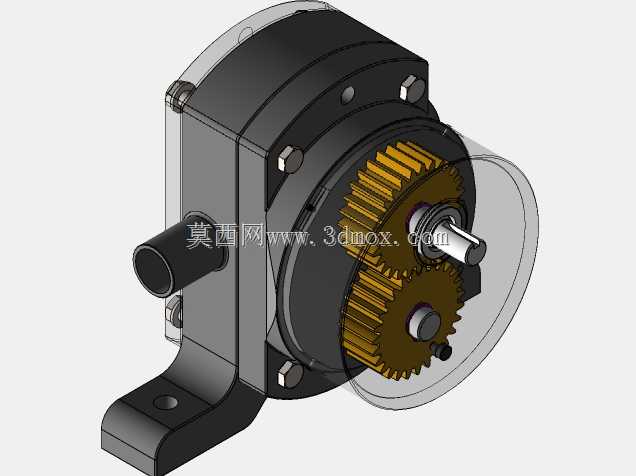

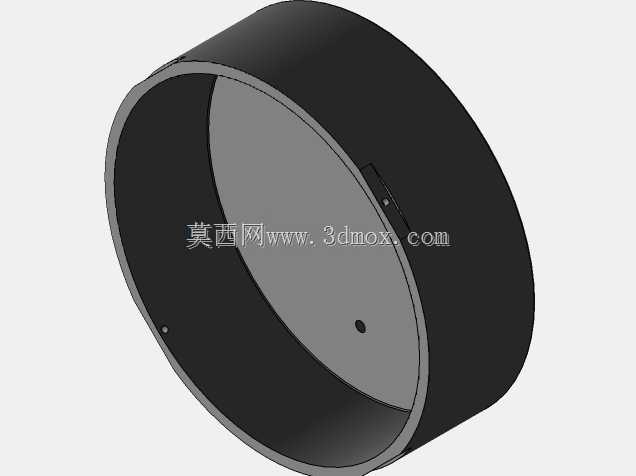

这款三叶转子泵的结构设计，核心围绕容积式流体输送的工作逻辑展开，两个三叶型转子在泵腔内部做同步反向啮合转动，转动过程中转子与泵腔内壁、端盖之间形成数个独立的封闭容腔，随着转子的连续回转，容腔在入口侧容积逐步增大形成负压完成介质吸入，在出口侧容积逐步缩小将介质平稳压出，整个输送过程无剪切、无搅动，对输送介质的物性破坏极小。从应用场景来看，这类泵的适配场景覆盖两个核心领域，液压系统中可作为低压工况下的动力输送元件，输送液压油完成动力传递回路的介质循环；食品工业场景中可用于输送糖浆、巧克力酱、果酱等粘稠类食品介质，避免输送过程中介质性状被破坏，满足食品生产的卫生级输送要求。设计过程中，转子的型线采用了摆线修正轮廓，既保证两个转子啮合时间隙均匀，避免运转过程中出现干涉卡滞，又能将内泄漏量控制在较低水平，提升容积效率；泵体侧面设置的进出油口采用通径一致的圆柱接口，可直接对接标准管路法兰，无需额外做变径转接；底部的安装支座设置了两个同轴的安装定位孔，安装时可通过螺栓将泵体固定在安装基座上，支座的支撑面与泵轴轴线保持平行，保证安装后泵轴与驱动电机轴的同轴度偏差控制在允许范围内，避免运转过程中出现附加径向力影响轴承寿命。泵体端盖采用螺栓周向均布的紧固方式，螺栓预紧力均匀作用在端盖密封面上，配合密封垫片可实现泵腔的可靠密封，避免高压侧介质出现外泄漏；端盖与转子端面之间预留了合理的轴向间隙，既避免转子转动时与端盖发生摩擦损耗，又能控制轴向间隙的内泄漏量在设计允许范围内。驱动端的齿轮传动腔与泵腔之间设置了独立的密封隔离结构，避免输送介质进入齿轮润滑腔稀释润滑油，同时也防止润滑油泄漏混入输送介质，满足食品输送场景的卫生要求。整体结构的安装边界充分考虑了常规设备的安装空间，泵体总宽度、进出油口中心高度、安装孔的中心距都参照了通用容积泵的安装尺寸规范，可直接替换同参数的其他类型容积泵，无需对原有安装基座和管路做大规模改造，降低设备升级改造成本。转子内部的连接轴采用渐开线花键与转子配合，传递扭矩的过程中受力均匀，可承受较高的冲击载荷，适配粘稠介质输送时的瞬时高扭矩工况；泵体外部的加强筋结构沿着受力方向布置，既提升了泵体的整体刚性，避免高压工况下泵体出现变形导致转子卡滞，又控制了泵体的整体重量，减少材料消耗。
