全功能离心泵叶轮与泵体装配结构设计

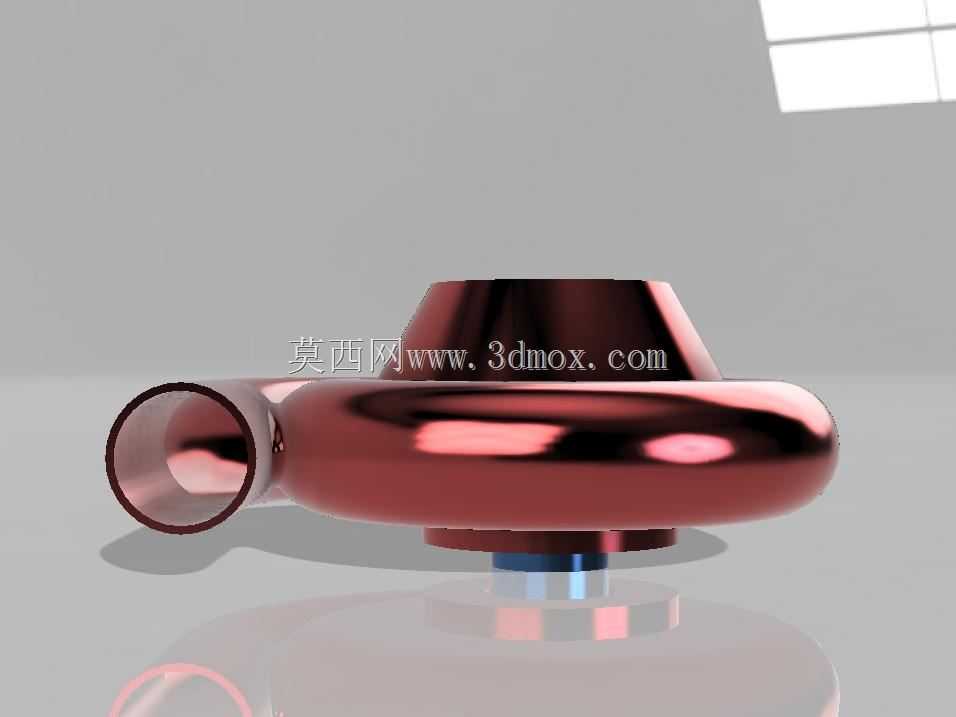

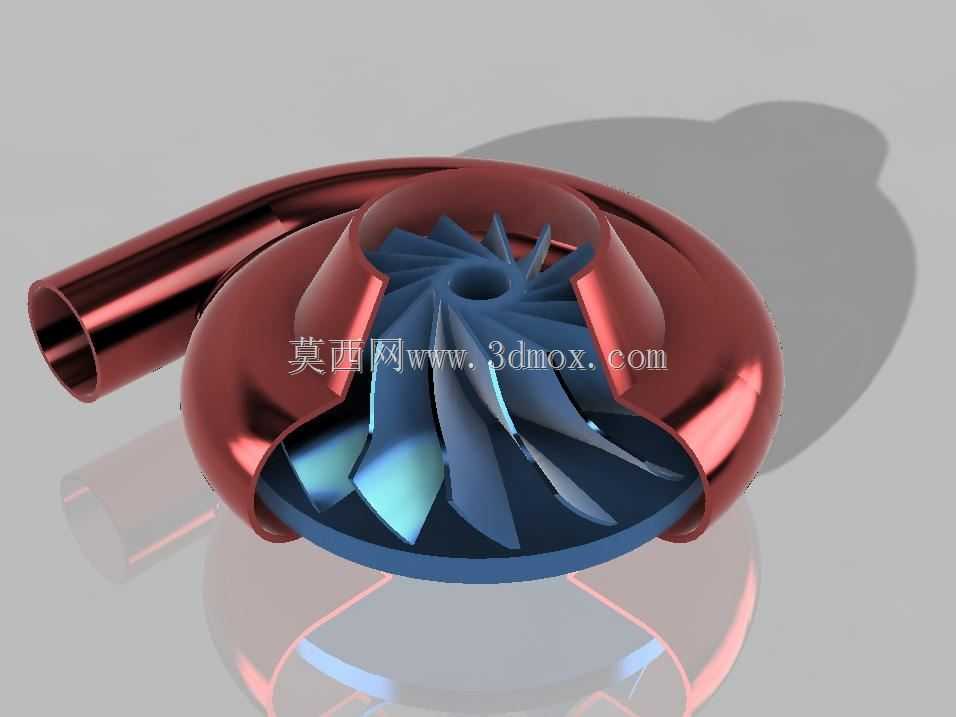

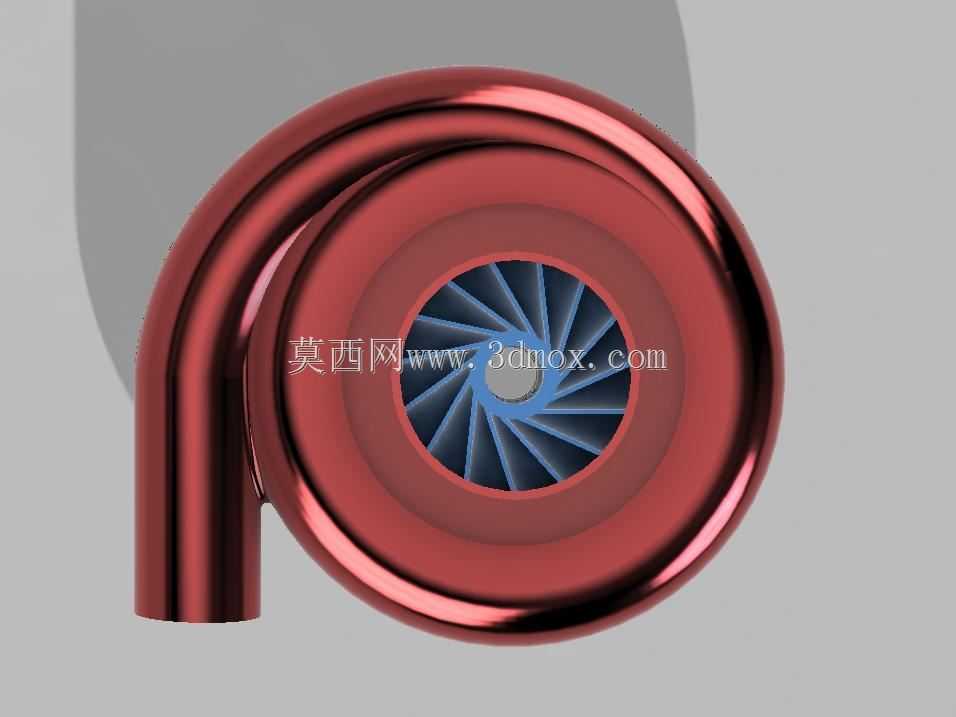

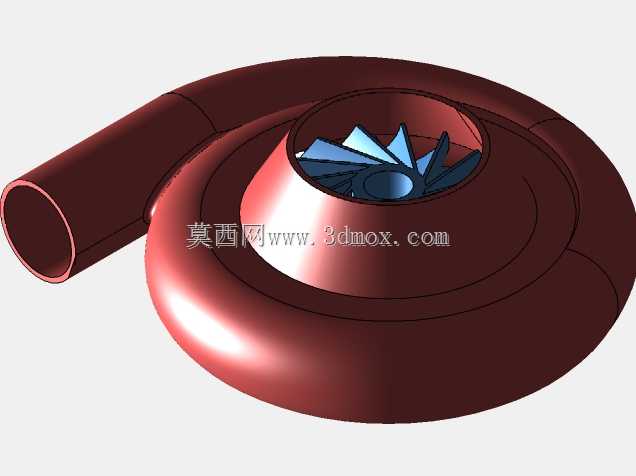

离心泵作为流体输送领域的核心通用设备，广泛应用于市政供水、暖通循环、工业给排水、农业排灌、化工流体输送等诸多场景，承担着液态介质增压输送的关键职能，其运行稳定性直接决定整套流体系统的工作效率与可靠性。本次设计的离心泵结构，围绕叶轮与泵体的核心配合关系展开，从实际工况的流体力学需求出发，兼顾运行效率与装配维护的便利性。在实际应用场景中，这类离心泵可适配清水、低粘度理化性质接近水的液态介质输送，既可以用于建筑内部的生活供水增压、中央空调水循环系统，也可配套工业生产流程中的冷却水循环、工艺介质输送环节，在农业领域还可承担农田排灌、水景供水的职能，覆盖民用、工业、农业多个领域的流体输送需求。从产品功能特性来看，该结构采用蜗壳式泵体搭配后弯式闭式叶轮设计，叶轮叶片采用空间扭曲曲面构型，能够在高速旋转过程中高效将电机输入的机械能转化为介质的压力能与动能，有效降低流体在流道内的水力损失，提升泵的运行效率，同时减少气蚀发生的概率，延长设备的连续运行周期。泵体的蜗壳流道采用等变曲率过渡设计，能够平顺收集叶轮甩出的高速介质，将介质的动能平稳转化为压力能，降低流道内的湍流损耗，同时泵体的进出口采用标准同轴对接结构，能够匹配常规管路的安装尺寸，降低现场安装的适配难度。在设计思路层面，本次设计优先考量叶轮与泵体的间隙配合精度，叶轮入口与泵体进水口的密封环间隙控制在合理范围内，既避免间隙过大导致的介质回流降低效率，也防止间隙过小在运行热胀状态下出现动静部件摩擦。叶轮的叶片数量与曲率经过流体力学仿真优化，能够在额定转速下实现稳定的流量扬程输出，同时平衡叶轮旋转时的径向力，降低泵运行过程中的振动与噪音，提升轴承与密封件的使用寿命。泵体的结构设计预留了标准的密封件安装位与轴承支撑位，能够适配常规的机械密封与滚动轴承配置，方便后期运维过程中的易损件更换。从外形尺寸与安装边界来看，该离心泵采用卧式安装构型，泵体的进出口法兰尺寸符合通用管路对接标准，安装底座的螺栓孔位间距匹配常规同功率离心泵的安装尺寸，能够直接替换同参数规格的老旧泵体，无需对现场管路与安装基础进行大规模改造。泵体的整体外形轮廓流畅，没有突出的冗余结构，能够在狭小的设备间内完成安装布置，同时泵体顶部预留了排气孔位，底部预留了泄水孔位，方便初次启动时的排气操作与冬季停机时的残液排空，避免低温冻裂泵体。叶轮与泵轴的连接采用标准键连接结构，传动扭矩可靠，拆装便捷，能够快速完成叶轮的更换与维护作业，整体结构兼顾了运行效率、安装适配性与运维便利性，能够满足多数常规流体输送场景的使用需求。
