双轮独立悬架结构三维设计方案

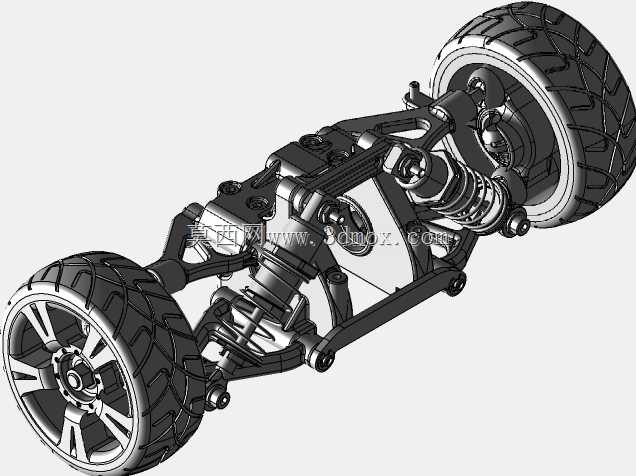

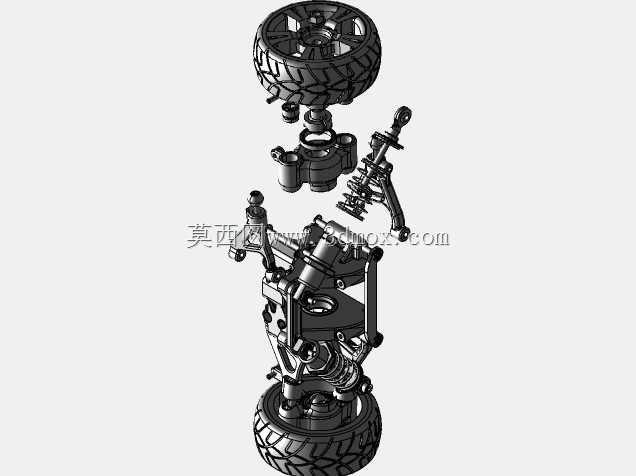

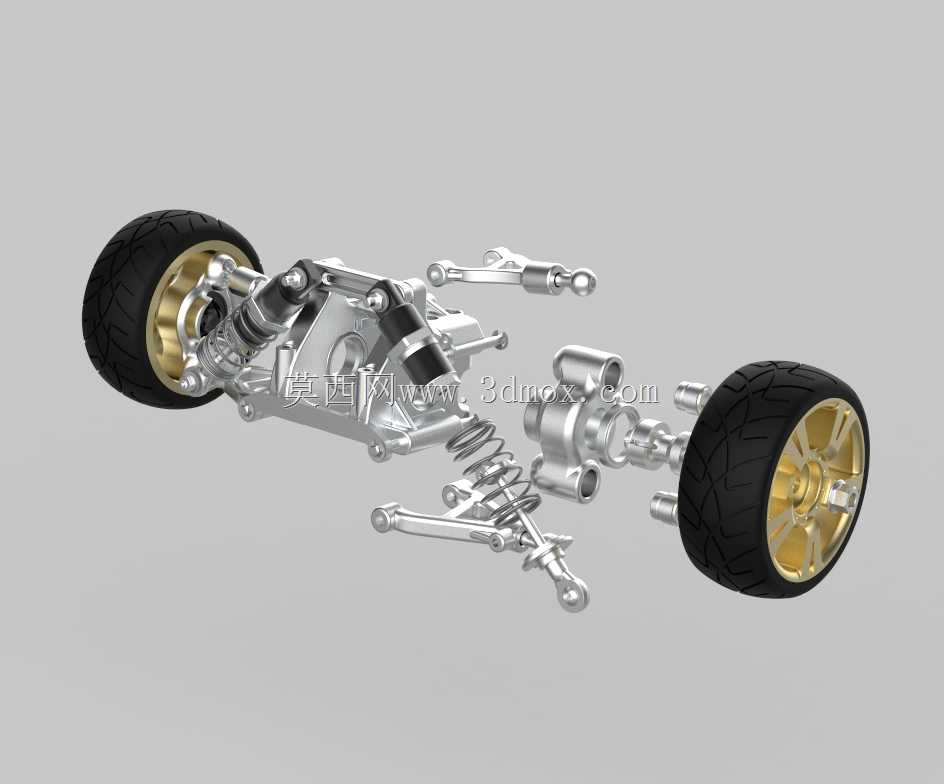

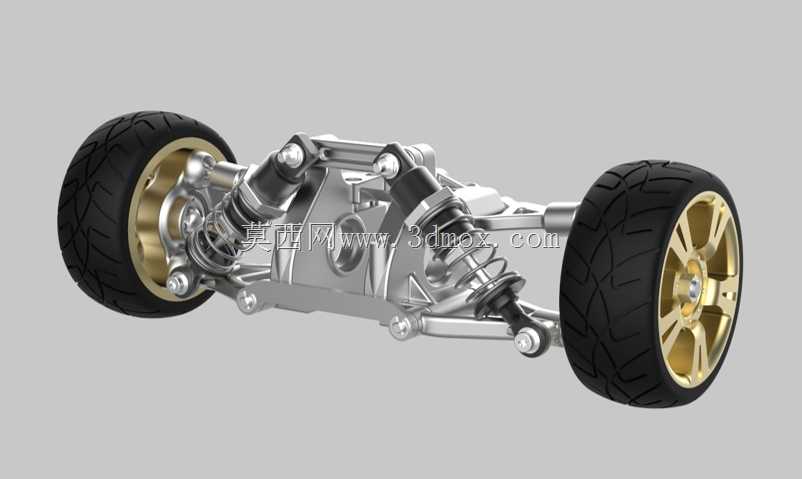

这套悬架结构主要面向小型乘用车辆以及轻量化特种作业车辆的底盘开发场景，在日常的结构选型验证、底盘运动干涉校核工作中可以直接作为参考基底，省去从零搭建悬架硬点的重复工作量。从实际装车用途来看，这套结构承担着车轮与车架之间的力传递作用，路面作用在车轮上的垂直反力、纵向反力、侧向反力以及这些反力产生的力矩，都要通过悬架传递到车架上，同时缓冲路面传递来的冲击载荷，衰减冲击带来的振动，保证车辆行驶的平顺性，让车轮在跳动过程中始终保持合理的定位参数，确保轮胎接地性能稳定，提升操控极限。在功能特性上，这套结构采用双叉臂式独立悬架的构型，上下控制臂均通过球铰与转向节连接，螺旋弹簧与筒式减震器集成布置，既可以精准控制车轮的运动轨迹，在车轮上下跳动时自动调整外倾角变化，减少轮胎偏磨，也能通过减震器的阻尼设定过滤不同频率的路面振动，侧向刚度表现优异，能够承受较大的侧向载荷，适配高速过弯、非铺装路面行驶等多种工况。设计过程中首先确定了悬架的硬点坐标，结合轮距、轮胎跳动行程的边界要求，反复调整控制臂的长度与铰接点位置，确保车轮在全跳动行程内，轮距变化量控制在合理区间，避免轮胎出现异常磨损；转向节的结构做了轻量化优化，在保证铰接点强度、轴承安装位刚度的前提下，去除了非受力区域的多余材料，降低簧下质量，提升悬架响应速度。安装边界方面，控制臂与车架的铰接点预留了标准衬套安装位，适配常规的橡胶衬套尺寸，减震器上端的安装座匹配常见的塔顶连接结构，车轮安装位的孔位参数适配常规乘用车的轮毂螺栓规格，轮胎跳动的上下行程预留了足够的间隙，不会与轮拱、车架结构发生运动干涉，弹簧的刚度匹配与减震器阻尼行程经过匹配校核，在空载、额定载荷状态下都能保持合理的车身高度，不会出现悬架打底或者过度弹跳的问题。整个结构的运动副连接关系完全按照实车装配逻辑搭建，各个铰接点的转动自由度都做了合理约束，在做运动仿真时可以直接模拟车轮跳动、转向过程中的参数变化，方便设计人员快速验证悬架K&C特性，调整定位参数，缩短底盘开发的迭代周期。
