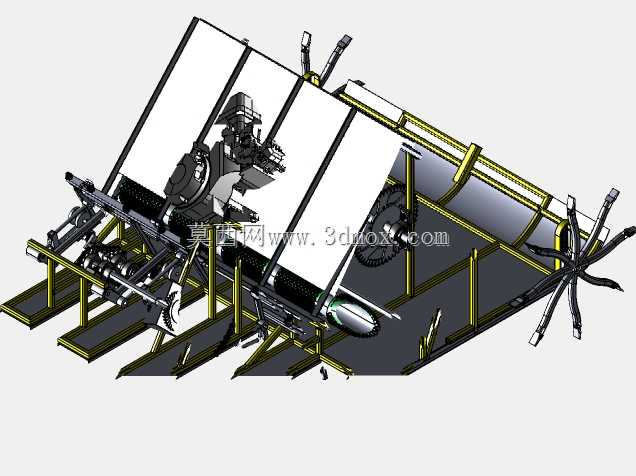

六行自动水稻移栽插秧设备结构设计

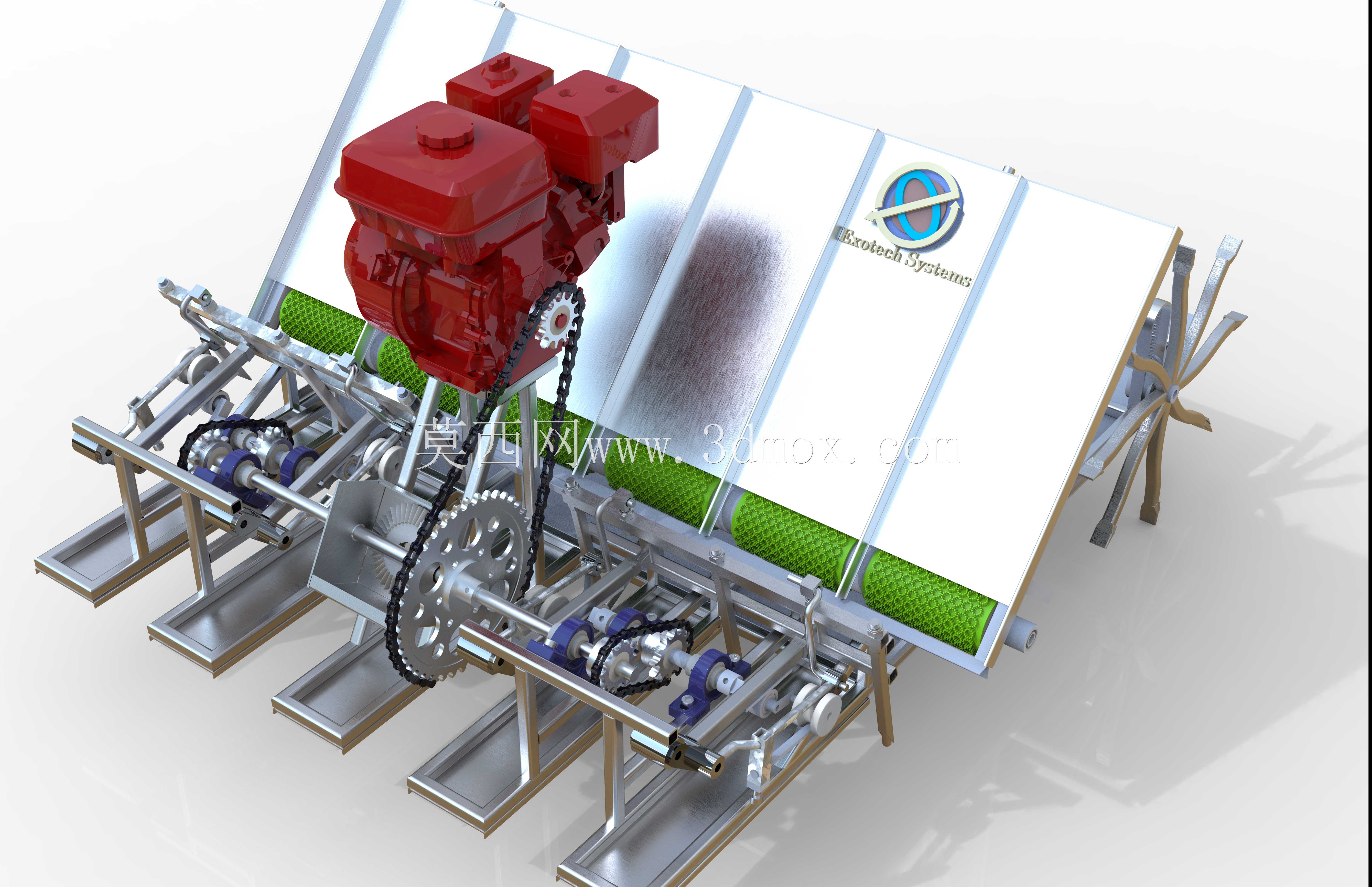

这款六行水稻移栽设备主要面向南方双季稻区、北方单季粳稻区的水田移栽作业场景，适配连片规整水田的规模化种植需求，可替代传统人工弯腰插秧的作业模式，大幅降低稻农的劳作强度，提升大田移栽的作业效率。设备搭载的2HP四冲程发动机为整机提供动力输出，动力通过链传动、齿轮传动组成的传动链路，分别输送至送秧机构、分插机构、行走支撑组件，各机构间的传动比经过反复调校，保证送秧节奏与插秧动作完全匹配，避免出现漏插、伤秧、漂秧的作业问题。整机设计时充分考虑水田作业的复杂工况，所有涉水传动部件均做了密封防水处理，机架采用轻量化防锈型材焊接而成，既保证整机结构强度足以应对泥泞田块的颠簸载荷，又控制整机重量避免出现陷车问题。行距固定设置为200mm，列距243mm，全侧插秧距离可根据不同稻种的农艺要求灵活调节，适配常规稻、杂交稻等不同品种的栽插密度要求，农户可根据地块肥力、品种特性快速调整栽插参数，无需更换核心结构件。送秧台采用倾斜式布局，表面设置防滑导秧槽，可整齐摆放标准规格的毯状秧苗，送秧辊带防滑纹理结构，可匀速将秧苗输送至分插工位，分插机构采用往复式插秧臂设计，取秧深度、插秧深度均可通过调节机构快速调整，适配不同泥脚深度的水田作业，保证秧苗栽插深度一致，返青成活率更高。整机的安装边界充分考虑了田间转运需求，宽度控制在常规农村机耕道的通行范围内，转运时无需额外拆卸部件即可通过狭窄田埂，动力单元布置在整机上部，既方便日常维护检修，又避免泥水飞溅侵入动力部件造成故障。传动链条外侧设置可拆卸防护壳，既防止作业时杂草缠绕传动部件，又能避免检修时发生安全事故，各操作手柄集中布置在机手操作位，转向、离合、油门调节均可在作业过程中单手完成，降低机手长时间作业的操作疲劳。设计过程中针对水田作业的腐蚀问题，所有外露金属件均做了防锈涂层处理，连接紧固件采用不锈钢材质，延长设备在高湿高腐蚀环境下的使用寿命，行走支撑组件采用浮板加支撑轮的组合结构，可在泥泞水田中平稳行进，不会过度压实地块土壤，保证稻田土壤的透气性，利于秧苗后续根系生长。
