农用花生脱粒作业设备结构设计

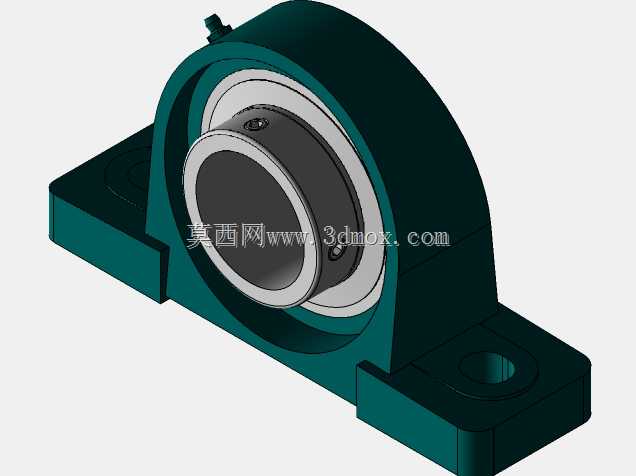

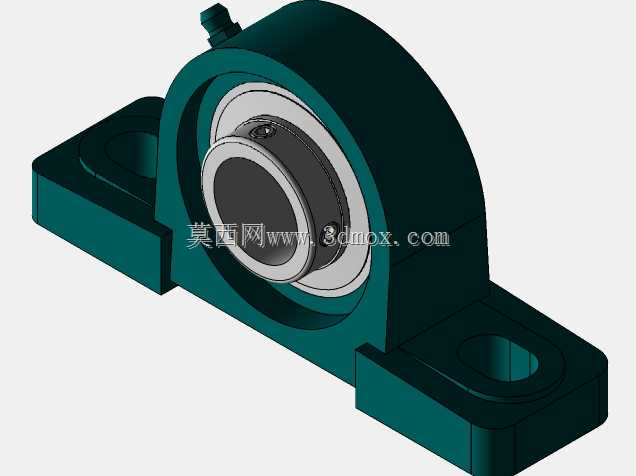

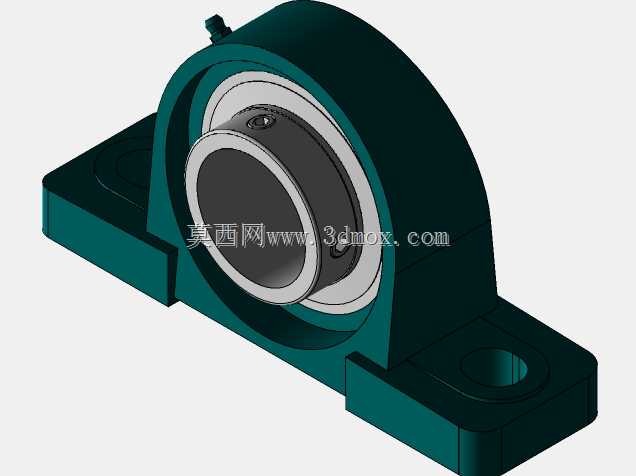

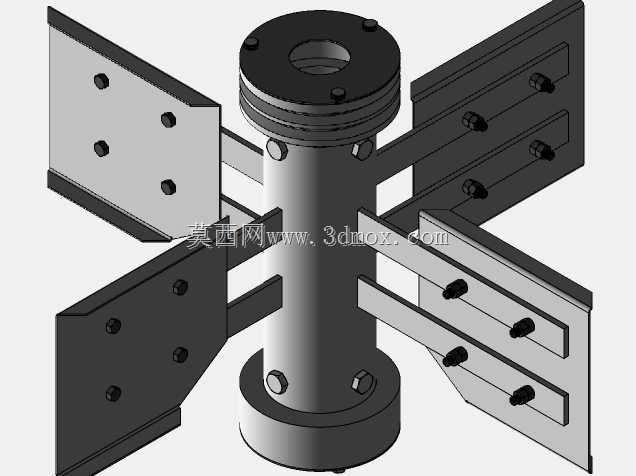

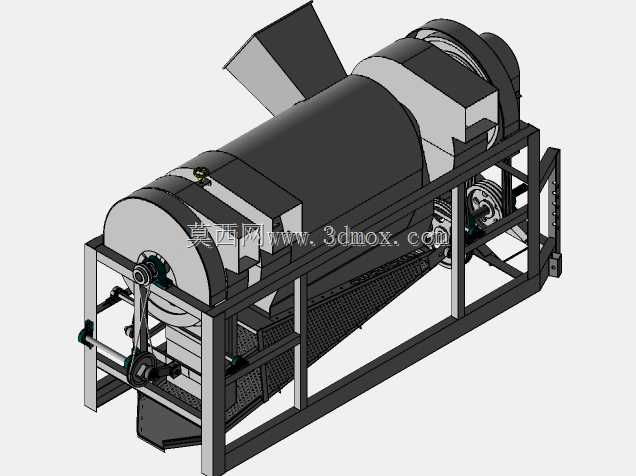

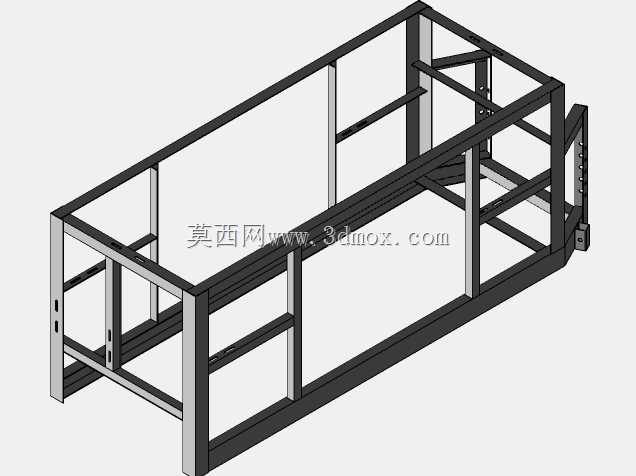

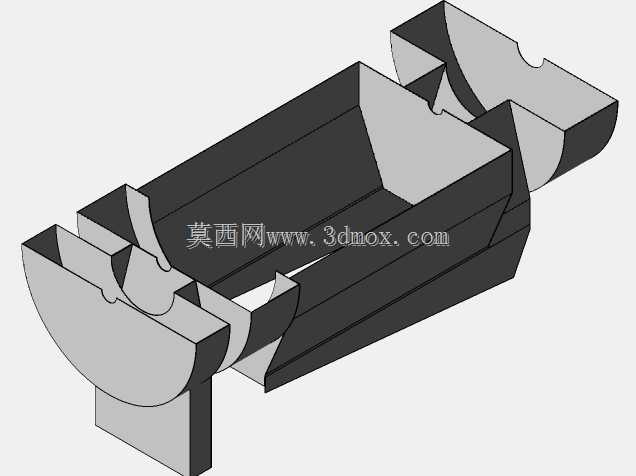

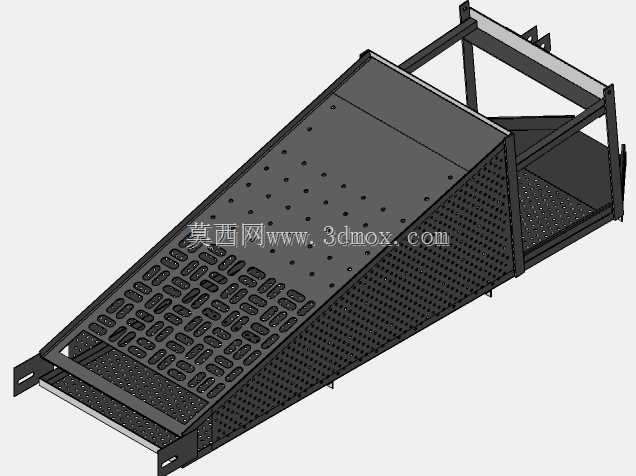

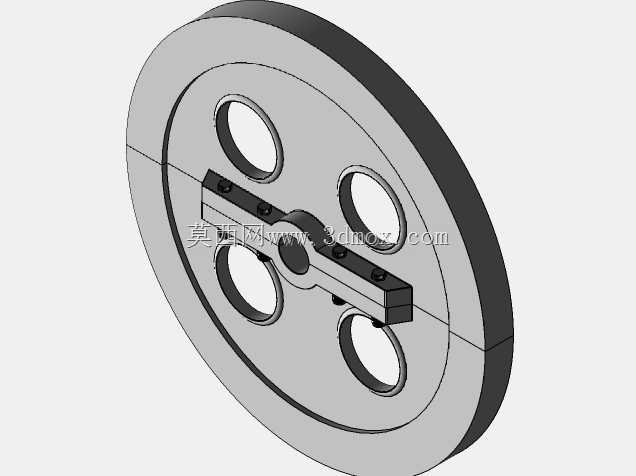

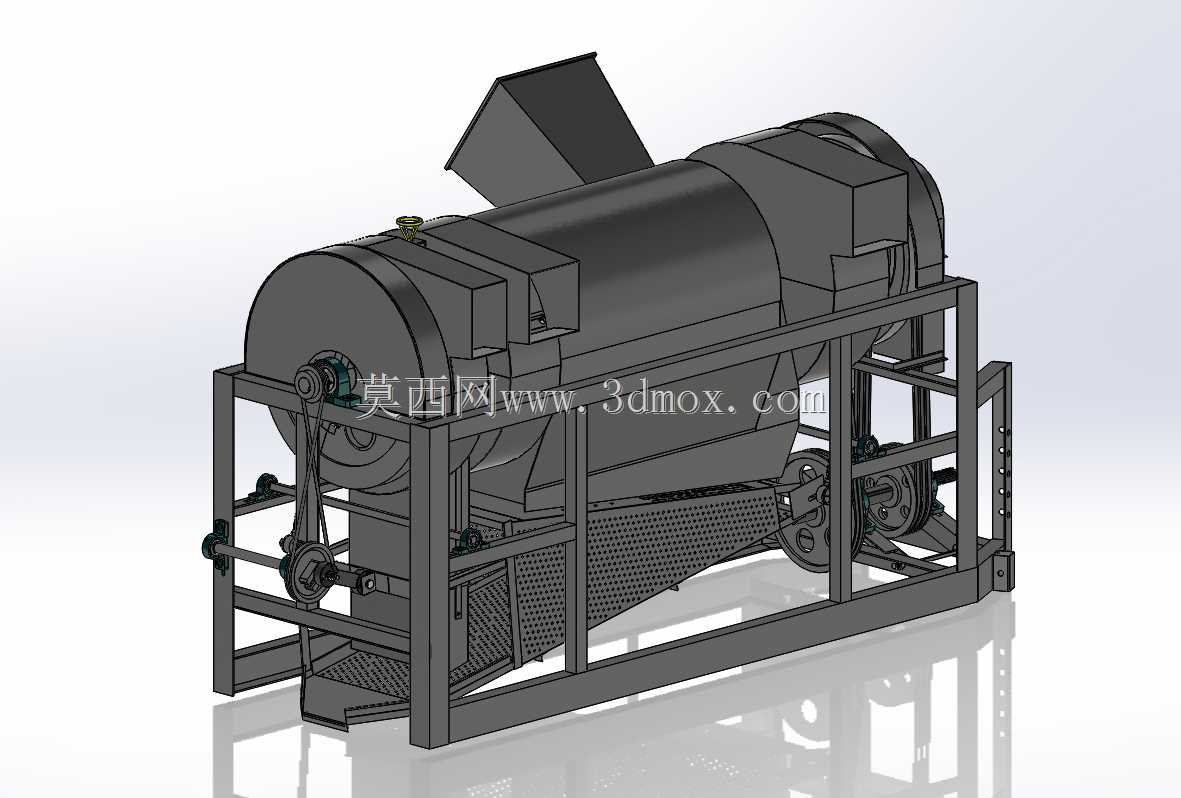

这款花生脱粒设备的结构设计，核心围绕田间及农产品加工点的花生脱粒作业场景展开，适配农户小规模种植、村级加工点的批量脱粒需求，可完成带蔓花生的果秧分离、荚果清选作业，替代传统人工摘果的低效模式，降低农忙时段的人力投入强度。设备整体采用方管焊接成型的框架式机架作为承载基体，机架底部预留了与移动轮组、固定地脚适配的安装孔位，可根据使用场景选择移动转场或固定安装两种模式，机架的横梁、纵梁排布充分考虑了作业时的振动载荷，在传动部件安装位额外增设了加强筋板，避免长期作业出现焊缝开裂、机架变形的问题。核心脱粒腔体采用卷制板材焊接成型，上方设置倾斜导料的进料口，可引导带蔓花生顺畅进入脱粒腔内部，腔体内的脱粒辊组件配合凹板筛结构，通过辊体的回转击打、揉搓作用实现花生荚果与藤蔓的分离，脱粒间隙经过反复校核，既保证果秧分离的彻底性，又能减少荚果破损率。设备下部设置倾斜布置的振动筛网结构，配合风道组件可完成脱粒后荚果的清选，分离出的碎蔓、杂余通过筛面及风道排出，干净的花生荚果沿筛面滑落至出料位置，传动系统采用带轮、轴承座组合的布局，将动力输入轴设置在机架侧方，可适配柴油机、电动机两类动力源，满足无供电区域的田间作业需求。设计过程中对各部件的安装边界做了明确约束，整机的宽度控制在常规农用运输车辆的货箱宽度范围内，转场运输时无需额外拆解主体结构，各检修位置预留了足够的操作空间，日常更换筛网、调整传动带张紧度时无需拆卸大量构件，设备的外露传动部件均设置了防护安装位，可加装防护罩避免作业时的安全隐患，各转动副的润滑点排布在易操作的位置，便于日常维护保养。
