大袋定量称重包装给料设备结构

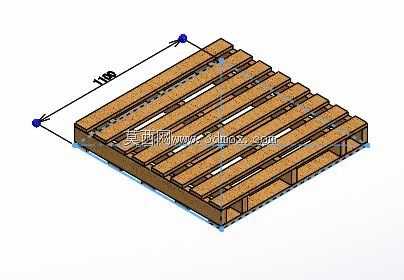

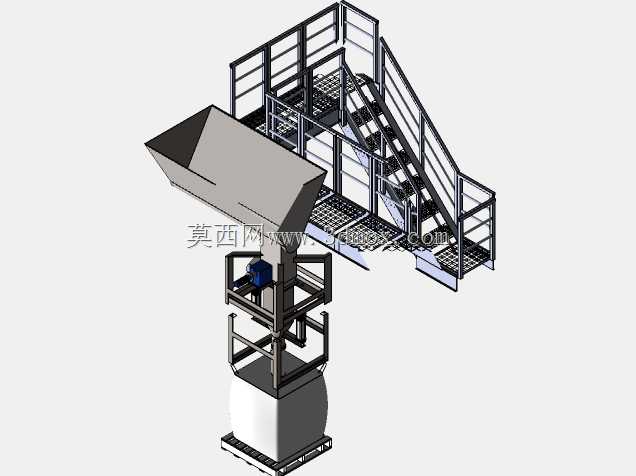

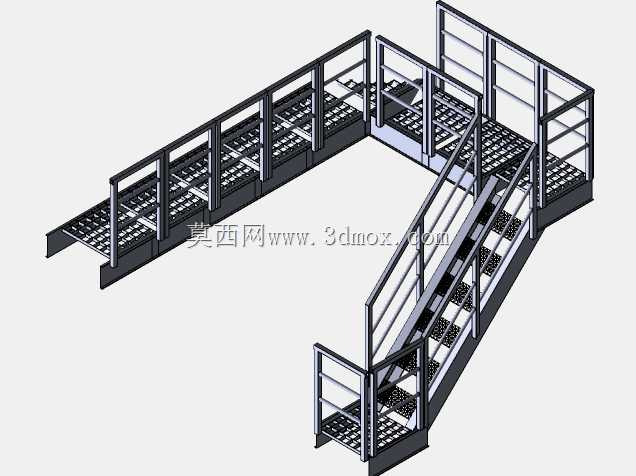

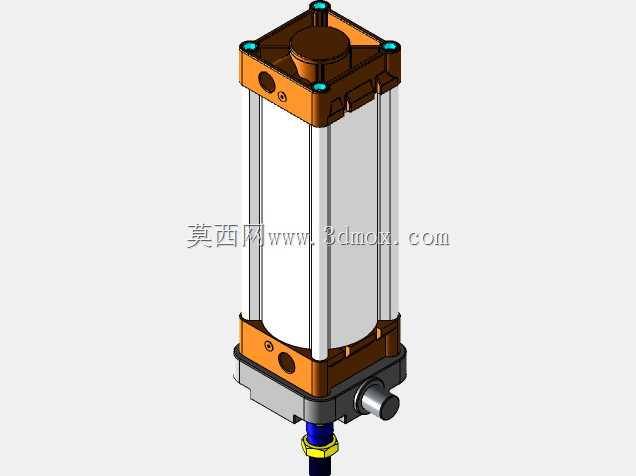

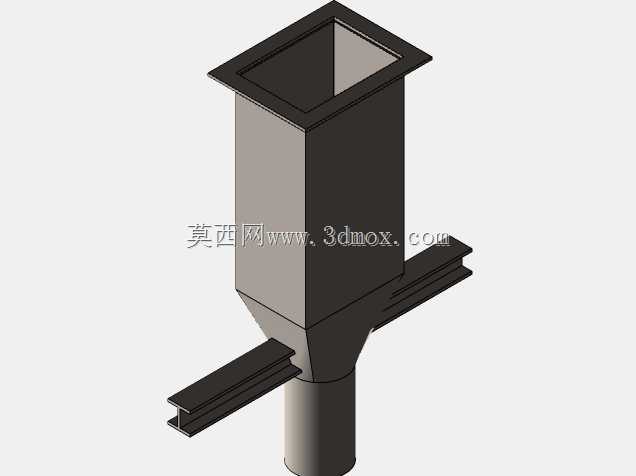

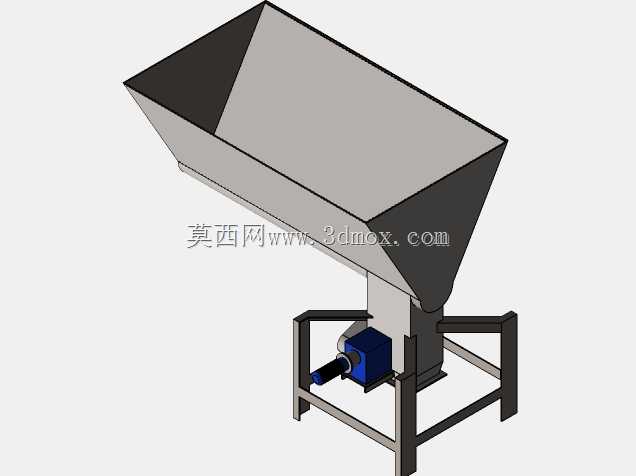

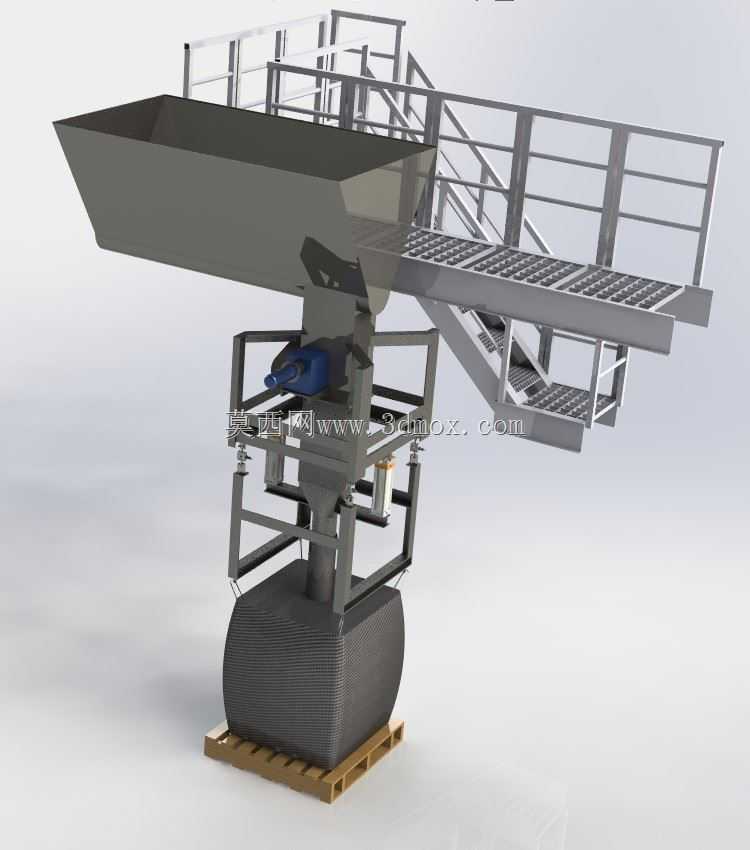

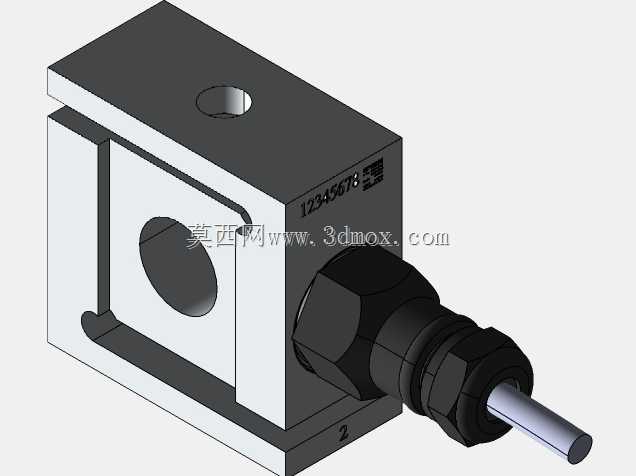

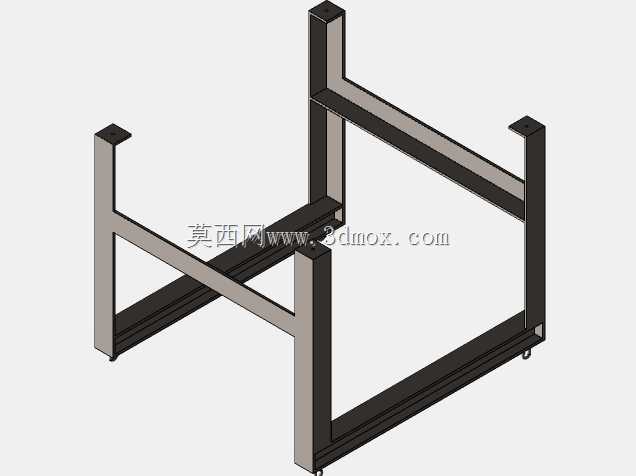

该设备主要面向粉体、颗粒类散料的大规格袋装定量包装工序，常见于粮食加工、建材粉体、化工原料、塑料粒子等需要25kg以上大袋包装的生产场景，布置在成品料仓出料端与袋装输送工位之间，完成散料的精准定量给料、称重计量工序，衔接后续的缝包、转运环节。设备整体采用立式框架承载结构，上部设置大容积受料斗，承接上游来料，料斗下部配置双活塞式给料执行机构，可实现快加、慢加两档给料切换，快加料阶段快速补料提升称重效率，慢加料阶段精准控制给料量，保障称重精度控制在工艺允许偏差范围内。称重单元采用吊挂式安装结构，通过称重传感器将计量斗与主框架柔性连接，避免外部振动、框架形变对称重数据的干扰，计量斗下部设置可开合的卸料闸门，称重完成后自动开启将物料装入下方套好的吨袋或大包装袋中。考虑到散料加工车间多存在粉尘大、地面易积料、设备维护频次高的工况，设备侧面配套设置了带防滑踏步的钢制操作楼梯与顶部检修平台，平台四周设置标准化安全防护栏杆，方便操作人员定期检查给料机构动作状态、清理料斗内壁粘附物料、检修传感器与执行元件，楼梯踏步采用格栅板设计，可避免积料积灰造成的滑倒风险。设备底部预留了标准木托盘承载位，适配工厂常用的手动液压叉车、电动叉车转运需求，安装时无需做复杂的预埋地基，仅需将设备放置在平整硬化的车间地面，调整框架水平度即可完成就位，主框架采用型钢焊接结构，整体刚性充足，可承受满料状态下的载荷冲击，给料机构的活塞驱动元件做了防尘密封处理，适配多粉尘的车间作业环境。设计过程中针对大袋称重的常见痛点做了结构优化，比如受料斗内壁做倾斜角度优化，避免流动性差的粉体物料搭桥堵料，计量斗与给料机构的连接位置做了软连接处理，既防止物料撒漏，又避免硬连接传递振动影响称重精度，整体结构兼顾了作业效率、计量精度与恶劣工况下的维护便利性，可直接对接上游出料设备与下游包装输送线，适配不同散料特性的大袋定量包装需求。
