可移动工位贴标作业承载推车结构

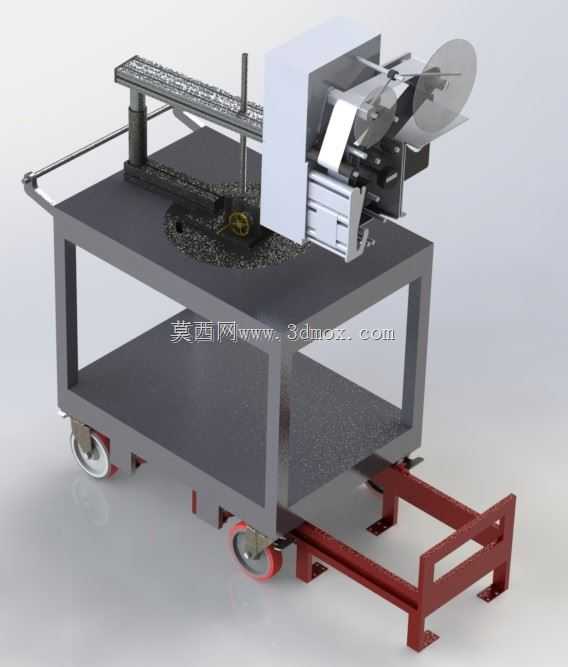

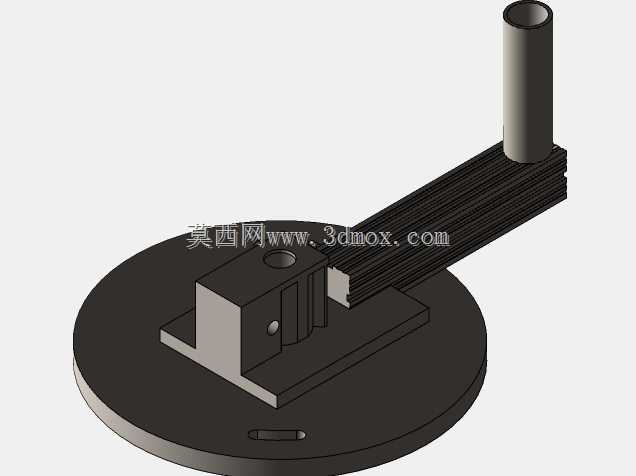

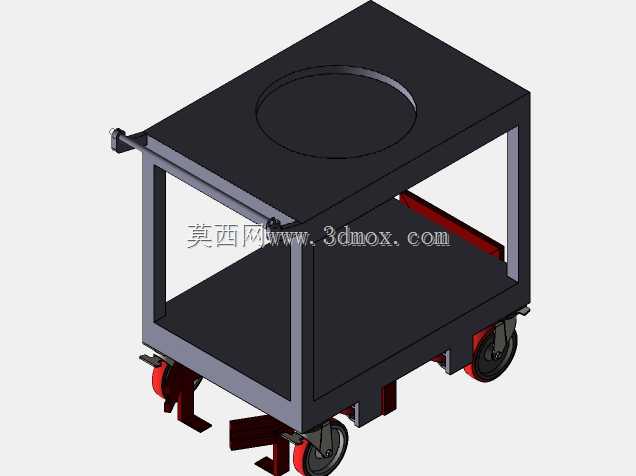

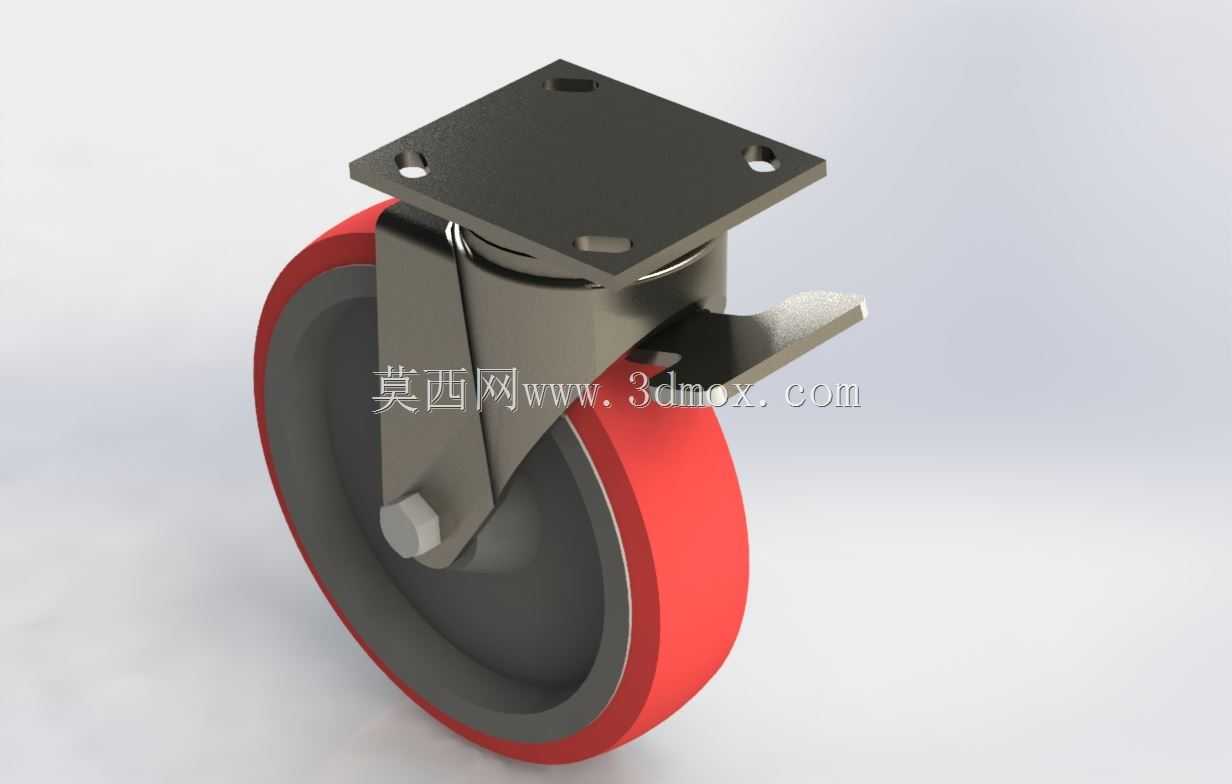

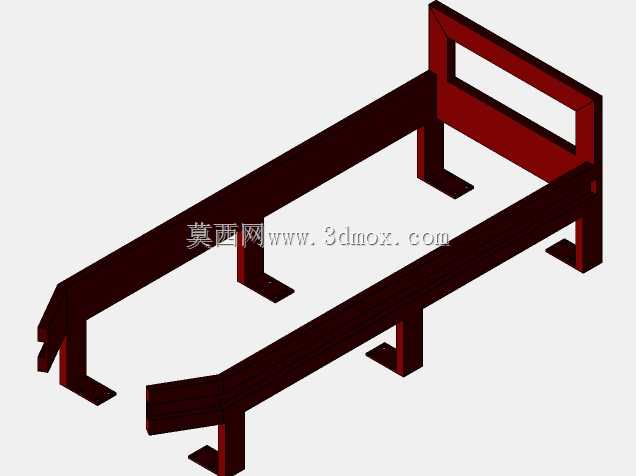

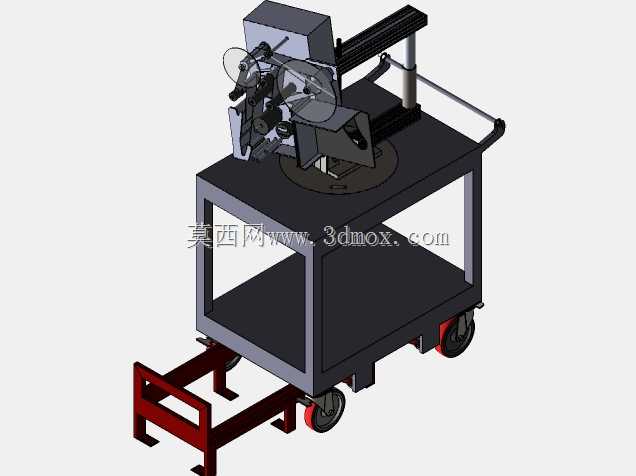

　　该结构面向生产车间换型频繁的贴标作业场景设计，解决传统固定贴标工位换产等待时间长、产线切换时贴标工序停滞的痛点，适配多规格产品小批量柔性生产的工位需求。整体采用带脚轮的双层框架推车作为承载主体，底部配置带锁止功能的脚轮，可沿地面预设轨道推行至指定工位，到位后通过锁止结构固定位置，避免作业过程中设备移位影响贴标精度；推车底部额外设置红色承托框架，可与工位底部的定位结构配合卡接，进一步提升作业时的整体稳定性，抵消贴标动作产生的侧向力。上层台面作为贴标机构的安装基准面，预留了多组安装孔位，配套的支架组件可沿台面的调节槽横向移动，根据待贴标产品的尺寸、贴标位置调整贴标机头的安装坐标，无需重新打孔固定即可快速适配不同规格产品的贴标需求。

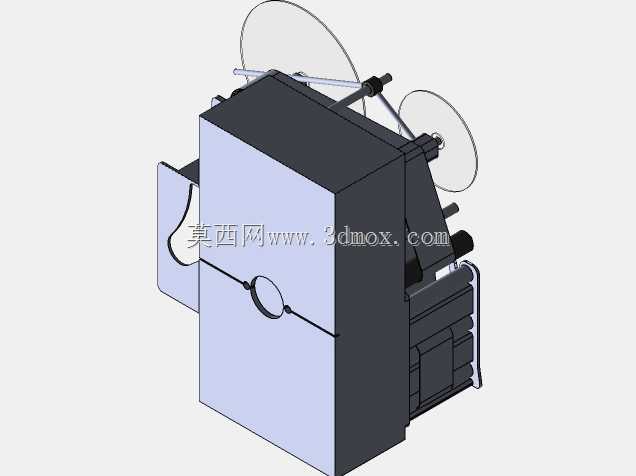

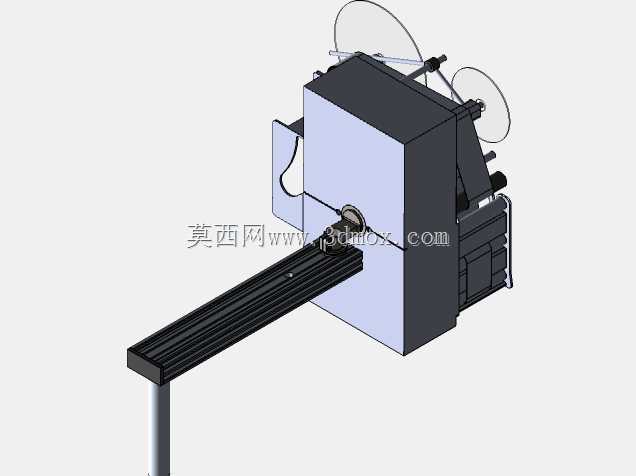

　　支架集成了高度调节结构，采用蜗轮蜗杆传动副实现贴标机头的升降调整，调整过程顺滑无卡顿，到位后可通过锁止结构固定高度，避免作业过程中机头下沉偏移。贴标机头部分集成了标签料卷安装、标签剥离、压附贴标的完整功能模块，料卷支撑轴可适配常规宽度的标签卷料，剥离机构采用锐角剥离结构保证标签顺利离型，压附组件采用弹性压合结构，可适配表面存在轻微弧度的产品贴标需求，避免贴标气泡、翘边问题。推车下层预留置物空间，可放置备用标签卷、调试工具、清洁耗材等作业辅件，减少作业人员往返取件的无效动线。手推扶手设置在推车侧方，高度符合人体工程学推行高度，推行时无需过度弯腰，降低工位转移的劳动强度。设计过程中优先考虑工位换型的便捷性，

　　所有调节位置均设置了清晰的刻度标识，调整时可直接读取位移数值，减少反复调试的时间；整体框架采用方管焊接结构，在保证整体刚性的前提下控制整体重量，避免过重导致推行困难，安装边界充分考虑车间常规通道宽度、工位对接尺寸，可顺利通过车间1.2米宽的人行通道，与现有产线的工位对接间隙控制在5毫米以内，无需额外改造现有产线即可直接投入使用。该结构可独立作为移动贴标工位使用，也可对接现有输送线完成在线贴标作业，适配电子配件、小型五金件、包装纸盒等多类产品的贴标工序，换型时间较传统固定工位缩短60%以上，有效减少贴标工序停机等待的产能损失。
