复古咖啡风格R1100摩托车三维结构设计

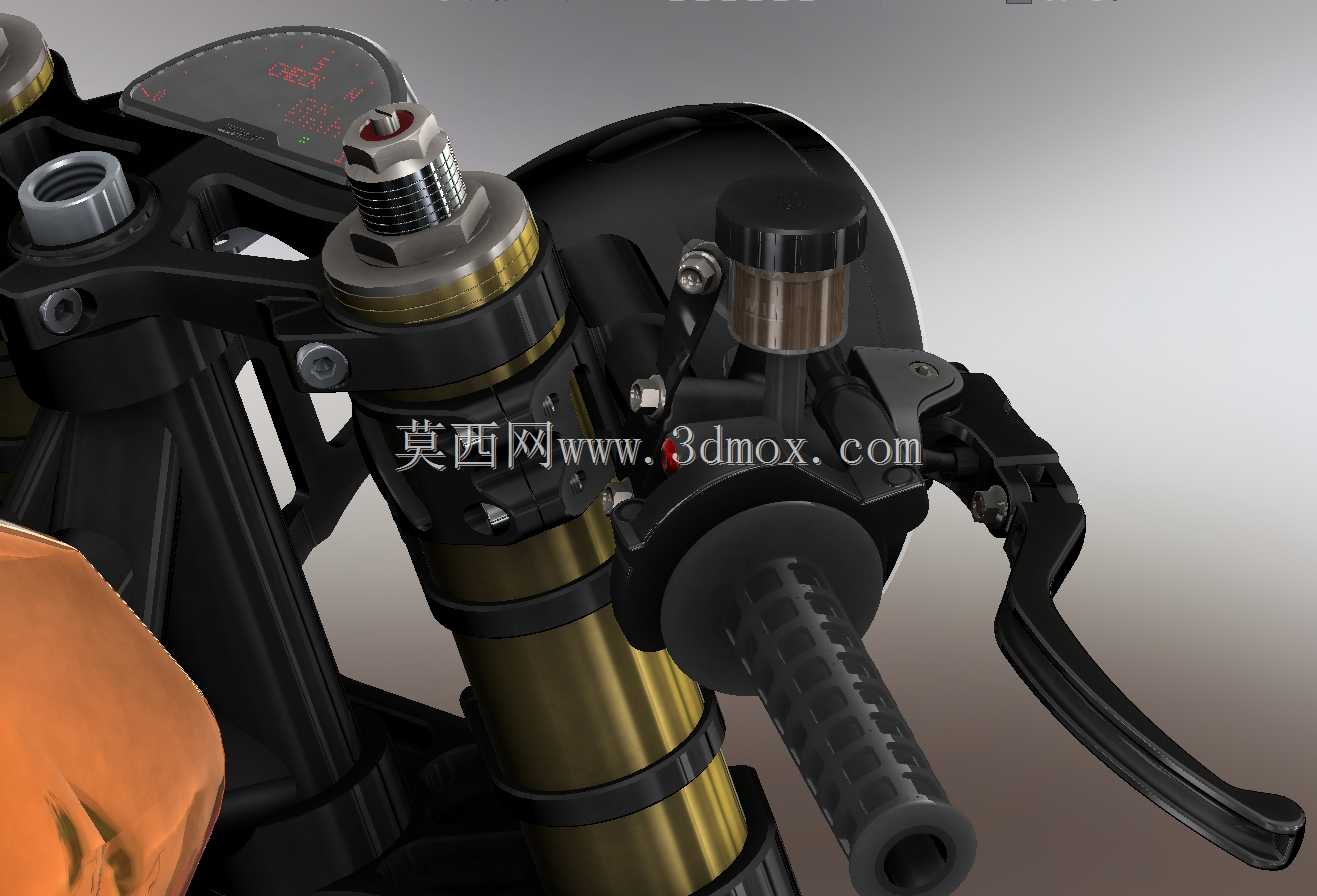

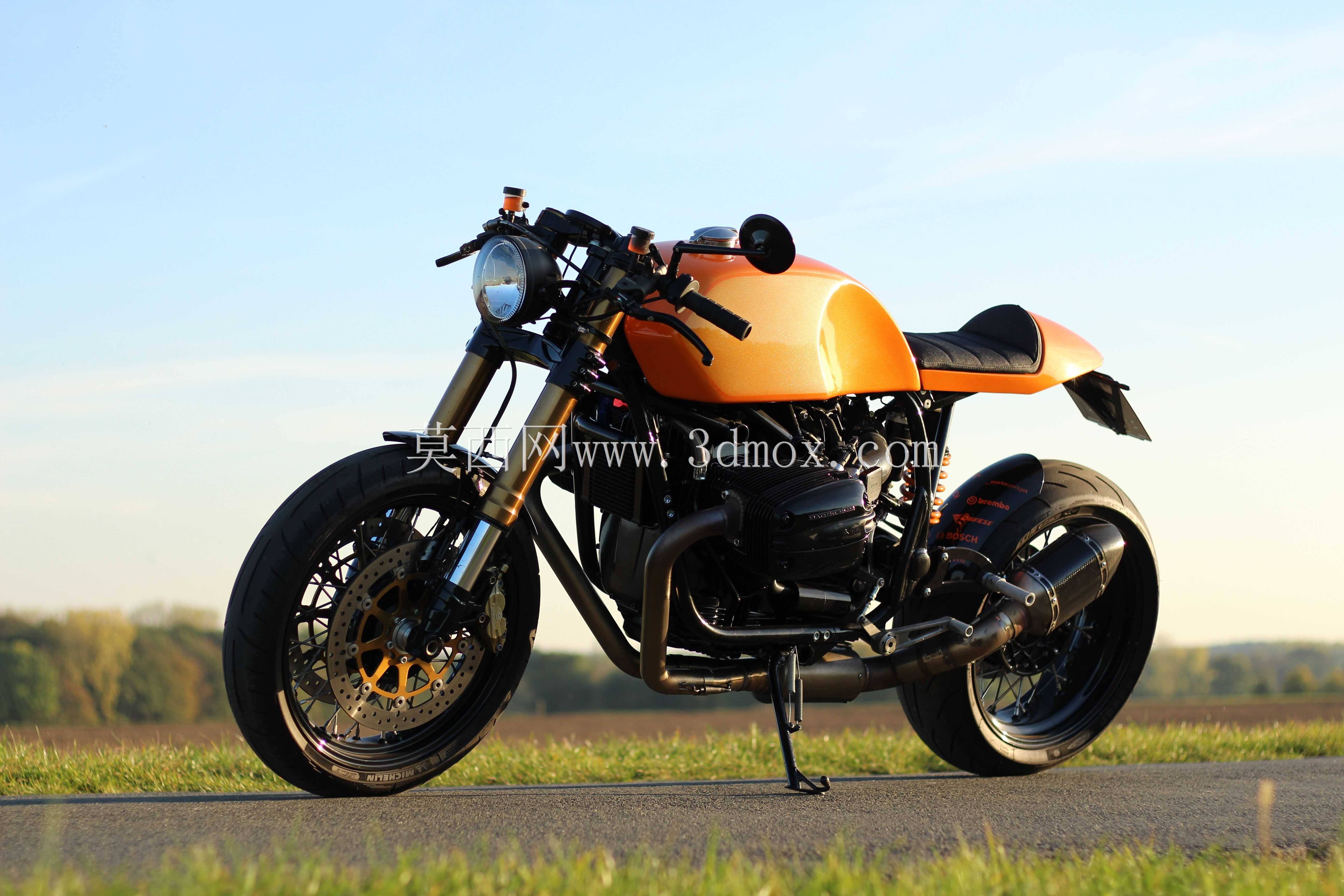

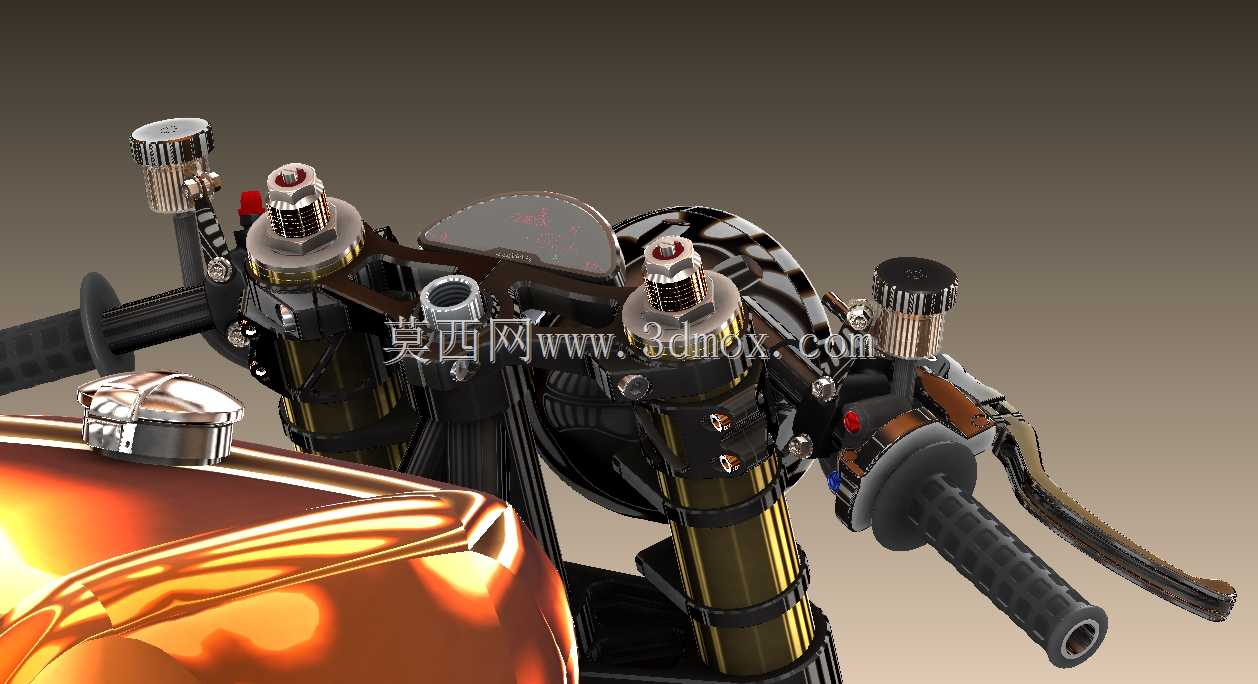

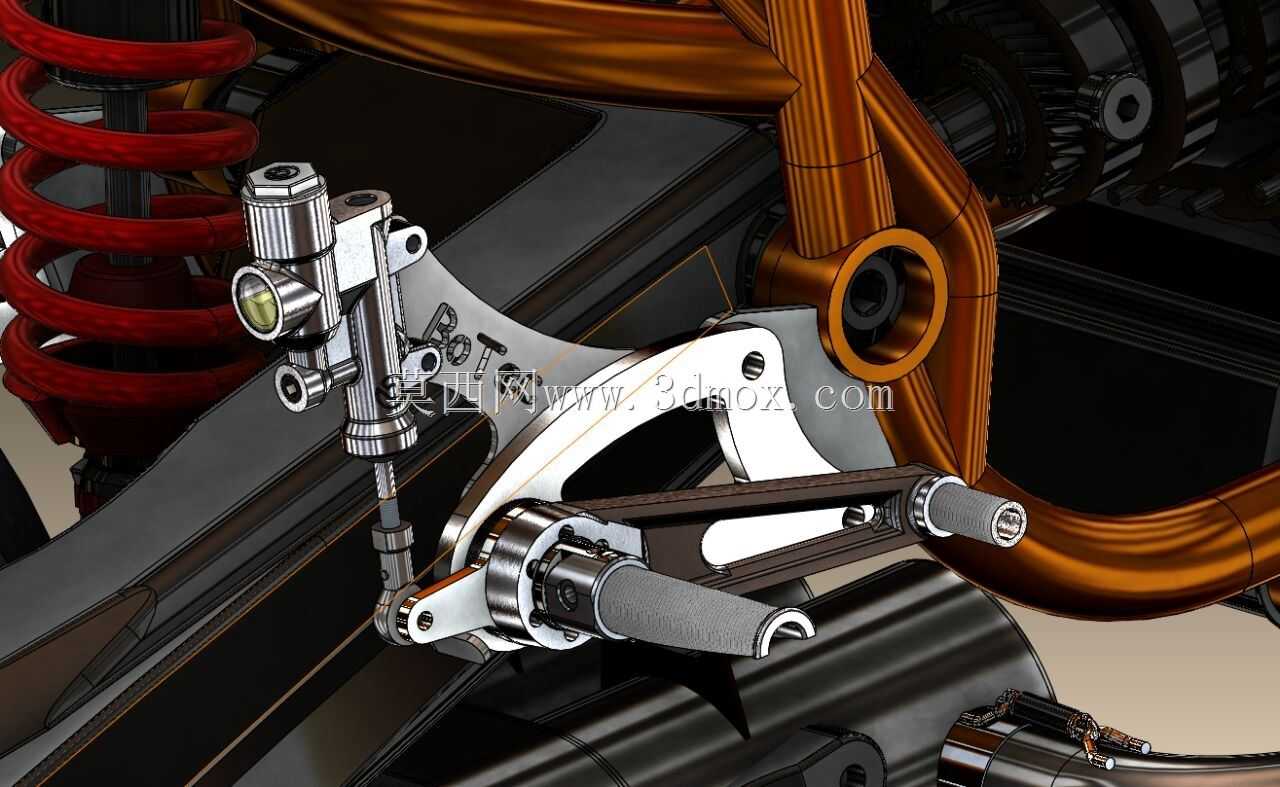

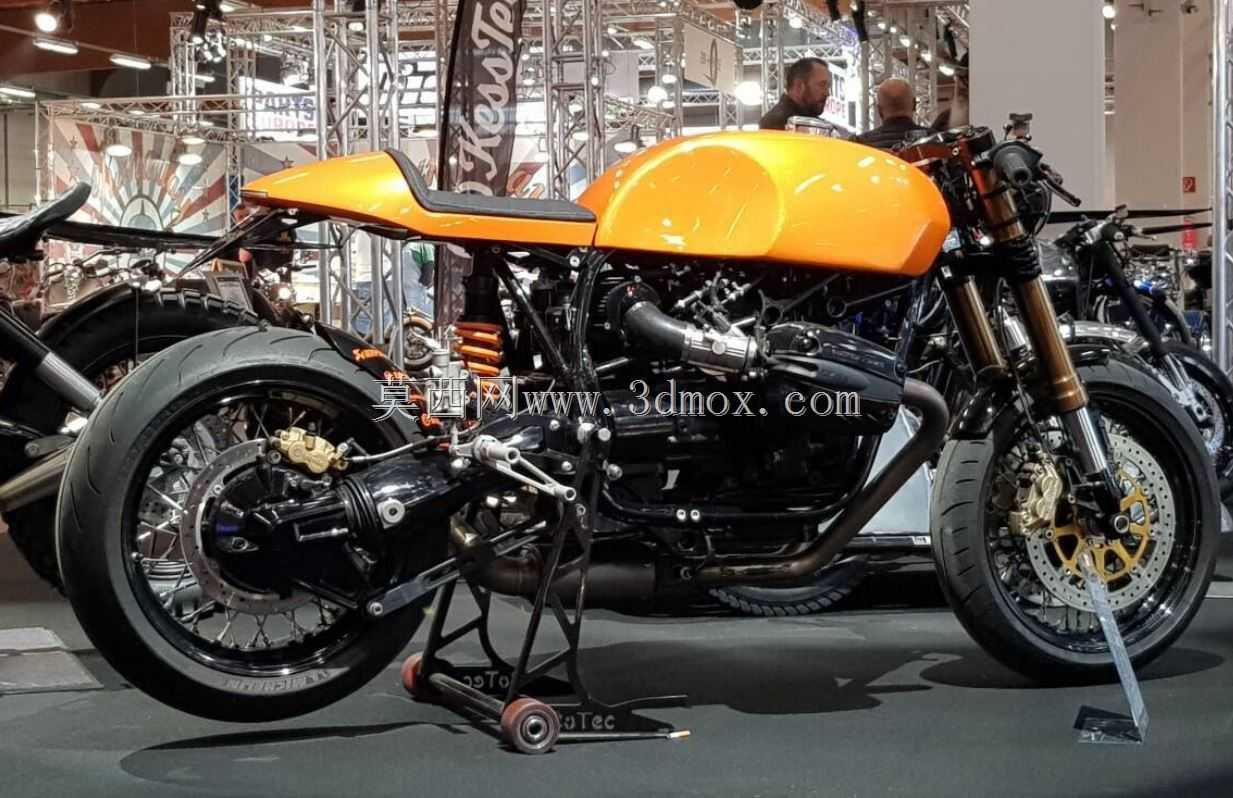

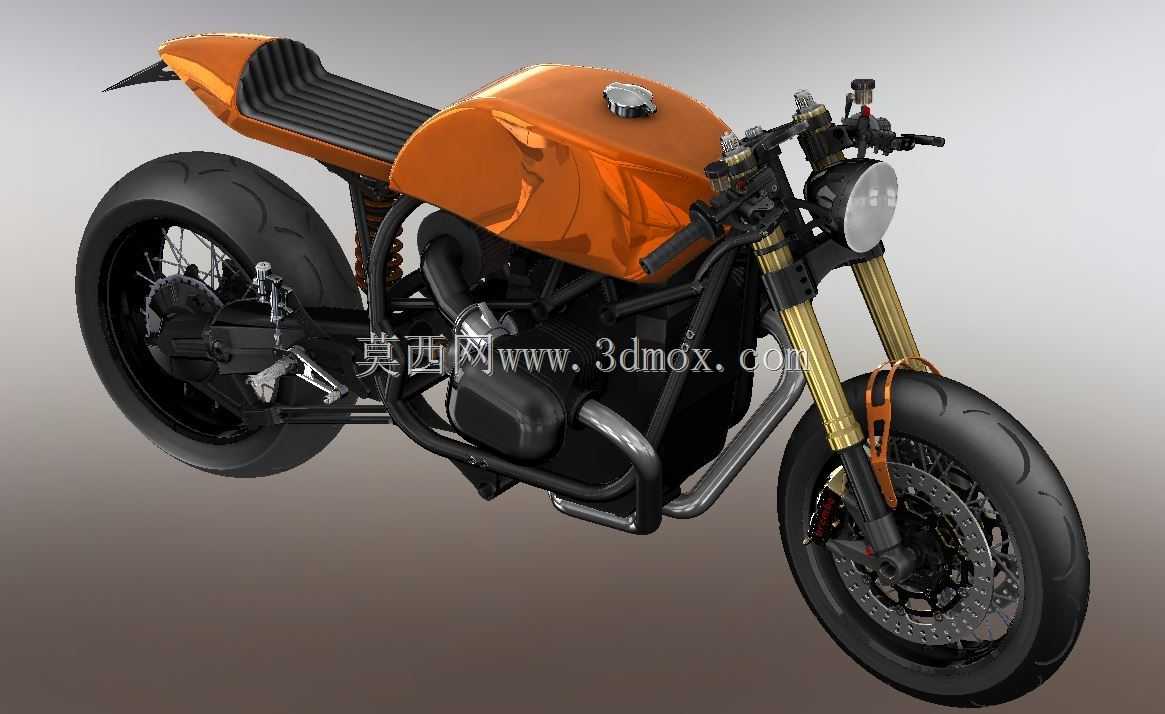

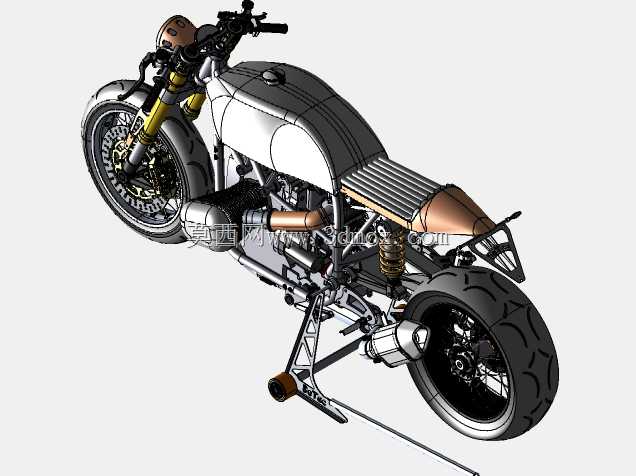

这款复古咖啡风格机车的结构设计，核心围绕城市短途通勤、复古机车爱好者改装参考两大应用场景展开，区别于常规巡航机车的舒展骑姿，整车骑乘三角设定偏向紧凑战斗姿态，手把位置降低、脚踏位置后移，适配城市道路快速穿行的操控需求，同时契合Cafe Racer文化起源时期的竞速改装定位。从功能特性来看，整车动力单元采用水平对置双缸结构布局，缸体突出于车架两侧，既优化了整车横向重心分布，也为风冷散热提供了充足的迎风面积，省去了复杂水冷管路的布置空间，降低了后期维护的结构复杂度。前悬挂采用倒立式前叉结构，相比正置前叉拥有更高的刚性储备，能够承受城市道路急刹、快速变向时的侧向载荷，前制动系统搭配大直径浮动刹车盘与径向卡钳，制动盘的安装边界与前叉下端、轮毂辐条预留了足够的安全间隙，避免转向极限位置出现运动干涉。后悬挂采用中置单减震布局，减震器上端直接连接车架主受力梁，下端通过摇臂传递载荷，相比传统双后减震结构，重量更集中于整车中轴线，大幅降低了非簧载质量，提升后轮贴地性能。车架部分采用钢管编织结构，主车架钢管围绕动力单元形成闭合受力框架，油箱位置的车架管段特意做了收窄处理，为定制化驼峰式油箱预留安装空间，油箱的外形曲面完全贴合车架上沿轮廓，既保证了13升左右的燃油储备容积，也让整车侧面线条保持流畅的俯冲视觉效果。座椅采用单座驼峰设计，取消了后排载人的结构冗余，座椅下方的空间预留了电瓶、电控模块的安装位，尾部采用短尾布局，后挡泥板与尾灯集成于座椅尾端下方，大幅缩短了车尾外伸尺寸，适配城市通勤的灵活转向需求。轮毂采用钢丝辐条结构，搭配宽幅运动轮胎，轮胎与前叉、后摇臂之间的间隙经过反复校核，满载压缩状态下不会出现轮胎蹭碰车架或覆盖件的问题。整车覆盖件采用极简设计思路，仅保留油箱、座椅驼峰、小型圆形头灯几个核心外观件，头灯支架直接固定于上联板位置，随转向机构同步转动，避免了常规固定头灯在大角度转向时的照明盲区。所有外露的金属管路、走线都沿车架内侧布置，既避免了骑行过程中管线被剐蹭损坏，也让整车外观保持整洁利落的复古质感，整套结构数据可直接用于复古机车改装的结构校核、定制配件开模参考，也能作为两轮机车结构教学的典型案例使用。
