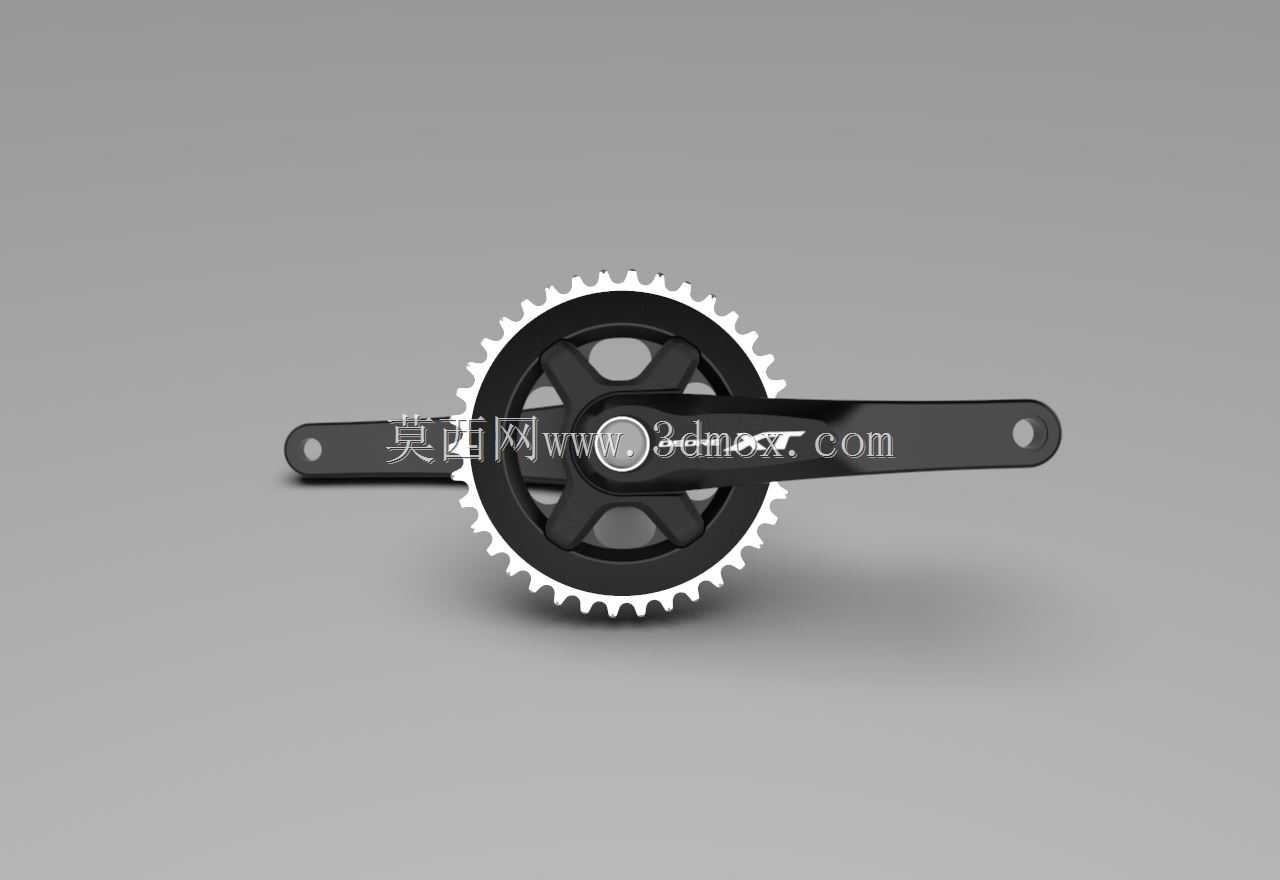

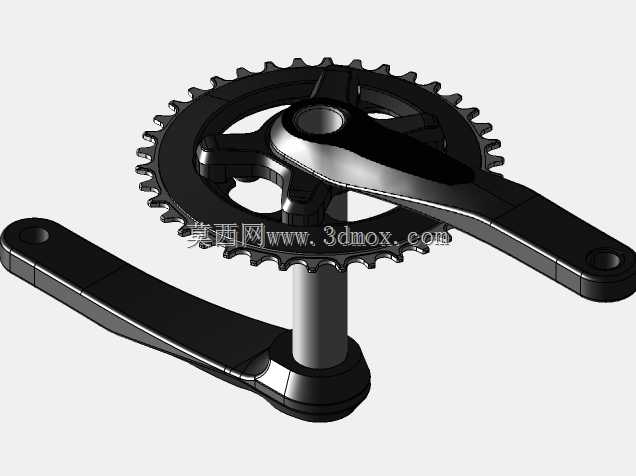

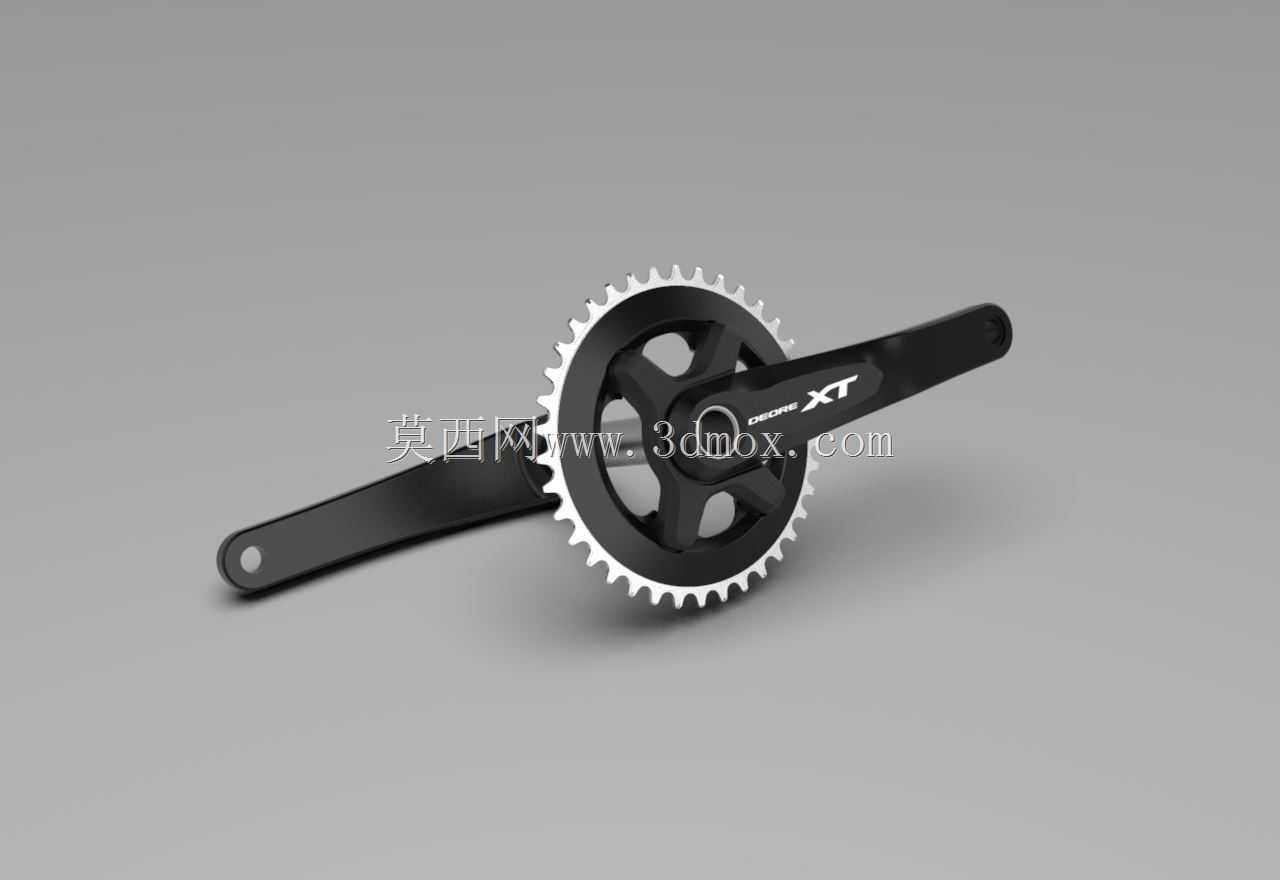

禧玛诺XT山地自行车单盘曲柄组结构

这套曲柄组是山地车传动系统的核心受力部件，日常骑行中承担将骑手踩踏力转化为驱动扭矩的作用，适配林道穿越、耐力越野等多种山地骑行场景，也可用于城市通勤改装、砾石公路车的单盘传动搭建。从结构设计来看，采用中空锻造的曲柄臂结构，在保证足够抗扭、抗弯强度的前提下，尽可能降低了旋转部件的重量，减少骑行过程中的腿部发力负担。盘片采用正负齿设计，齿形经过特殊修型，能够在颠簸越野路况下牢牢卡合链条，避免链条跳动脱落，省去了前拨链器、多盘片的复杂结构，既降低了整车重量，也减少了传动系统的故障点，提升恶劣环境下的使用可靠性。从安装边界来看，曲柄长度为175mm，适配腿长范围较广的骑手，踩踏发力时的杠杆比更适合大扭矩输出场景；盘片规格为38T，能够兼顾平路巡航的速度需求与爬坡时的扭矩输出，盘片安装采用标准的四爪接口，可根据不同骑行场景更换不同齿数的盘片，适配不同的齿比需求。曲柄轴心采用一体化中轴配合结构，安装时能够保证两侧曲柄的同轴度，减少踩踏过程中的旷量，提升传动效率的同时，延长中轴部件的使用寿命。设计过程中充分考虑了山地骑行的受力工况，曲柄臂的截面采用变厚度设计，在踩踏受力最大的轴心连接位置做了加厚加强处理，向脚踏安装端逐步做轻量化减薄，既避免了应力集中导致的曲柄断裂风险，也不会产生多余的材料冗余。盘片的齿尖做了倒角处理，能够让链条在上下咬合时更顺畅，即使在大力踩踏状态下变速（单盘系统配合后拨变速）也不会出现卡链、掉链的问题。曲柄表面采用硬质阳极氧化处理，能够抵御骑行过程中泥水、砂石的冲刷磨损，长期使用也不会出现表面腐蚀、涂层脱落的问题。脚踏安装孔采用标准的9/16英寸螺纹规格，适配市面上绝大多数山地车、公路车脚踏，用户改装更换时不需要额外做适配加工。整体结构没有多余的装饰性设计，所有外形结构都服务于受力传递、减重、耐用性的实际需求，对于做自行车传动结构设计、整车改装选型的从业者来说，该结构的受力分布设计、安装接口匹配、材料工艺选择都有较高的参考价值，能够直观理解山地车曲柄组在实际工况下的设计逻辑，避免设计过程中出现强度冗余过大或者关键位置强度不足的问题。
