高强度钢结构螺栓用平垫圈设计方案

这类垫圈主要应用于大跨度钢结构厂房、桥梁钢桁架、高层钢构建筑、重型起重设备钢结构连接节点中，配套HV级高强度六角头螺栓与六角螺母使用，核心作用是分散螺栓拧紧时的压应力，避免被连接的钢构件接触面被螺栓头或螺母压溃，同时补偿钢结构接触面的微小不平整，保证预紧力均匀传递。在实际钢构安装现场，经常会遇到构件表面喷砂除锈后存在微小起伏、或者拼接板存在轻微平面度偏差的情况，没有配套垫圈直接拧螺栓的话，螺栓头局部压应力会远超钢材表面屈服强度，拧紧过程中就会出现接触面凹陷，导致预紧力损失，后期受动载、风振或者温度应力影响时，连接节点容易出现滑移松动，直接影响结构整体安全性。

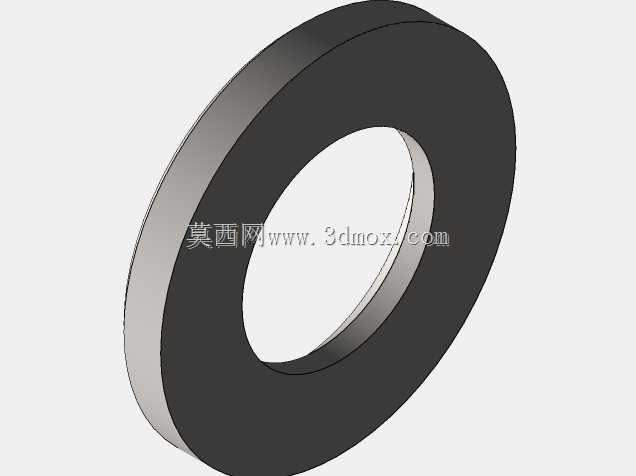

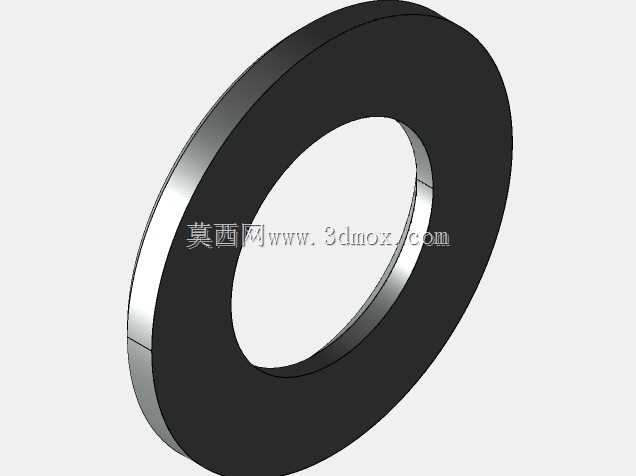

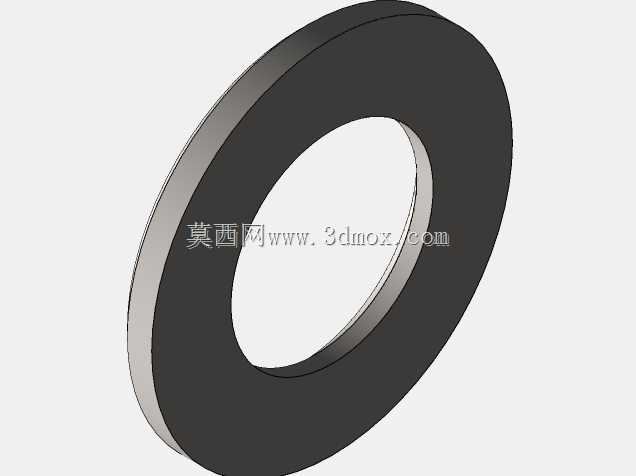

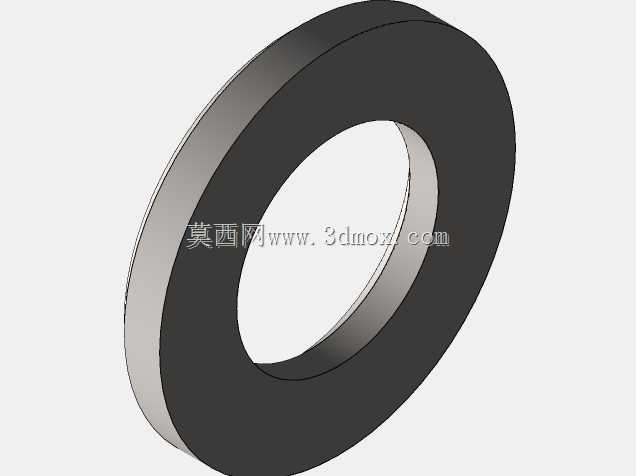

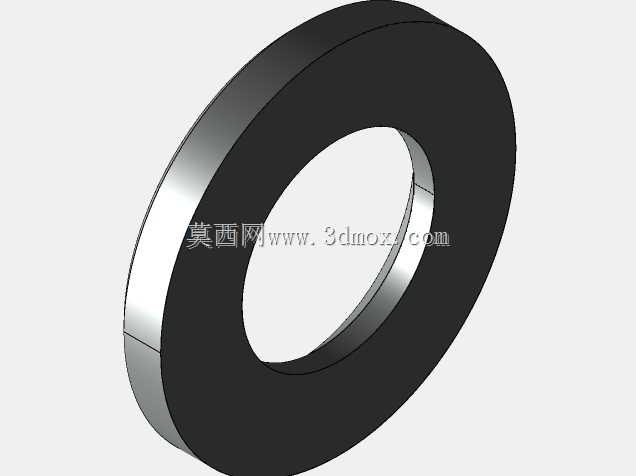

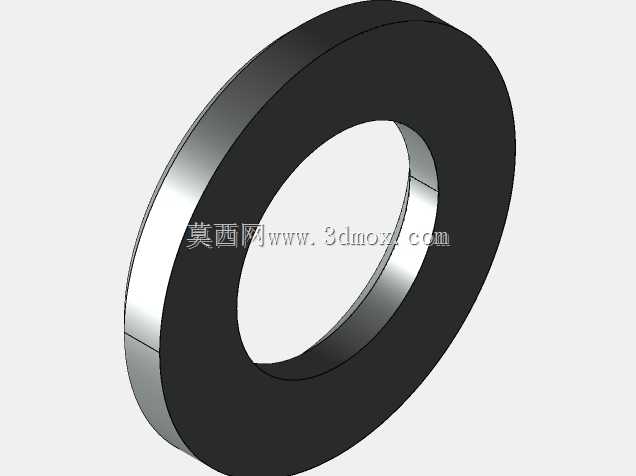

设计这类垫圈时，首先要匹配对应螺栓规格的公称直径，保证垫圈内径比螺栓杆大出合理间隙，既方便现场安装穿入，又不会因为间隙过大导致支撑面有效接触面积不足；外径尺寸要结合螺栓预紧力计算，保证支撑面压应力低于被连接钢材的许用承压强度，厚度则要兼顾承压刚度和材料利用率，过薄的垫圈在大预紧力下会出现翘曲变形，过厚则会增加不必要的材料成本和螺栓长度需求。垫圈的两个端面都有平面度要求，不能有毛刺、飞边和锻造缺陷，否则会导致预紧力传递不均，实际建模时需要还原倒角细节，避免安装时锐边刮伤构件防腐层。

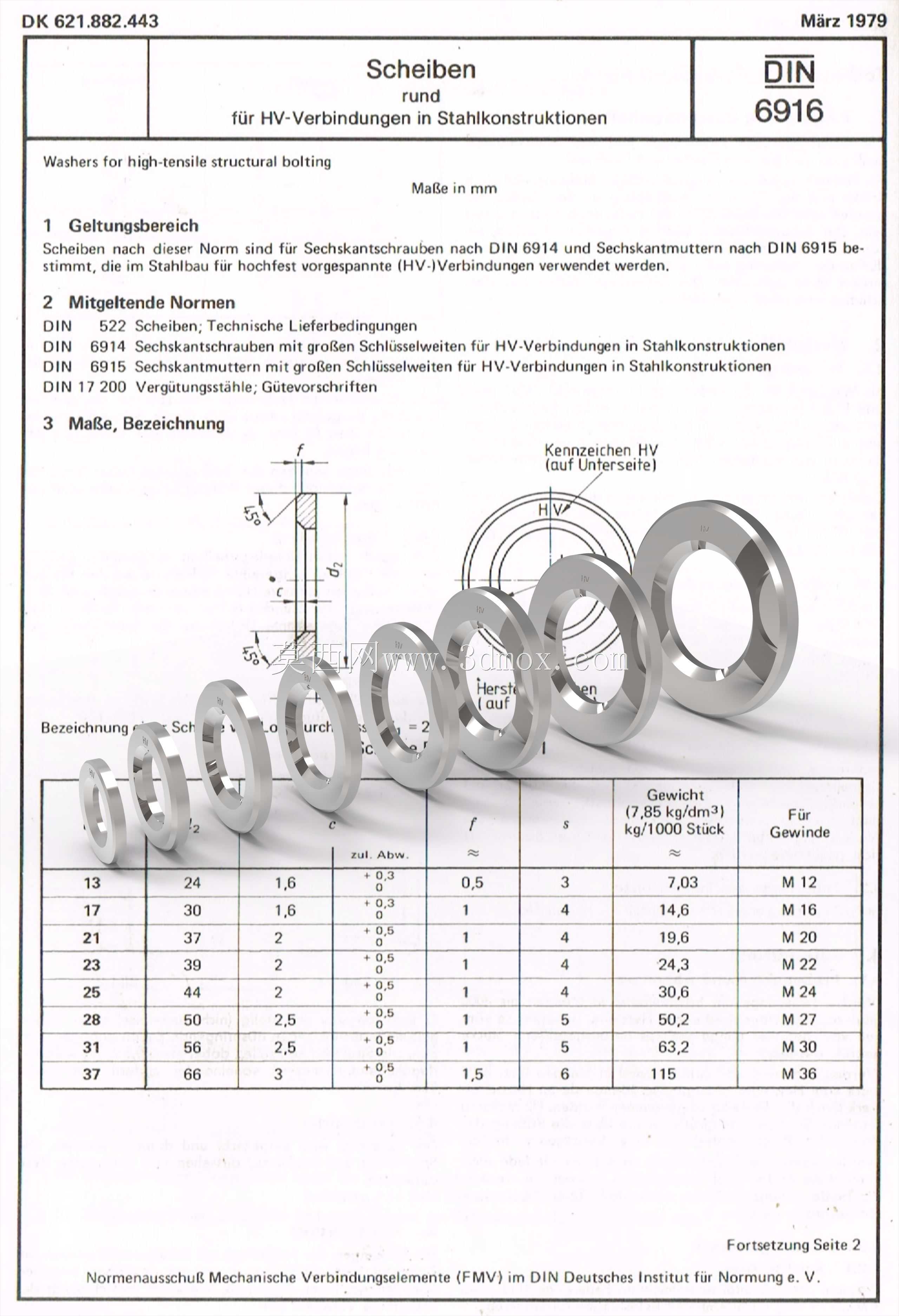

从安装边界来看，这类垫圈需要套在螺栓杆上，紧贴螺栓头或螺母与钢构件接触面，安装时要注意垫圈的倒角侧朝向螺栓头/螺母的支撑圆角，避免圆角与垫圈内孔发生干涉，保证支撑面完全贴合。不同规格的垫圈对应不同的螺栓预紧力区间，选型时不能随意用普通平垫圈替代，普通垫圈的硬度和承压能力达不到高强度螺栓连接的要求，在大预紧力下容易出现塑性变形，失去应力分散的作用。在重型设备的钢结构底座连接、输电铁塔的节点拼接、轨道交通的钢桥连接场景中，这类垫圈都是不可或缺的紧固件配套零件，建模时需要严格对应标准尺寸参数，保证后续出图加工或者虚拟装配时的尺寸匹配性，避免装配干涉或者连接强度不足的问题。
