双耳环铰接式工程液压油缸结构设计

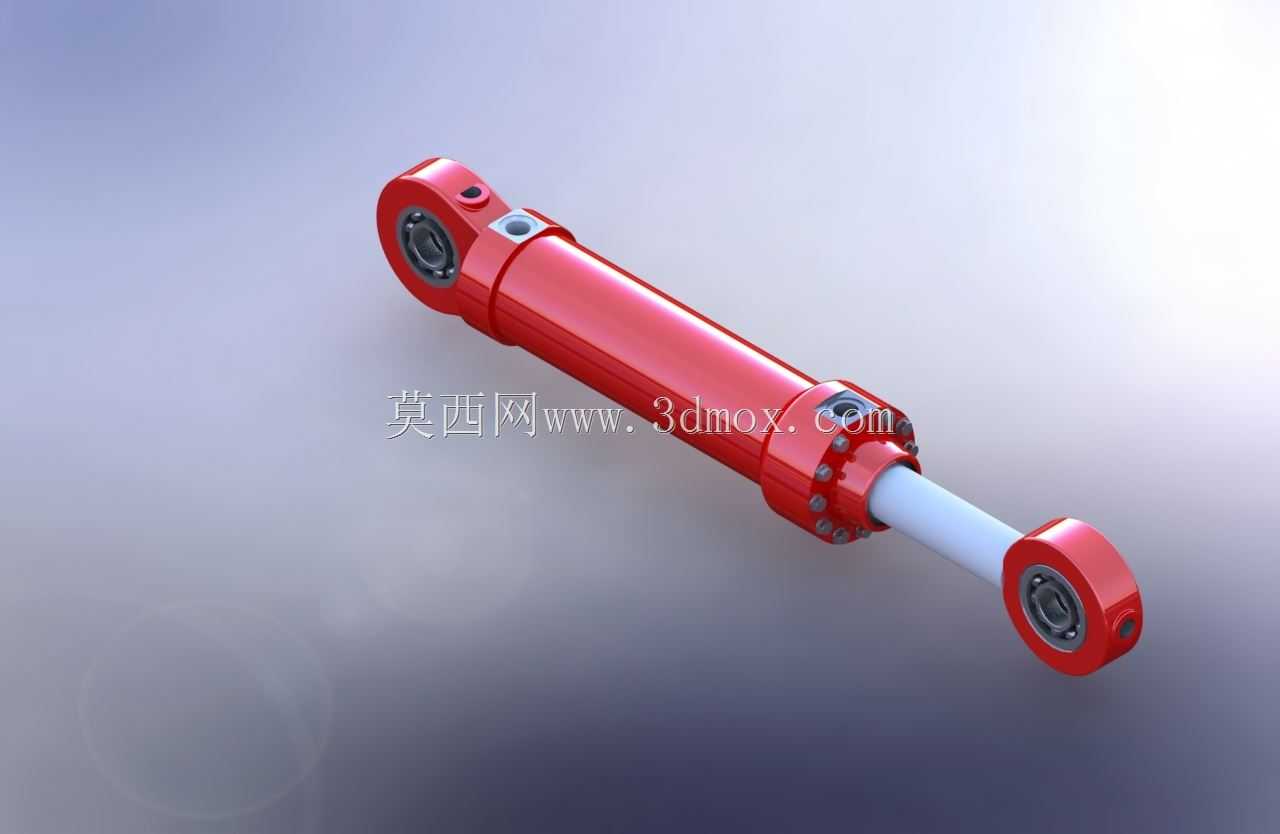

这款双耳环铰接式液压缸，是液压传动系统里的直线执行元件，核心作用是把液压油的压力能转化为活塞杆的往复直线机械能，在各类需要推拉负载、姿态调整、位置锁定的工程场景中承担动力输出功能。两端带关节轴承的耳环安装结构，是这款油缸最突出的设计特征：缸筒底端与活塞杆伸出端均配置同轴铰接孔，安装后可在铰接平面内自适应小角度摆动，不会因为安装基座的加工同轴度误差、负载运行过程中的机架形变，在活塞杆上产生额外径向偏载，从结构根源降低活塞杆拉伤、导向套偏磨、密封件局部失效的概率，适配工程机械工作装置、工装夹具夹紧机构、重型设备翻转支座这类安装位存在相对摆动的使用场景。从结构设计逻辑来看，整体采用单杆双作用活塞式布局，无杆腔与有杆腔分别独立通油，可通过换向阀控制活塞杆伸出与缩回，伸出状态下无杆腔有效作用面积更大，能输出更高推拉力，缩回时有杆腔作用面积更小，回程速度更快，匹配多数工况“重载伸出、轻载快退”的负载特性。缸筒选用高强度无缝合金钢管加工，内壁做高精度珩磨处理，表面粗糙度控制在极低区间，既减少活塞密封往复运动的摩擦阻力，也能降低内壁磨损速率，延长密封件使用寿命；缸筒与底端耳环、前端导向套的连接采用法兰螺栓锁紧结构，相比焊接式缸体，拆装维护更便捷，可单独更换导向套、密封组、活塞组件，后期运维成本更低。活塞杆选用中碳合金钢调质处理后表面镀硬铬，镀层厚度均匀，表面硬度与防锈能力适配户外、多粉尘、存在轻度腐蚀的工程作业环境，杆身与导向套配合段做精密磨削，保证同轴度，避免运行过程中出现卡滞。活塞位置配置组合式密封与导向支撑环，既阻隔两腔液压油内泄，也能承受活塞往复运动的径向载荷，避免活塞与缸筒内壁直接金属接触；前端导向套内置防尘圈、杆密封与缓冲结构，可刮除活塞杆外露时附着的泥沙、粉尘，防止杂质进入缸筒内部，行程末端的缓冲设计能降低活塞到位时的机械撞击，减少整机运行的冲击与噪音。外形与安装边界层面，整体为细长直线型结构，两端耳环铰接孔的中心距为核心安装尺寸，选型时需同时核对完全缩回与完全伸出状态下的两孔中心距，预留足够安装空间避免行程末端与周边构件发生干涉；耳环关节轴承具备自润滑特性，可降低铰接位的转动摩擦阻力，适配重载、低频摆动的工况。建模过程中完整还原了所有零件的装配关系，包括螺栓连接副、密封件安装槽、关节轴承配合位、油口连接螺纹，可直接用于装配干涉校验、工况受力仿真、安装基座的配套结构设计，也能作为液压系统选型、非标设备动力执行机构设计的参考样件。
