液压千斤顶专用性能检测试验设备结构

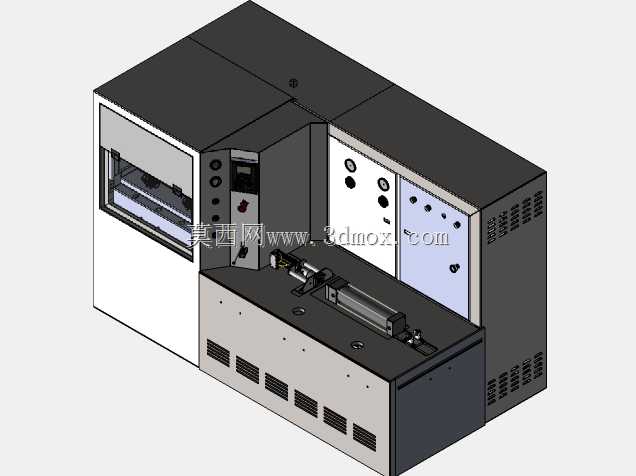

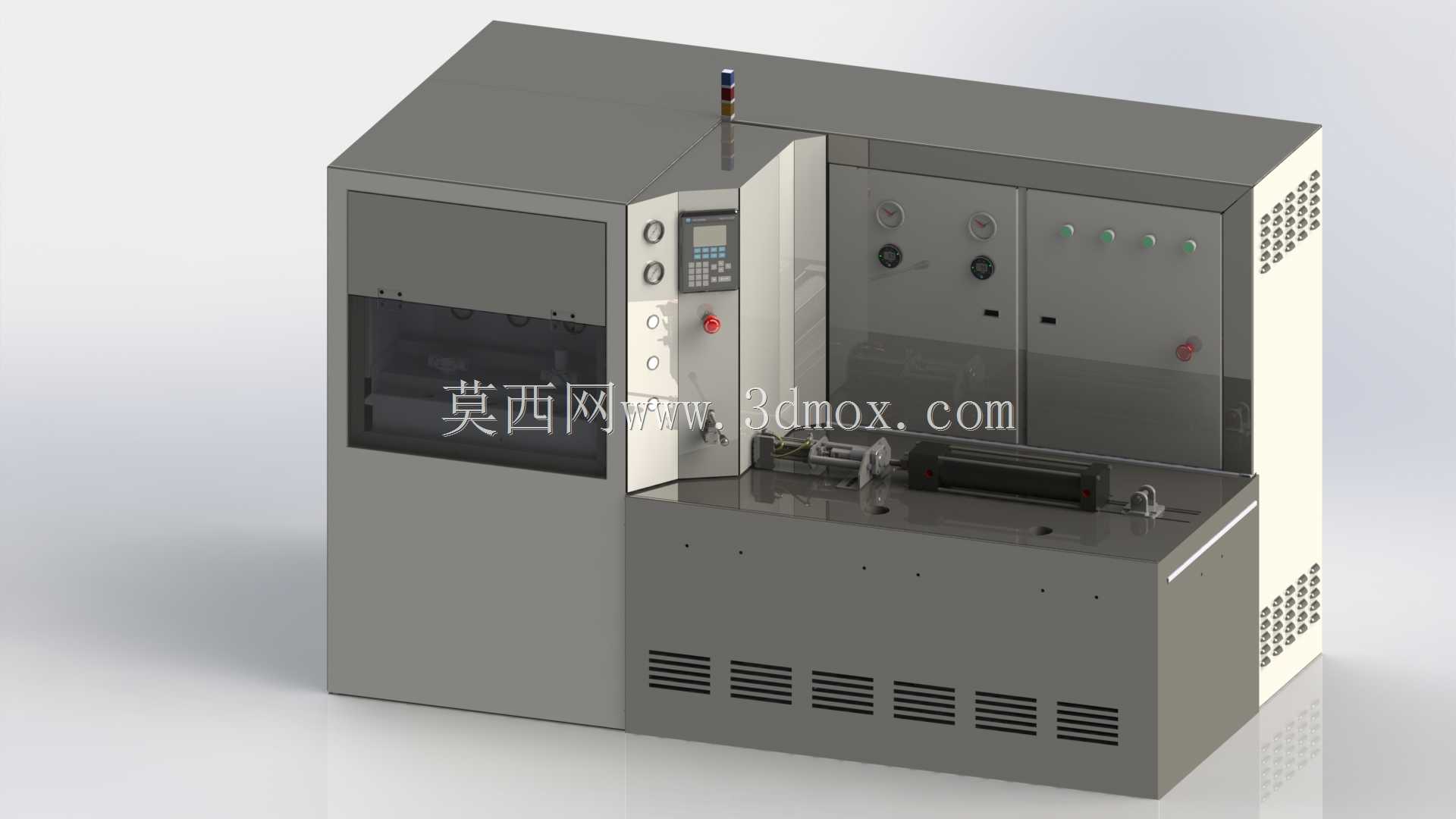

这款液压试验设备的核心应用场景聚焦在液压千斤顶出厂前的负载性能校验环节，是液压工具生产车间质检工位的核心检测工装，目前结构设计已完成主体框架搭建，适配中小吨位手动、电动液压千斤顶的承压测试、保压性能检测、泄压稳定性验证等核心质检工序。从设备实际功能来看，测试工位设置在设备中部开放式操作区，可快速装夹不同规格的千斤顶试样，左侧集成的数显操作面板可实时采集测试过程中的压力数值、保压时长参数，设备上部的三色警示灯可在测试超压、保压完成、设备故障时给出不同的声光提示，避免测试过程中的安全风险。设备柜体采用一体式钣金焊接框架，下部预留的通风格栅可保障内部液压动力单元的散热需求，右侧柜体面板集成了手动调压阀、压力显示表、控制按钮，可在数显系统之外保留手动操作冗余，避免电控系统故障时设备无法紧急泄压。设计阶段优先考虑了车间现场的安装边界，设备整体宽度控制在1.8米以内，深度控制在1.2米，高度控制在1.6米，不需要额外做地基预埋，直接放置在硬化车间地面即可完成安装接电接油，适配多数中小型液压工具生产企业的质检工位空间尺寸。操作区的防护挡板采用透明高强度板材，既可以观察测试过程中千斤顶的形变状态，也能避免试压过程中工件崩溅带来的安全隐患，柜体侧面预留的散热孔阵列按照内部液压站、电控模块的发热位置对应排布，避免无效开孔降低柜体防护等级。内部油路设计采用集成阀块布局，减少外接管路的接头数量，降低长期使用后的漏油风险，测试工位的装夹夹具采用可调节结构，不需要更换工装即可适配不同底座尺寸、不同顶升行程的千斤顶试样，减少质检环节的工装更换辅助时长。设备的操作面板高度设置在1.1米位置，符合站立操作的人体工程学尺寸，操作人员不需要弯腰即可完成参数设置、试样装夹、启停操作，下部柜体预留了维护检修门，日常更换液压油、检修阀件、排查线路时不需要拆解整体外壳，降低后期维护的工作量。
