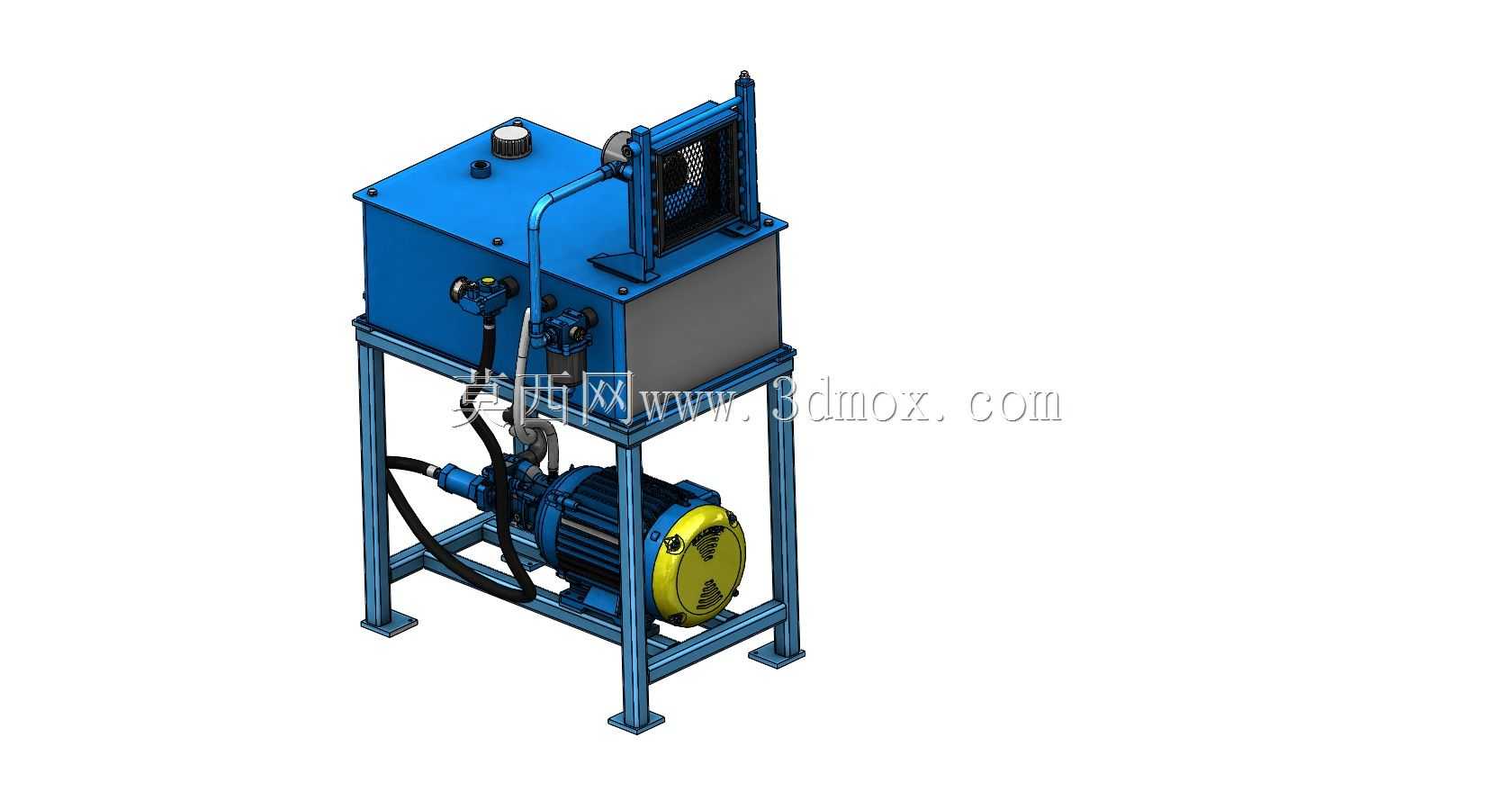

艾顿维克斯集成式液压动力供油装置

该液压动力装置是工业液压系统的核心动力供给单元，主要应用于机床夹紧回路、自动化生产线工装驱动、重型设备举升机构、工程机械执行元件供油等场景，能够为整套液压系统提供稳定压力、符合流量要求的压力油输出，驱动液压缸、液压马达等终端执行元件完成直线往复、回转等预设动作，是各类需要液压驱动的工业设备中不可或缺的动力核心部件。整套装置采用集成式橇装结构设计，将液压油箱、驱动电机、液压泵组、控制阀组、冷却单元、过滤组件、管路附件全部整合在一体式钢制安装机架上，无需现场进行复杂的管路拼接与组件定位，到场后仅需连接出油管路、回油管路与供电线路即可投入使用，大幅降低现场安装调试的技术门槛与施工周期。油箱采用钢板焊接密封结构，上部设置带空气滤清器的注油口，可避免加注液压油时杂质进入油箱内部，侧面设置液位液温一体观测装置，能够实时掌握油箱内油液存量与工作温度，油箱下部设置排污放油口，方便定期更换油液时排空箱内沉淀杂质。驱动电机采用卧式法兰安装结构，通过钟形罩与液压泵直连传动，取消了皮带、联轴器等中间传动部件，既减少了传动过程中的功率损耗，也降低了长期运行后的传动部件维护需求，电机尾部加装散热风罩，配合上部独立的风冷散热单元，能够在长时间连续工作状态下将油液温度控制在合理工作区间，避免高温导致油液粘度下降、密封件老化加速等问题。装置的安装机架采用方形钢管焊接成型，底部设置四个带安装孔的支撑脚，可直接通过膨胀螺栓固定在设备基础或主机机架上，机架预留了足够的检修操作空间，日常维护时可直接对阀组、滤芯、管路接头进行操作，无需拆解整体结构。设计过程中充分考虑了液压系统的运行可靠性，吸油管路设置大通径截止阀与粗过滤装置，避免大颗粒杂质进入液压泵造成泵体磨损，压力管路设置压力检测接点，可实时观测系统输出压力，回油管路设置高精度回油过滤器，过滤系统运行过程中产生的磨屑杂质，保证回到油箱的油液清洁度，整套管路采用硬管与高压耐油橡胶管结合的布置方式，硬管负责固定路径的油液传输，橡胶管用于吸收泵组运行产生的振动，避免管路连接处因长期振动出现渗漏问题。整体结构布局紧凑，在保证所有功能组件完整安装的前提下尽可能压缩占地面积，能够适配各类主机设备旁的狭小安装空间，机架的支撑高度经过精准计算，既保证底部泵组与地面留有足够的通风散热间隙，也避免整体重心过高导致运行过程中出现晃动，所有外露管路接头均采用标准密封连接形式，后期更换密封件、维护组件时可直接选用通用标准配件，降低运维成本。
