大型矿用正铲履带式挖掘机精细结构

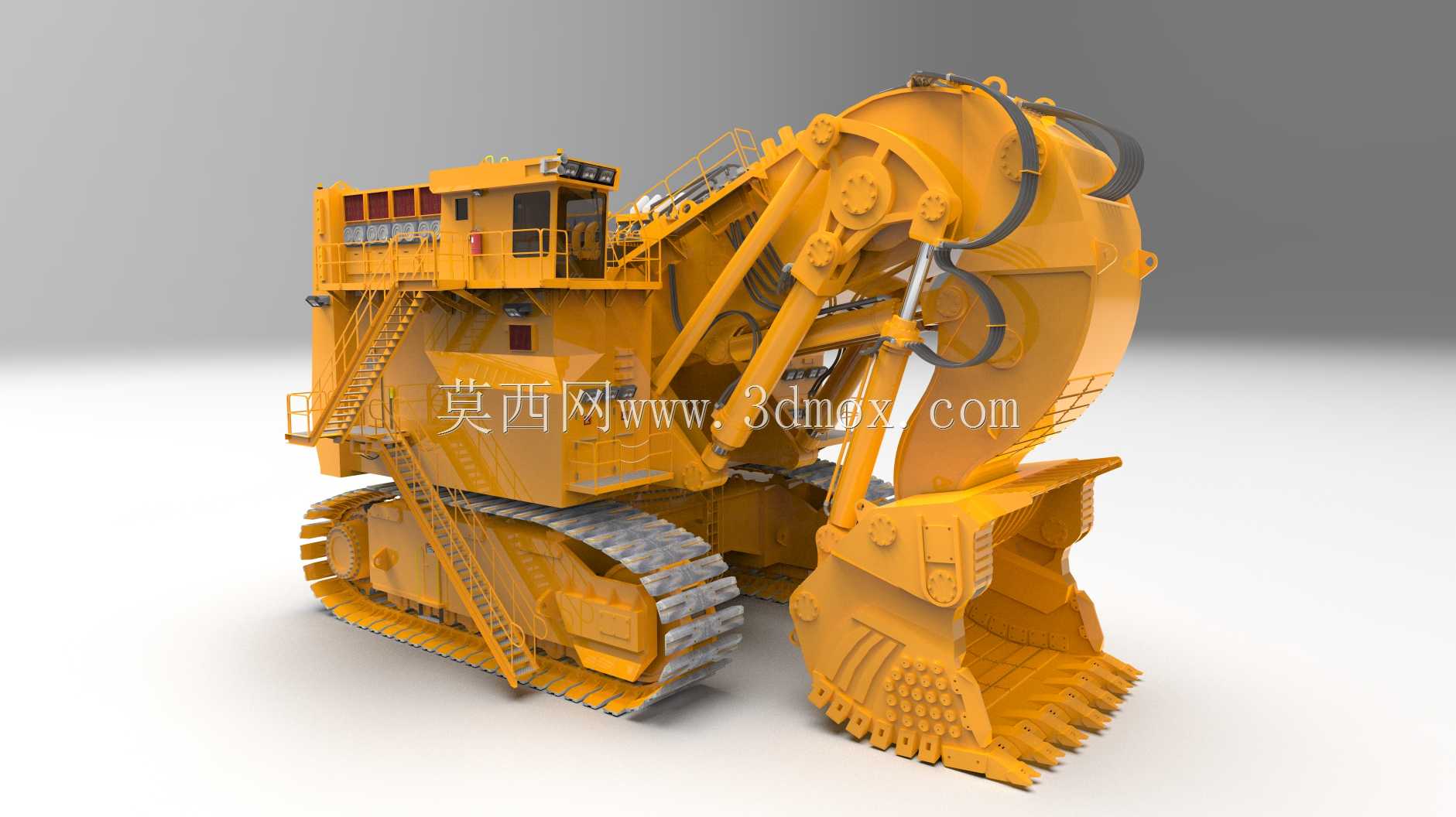

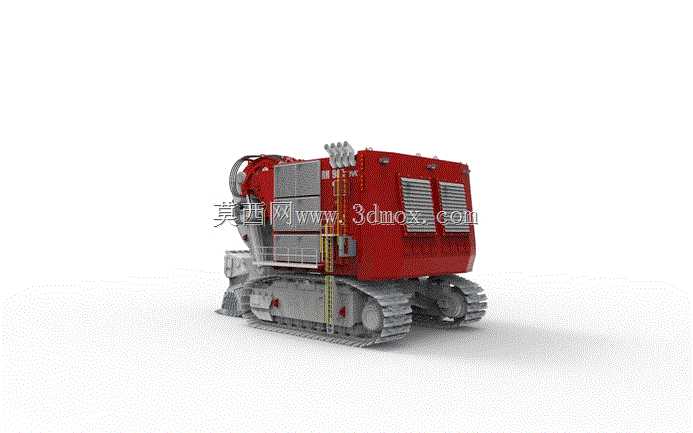

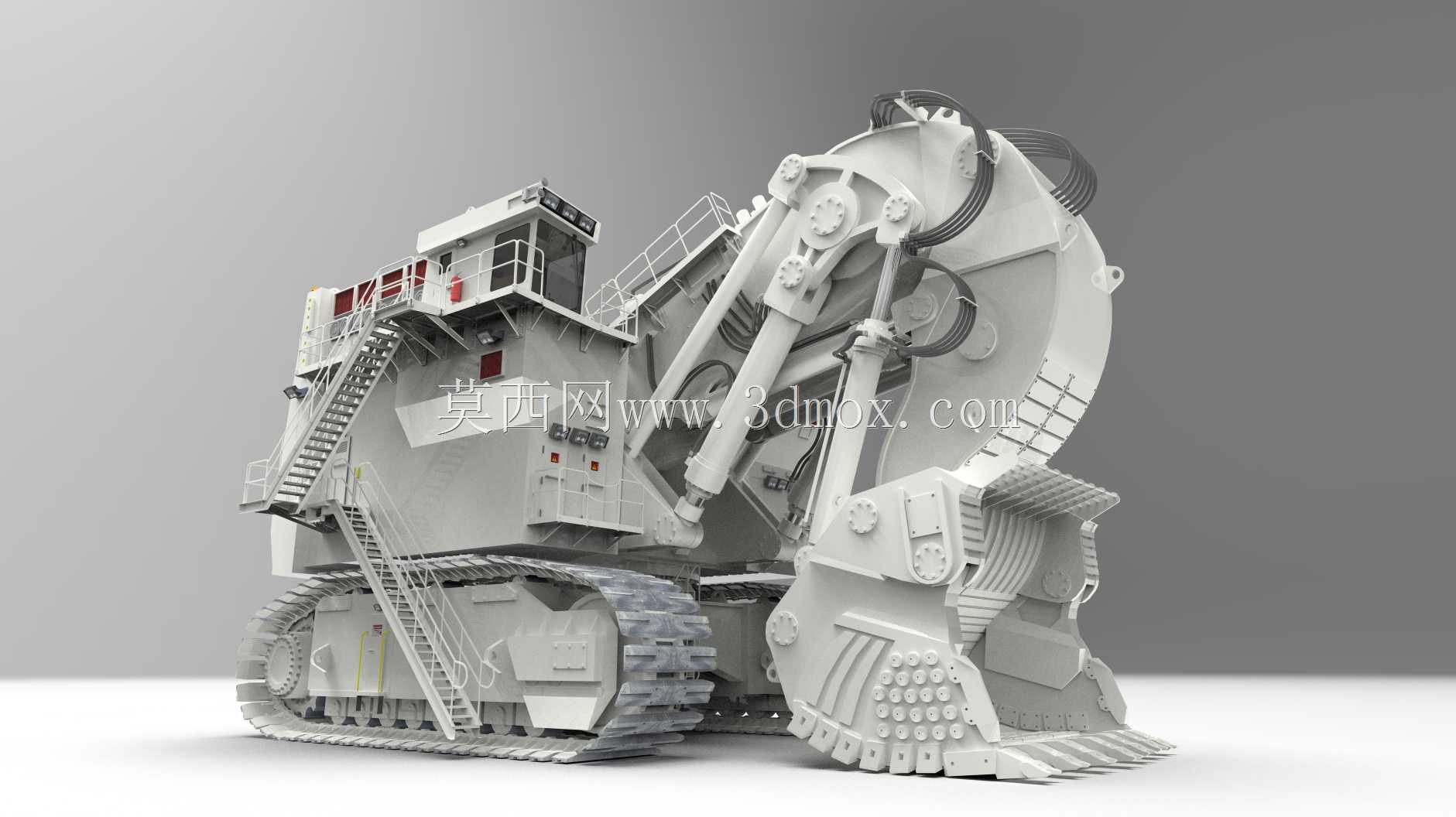

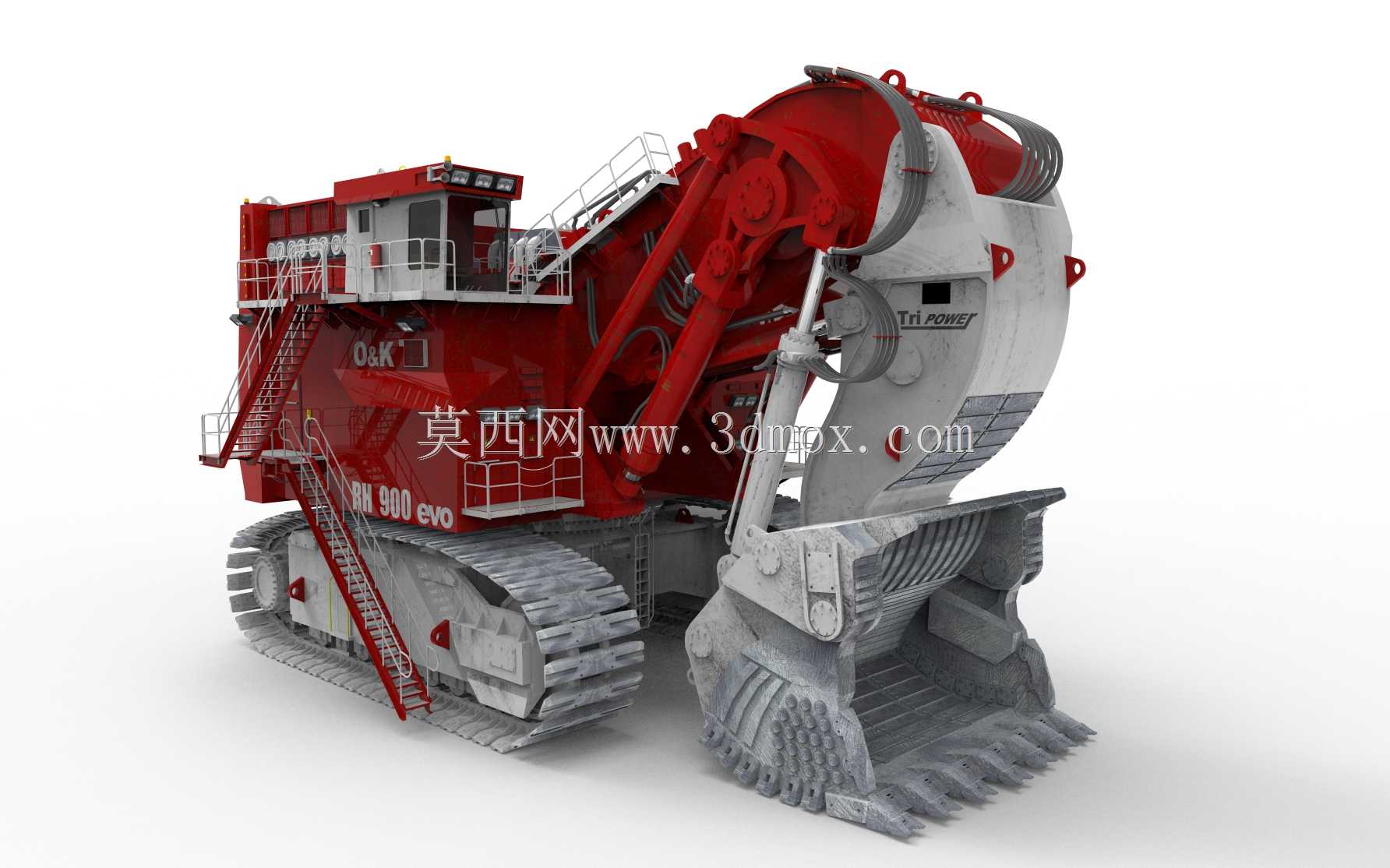

该模型呈现的是一台面向大型露天矿山作业的正铲式液压挖掘机，整体采用履带行走底盘与回转上车体布局，适用于硬岩剥离、矿石装载、爆堆清理等高强度工况。建模时重点还原了工作装置、回转平台、动力舱、行走机构及检修通道之间的空间关系，可用于结构校核、方案展示、作业姿态分析和现场布置推演。

从实际用途看，这类设备通常与大型矿用卡车配套，在采掘面完成高位装车作业。正铲斗杆与动臂的铰接位置决定了挖掘半径、卸载高度和插入力的传递路径，模型中对铲斗斗齿、侧刃、斗底加强结构以及连杆机构进行了明确表达，便于观察切削载荷如何通过销轴传递到斗杆和动臂。回转平台上布置了机房、油箱、散热系统、司机室和护栏，这些部件的相对位置直接影响整机重心、维护通道和配重边界。

设计思路上，履带架采用宽基结构以降低接地比压，驱动轮、导向轮、支重轮和托链轮形成完整的行走支撑链。上车体两侧设置斜梯与平台，既满足检修人员到达机房和工作装置铰点的需要，也构成了设备外轮廓的一部分。在进行三维布置时，需要特别关注上部回转半径与尾部配重边界，避免在狭窄采场或与卡车并行时发生干涉；同时还要核对动臂抬升、斗杆收放和铲斗翻转过程中，工作装置与司机室、平台护栏之间的安全距离。

外形尺寸方面，模型体现了大型矿挖的典型比例：底盘长度决定接地长度和爬坡稳定性，轨距影响横向稳定性，上部平台宽度受运输宽度限制，工作装置在最大伸出状态下形成前向作业包络。安装边界不仅包括履带与地面的接触区域，还包括运输状态下的高度限制、现场维护时吊臂展开空间，以及回转时尾部与料堆、挡墙、运输车辆之间的净空。对于结构设计人员而言，这类模型可进一步用于铰点受力分析、销轴选型、平台开孔检查和管路走向规划；对于设备选型人员，则可据此判断卸载高度是否匹配车厢侧板、挖掘高度是否适应台阶高度、整机宽度是否满足现场道路条件。
